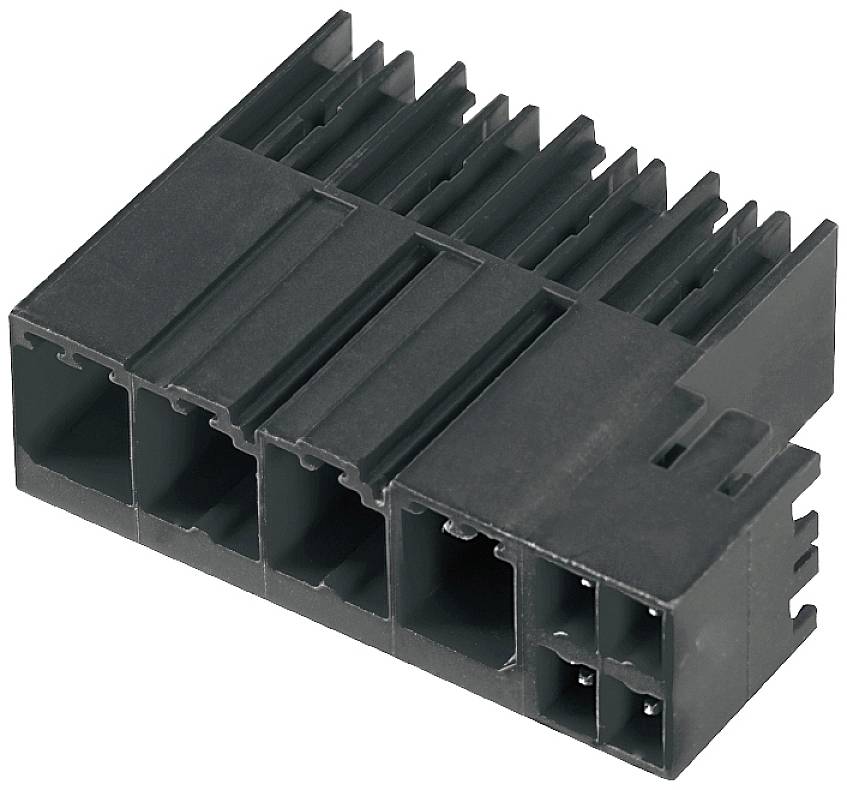

Weidmüller 2529130000 Clavija de conexión para placa de circuitos impresos Número total de polos 5 30 UD(S).

Weidmüller 2529130000 Clavija de conexión para placa de circuitos impresos Número total de polos 5 30 UD(S).-0
Tipo de producto
Clavija de conexión para placa de circuitos impresos
Número total de polos
5
RM
7.62 mm
Contenido
30 UD(S).
Número total de polos
5
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Vie. 27/11
Vendido y enviado por  Conrad Electronic
Número (Tamaño del paquete 30 UD(S).)
Total (7,33 € / Unidad)
219,99 €
Entrega intracomunitaria exenta de IVA IVA incl.
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

  • Número total de polos 5
  • Contenido 30 UD(S).

Especificaciones técnicas

  • Profundidad: 28,3 mm
  • Montaje en la placa de circuito impreso: conexión de soldadura THT/THR
  • Número de pines de soldadura por polo: 2
  • Diámetro del orificio de montaje: 1,4 mm
  • Material aislante: PA GF HT3
  • Temperatura de almacenamiento: -25 °C a +55 °C
  • Distancia de fuga mín.: 9,6 mm
  • Espacio libre mínimo: 6,9 mm
  • Protección contra el contacto: IP20
  • Fuerza de inserción/polo: 12 N
  • Fuerza de tracción por poste: 7 N
  • Corriente nominal a corto plazo: 3 x 1 s a 420 A
  • Longitud del pin de soldadura: 2,6 mm
Tipo de producto

Clavija de conexión para placa de circuitos impresos

Número total de polos

5

Número total de polos

5

RM

7.62 mm

Corriente nominal

33 A

Corriente nominal: redondeada

33 A

conexión

THT

THR

Soldar

Color del fabricante

Schwarz

Material de la carcasa

PA

Fabricante de la pieza.

2529130000

Contenido

30 UD(S).

Material de contacto

Cobre

Máx. Temperatura

+130 °C

min temperatura.

-50 °C

tipo

SV-SMT 7.62HP/05/90G SC/8 2.6SN BX

Resistencia de paso

2 mΩ

Resistencia al aislamiento

100 MΩ

Superficie de contacto del lado de conexión

Estañado

Tensión nominal

600 V

Número de polos

5

Conforme a la normativa RoHS

Sí

Ciclos de enchufe y desenchufe

25

Longitud del pasador

2,6 mm

UKCA

Irrelevante
