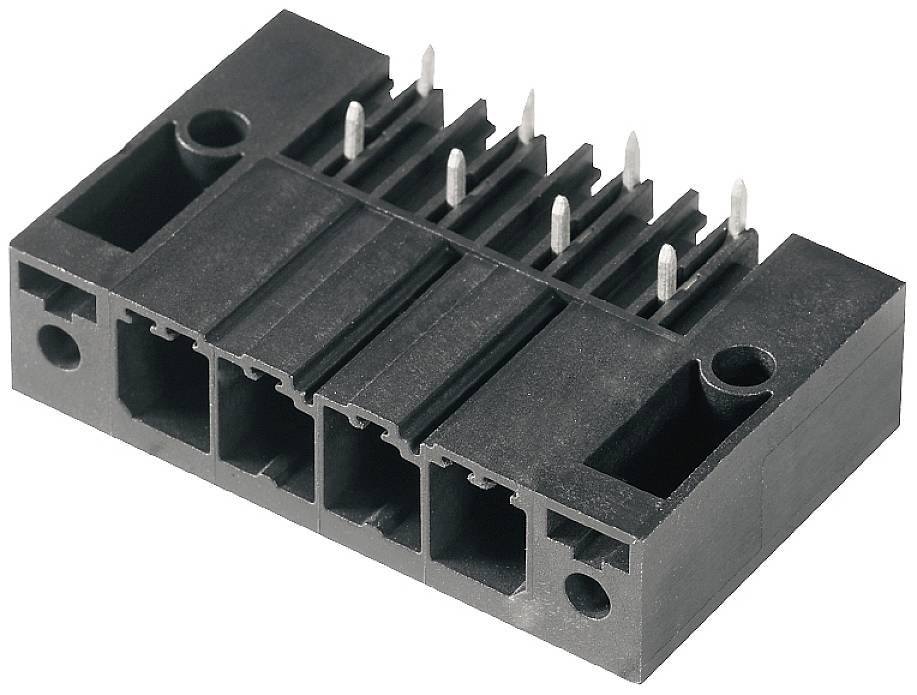

Weidmüller 1931540000 Clavija de conexión para placa de circuitos impresos Número total de polos 8 Número de series 1 24

Weidmüller 1931540000 Clavija de conexión para placa de circuitos impresos Número total de polos 8 Número de series 1 24-0
Tipo de producto
Clavija de conexión para placa de circuitos impresos
Número total de polos
8
RM
7.62 mm
Contenido
24 UD(S).
Número total de polos
8
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Jue. 05/11
2 Set(s)
Vendido y enviado por  Conrad Electronic
Número (Tamaño del paquete 24 UD(S).)
Total (6,67 € / Unidad)
159,99 €
Entrega intracomunitaria exenta de IVA IVA incl.
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Solo quedan 2 Set(s) disponibles
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

  • Número total de polos 8
  • Número de series 1
  • Contenido 24 UD(S).

Especificaciones técnicas

  • Profundidad: 28,3 mm
  • Montaje en la placa de circuito impreso: conexión de soldadura THT
  • Ángulo de salida: 270°
  • Número de pines de soldadura por polo: 2
  • Diámetro del orificio de montaje: 1,3 mm
  • Material aislante: PA GF
  • Temperatura de almacenamiento: -25 °C a +55 °C
  • Distancia de fuga mín.: 9,6 mm
  • Espacio libre mínimo: 6,9 mm
  • Protección contra el contacto: IP20
  • Par de apriete para brida roscada: 0,2 Nm - 0,3 Nm
  • Corriente nominal a corto plazo: 3 x 1 s a 420 A
  • Longitud del pin de soldadura: 3,5 mm
Tipo de producto

Clavija de conexión para placa de circuitos impresos

Número total de polos

8

Número total de polos

8

Número de series

1

RM

7.62 mm

Corriente nominal

40.5 A

Corriente nominal: redondeada

40.5 A

Número de polos por serie

8

conexión

THT

Soldar

Color del fabricante

Schwarz

Material de la carcasa

PA

Fabricante de la pieza.

1931540000

Contenido

24 UD(S).

Material de contacto

Cobre

Altura

14.9 mm

Máx. Temperatura

+130 °C

min temperatura.

-50 °C

tipo

SV 7.62HP/08/270SF 3.5SN BK BX

Dimen.

14.9 mm x 28.3

Resistencia de paso

2 mΩ

Resistencia al aislamiento

100 MΩ

Superficie de contacto del lado de conexión

Estañado

Datos de medidas

14.9 mm x 28.3 mm

Tensión nominal

300 V

Número de polos

8

Conforme a la normativa RoHS

Sí

Ciclos de enchufe y desenchufe

25

Longitud del pasador

3,5 mm

UKCA

Irrelevante

Documentos y descargas

Ficha técnica

Ficha técnica 1953158 Weidmüller 1931540000 Clavija de conexión para placa de circuitos impresos Número total de polos 8 Número de series 1 24

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 1953158 Weidmüller 1931540000 Clavija de conexión para placa de circuitos impresos Número total de polos 8 Número de series 1 24
