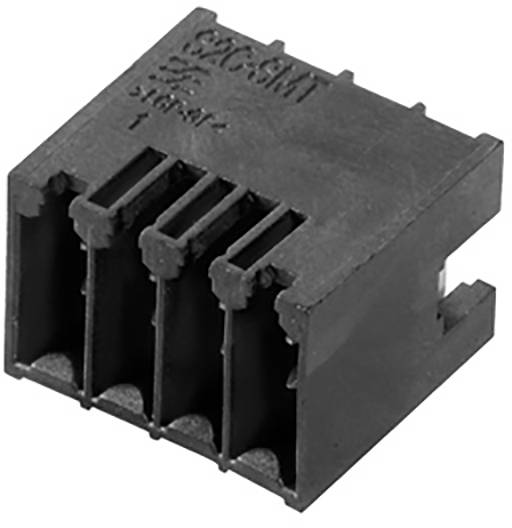

Weidmüller 1359690000 Clavija de conexión para placa de circuitos impresos Número total de polos 24 Número de series 1 2

Weidmüller 1359690000 Clavija de conexión para placa de circuitos impresos Número total de polos 24 Número de series 1 2-0
Tipo de producto
Clavija de conexión para placa de circuitos impresos
Número total de polos
24
RM
3.5 mm
Contenido
235 UD(S).
Número total de polos
24
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Vie. 18/12
Vendido y enviado por  Conrad Electronic
Número (Tamaño del paquete 235 UD(S).)
Total (5,66 € / Unidad)
1329,00 €
Entrega intracomunitaria exenta de IVA IVA incl.
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

  • Número total de polos 24
  • Número de series 1
  • Contenido 235 UD(S).

Especificaciones técnicas

  • Profundidad: 14,2 mm
  • Montaje en la placa de circuito impreso: conexión de soldadura THT/THR
  • Ángulo de salida: 90°
  • Número de pines de soldadura por polo: 1
  • Diámetro del orificio de montaje: 1,3 mm
  • Material aislante: LCP GF
  • Temperatura de almacenamiento: -25 °C a +55 °C
  • Protección contra el contacto: IP20
  • Fuerza de inserción/polo: 3,5 N
  • Fuerza de tracción por poste: 2,5 N
  • Corriente nominal a corto plazo: 3 x 1 s a 80 A
  • Longitud del pin de soldadura: 1,5 mm
  • Diámetro exterior de la lengüeta de soldadura: 2,1 mm
  • Diámetro del orificio de la plantilla: 1,9 mm
Tipo de producto

Clavija de conexión para placa de circuitos impresos

Número total de polos

24

Número total de polos

24

Número de series

1

RM

3.5 mm

Corriente nominal

10 A

Corriente nominal: redondeada

10 A

Número de polos por serie

24

conexión

THT

THR

Soldar

Color del fabricante

Schwarz

Material de la carcasa

PA

Fabricante de la pieza.

1359690000

Contenido

235 UD(S).

Material de contacto

Cobre

Anchura

43.4 mm

Altura

12.3 mm

Máx. Temperatura

+120 °C

min temperatura.

-50 °C

tipo

S2C-SMT 3.50/24/90G 1.5SN BK RL

Dimen.

(Anch. x Alt.) 43.4 mm x 12.3 mm

Resistencia al aislamiento

100 MΩ

Superficie de contacto del lado de conexión

Estañado

Datos de medidas

43.4 mm x 12.3 mm x 14.2 mm

Tensión nominal

150 V

Número de polos

24

Conforme a la normativa RoHS

Sí

Ciclos de enchufe y desenchufe

25

Longitud del pasador

1,5 mm

UKCA

Irrelevante

Documentos y descargas

Ficha técnica

Ficha técnica 1950269 Weidmüller 1359690000 Clavija de conexión para placa de circuitos impresos Número total de polos 24 Número de series 1 2

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 1950269 Weidmüller 1359690000 Clavija de conexión para placa de circuitos impresos Número total de polos 24 Número de series 1 2
