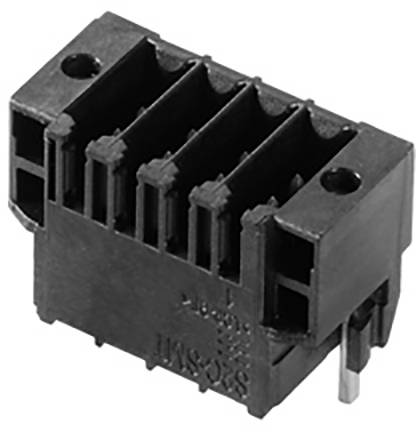

Weidmüller 1290670000 Clavija de conexión para placa de circuitos impresos Número total de polos 16 Número de series 1 4
Tipo de producto
Clavija de conexión para placa de circuitos impresos
Número total de polos
16
RM
3.5 mm
Contenido
48 UD(S).
Número total de polos
16
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número (Tamaño del paquete 48 UD(S).)
Total (4,27 € / Unidad)
204,99 €
IVA incl.
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
- Número total de polos 16
- Número de series 1
- Contenido 48 UD(S).
Especificaciones técnicas
- Profundidad: 10,8 mm
- Montaje en la placa de circuito impreso: conexión de soldadura THT/THR
- Ángulo de salida: 180°
- Número de pines de soldadura por polo: 1
- Diámetro del orificio de montaje: 1,3 mm
- Material aislante: LCP GF
- Temperatura de almacenamiento: -25 °C a +55 °C
- Protección contra el contacto: IP20
- Fuerza de inserción/polo: 3,5 N
- Fuerza de tracción por poste: 2,5 N
- Corriente nominal a corto plazo: 3 x 1 s a 80 A
- Longitud del pin de soldadura: 1,5 mm
- Diámetro exterior de la lengüeta de soldadura: 2,1 mm
- Diámetro del orificio de la plantilla: 1,9 mm
- Tipo de producto
Clavija de conexión para placa de circuitos impresos
- Número total de polos
16
- Número total de polos
16
- Número de series
1
- RM
3.5 mm
- Corriente nominal
10 A
- Corriente nominal: redondeada
10 A
- Número de polos por serie
16
- conexión
THT
THR
Soldar
- Color del fabricante
Schwarz
- Material de la carcasa
PA
- Fabricante de la pieza.
1290670000
- Contenido
48 UD(S).
- Material de contacto
Cobre
- Anchura
31.6 mm
- Altura
15.7 mm
- Máx. Temperatura
+120 °C
- min temperatura.
-50 °C
- tipo
S2C-SMT 3.50/16/180LF 1.5SN BK BX
- Dimen.
(Anch. x Alt.) 31.6 mm x 15.7 mm
- Resistencia al aislamiento
100 MΩ
- Superficie de contacto del lado de conexión
Estañado
- Datos de medidas
31.6 mm x 15.7 mm x 10.8 mm
- Tensión nominal
150 V
- Número de polos
16
- Conforme a la normativa RoHS
Sí
- Ciclos de enchufe y desenchufe
25
- Longitud del pasador
1,5 mm
- UKCA
Irrelevante
Documentos y descargas
Ficha técnica
Ficha técnica 1951168 Weidmüller 1290670000 Clavija de conexión para placa de circuitos impresos Número total de polos 16 Número de series 1 4
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 1951168 Weidmüller 1290670000 Clavija de conexión para placa de circuitos impresos Número total de polos 16 Número de series 1 4
