Características y detalles

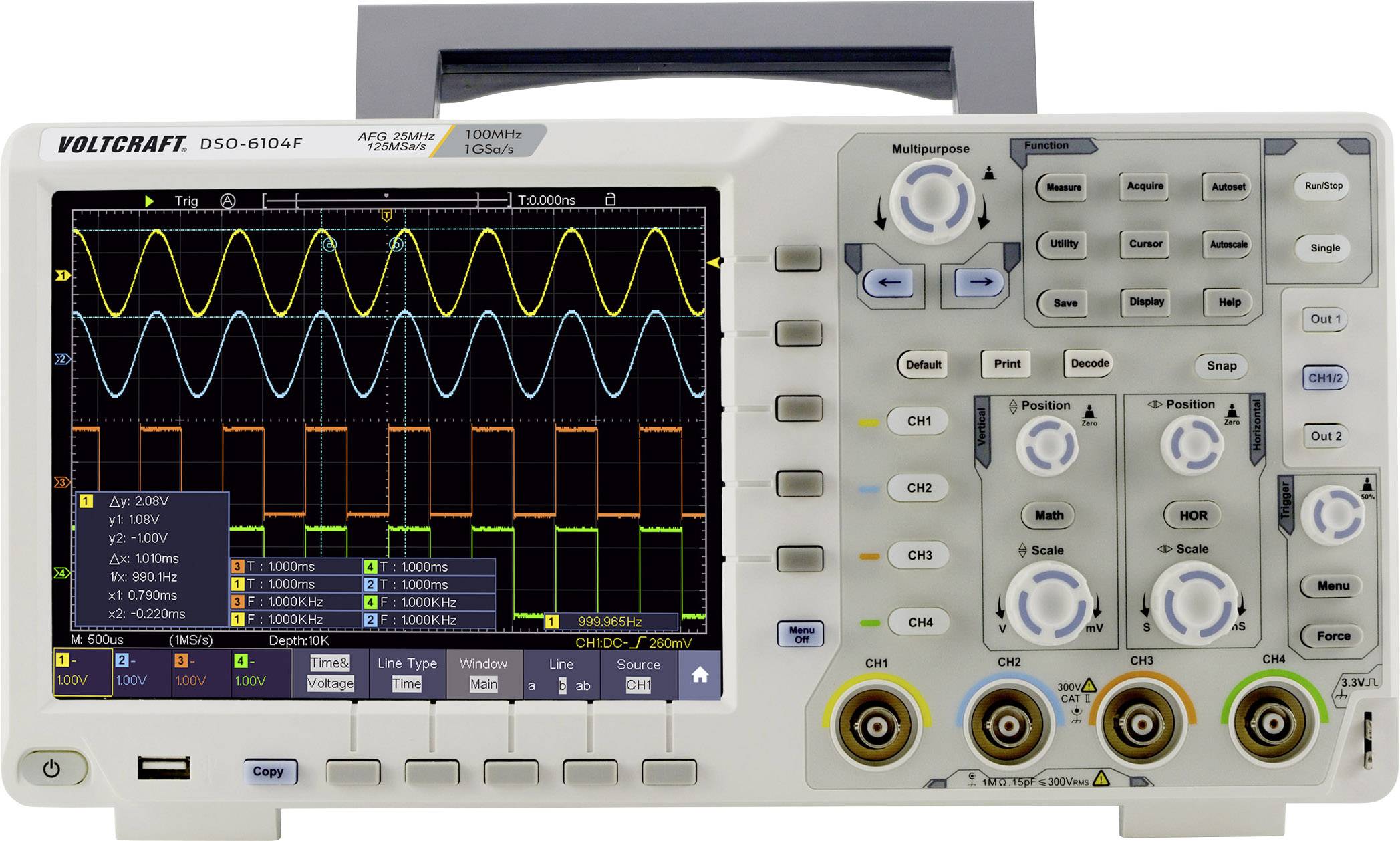

OSCILOSCOPIO DIGITAL DSO-6104F

Ancho de banda 100 MHz
Pantalla multitáctil de 20,32 cm de 800 x 600 píxeles (zoom como en un teléfono inteligente)
Modo de temperatura de color
Generador de funciones DDS arbitrario de 25 MHz

Especificaciones técnicas

Funciones matemáticas: + - * / FFT Intg Definido por el usuario
Frecuencia de actualización: 45.000 wfms / s
Tasa de incremento<3,5 ns
Función de decodificación BUS para SPI, I²C, RS232, CAN
Ranura para batería opcional
Generador de funciones: 25 MHz, 125 MSa / s, resolución vertical de 14 bits
Formas de onda: sinusoidal, cuadrada, rampa, pulso
Funciones arbitrarias: exponencial, sin (x) / x, escaleras, ruido

Tipo de producto: Osciloscopio digital

Ancho de banda: 100 MHz

Velocidad de muestreo/canal: 1 GSa/s

resolución: 8 Bit

Tamaño de la pantalla: 20,32 cm (8")

Osciloscopio, características: Memoria digital (DSO)
Generador de funciones

base de tiempo: 2 ns / div - 1000 s / div

Número máx. de entradas análogas: 4

: Estándar de fábrica (sin certificado)

categoría de medición: CAT II

Deflexión vertical: 1 mV / div - 10 V / div

impedancia de entrada: 1 MΩ

acoplamiento de entrada: DC / AC / GND

voltaje de entrada: 1 MΩ<= 400 Vrms

Suministro de tensión (datos): 100-240 V / CA, 50/60 Hz, CAT II

Dimen.: (Lon. x Anch. x Alt.) 90 x 340 x 178 mm

Peso: 2674 g

pantalla,: LCD / 800 x 600 Pixel

Anchura: 340 mm

Altura: 178 mm

longitud: 90 mm

las interfaces: USB

Profundidad de memoria/canal: 40000 kpts

tipo: DSO-6104F

Cumplimiento y certificaciones

Certified by EU Garan

Documentos y descargas

Ficha técnica

Ficha técnica 1673264 VOLTCRAFT DSO-6104F Osciloscopio digital 100 MHz 4 canales 1 GSa/s 40000 kpts 8 Bit Memoria digital (DSO), Generador de

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 1673264 VOLTCRAFT DSO-6104F Osciloscopio digital 100 MHz 4 canales 1 GSa/s 40000 kpts 8 Bit Memoria digital (DSO), Generador de

Declaración de conformidad

Declaración de conformidad 1673264 VOLTCRAFT DSO-6104F Osciloscopio digital 100 MHz 4 canales 1 GSa/s 40000 kpts 8 Bit Memoria digital (DSO), Generador de

Condiciones de la garantía

Condiciones de la garantía 1673264 VOLTCRAFT DSO-6104F Osciloscopio digital 100 MHz 4 canales 1 GSa/s 40000 kpts 8 Bit Memoria digital (DSO), Generador de

Descarga

Descarga 1673264 VOLTCRAFT DSO-6104F Osciloscopio digital 100 MHz 4 canales 1 GSa/s 40000 kpts 8 Bit Memoria digital (DSO), Generador de

Descripción

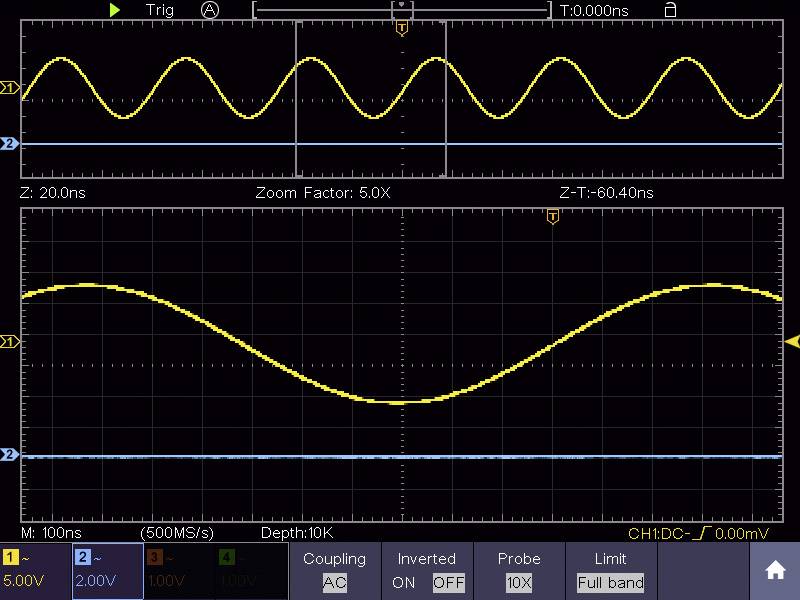

El osciloscopio de almacenamiento digitalDSO-6104Fes ideal para mediciones en el laboratorio, en departamentos de desarrollo o para tareas de servicio. Los ajustes se pueden realizar como de costumbre en los botones de control o directamente en la pantalla. Mover y hacer zoom es tan intuitivo como en un teléfono inteligente o tableta.

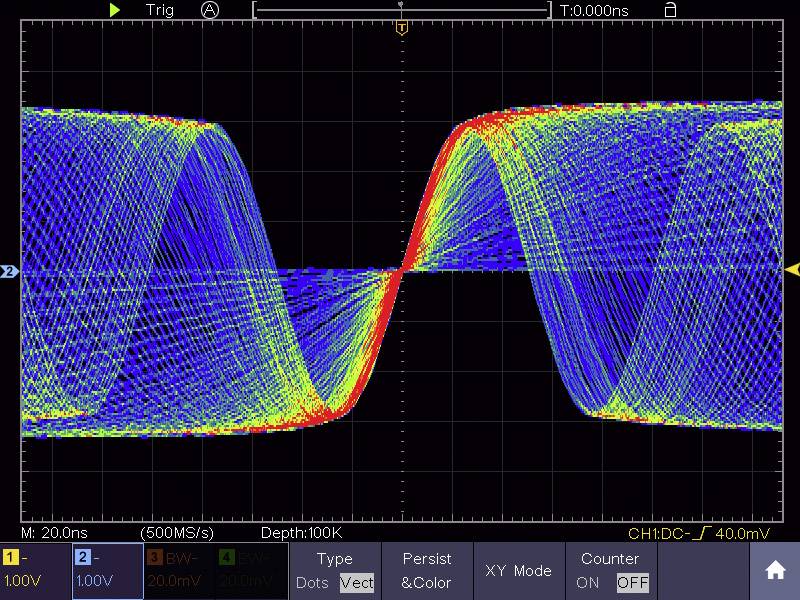

Vista de temperatura de color
Cuando las frecuencias cambian, las formas de onda recurrentes se muestran en colores del arco iris de acuerdo con su frecuencia.

Decodificación de bus
Las señales de bus SPI, I²C, RS232 y CAN se pueden decodificar. Los valores decodificados se pueden mostrar en binario, decimal, hexadecimal o ASCII y actualizarse en tablas de eventos. Los valores de las señales de bus CAN decodificadas se muestran en color. Esto facilita la diferenciación entre datos, código de longitud de datos e información de trama. Las sumas de comprobación del bus CAN también cambian de color en caso de error.

Documentar y procesar datos

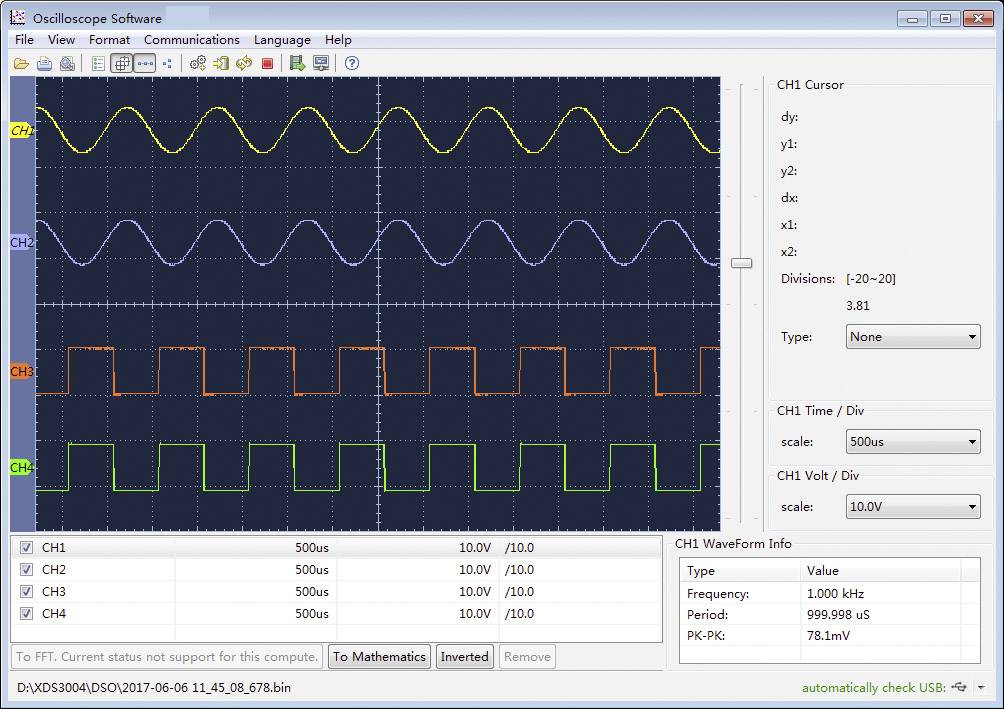

Todos los resultados de la medición y el contenido de la pantalla se pueden transferir a la PC a través de USB o la red y se pueden almacenar con fines de documentación. Al guardar en un soporte de datos USB, el nombre del archivo se puede ingresar cómodamente en la pantalla táctil.

Generador de funciones con operación táctil
El generador de funciones de 25 MHz se puede operar a través del panel táctil o convencionalmente a través de botones. Se pueden recuperar formas de onda sinusoidal, cuadrada, de rampa y de pulso. Otras 46 formas de onda arbitrarias que incluyen exponencial, función sinusoidal, escaleras y ruido están predefinidas. Se pueden guardar formas arbitrarias propias.

Función de clonación
Las formas de onda en la entrada del osciloscopio se pueden clonar en el generador de funciones. La selección de la sección a clonar se realiza cómodamente a través de la pantalla táctil.

Preparado para funcionamiento con batería
Con la batería LiIon disponible opcionalmente, el rango de aplicación se amplía considerablemente. El osciloscopio con batería recargable opcional también se puede operar intuitivamente sobre la marcha y permite 3 horas de uso continuo sin ninguna fuente de alimentación adicional. El funcionamiento con batería también es útil en el laboratorio para desconectarse de la red eléctrica.
