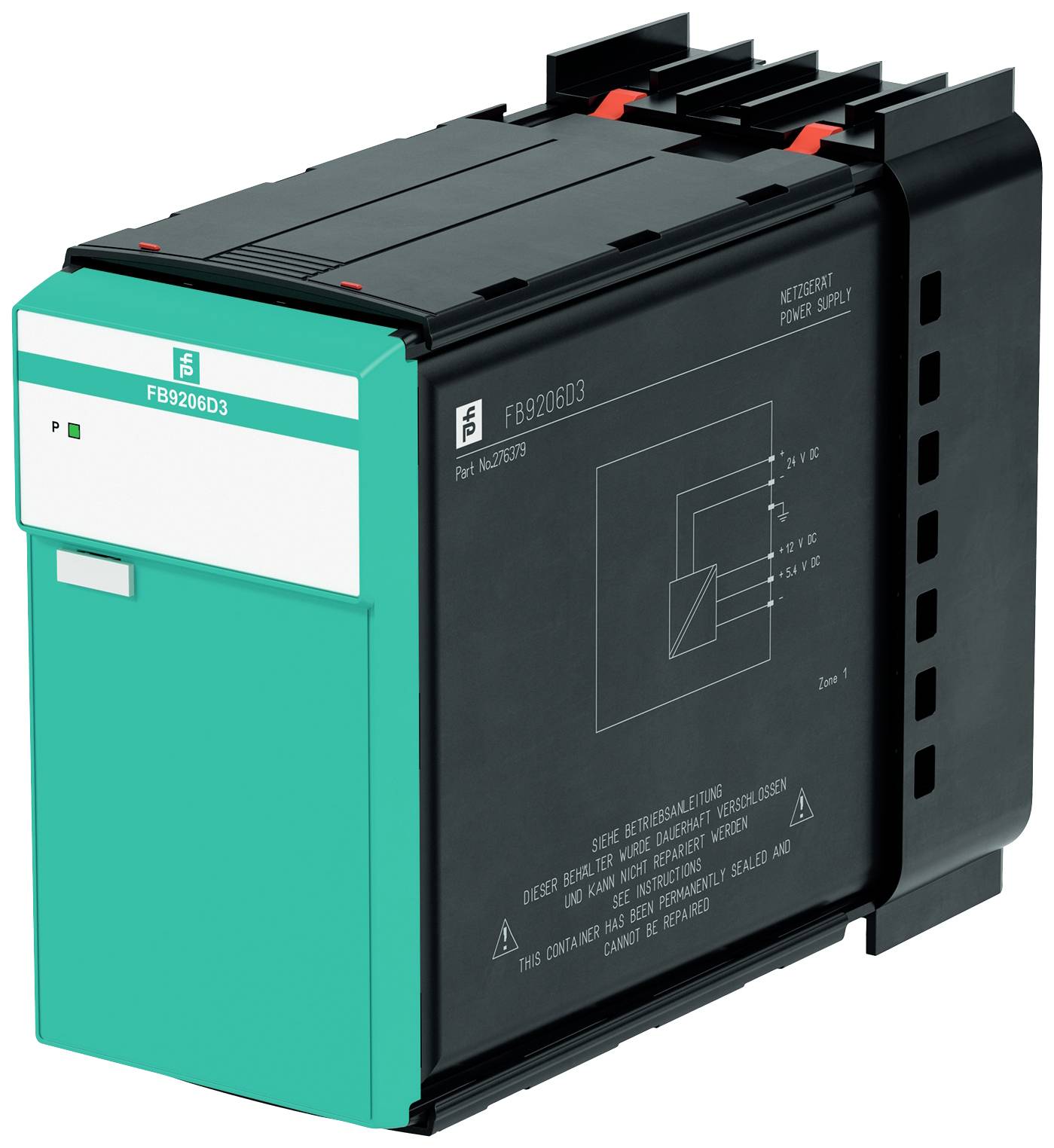

Name: Unidad de fuente de alimentación FB9206D3 Pepperl+Fuchs FB9206D3 1 UD(S).
Brand: Pepperl+Fuchs
SKU: 2627315
Availability: BackOrder

Unidad de fuente de alimentación FB9206D3 Pepperl+Fuchs FB9206D3 1 UD(S).-0

Similar a la imagen

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Jue. 19/11

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (1054,62 € / Unidad)

1054,62 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Tipo de producto: Convertidor CC/CC

Tensión de entrada (mín.): 18 V/DC

Tensión de entrada (máx.): 32 V/DC

Tensión de salida (máx.): 5.4 V/DC

: 5.4 W
39 W

Tensión de salida 2 (máx.): 12 V/DC

Contenido: 1 UD(S).

tipo: FB9206D3

Función de carga inalámbrica: No

UKCA: Irrelevante

Documentos y descargas

Ficha técnica

Ficha técnica 2627315 Unidad de fuente de alimentación FB9206D3 Pepperl+Fuchs FB9206D3 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2627315 Unidad de fuente de alimentación FB9206D3 Pepperl+Fuchs FB9206D3 1 UD(S).

Descripción

Fuente de alimentación de 24 V CC, 35 W; Instalación en zona 1/zona 21; Aislamiento galvánico de la red eléctrica.

Este texto es el resultado de una traducción automática.

Modelo

Ranuras
Espacios ocupados: 2
Alimentación
Conexión: Conexión a terminales Ex-e a través del plano posterior.
Seguridad. Voltaje máximo UmModo común de 60 V CC (SELV/PELV)
Rango de voltaje de entrada: 18 ... 32 V CC (SELV/PELV)
Pérdida de potencia: 4,7 W con carga del 100 % | 3,8 W con carga del 50 %
Consumo de energía: máx. 44 W |
Corriente de irrupción: 6 A (30 ms) | 15 A (20 µs)
Salida
Voltaje: 5,4 V CC +/- 5%, | 12 V CC + 4/- 2%
Potencia: P5 V ≤ 5,4 W, P12 V ≤ 39 W - P5 V
Aislamiento galvánico
Alimentación/Salida: Aislamiento básico según IEC/EN 61010-1, tensión de aislamiento nominal de 60 V.efectivo
Pantalla/Ajustes
Indicador LED: LED verde: APAGADO cuando se pierden 24 V, 12 V o 5 V.
Cumplimiento de las directrices
Compatibilidad electromagnética
Directiva 2014/30/UE: EN 61326-1:2013 (Áreas industriales)
conformidad
Aislamiento galvánico: EN 61010-1:2010
Clase de protección: IEC 60529
Ensayos medioambientales: EN 60068-2-14
Resistencia a los golpes: EN 60068-2-27
Resistencia a las vibraciones: EN 60068-2-6
Gas peligroso: EN 60068-2-42
Humedad relativa: EN 60068-2-78
Condiciones ambientales
Temperatura ambiente: -40 ... 60 °C (-40 ... 140 °F)
Temperatura de almacenamiento: -40 ... 85 °C (-40 ... 185 °F)
Humedad relativa: 95% sin condensación
Resistencia a los golpes: Tipo de choque I, duración del choque 11 ms, amplitud del choque 15 g, número de choques 18
Resistencia a la vibración: Rango de frecuencia 10 ... 150 Hz; Frecuencia de cruce: 57,56 Hz, Amplitud/Aceleración ± 0,075 mm/1 g; 10 ciclos | Rango de frecuencia 5 ... 100 Hz; Frecuencia de cruce: 13,2 Hz, Amplitud/Aceleración ± 1 mm/0,7 g; 90 minutos en cada resonancia
Gas nocivo: resistente a las condiciones ambientales según ISA S71.04-1985, Nivel de severidad G3
Datos mecánicos
Clase de protección: IP20 (módulo), se requiere una carcasa separada según la descripción del sistema.
Peso: aprox. 970 g
Dimensiones: 57 x 107 x 132 mm
Datos para su uso en atmósferas potencialmente explosivas.
Certificado de examen de tipo UE
Etiquetado: ATEX II 2G Ex db eb q IIC Gb
Tiempo de espera: Tiempo de espera antes de retirar el dispositivo: 7 min | Puede encontrar más información en las instrucciones de funcionamiento.
Cumplimiento de las directrices
Directiva 2014/34/UE: EN 60079-0:2012+A11:2013 | EN 60079-1:2014 | EN 60079-5:2015 | EN 60079-7:2015
Aprobaciones internacionales
Homologación ATEX: Presafe 19 ATEX 14059U
Aprobación IECEx
Certificado IECEx: IECEx PRE 19.0014U
Marcado IECEx: Ex db eb q IIC Gb
información general
Información del sistema: El módulo solo se puede instalar en los backplanes asociados (FB92**) en la Zona 1, 2 o fuera del área de riesgo de explosión. Consulte el certificado de examen de tipo CE correspondiente.
Información adicional: En su caso, consulte los certificados de examen de tipo CE, las declaraciones de conformidad, las declaraciones de conformidad, los certificados de conformidad y las instrucciones de funcionamiento.

Descripción

Fuente de alimentación de 24 V CC, 35 W; Instalación en zona 1/zona 21; Aislamiento galvánico de la red eléctrica.

Este texto es el resultado de una traducción automática.

Modelo

Ranuras
Espacios ocupados: 2
Alimentación
Conexión: Conexión a terminales Ex-e a través del plano posterior.
Seguridad. Voltaje máximo UmModo común de 60 V CC (SELV/PELV)
Rango de voltaje de entrada: 18 ... 32 V CC (SELV/PELV)
Pérdida de potencia: 4,7 W con carga del 100 % | 3,8 W con carga del 50 %
Consumo de energía: máx. 44 W |
Corriente de irrupción: 6 A (30 ms) | 15 A (20 µs)
Salida
Voltaje: 5,4 V CC +/- 5%, | 12 V CC + 4/- 2%
Potencia: P5 V ≤ 5,4 W, P12 V ≤ 39 W - P5 V
Aislamiento galvánico
Alimentación/Salida: Aislamiento básico según IEC/EN 61010-1, tensión de aislamiento nominal de 60 V.efectivo
Pantalla/Ajustes
Indicador LED: LED verde: APAGADO cuando se pierden 24 V, 12 V o 5 V.
Cumplimiento de las directrices
Compatibilidad electromagnética
Directiva 2014/30/UE: EN 61326-1:2013 (Áreas industriales)
conformidad
Aislamiento galvánico: EN 61010-1:2010
Clase de protección: IEC 60529
Ensayos medioambientales: EN 60068-2-14
Resistencia a los golpes: EN 60068-2-27
Resistencia a las vibraciones: EN 60068-2-6
Gas peligroso: EN 60068-2-42
Humedad relativa: EN 60068-2-78
Condiciones ambientales
Temperatura ambiente: -40 ... 60 °C (-40 ... 140 °F)
Temperatura de almacenamiento: -40 ... 85 °C (-40 ... 185 °F)
Humedad relativa: 95% sin condensación
Resistencia a los golpes: Tipo de choque I, duración del choque 11 ms, amplitud del choque 15 g, número de choques 18
Resistencia a la vibración: Rango de frecuencia 10 ... 150 Hz; Frecuencia de cruce: 57,56 Hz, Amplitud/Aceleración ± 0,075 mm/1 g; 10 ciclos | Rango de frecuencia 5 ... 100 Hz; Frecuencia de cruce: 13,2 Hz, Amplitud/Aceleración ± 1 mm/0,7 g; 90 minutos en cada resonancia
Gas nocivo: resistente a las condiciones ambientales según ISA S71.04-1985, Nivel de severidad G3
Datos mecánicos
Clase de protección: IP20 (módulo), se requiere una carcasa separada según la descripción del sistema.
Peso: aprox. 970 g
Dimensiones: 57 x 107 x 132 mm
Datos para su uso en atmósferas potencialmente explosivas.
Certificado de examen de tipo UE
Etiquetado: ATEX II 2G Ex db eb q IIC Gb
Tiempo de espera: Tiempo de espera antes de retirar el dispositivo: 7 min | Puede encontrar más información en las instrucciones de funcionamiento.
Cumplimiento de las directrices
Directiva 2014/34/UE: EN 60079-0:2012+A11:2013 | EN 60079-1:2014 | EN 60079-5:2015 | EN 60079-7:2015
Aprobaciones internacionales
Homologación ATEX: Presafe 19 ATEX 14059U
Aprobación IECEx
Certificado IECEx: IECEx PRE 19.0014U
Marcado IECEx: Ex db eb q IIC Gb
información general
Información del sistema: El módulo solo se puede instalar en los backplanes asociados (FB92**) en la Zona 1, 2 o fuera del área de riesgo de explosión. Consulte el certificado de examen de tipo CE correspondiente.
Información adicional: En su caso, consulte los certificados de examen de tipo CE, las declaraciones de conformidad, las declaraciones de conformidad, los certificados de conformidad y las instrucciones de funcionamiento.
