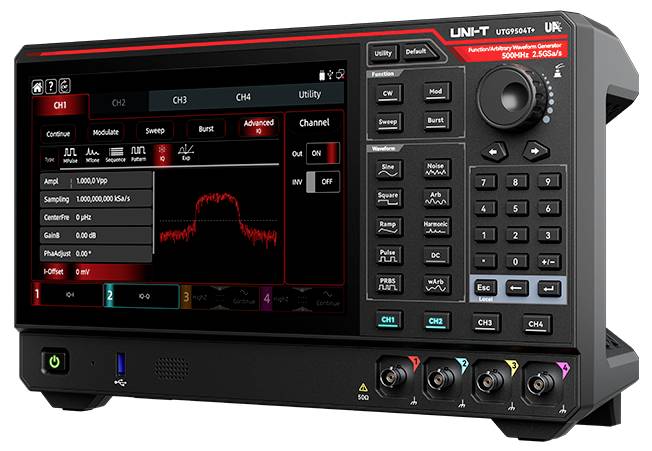

Uni-T UTG9504T+ Generador de funciones de red 1 µHz - 500 MHz 4 canales Rectángulo, Señal, Triángulo, Arbitrario, Ruido,

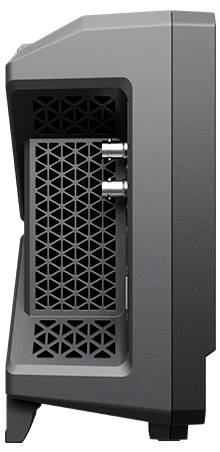

Uni-T UTG9504T+ Generador de funciones de red 1 µHz - 500 MHz 4 canales Rectángulo, Señal, Triángulo, Arbitrario, Ruido,-0

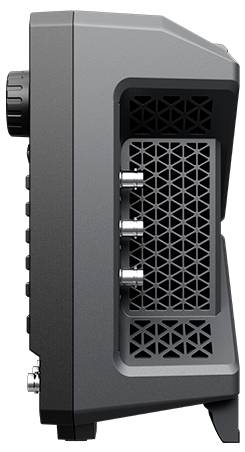

Uni-T UTG9504T+ Generador de funciones de red 1 µHz - 500 MHz 4 canales Rectángulo, Señal, Triángulo, Arbitrario, Ruido,-1

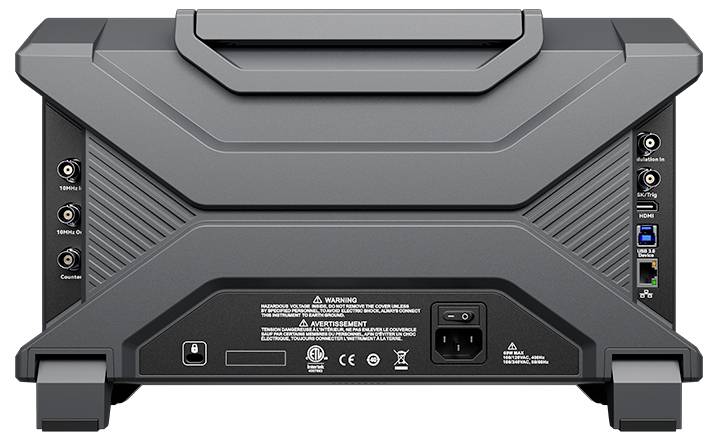

Uni-T UTG9504T+ Generador de funciones de red 1 µHz - 500 MHz 4 canales Rectángulo, Señal, Triángulo, Arbitrario, Ruido,-2

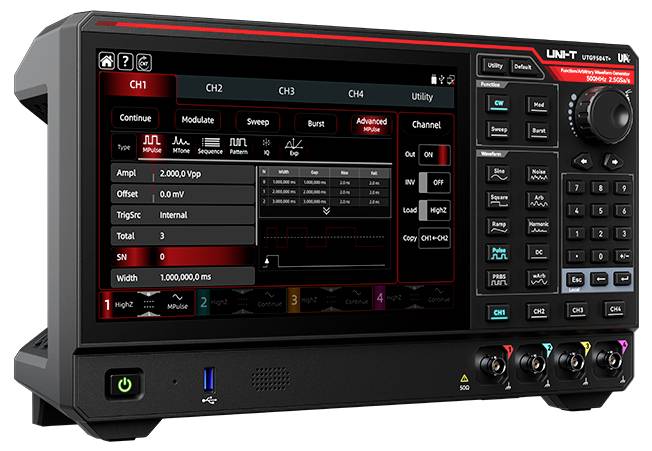

Uni-T UTG9504T+ Generador de funciones de red 1 µHz - 500 MHz 4 canales Rectángulo, Señal, Triángulo, Arbitrario, Ruido,-3
Uni-T UTG9504T+ Generador de funciones de red 1 µHz - 500 MHz 4 canales Rectángulo, Señal, Triángulo, Arbitrario, Ruido,-4
Uni-T UTG9504T+ Generador de funciones de red 1 µHz - 500 MHz 4 canales Rectángulo, Señal, Triángulo, Arbitrario, Ruido,-5
1/6
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Mié. 04/11
1 Unidad(es)
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
6377,31 €
3
2% = 466,80 €
6221,71 €
5
3% = 1087,30 €
6159,85 €
10
4% = 2589,20 €
6118,39 €
Los descuentos por cantidad varían según el vendedor
Número
Total (6377,31 € / Unidad)
6377,31 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Solo quedan 1 Unidad(es) disponibles
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Generador de funciones UNI-T UTG9504T+, 500MHz, 4 canales, arbitrario

  • Frecuencia de salida máxima: 500 MHz
  • Frecuencia de muestreo: 2,5 GSa/s
  • Resolución vertical: 16 bits
  • Canales: 4
  • Longitud de onda arbitraria: 128 Mpts
  • Pantalla: Pantalla táctil TFT-LCD de 10,1 pulgadas

Especificaciones técnicas

  • Pantalla táctil capacitiva de 10,1 pulgadas
  • 4 canales independientes a plena potencia
  • Reducción de ruido (SNR)
  • Salida de protocolo digital (SPI, I2C, UART)
  • Funciones avanzadas (Multipulso, Multitono, Secuencia, Patrón, I/Q, Expresión)
formulario de salida de señal

Senoidal, Cuadrada, Rampa/Triángulo, Pulso, Armónica, Ruido, PRBS, CC, Arbitraria

Tipo de producto

Generador de funciones de red

Intervalo de frecuencia

1 µHz - 500 MHz

Formas de salida de señal

Rectángulo

Señal

Triángulo

Arbitrario

Ruido

Rampa

Sine Rango de frecuencia

1 µHz – 500 MHz

factor de distorsión armónica sinusoidal

0,07 %

área de frecuencia rectángulo

1 µHz – 170 MHz

Tiempo de subida, rectángulo

2 ns

visualización

LCD

Rango de frecuencia Triángulo

1 µHz – 20 MHz

ARB Rango de frecuencia

1 µHz – 50 MHz (DDS-Modus); Abtastrate 1 µSa/s bis 1,25 GSa/s (Punkt-für-Punkt, max. 2,5 GSa/s Interpolation), 16-Bit-Vertikalauflösung Hz

Estándar de fábrica (sin certificado)

Función móvil

Sí (Barrido: Lineal, Logarítmico, Lista, Paso)

modulación interna

AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM, SUM

modulación externa

AM, FM, PM, DSB-AM, ASK, FSK, PSK, OSK, PWM, SUM

VCF

Sí

Gatillo (síncrono)

Interno, Externo, Manual

Gate (asíncrono)

Sí (modo controlado compatible)

medición de frecuencia externa

Sí (Contador de frecuencia integrado: 100 mHz – 800 MHz, 8 dígitos/s)

Dimen.

(Anch. x Alt.) 361 mm x 209 mm

Peso

4.5 kg

número de canales

4 canales

Frecuencia (máx.)

500 MHz

Frecuencia (mín.)

1 µHz

características especiales

Contador de frecuencia incluido

Capacidad de calibrado

Calibración de fábrica

categoría de medición

CAT II

Anchura

361 mm

Altura

209 mm

las interfaces

Anfitrión USB

Dispositivo USB

LAN

Fuente de alimentación

230 V/CA

tipo

UTG9504T+

Documentos y descargas

Ficha técnica

Ficha técnica 3837313 Uni-T UTG9504T+ Generador de funciones de red 1 µHz - 500 MHz 4 canales Rectángulo, Señal, Triángulo, Arbitrario, Ruido,

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3837313 Uni-T UTG9504T+ Generador de funciones de red 1 µHz - 500 MHz 4 canales Rectángulo, Señal, Triángulo, Arbitrario, Ruido,

Descripción

El UTG9504T+ es el modelo superior de la serie UTG9000T+ y ofrece una frecuencia de salida de 500 MHz en cuatro canales iguales con una frecuencia de muestreo de 2,5 GSa/s y una resolución vertical de 16 bits. Genera señales precisas, estables y de baja distorsión con un tiempo de subida corto para las señales de onda cuadrada. Se admiten diversos tipos de modulación analógica y digital, PRBS, operación de barrido y ráfaga, así como los formatos de señal extendidos Multipulso, Secuencia, Multitono, IQ, Patrón y Exp. Con 128 Mpts de memoria arbitraria, editor de formas de onda integrado, contador de frecuencia y pantalla táctil de 10,1 pulgadas, está diseñado para tareas exigentes de desarrollo y pruebas de alta frecuencia.

Este texto es el resultado de una traducción automática.

Modelo

  • Salida de señal de baja distorsión: rango dinámico sin ruido de -80 dBc y bajo jitter para señales limpias y estables.
  • Tiempos de flanco rápidos: Tiempo de flanco de hasta 2 ns, ancho de pulso mínimo ≥3 ns, ajuste fino en pasos de 100 ps, ​​tiempo de flanco por pulso ajustable
  • Cuatro canales independientes: Salida simultánea en todos los canales para pruebas en paralelo y con múltiples dispositivos.
  • Acoplamiento de canales y suma de señales: la frecuencia, la amplitud y la fase se pueden acoplar libremente, y las salidas se pueden combinar (por ejemplo, CH1 = CH1 + CH2 + CH3 + CH4).
  • Sincronización de 4 canales: Los cambios realizados en un canal se transfieren automáticamente a los otros tres.
  • SNR con un solo clic: Superposición de ruido gaussiano para la evaluación directa de la inmunidad a las interferencias.
  • 15 tipos de modulación: AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM
  • Salida de protocolo digital: SPI, I²C y UART
  • Contador de frecuencia de alta precisión: Contador de frecuencia de hardware con un rango de medición de 100 mHz a 800 MHz.
  • Editor de formas de onda arbitrarias: Más de 200 formas de onda integradas, edición en el dispositivo o en el PC mediante funciones de dibujo y matemáticas.
  • Formas de onda extendidas incluidas de serie: Multipulso, Multitono, Secuencia, Patrón, IQ y Exp

Volumen de suministro

  • UTG9504T+ x1
  • Cable de alimentación x1
  • Cable de datos USB x1
  • Cable BNC-BNC x4

Observaciones

Otros modelos
-UTG9354T+: 4 canales, frecuencia de salida de 350 MHz, frecuencia de muestreo de 2,5 GSa/s, resolución vertical de 16 bits, longitud de onda arbitraria de 128 Mpts, pantalla táctil TFT-LCD de 10,1 pulgadas.
