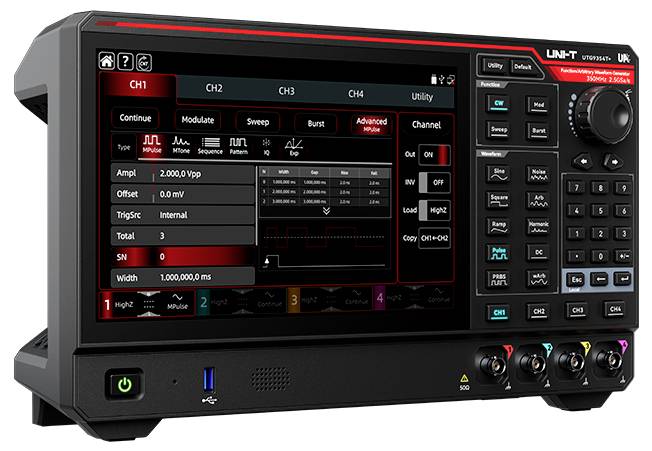

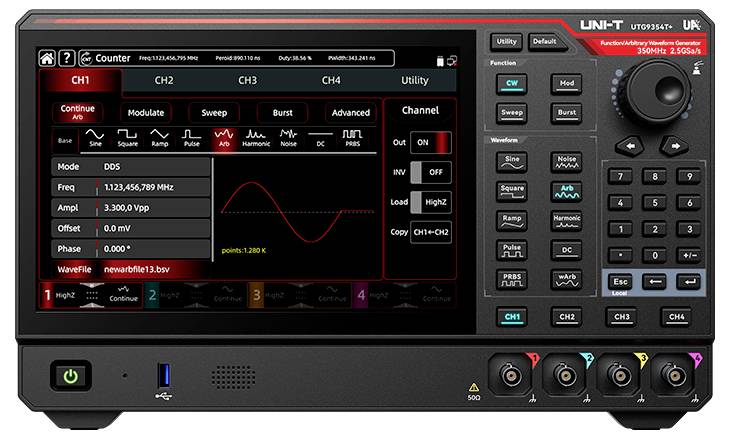

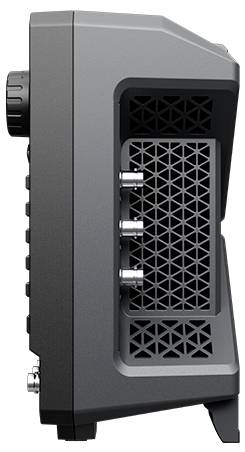

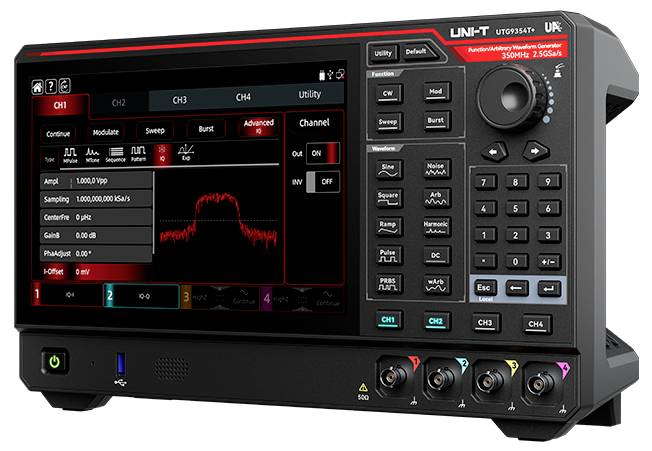

Uni-T UTG9354T+ Generador de funciones de red 1 µHz - 350 Hz 4 canales Señal, Rectángulo, Rampa, Ruido, Arbitrario
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
4659,66 €
3
2% = 341,07 €
4545,97 €
5
3% = 794,45 €
4500,77 €
10
4% = 1891,80 €
4470,48 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (4659,66 € / Unidad)
4659,66 €
más el IVA aplicable
& Envío gratuito
Solo quedan 2 Unidad(es) disponibles
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Generador de funciones UNI-T UTG9354T+, 350MHz, 4 canales, arbitrario
- Frecuencia de salida máxima: 350 MHz
- Frecuencia de muestreo: 2,5 GSa/s
- Resolución vertical: 16 bits
- Canales: 4
- Longitud de onda arbitraria: 128 Mpts
- Pantalla: Pantalla táctil TFT-LCD de 10,1 pulgadas
Especificaciones técnicas
- Pantalla táctil capacitiva de 10,1 pulgadas
- 4 canales independientes a plena potencia
- Reducción de ruido (SNR)
- Salida de protocolo digital (SPI, I2C, UART)
- Funciones avanzadas (Multipulso, Multitono, Secuencia, Patrón, I/Q, Expresión)
- formulario de salida de señal
Senoidal, Cuadrada, Rampa/Triángulo, Pulso, Armónica, Ruido, PRBS, CC, Arbitraria
- Tipo de producto
Generador de funciones de red
- Intervalo de frecuencia
1 µHz - 350 Hz
- Formas de salida de señal
Señal
Rectángulo
Rampa
Ruido
Arbitrario
- Sine Rango de frecuencia
1 µHz – 350 MHz
- factor de distorsión armónica sinusoidal
0,07 %
- área de frecuencia rectángulo
1 µHz – 120 MHz
- Tiempo de subida, rectángulo
2 ns
- visualización
LCD
- Rango de frecuencia Triángulo
1 µHz – 20 MHz
- ARB Rango de frecuencia
1 µHz – 50 MHz
Estándar de fábrica (sin certificado)
- modulación interna
AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM, SUM
- modulación externa
AM, FM, PM, DSB-AM, ASK, FSK, PSK, OSK, PWM, SUM
- VCF
Sí
- Gatillo (síncrono)
Interno, Externo (Flaco ascendente/descendente), Manual
- Gate (asíncrono)
Sí (modo ráfaga controlado)
- medición de frecuencia externa
Sí (Contador de frecuencia integrado: 100 mHz – 800 MHz, 8 dígitos/s)
- Dimen.
(Anch. x Alt.) 361 mm x 209 mm
- Peso
4.5 kg
- número de canales
4 canales
- Frecuencia (máx.)
350 Hz
- Frecuencia (mín.)
1 µHz
- características especiales
Contador de frecuencia incluido
- Capacidad de calibrado
Calibración de fábrica sin certificado
- categoría de medición
CAT II
- Anchura
361 mm
- Altura
209 mm

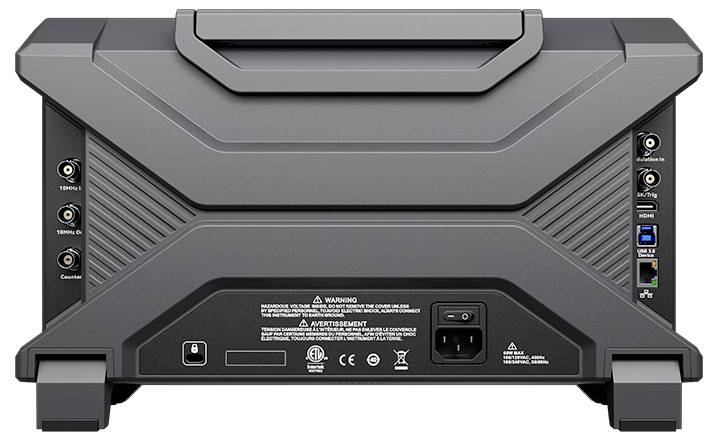

- las interfaces
Anfitrión USB
Dispositivo USB
LAN
HDMI
- Fuente de alimentación
230 V/CA
- tipo
UTG9354T+
Documentos y descargas
Ficha técnica
Ficha técnica 3837314 Uni-T UTG9354T+ Generador de funciones de red 1 µHz - 350 Hz 4 canales Señal, Rectángulo, Rampa, Ruido, Arbitrario
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3837314 Uni-T UTG9354T+ Generador de funciones de red 1 µHz - 350 Hz 4 canales Señal, Rectángulo, Rampa, Ruido, Arbitrario
Descripción
El UTG9354T+ ofrece una frecuencia de salida de 350 MHz en cuatro canales iguales con una frecuencia de muestreo de 2,5 GSa/s y una resolución vertical de 16 bits. Genera señales precisas, estables y de baja distorsión con un tiempo de subida corto para las señales de onda cuadrada. Se admiten diversos tipos de modulación analógica y digital, PRBS, operación de barrido y ráfaga, así como los formatos de señal extendidos Multipulso, Secuencia, Multitono, IQ, Patrón y Exp. Con una memoria para formas de onda arbitrarias de 128 Mpts, editor de formas de onda integrado, contador de frecuencia y pantalla táctil de 10,1 pulgadas, el dispositivo está diseñado para tareas exigentes de desarrollo y pruebas.
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Modelo
- Salida de señal de baja distorsión: rango dinámico sin ruido de -80 dBc y bajo jitter para señales limpias y estables.
- Tiempos de flanco rápidos: Tiempo de flanco de hasta 2 ns, ancho de pulso mínimo ≥3 ns, ajuste fino en pasos de 100 ps, tiempo de flanco por pulso ajustable
- Cuatro canales independientes: Salida simultánea en todos los canales para pruebas en paralelo y con múltiples dispositivos.
- Acoplamiento de canales y suma de señales: la frecuencia, la amplitud y la fase se pueden acoplar libremente, y las salidas se pueden combinar (por ejemplo, CH1 = CH1 + CH2 + CH3 + CH4).
- Sincronización de 4 canales: Los cambios realizados en un canal se transfieren automáticamente a los otros tres.
- SNR con un solo clic: Superposición de ruido gaussiano para la evaluación directa de la inmunidad a las interferencias.
- 15 tipos de modulación: AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM
- Salida de protocolo digital: SPI, I²C y UART
- Contador de frecuencia de alta precisión: Contador de frecuencia de hardware con un rango de medición de 100 mHz a 800 MHz.
- Editor de formas de onda arbitrarias: Más de 200 formas de onda integradas, edición en el dispositivo o en el PC mediante funciones de dibujo y matemáticas.
- Formas de onda extendidas incluidas de serie: Multipulso, Multitono, Secuencia, Patrón, IQ y Exp
Volumen de suministro
- UTG9354T+ x1
- Cable de alimentación x1
- Cable de datos USB x1
- Cable BNC-BNC x4
Observaciones
Otros modelos
-UTG9504T+: 4 canales, frecuencia de salida de 500 MHz, frecuencia de muestreo de 2,5 GSa/s, resolución vertical de 16 bits, longitud de onda arbitraria de 128 Mpts, pantalla táctil TFT-LCD de 10,1 pulgadas.
