Uni-T UTG4254X Generador de funciones de red 1 µHz - 250 Hz 4 canales Seno, Rectángulo, Rampa, Ruido, Arbitrario

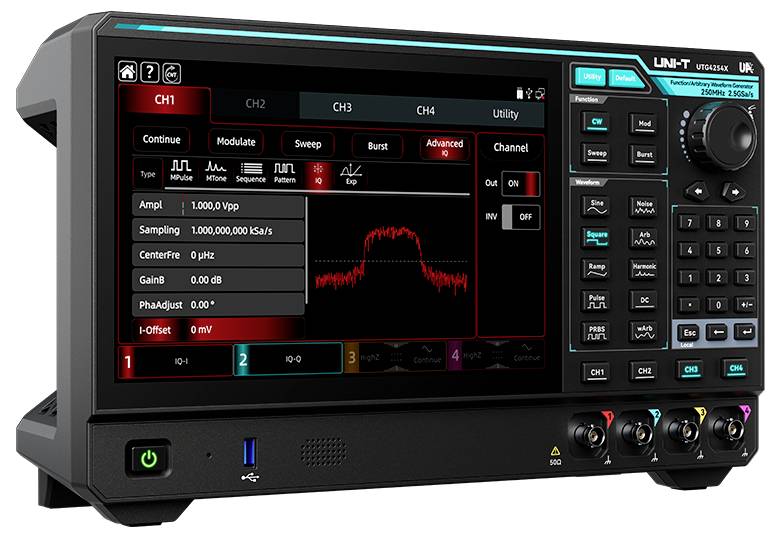

Uni-T UTG4254X Generador de funciones de red 1 µHz - 250 Hz 4 canales Seno, Rectángulo, Rampa, Ruido, Arbitrario-0

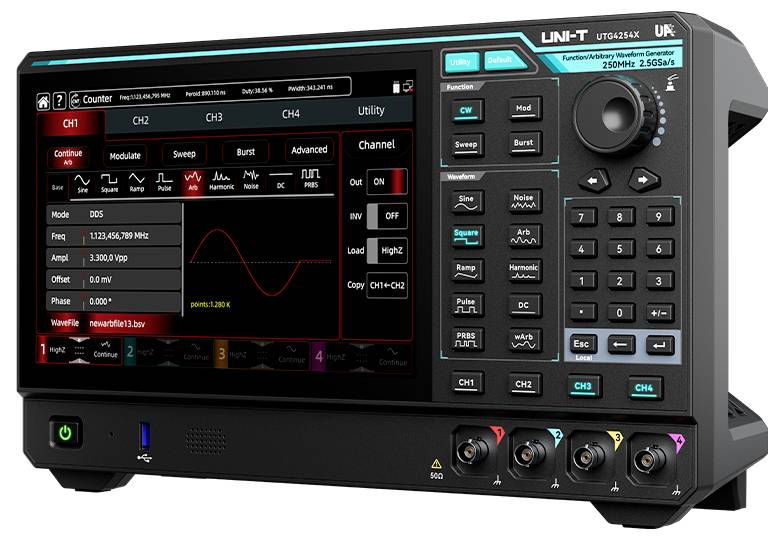

Uni-T UTG4254X Generador de funciones de red 1 µHz - 250 Hz 4 canales Seno, Rectángulo, Rampa, Ruido, Arbitrario-1

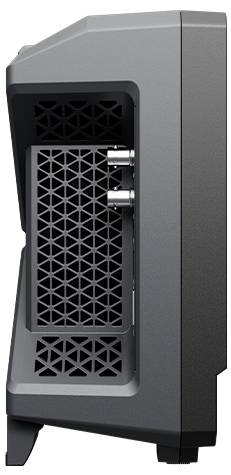

Uni-T UTG4254X Generador de funciones de red 1 µHz - 250 Hz 4 canales Seno, Rectángulo, Rampa, Ruido, Arbitrario-2

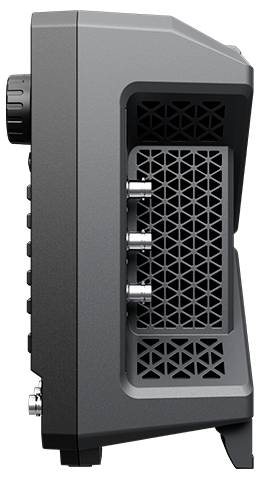

Uni-T UTG4254X Generador de funciones de red 1 µHz - 250 Hz 4 canales Seno, Rectángulo, Rampa, Ruido, Arbitrario-3

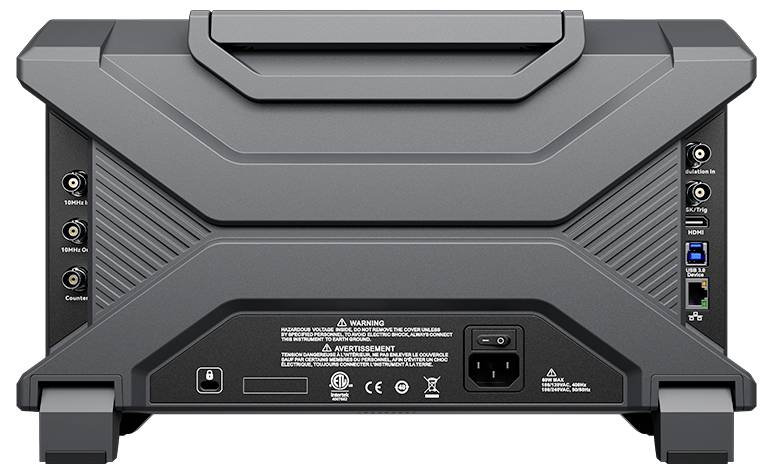

Uni-T UTG4254X Generador de funciones de red 1 µHz - 250 Hz 4 canales Seno, Rectángulo, Rampa, Ruido, Arbitrario-4
Uni-T UTG4254X Generador de funciones de red 1 µHz - 250 Hz 4 canales Seno, Rectángulo, Rampa, Ruido, Arbitrario-5
1/6
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Mié. 04/11
1 Unidad(es)
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
2839,50 €
3
2% = 207,87 €
2770,21 €
5
3% = 484,15 €
2742,67 €
10
4% = 1152,90 €
2724,21 €
Los descuentos por cantidad varían según el vendedor
Número
Total (2839,50 € / Unidad)
2839,50 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Solo quedan 1 Unidad(es) disponibles
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Generador de funciones UNI-T UTG4254X, 250MHz, 4 canales, arbitrario

  • Frecuencia de salida máxima: 250 MHz
  • Frecuencia de muestreo: 2,5 GSa/s
  • Resolución vertical: 16 bits
  • Canales: 4
  • Longitud de onda arbitraria: 128 Mpts
  • Pantalla: Pantalla táctil TFT-LCD de 10,1 pulgadas

Especificaciones técnicas

  • Pantalla táctil capacitiva de 10,1 pulgadas
  • 4 canales independientes a plena potencia
  • Reducción de ruido (SNR)
  • Salida de protocolo digital (SPI, I2C, UART)
  • Funciones avanzadas (Multipulso, Multitono, Secuencia, Patrón, I/Q, Expresión)
formulario de salida de señal

Senoidal, Cuadrada, Rampa/Triángulo, Pulso, Armónica, Ruido, PRBS, CC, Arbitraria

Tipo de producto

Generador de funciones de red

Intervalo de frecuencia

1 µHz - 250 Hz

Formas de salida de señal

Seno

Rectángulo

Rampa

Ruido

Arbitrario

Sine Rango de frecuencia

1 µHz – 250 MHz

factor de distorsión armónica sinusoidal

0,07 %

área de frecuencia rectángulo

1 µHz – 100 MHz

Tiempo de subida, rectángulo

2 ns

visualización

LCD

Rango de frecuencia Triángulo

1 µHz – 20 MHz (Rampenwelle) Hz

ARB Rango de frecuencia

1 µHz – 50 MHz (DDS-Modus) Hz

Estándar de fábrica (sin certificado)

Función móvil

Sí (Barrido: Lineal, Logarítmico, Lista, Paso)

modulación interna

AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM, SUM

modulación externa

AM, FM, PM, DSB-AM, ASK, FSK, PSK, OSK, PWM, SUM

Gatillo (síncrono)

Interno, Externo (Flaco ascendente/descendente), Manual

Gate (asíncrono)

Sí (modo ráfaga controlado)

medición de frecuencia externa

Sí (Contador de frecuencia integrado: 100 mHz – 800 MHz, 8 dígitos/s)

Dimen.

(Anch. x Alt.) 361 mm x 209 mm

Peso

4.5

número de canales

4 canales

Frecuencia (máx.)

250 Hz

Frecuencia (mín.)

1 µHz

características especiales

Contador de frecuencia incluido

Capacidad de calibrado

Calibración de fábrica sin certificado

categoría de medición

CAT II

Anchura

361 mm

Altura

209 mm

las interfaces

Anfitrión USB

Dispositivo USB

LAN

HDMI

Fuente de alimentación

230 V/CA

tipo

UTG4254X

Documentos y descargas

Ficha técnica

Ficha técnica 3837315 Uni-T UTG4254X Generador de funciones de red 1 µHz - 250 Hz 4 canales Seno, Rectángulo, Rampa, Ruido, Arbitrario

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3837315 Uni-T UTG4254X Generador de funciones de red 1 µHz - 250 Hz 4 canales Seno, Rectángulo, Rampa, Ruido, Arbitrario

Descripción

El UTG4254X ofrece una frecuencia de salida de 250 MHz en cuatro canales iguales con una frecuencia de muestreo de 2,5 GSa/s y una resolución vertical de 16 bits. La tecnología DDS genera formas de señal precisas y estables con señales de onda cuadrada rápidas. Se admiten diversos tipos de modulación analógica y digital, PRBS, operación de barrido y ráfaga, así como los formatos de señal extendidos Multipulso, Secuencia, Multitono, IQ y Patrón. Con una memoria para formas de onda arbitrarias de 128 Mpts, editor de formas de onda integrado, contador de frecuencia y pantalla táctil TFT-LCD de 10,1 pulgadas, el dispositivo es versátil para su uso en desarrollo, educación y pruebas electrónicas generales.

Este texto es el resultado de una traducción automática.

Modelo

  • Salida de señal de baja distorsión: rango dinámico sin ruido de -80 dBc y bajo jitter para señales limpias y estables.
  • Tiempos de flanco rápidos: Tiempo de flanco de hasta 2 ns, ancho de pulso mínimo ≥3 ns, ajuste fino en pasos de 100 ps, ​​tiempo de flanco por pulso ajustable
  • Cuatro canales independientes: Salida simultánea en todos los canales para pruebas en paralelo y con múltiples dispositivos.
  • Acoplamiento de canales y suma de señales: la frecuencia, la amplitud y la fase se pueden acoplar libremente, y las salidas se pueden combinar (por ejemplo, CH1 = CH1 + CH2 + CH3 + CH4).
  • Sincronización de 4 canales: Los cambios realizados en un canal se transfieren automáticamente a los otros tres.
  • SNR con un solo clic: Superposición de ruido gaussiano para la evaluación directa de la inmunidad a las interferencias.
  • 15 tipos de modulación: AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM
  • Salida de protocolo digital: SPI, I²C y UART
  • Contador de frecuencia de alta precisión: Contador de frecuencia de hardware con un rango de medición de 100 mHz a 800 MHz.
  • Editor de formas de onda arbitrarias: Más de 200 formas de onda integradas, edición en el dispositivo o en el PC mediante funciones de dibujo y matemáticas.
  • Formas de onda extendidas incluidas de serie: Multipulso, Multitono, Secuencia, Patrón, IQ y Exp

Volumen de suministro

  • UTG4254X x1
  • Cable de alimentación x1
  • Cable de datos USB x1
  • Cable BNC-BNC x4

Observaciones

Otros modelos
-UTG4164X: 4 canales, frecuencia de salida de 160 MHz, frecuencia de muestreo de 2,5 GSa/s, resolución vertical de 16 bits, longitud de onda arbitraria de 128 Mpts, pantalla táctil TFT-LCD de 10,1 pulgadas.
-UTG4104X: 4 canales, frecuencia de salida de 100 MHz, frecuencia de muestreo de 2,5 GSa/s, resolución vertical de 16 bits, longitud de onda arbitraria de 128 Mpts, pantalla táctil TFT-LCD de 10,1 pulgadas.
