Name: Uni-T UTG4202A Generador de funciones de red 1 µHz - 200 MHz 2 canales Arbitrario
Brand: Uni-T
SKU: 3757392
Availability: InStock

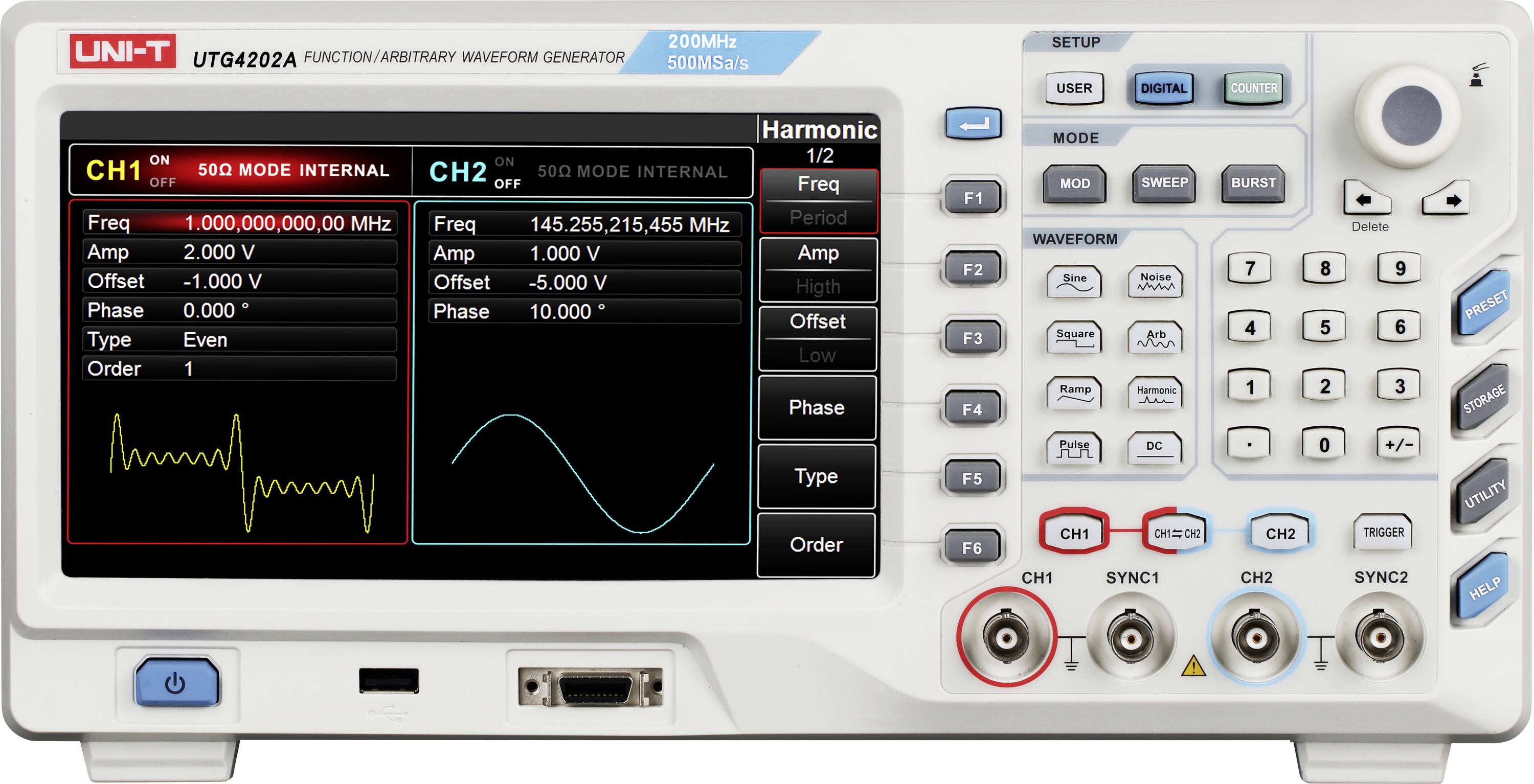

Uni-T UTG4202A Generador de funciones de red 1 µHz - 200 MHz 2 canales Arbitrario-0

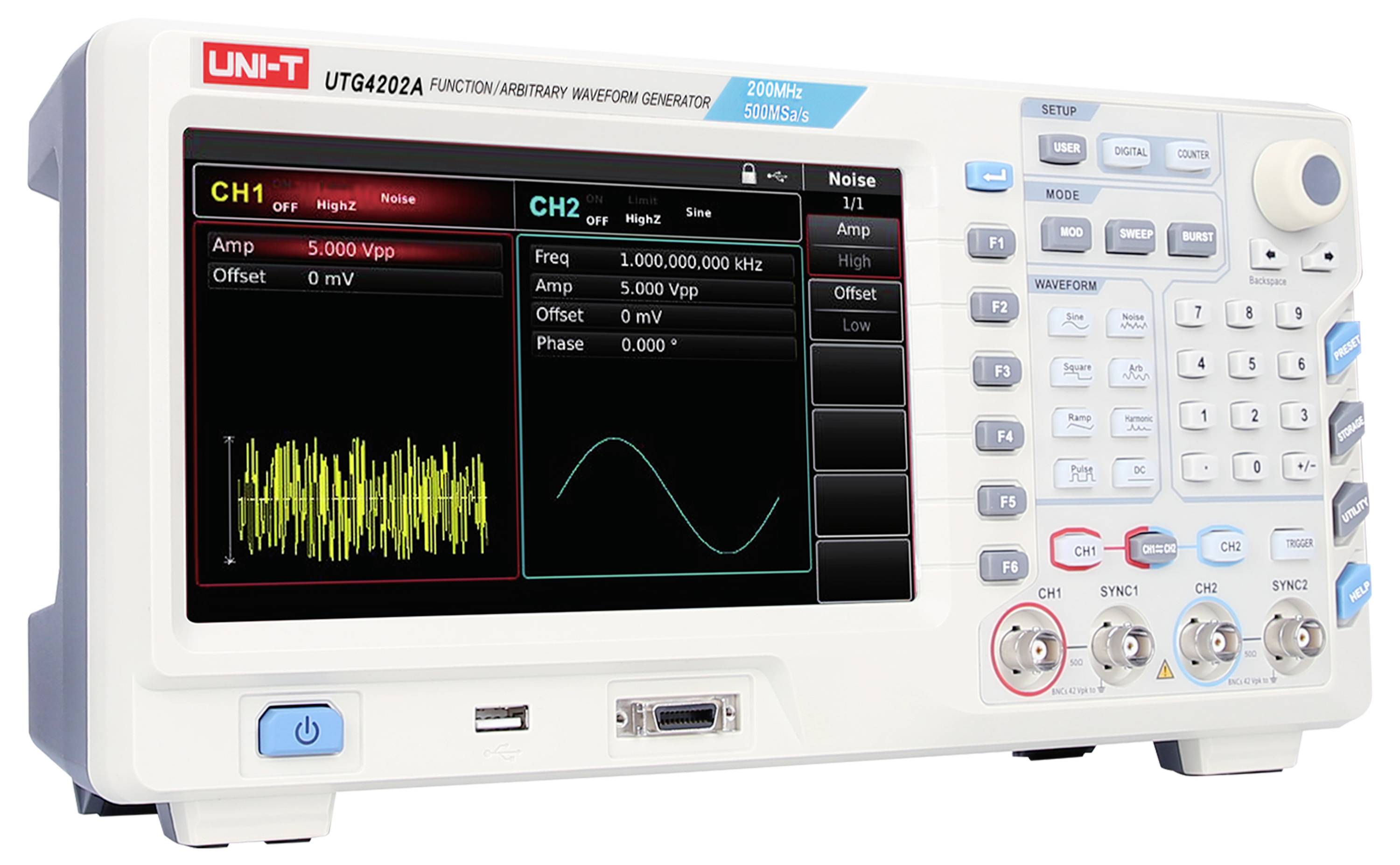

Uni-T UTG4202A Generador de funciones de red 1 µHz - 200 MHz 2 canales Arbitrario-1

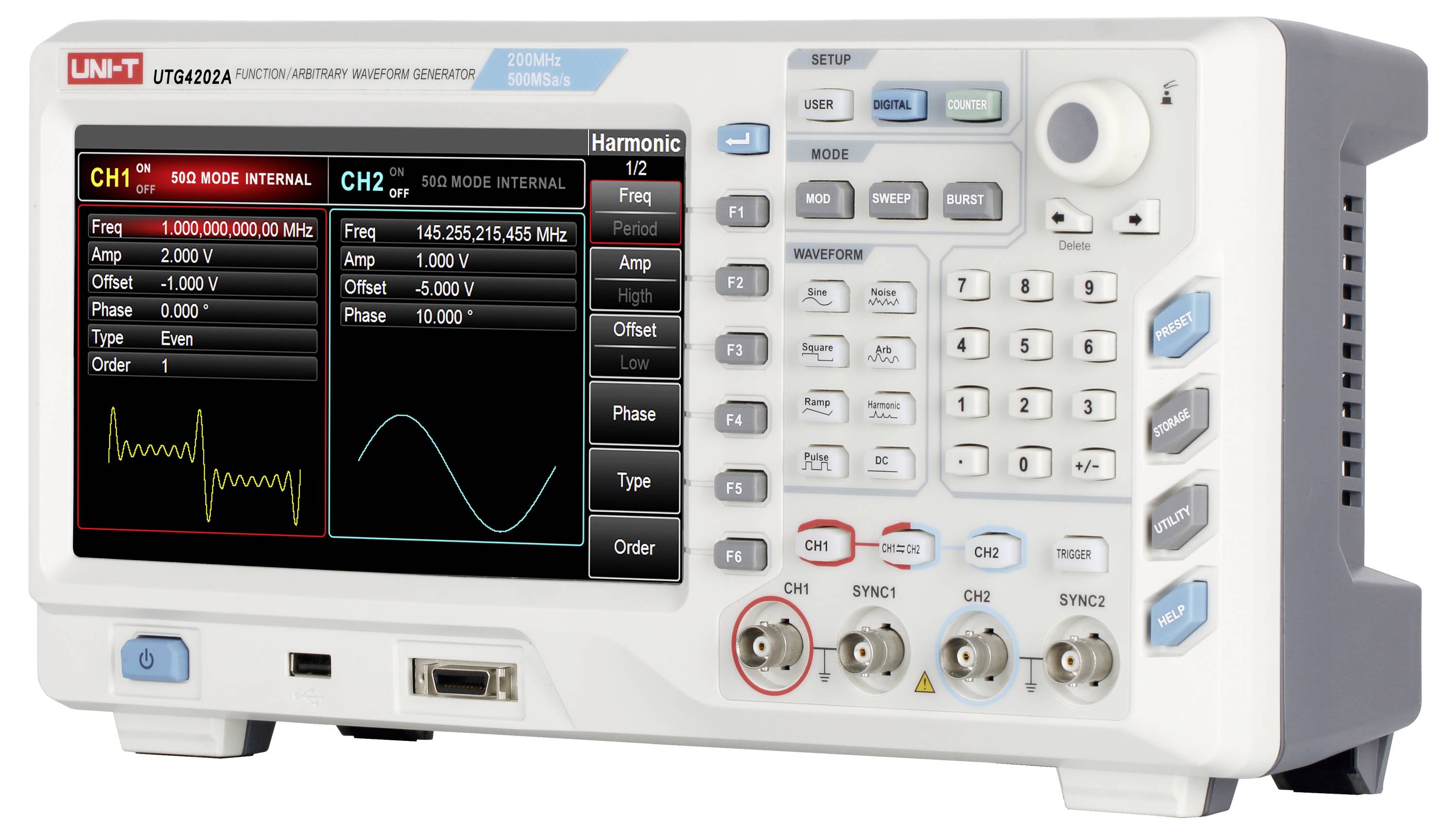

Uni-T UTG4202A Generador de funciones de red 1 µHz - 200 MHz 2 canales Arbitrario-2

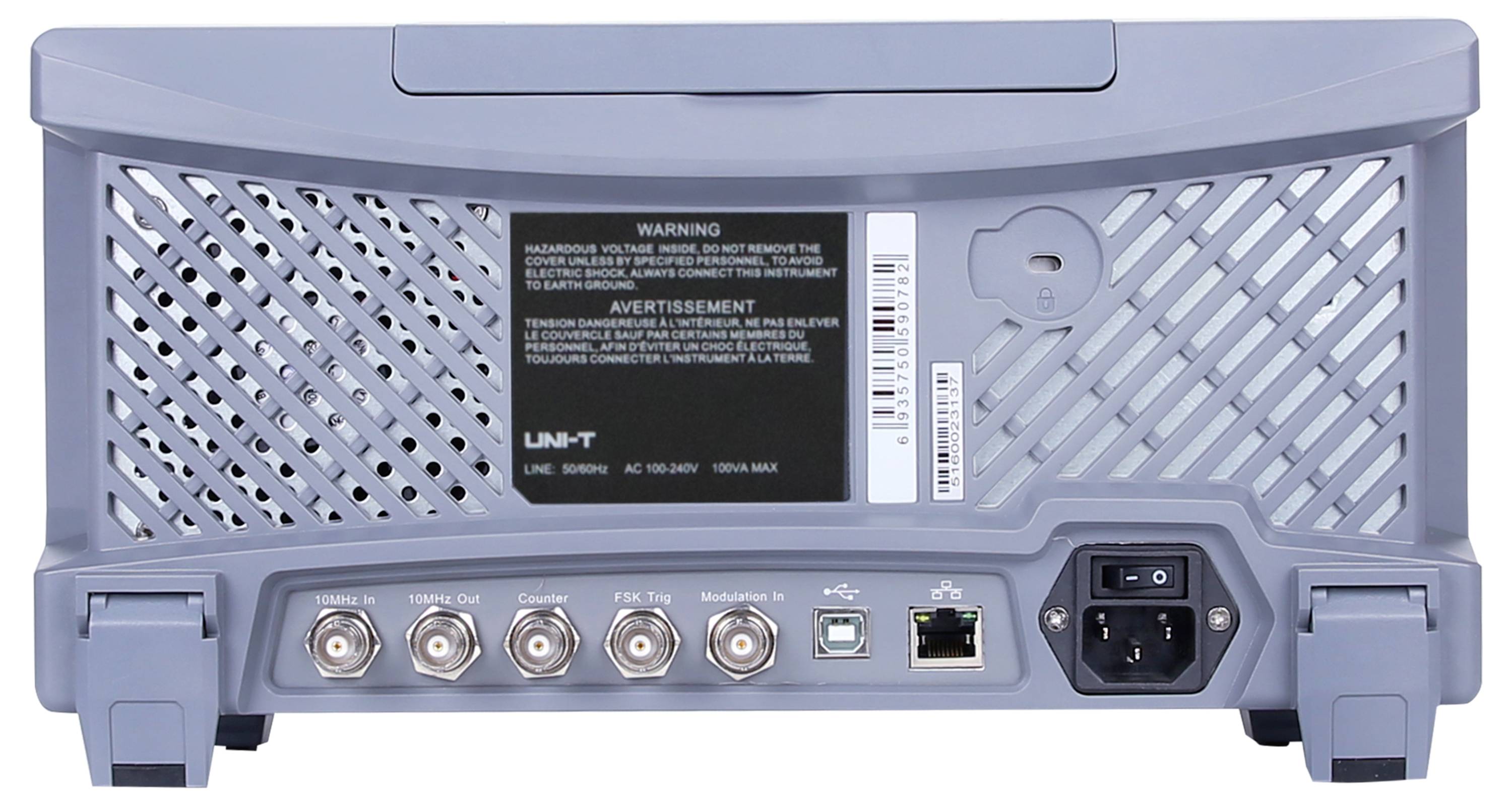

Uni-T UTG4202A Generador de funciones de red 1 µHz - 200 MHz 2 canales Arbitrario-3

1/4

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

10 Unidad(es)

Vendido y enviado por Conrad Electronic

Total (1745,00 € / Unidad)

1745,00 €

IVA incl.

Envío gratuito

Solo quedan 10 Unidad(es) disponibles

Envío gratis con

Solo está disponible para clientes de empresa

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Generador de funciones arbitrarias UNI-T UTG4202A, 200 MHz, 2 canales, 500 MSa/s, 32 MptsPantalla TFT-LCD de 8 pulgadas

Frecuencia de salida máxima: 200 MHz
Frecuencia de muestreo: 500 MSa/s
Resolución vertical: 16 bits
Canales: 2
Longitud de onda arbitraria: 32 Mpts
Pantalla: TFT-LCD de 8 pulgadas

Especificaciones técnicas

Pantalla LCD TFT a color de 8" (20,3 cm), WVGA (800 x 480)
Resolución vertical de 16 bits
Salida de protocolo digital (UART, I2C, SPI)

formulario de salida de señal: Onda sinusoidal, onda cuadrada, onda rampa, ondas armónicas, onda de pulso, onda de ruido, voltaje CC y forma de onda arbitraria

Tipo de producto: Generador de funciones de red

Intervalo de frecuencia: 1 µHz - 200 MHz

Formas de salida de señal: Arbitrario

Sine Rango de frecuencia: 1 µHz bis 200 MHz

factor de distorsión armónica sinusoidal: 0,2 %

área de frecuencia rectángulo: 1 µHz bis 60 MHz

Tiempo de subida, rectángulo: 5 ns

visualización: LCD

Rango de frecuencia Triángulo: 1 µHz bis 5 MHz

ARB Rango de frecuencia: 1 µHz bis 50 MHz

: Estándar de fábrica (sin certificado)

Función móvil: Admite barrido de frecuencia lineal y logarítmico.

modulación interna: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

modulación externa: AM, FM, PM, ASK, FSK, PSK, PWM, SUM

VCF: Implementado mediante entrada de modulación analógica externa

Gatillo (síncrono): Interno, externo y manual

Gate (asíncrono): Admite el modo de activación (ráfaga) mediante una interfaz de modulación digital externa.

medición de frecuencia externa: Contador de frecuencia integrado de 6 bits, rango de 100 mHz a 800 MHz.

Dimen.: (Anch. x Alt.) 336 mm x 164 mm

Peso: 3.5 kg

número de canales: 2 canales

Frecuencia (máx.): 200 MHz

Frecuencia (mín.): 1 µHz

características especiales: Modulación

Anchura: 336 mm

Altura: 164 mm

las interfaces: Dispositivo USB
Anfitrión USB
LAN

Fuente de alimentación: 230 V/CA

tipo: UTG4202A

Documentos y descargas

Ficha técnica

Ficha técnica 3757392 Uni-T UTG4202A Generador de funciones de red 1 µHz - 200 MHz 2 canales Arbitrario

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3757392 Uni-T UTG4202A Generador de funciones de red 1 µHz - 200 MHz 2 canales Arbitrario

Descripción

El UTG4202A se utiliza en una amplia variedad de aplicaciones e integra diversas formas de señal, incluyendo generador de funciones, generador de formas de onda arbitrarias, generador de pulsos, generación de armónicos y fuentes de modulación analógicas y digitales. Ofrece una alta frecuencia de muestreo de hasta 500 MSa/s y una longitud de onda máxima de hasta 32 Mpt. El UTG4202A utiliza tecnología de sintetizador digital directo (DDS) para generar señales estables, precisas y de baja distorsión. Una interfaz intuitiva con una pantalla de alta resolución de 8 pulgadas y un panel de control bien diseñado garantizan un funcionamiento eficiente y cómodo.

Este texto es el resultado de una traducción automática.

Modelo

Diversos tipos de modulación: compatibilidad con AM, FM, PM, así como con modulaciones digitales como ASK, FSK, PSK, QAM y muchas más.
Función de salida armónica: Hasta 16 armónicos ajustables libremente (orden, amplitud, fase).
Profundidad de memoria de 32 Mpts y 7 GB de memoria: Gran profundidad de memoria para formas de onda arbitrarias y amplia memoria interna.
Función de barrido: Modos de barrido lineal y logarítmico
Interfaces digitales (opcional): Compatibilidad con SPI, I²C y UART

Volumen de suministro

UTG4202A x 1
Cable de alimentación x 1
Cable USB x 1
Cable pasante BNC-BNC × 4

Observaciones

Otros modelos

- UTG4082A: frecuencia de salida de 80 MHz, frecuencia de muestreo de 500 MSa/s, resolución de 16 bits, 2 canales, longitud de onda arbitraria de 32 Mpts, pantalla táctil TFT-LCD de 8".

- UTG4122A: frecuencia de salida de 120 MHz, frecuencia de muestreo de 500 MSa/s, resolución de 16 bits, 2 canales, longitud de onda arbitraria de 32 Mpts, pantalla TFT-LCD de 8".

- UTG4162A: frecuencia de salida de 160 MHz, frecuencia de muestreo de 500 MSa/s, resolución de 16 bits, 2 canales, longitud de onda arbitraria de 32 Mpts, pantalla táctil TFT-LCD de 8".

Descripción

Modelo

Diversos tipos de modulación: compatibilidad con AM, FM, PM, así como con modulaciones digitales como ASK, FSK, PSK, QAM y muchas más.
Función de salida armónica: Hasta 16 armónicos ajustables libremente (orden, amplitud, fase).
Profundidad de memoria de 32 Mpts y 7 GB de memoria: Gran profundidad de memoria para formas de onda arbitrarias y amplia memoria interna.
Función de barrido: Modos de barrido lineal y logarítmico
Interfaces digitales (opcional): Compatibilidad con SPI, I²C y UART

Volumen de suministro

UTG4202A x 1
Cable de alimentación x 1
Cable USB x 1
Cable pasante BNC-BNC × 4

Observaciones

Otros modelos

- UTG4082A: frecuencia de salida de 80 MHz, frecuencia de muestreo de 500 MSa/s, resolución de 16 bits, 2 canales, longitud de onda arbitraria de 32 Mpts, pantalla táctil TFT-LCD de 8".

- UTG4122A: frecuencia de salida de 120 MHz, frecuencia de muestreo de 500 MSa/s, resolución de 16 bits, 2 canales, longitud de onda arbitraria de 32 Mpts, pantalla TFT-LCD de 8".

- UTG4162A: frecuencia de salida de 160 MHz, frecuencia de muestreo de 500 MSa/s, resolución de 16 bits, 2 canales, longitud de onda arbitraria de 32 Mpts, pantalla táctil TFT-LCD de 8".
