Name: Uni-T UTG1022X-PA Generador de funciones de red 1 µHz - 20 MHz 2 canales Arbitrario
Brand: Uni-T
SKU: 3757394
Availability: InStock

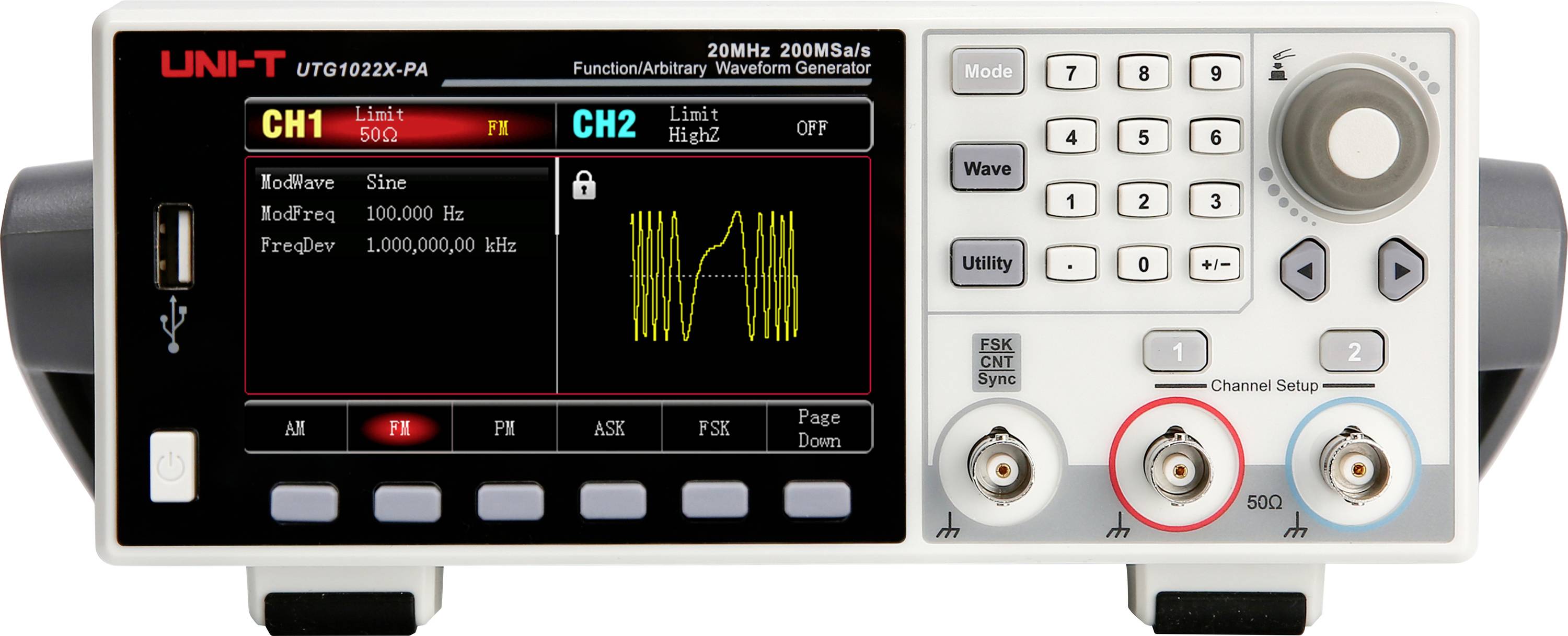

Uni-T UTG1022X-PA Generador de funciones de red 1 µHz - 20 MHz 2 canales Arbitrario-0

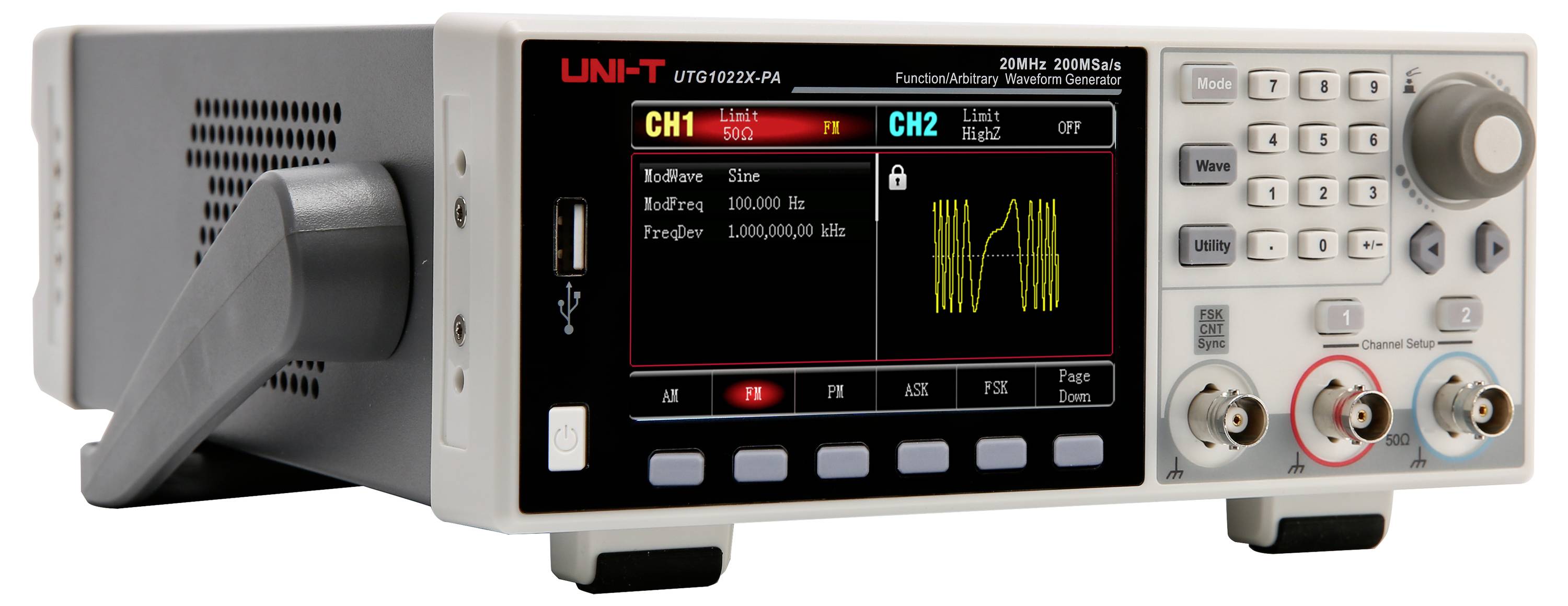

Uni-T UTG1022X-PA Generador de funciones de red 1 µHz - 20 MHz 2 canales Arbitrario-1

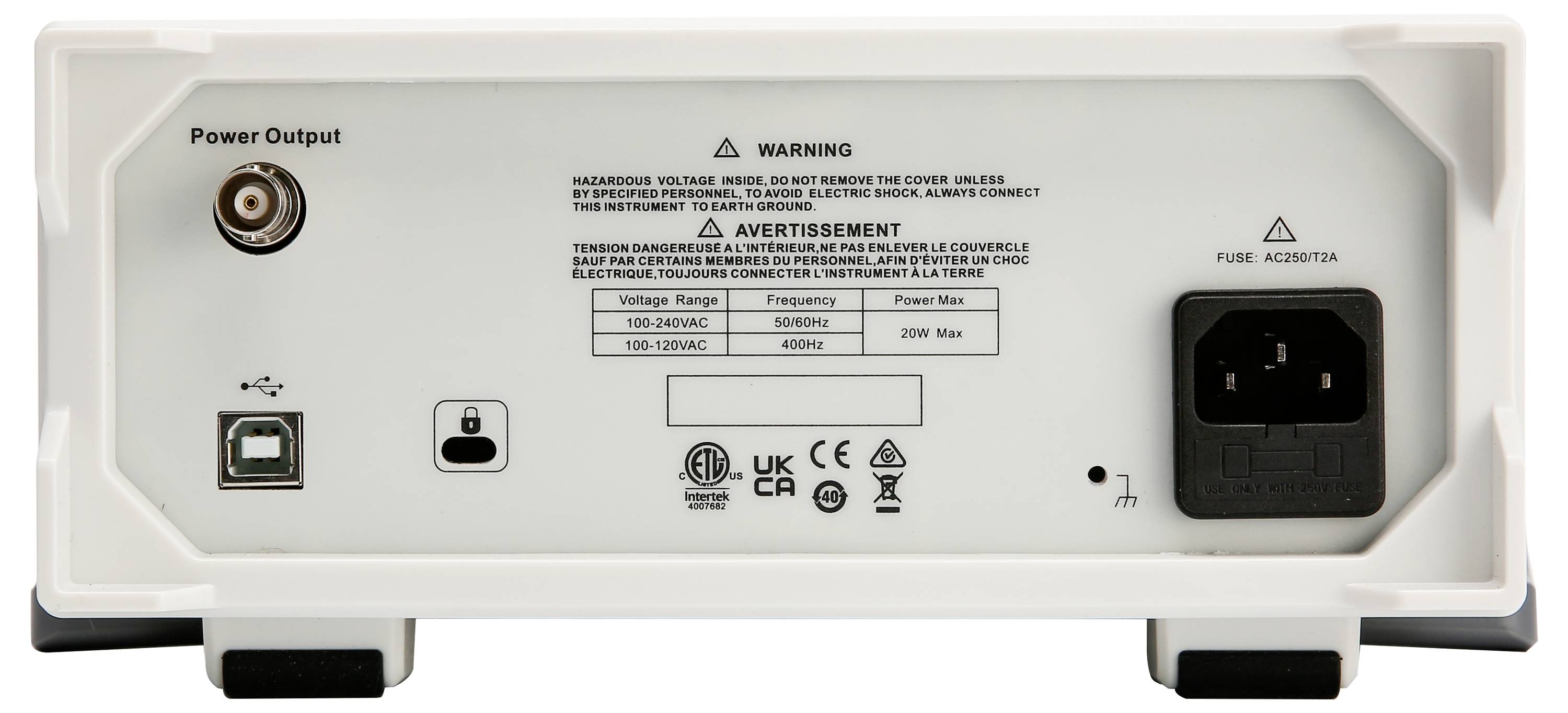

Uni-T UTG1022X-PA Generador de funciones de red 1 µHz - 20 MHz 2 canales Arbitrario-2

1/3

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Jue. 05/11

20 Unidad(es)

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (318,49 € / Unidad)

318,49 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Generador de funciones arbitrarias UNI-T UTG1022X-PA, amplificador de potencia de 2 canales a 20 MHz, 200 MSa/s, 4 kpts.Pantalla TFT-LCD de 4,3 pulgadas

Frecuencia de salida máxima: 20 MHz
Frecuencia de muestreo: 200 MSa/s
Resolución vertical: 16 bits
Canales: 2
Longitud de onda arbitraria: 4 kpts
Pantalla: TFT-LCD de 4,3 pulgadas

Especificaciones técnicas

Pantalla TFT-LCD de alta resolución de 4,3 pulgadas (10,9 cm), WVGA (480 x 272 píxeles)
Amplificador de potencia integrado (4W máx.)
200 formas de onda arbitrarias integradas
Resolución vertical de 16 bits
Frecuencia de muestreo de 200 MSa/s

formulario de salida de señal: Onda sinusoidal, onda cuadrada, onda rampa, onda de pulso, onda de ruido, onda CC, onda arbitraria, onda AM, onda FM, onda PM, onda ASK, onda FSK, onda PSK, onda PWM, onda de barrido, onda de ráfaga

Tipo de producto: Generador de funciones de red

Intervalo de frecuencia: 1 µHz - 20 MHz

Formas de salida de señal: Arbitrario

Sine Rango de frecuencia: 1 µHz bis 20 MHz

factor de distorsión armónica sinusoidal: 0,2 %

área de frecuencia rectángulo: 1 µHz bis 10 MHz

Tiempo de subida, rectángulo: 16 ns

visualización: LCD

Rango de frecuencia Triángulo: 1 µHz bis 400 kHz

ARB Rango de frecuencia: 1 µHz bis 5 MHz

: Estándar de fábrica (sin certificado)

Función móvil: Admite escalas lineales y logarítmicas.

modulación interna: AM, FM, PM, ASK, FSK, PSK, PWM

modulación externa: ASK, FSK, PSK, Burst (Trigger) a través del puerto externo

Gatillo (síncrono): Admite operación interna, externa y manual.

Gate (asíncrono): Modo ráfaga controlado disponible

medición de frecuencia externa: Contador de frecuencia integrado de 7 bits, rango de 100 mHz a 200 MHz.

Dimen.: (Anch. x Alt.) 215 mm x 103 mm

Peso: 2.2 kg

número de canales: 2 canales

Frecuencia (máx.): 20 MHz

Frecuencia (mín.): 1 µHz

características especiales: Amplificador de potencia

Anchura: 215 mm

Altura: 103 mm

las interfaces: Anfitrión USB
Dispositivo USB

Fuente de alimentación: 230 V/CA

tipo: UTG1022X-PA

Documentos y descargas

Ficha técnica

Ficha técnica 3757394 Uni-T UTG1022X-PA Generador de funciones de red 1 µHz - 20 MHz 2 canales Arbitrario

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3757394 Uni-T UTG1022X-PA Generador de funciones de red 1 µHz - 20 MHz 2 canales Arbitrario

Descripción

El UTG1022X-PA ofrece una salida de señal precisa y estable con una resolución de hasta 1 μHz. Se trata de un generador de formas de onda funcionales y arbitrarias, potente, multifuncional y de bajo coste. Produce señales de salida precisas, estables, limpias y con baja distorsión. Gracias a su sencillo funcionamiento, sus excelentes datos de rendimiento técnico y su pantalla gráfica fácil de usar, es un dispositivo versátil para aplicaciones en educación, pruebas y producción.

Este texto es el resultado de una traducción automática.

Modelo

Salida de doble canal con potencia uniforme: Dos salidas independientes de alta potencia con amplitud estable incluso a altas frecuencias.
Fluctuación ultrabaja: Señal de onda cuadrada de hasta 10 MHz con una fluctuación inferior a 200 ps para obtener bordes de señal limpios.
Alta relación señal/ruido: Calidad de señal pura incluso con grandes desfases y bajos niveles de señal.
Módulo amplificador de potencia opcional: hasta 4 W de potencia de salida para aplicaciones exigentes.
Función de ráfaga flexible: Tres modos para generar diferentes secuencias de pulsos.
Múltiples tipos de modulación: Compatibilidad con AM, FM, PM, FSK, ASK, PSK y PWM.
Función de barrido: Barridos de frecuencia lineales y logarítmicos

Volumen de suministro

UTG1022X-PA x 1
Cable de alimentación x 1
Cable USB x 1
Cable pasante BNC-BNC × 1
Cables BNC con pinzas de cocodrilo (rojo y negro) × 2

Observaciones

Otros modelos

- UTG1042X: frecuencia de salida de 40 MHz, frecuencia de muestreo de 200 MSa/s, resolución de 16 bits, 2 canales, longitud de onda arbitraria de 4 kpts, pantalla TFT-LCD de 4,3″.

- UTG1022X: frecuencia de salida de 20 MHz, frecuencia de muestreo de 200 MSa/s, resolución de 16 bits, 2 canales, longitud de onda arbitraria de 4 kpts, pantalla TFT-LCD de 4,3″.

Descripción

Modelo

Salida de doble canal con potencia uniforme: Dos salidas independientes de alta potencia con amplitud estable incluso a altas frecuencias.
Fluctuación ultrabaja: Señal de onda cuadrada de hasta 10 MHz con una fluctuación inferior a 200 ps para obtener bordes de señal limpios.
Alta relación señal/ruido: Calidad de señal pura incluso con grandes desfases y bajos niveles de señal.
Módulo amplificador de potencia opcional: hasta 4 W de potencia de salida para aplicaciones exigentes.
Función de ráfaga flexible: Tres modos para generar diferentes secuencias de pulsos.
Múltiples tipos de modulación: Compatibilidad con AM, FM, PM, FSK, ASK, PSK y PWM.
Función de barrido: Barridos de frecuencia lineales y logarítmicos

Volumen de suministro

UTG1022X-PA x 1
Cable de alimentación x 1
Cable USB x 1
Cable pasante BNC-BNC × 1
Cables BNC con pinzas de cocodrilo (rojo y negro) × 2

Observaciones

Otros modelos

- UTG1042X: frecuencia de salida de 40 MHz, frecuencia de muestreo de 200 MSa/s, resolución de 16 bits, 2 canales, longitud de onda arbitraria de 4 kpts, pantalla TFT-LCD de 4,3″.

- UTG1022X: frecuencia de salida de 20 MHz, frecuencia de muestreo de 200 MSa/s, resolución de 16 bits, 2 canales, longitud de onda arbitraria de 4 kpts, pantalla TFT-LCD de 4,3″.
