Name: Uni-T UTG1022X Generador de funciones de red 1 µHz - 20 MHz 2 canales Arbitrario
Brand: Uni-T
SKU: 3757395
Availability: InStock

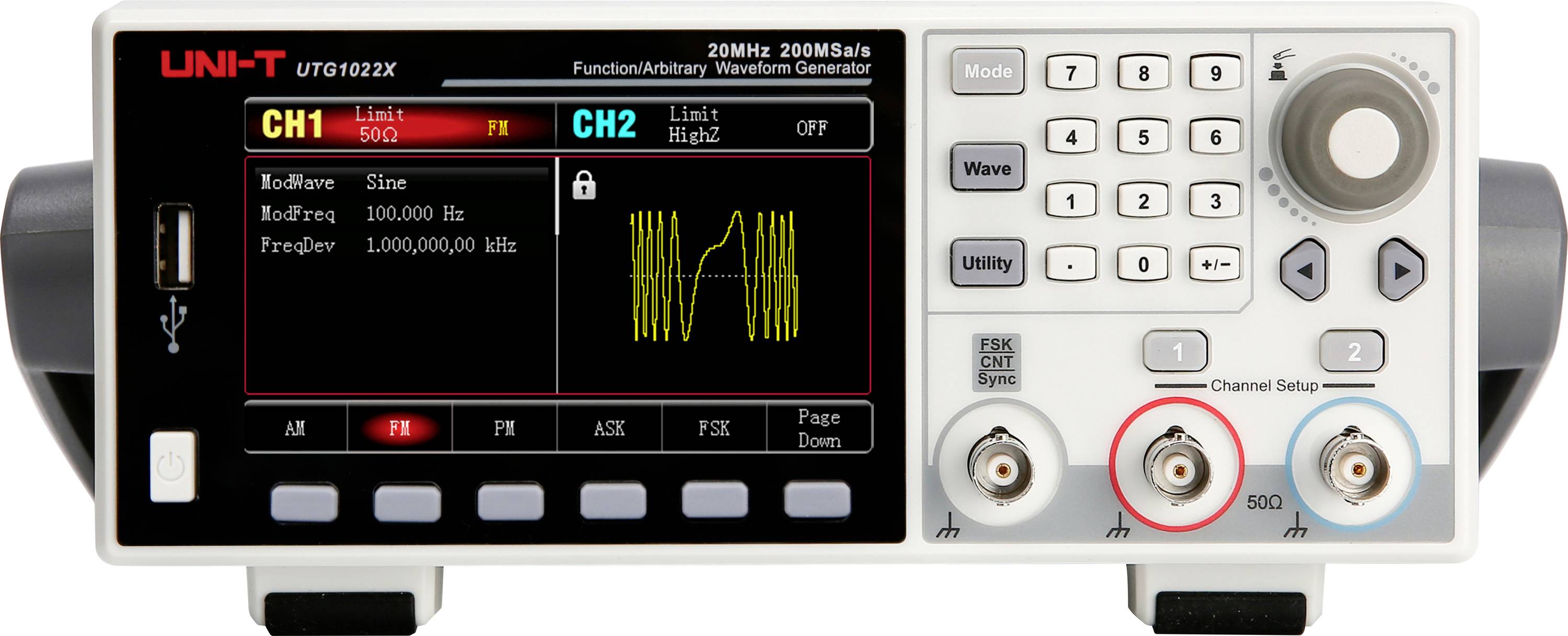

Uni-T UTG1022X Generador de funciones de red 1 µHz - 20 MHz 2 canales Arbitrario-0

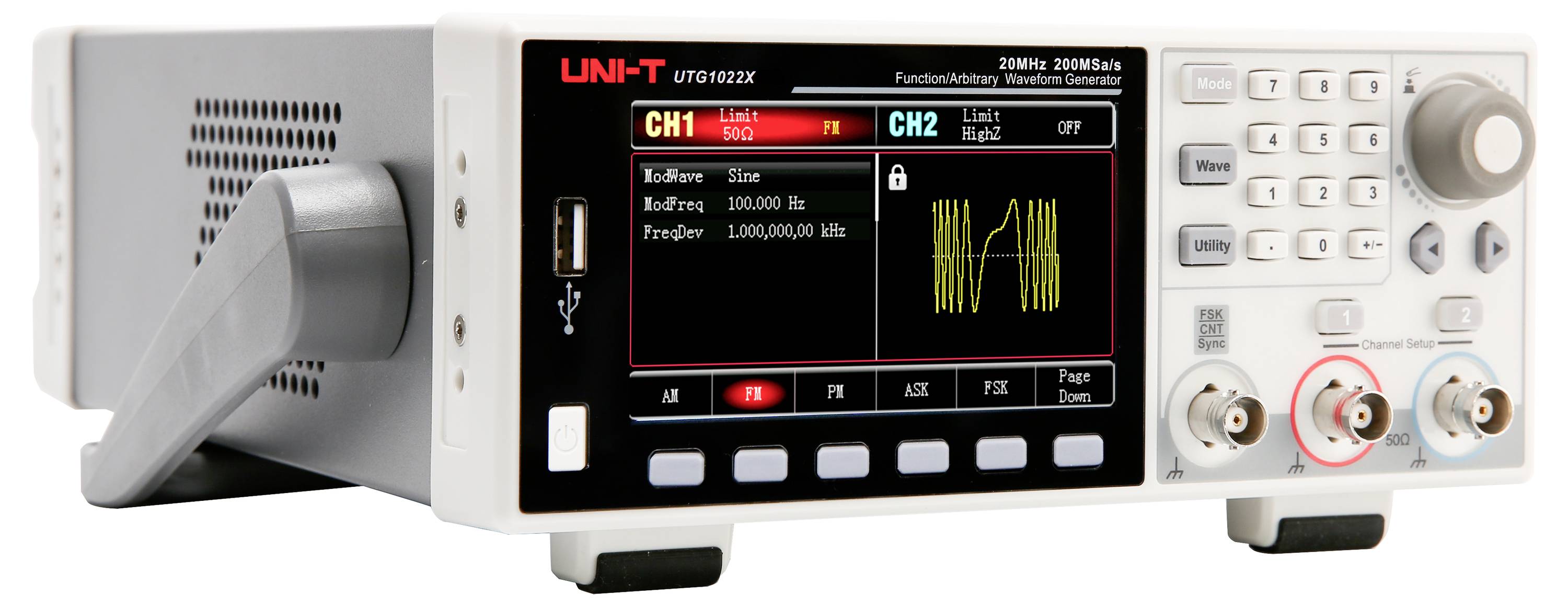

Uni-T UTG1022X Generador de funciones de red 1 µHz - 20 MHz 2 canales Arbitrario-1

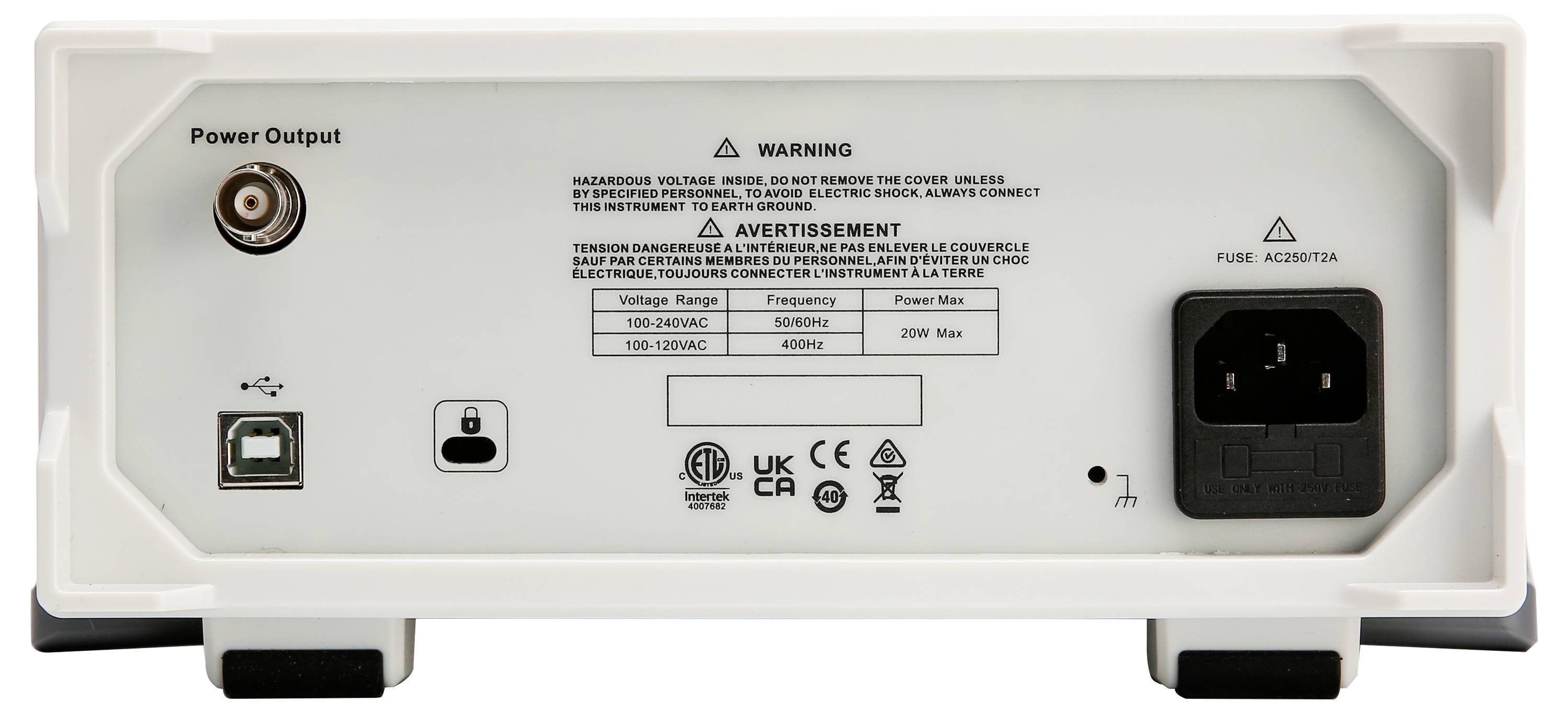

Uni-T UTG1022X Generador de funciones de red 1 µHz - 20 MHz 2 canales Arbitrario-2

1/3

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Mié. 04/11

20 Unidad(es)

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (231,09 € / Unidad)

231,09 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Generador de funciones arbitrarias UNI-T UTG1022X, 40 MHz, 2 canales, 200 MSa/s, 4 kptsPantalla TFT-LCD de 4,3 pulgadas

Frecuencia de salida máxima: 20 MHz
Frecuencia de muestreo: 200 MSa/s
Resolución vertical: 16 bits
Canales: 2
Longitud de onda arbitraria: 4 kpts
Pantalla: TFT-LCD de 4,3 pulgadas

Especificaciones técnicas

Pantalla LCD TFT de 4,3 pulgadas (10,9 cm), WVGA (480 x 272)
Resolución vertical de 16 bits
Frecuencia de muestreo de 200 MSa/s
200 formas de onda arbitrarias integradas
longitud de onda de 4 kpts

formulario de salida de señal: Senoidal, Cuadrada, Rampa, Pulso, Ruido, CC, Arbitraria, AM, FM, PM, ASK, FSK, PSK, PWM

Tipo de producto: Generador de funciones de red

Intervalo de frecuencia: 1 µHz - 20 MHz

Formas de salida de señal: Arbitrario

Sine Rango de frecuencia: 1 µHz bis 20 MHz

factor de distorsión armónica sinusoidal: 0,2 %

área de frecuencia rectángulo: 1 µHz bis 10 MHz

Tiempo de subida, rectángulo: 16 ns

visualización: LCD

Rango de frecuencia Triángulo: 1 µHz bis 1 MHz

ARB Rango de frecuencia: 1 µHz bis 5 MHz

: Estándar de fábrica (sin certificado)

Función móvil: Compatible con (Modos de barrido: lineal y logarítmico)

modulación interna: AM, FM, PM, ASK, FSK, PSK, PWM

modulación externa: ASK, FSK, PSK, PWM y ráfaga/barrido mediante entrada de disparo externa.

Gatillo (síncrono): Interno y externo

Gate (asíncrono): Modo ráfaga controlado disponible

medición de frecuencia externa: Contador de frecuencia integrado de 7 bits (de 100 mHz a 200 MHz)

Dimen.: (Anch. x Alt.) 215 mm x 103 mm

Peso: 2.2 kg

número de canales: 2 canales

Frecuencia (máx.): 20 MHz

Frecuencia (mín.): 1 µHz

características especiales: Amplificador de potencia

Anchura: 215 mm

Altura: 103 mm

las interfaces: Anfitrión USB
Dispositivo USB

Fuente de alimentación: 230 V/CA

tipo: UTG1022X

Documentos y descargas

Ficha técnica

Ficha técnica 3757395 Uni-T UTG1022X Generador de funciones de red 1 µHz - 20 MHz 2 canales Arbitrario

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3757395 Uni-T UTG1022X Generador de funciones de red 1 µHz - 20 MHz 2 canales Arbitrario

Descripción

El UTG1022X ofrece una salida de señal precisa y estable con una resolución de hasta 1 μHz. Se trata de un generador de formas de onda funcionales y arbitrarias, rentable, de alto rendimiento y multifuncional. Produce señales de salida precisas, estables, limpias y con baja distorsión. Gracias a su sencillo funcionamiento, sus excelentes datos de rendimiento técnico y su pantalla gráfica fácil de usar, es un dispositivo versátil para aplicaciones en educación, pruebas y producción.

Este texto es el resultado de una traducción automática.

Modelo

Salida de doble canal con potencia uniforme: Dos salidas independientes de alta potencia con amplitud estable incluso a altas frecuencias.
Fluctuación ultrabaja: Señal de onda cuadrada de hasta 10 MHz con una fluctuación inferior a 200 ps para obtener bordes de señal limpios.
Alta relación señal/ruido: Calidad de señal pura incluso con grandes desfases y bajos niveles de señal.
Módulo amplificador de potencia opcional: hasta 4 W de potencia de salida para aplicaciones exigentes.
Función de ráfaga flexible: Tres modos para generar diferentes secuencias de pulsos.
Múltiples tipos de modulación: Compatibilidad con AM, FM, PM, FSK, ASK, PSK y PWM.
Función de barrido: Barridos de frecuencia lineales y logarítmicos

Volumen de suministro

UTG1022X x 1
Cable de alimentación x 1
Cable USB x 1
Cable pasante BNC-BNC × 1
Cables BNC con pinzas de cocodrilo (rojo y negro) × 3

Observaciones

Otros modelos

- UTG1042X: frecuencia de salida de 40 MHz, frecuencia de muestreo de 200 MSa/s, resolución de 16 bits, 2 canales, longitud de onda arbitraria de 4 kpts, pantalla TFT-LCD de 4,3″.

- UTG1022X-PA: frecuencia de salida de 20 MHz, frecuencia de muestreo de 200 MSa/s, resolución de 16 bits, 2 canales, longitud de onda arbitraria de 4 kpts, pantalla TFT-LCD de 4,3″.

Descripción

Modelo

Salida de doble canal con potencia uniforme: Dos salidas independientes de alta potencia con amplitud estable incluso a altas frecuencias.
Fluctuación ultrabaja: Señal de onda cuadrada de hasta 10 MHz con una fluctuación inferior a 200 ps para obtener bordes de señal limpios.
Alta relación señal/ruido: Calidad de señal pura incluso con grandes desfases y bajos niveles de señal.
Módulo amplificador de potencia opcional: hasta 4 W de potencia de salida para aplicaciones exigentes.
Función de ráfaga flexible: Tres modos para generar diferentes secuencias de pulsos.
Múltiples tipos de modulación: Compatibilidad con AM, FM, PM, FSK, ASK, PSK y PWM.
Función de barrido: Barridos de frecuencia lineales y logarítmicos

Volumen de suministro

UTG1022X x 1
Cable de alimentación x 1
Cable USB x 1
Cable pasante BNC-BNC × 1
Cables BNC con pinzas de cocodrilo (rojo y negro) × 3

Observaciones

Otros modelos

- UTG1042X: frecuencia de salida de 40 MHz, frecuencia de muestreo de 200 MSa/s, resolución de 16 bits, 2 canales, longitud de onda arbitraria de 4 kpts, pantalla TFT-LCD de 4,3″.

- UTG1022X-PA: frecuencia de salida de 20 MHz, frecuencia de muestreo de 200 MSa/s, resolución de 16 bits, 2 canales, longitud de onda arbitraria de 4 kpts, pantalla TFT-LCD de 4,3″.
