Name: Uni-T MSO3054HD Osciloscopio digital 500 MHz 2.5 GSa/s 500 Mpts 12 Bit Analizador lógico 1 UD(S).
Brand: Uni-T
SKU: 3532333
Availability: InStock

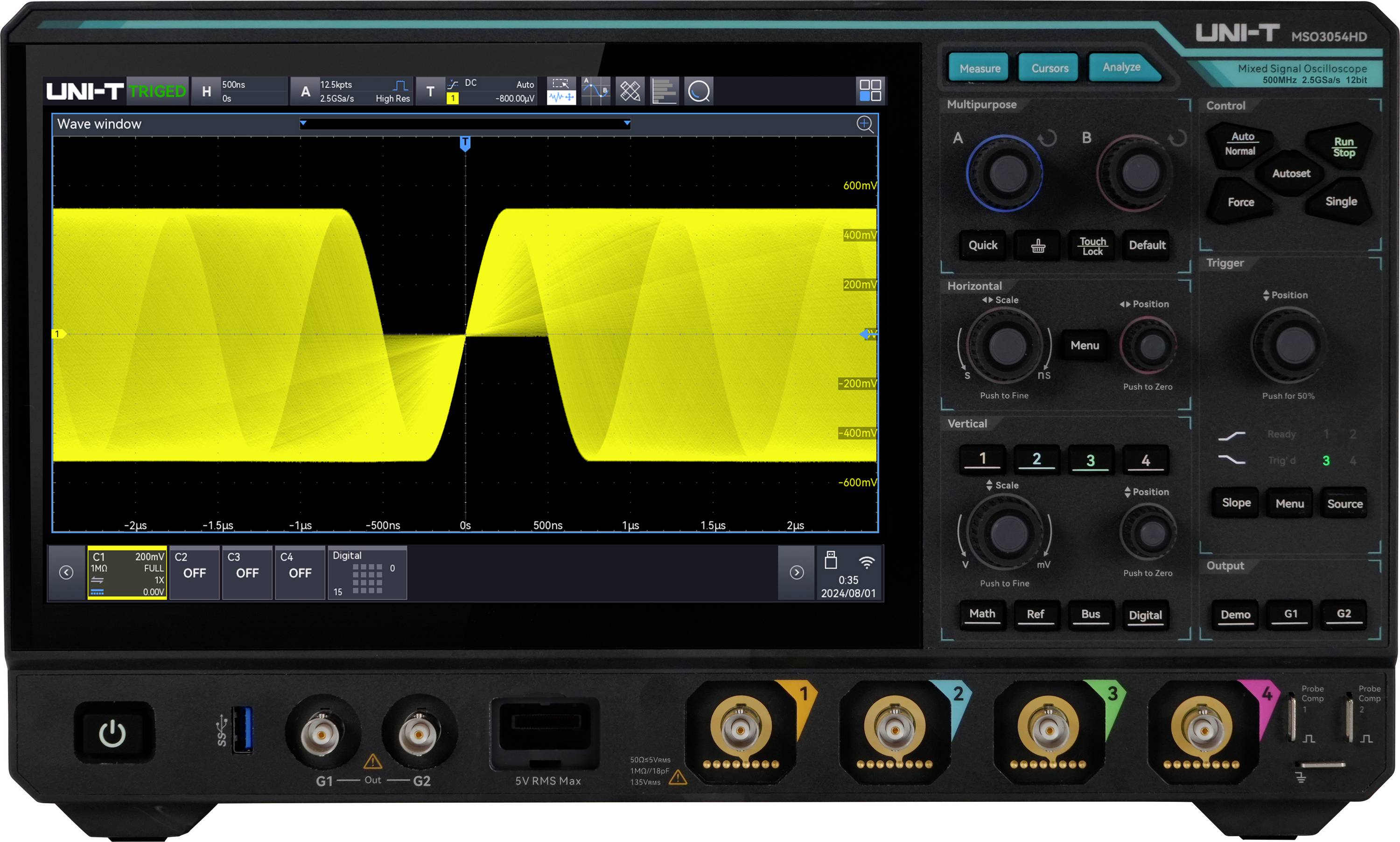

Uni-T MSO3054HD Osciloscopio digital 500 MHz 2.5 GSa/s 500 Mpts 12 Bit Analizador lógico 1 UD(S).-0

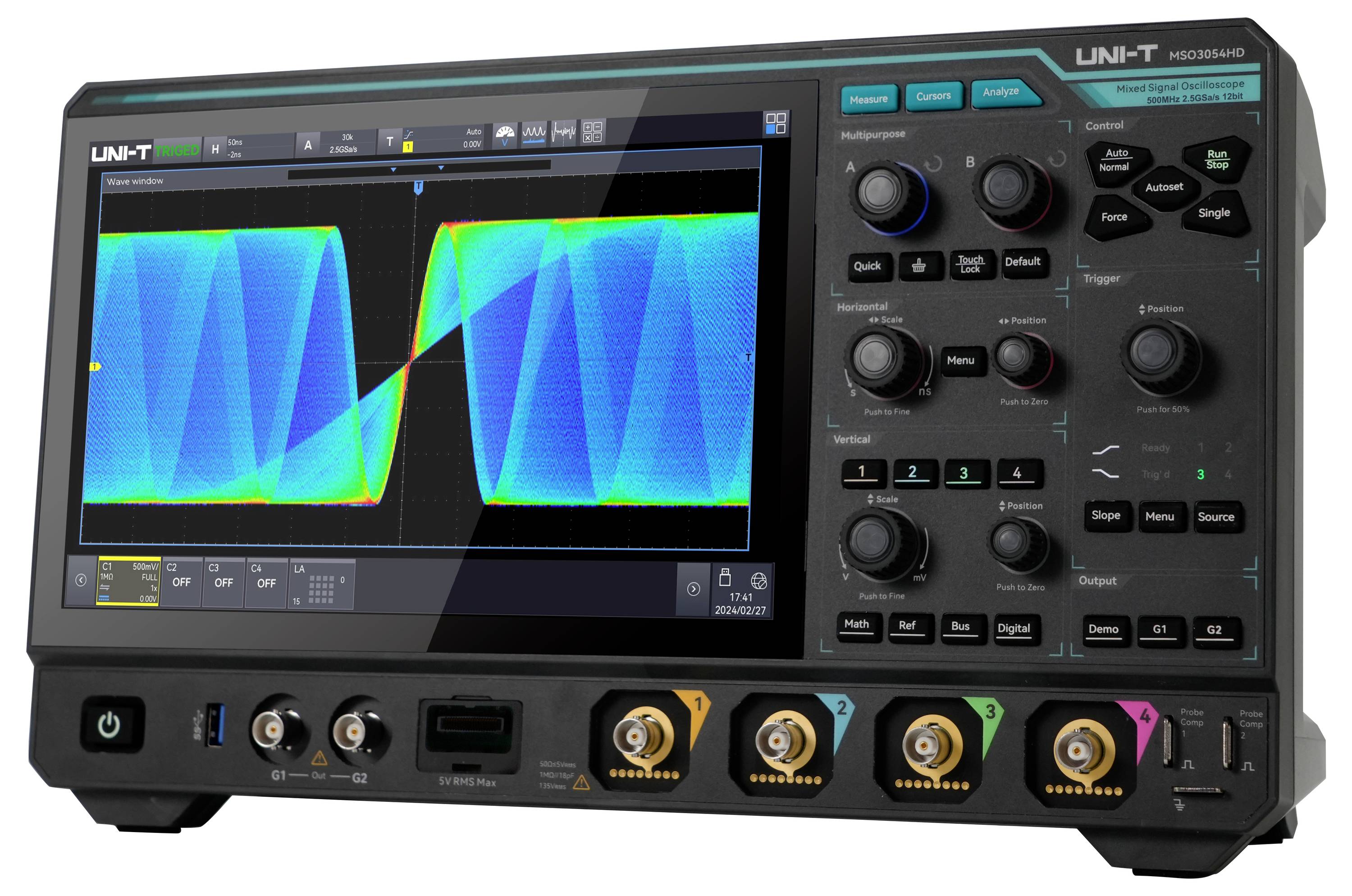

Uni-T MSO3054HD Osciloscopio digital 500 MHz 2.5 GSa/s 500 Mpts 12 Bit Analizador lógico 1 UD(S).-1

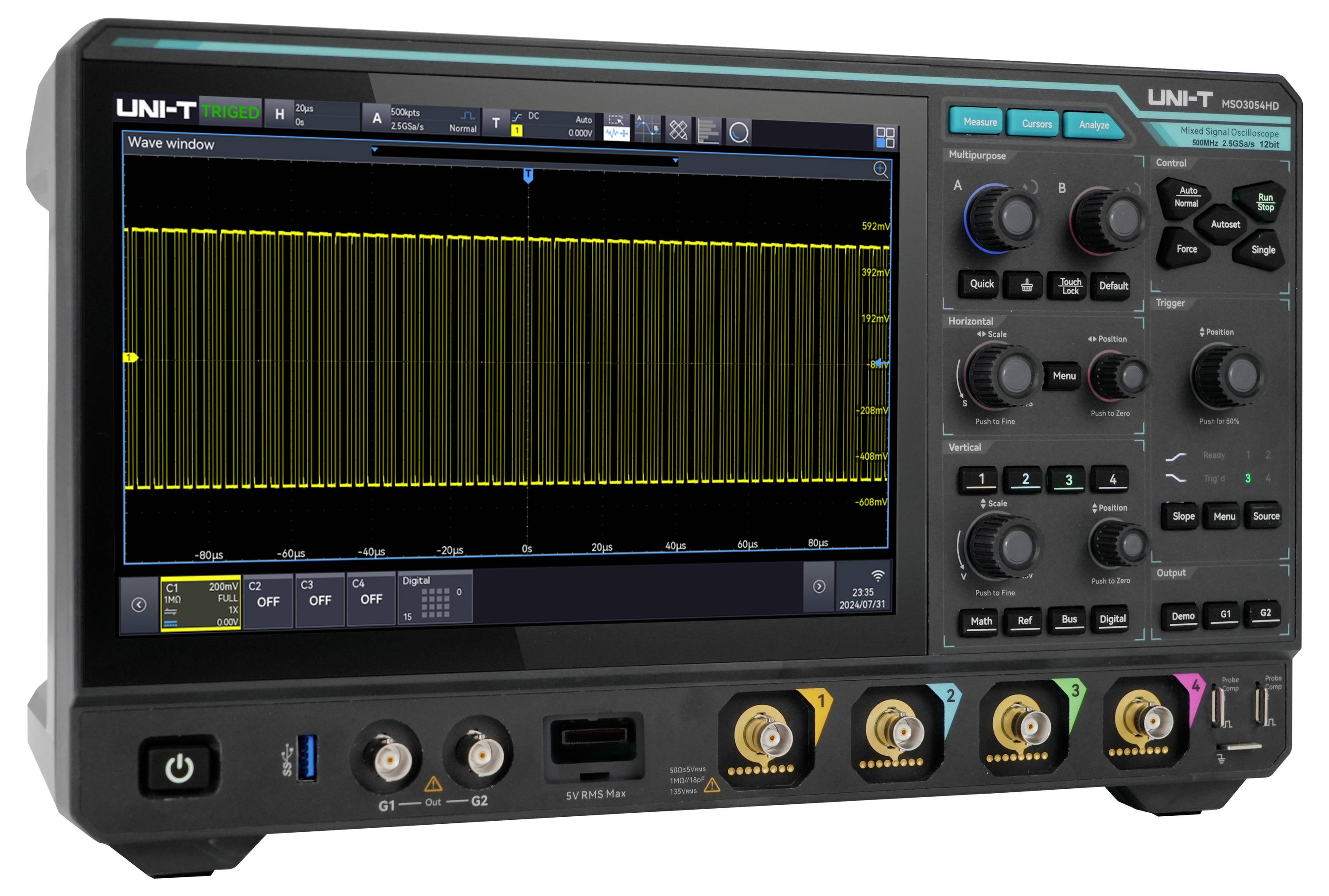

Uni-T MSO3054HD Osciloscopio digital 500 MHz 2.5 GSa/s 500 Mpts 12 Bit Analizador lógico 1 UD(S).-2

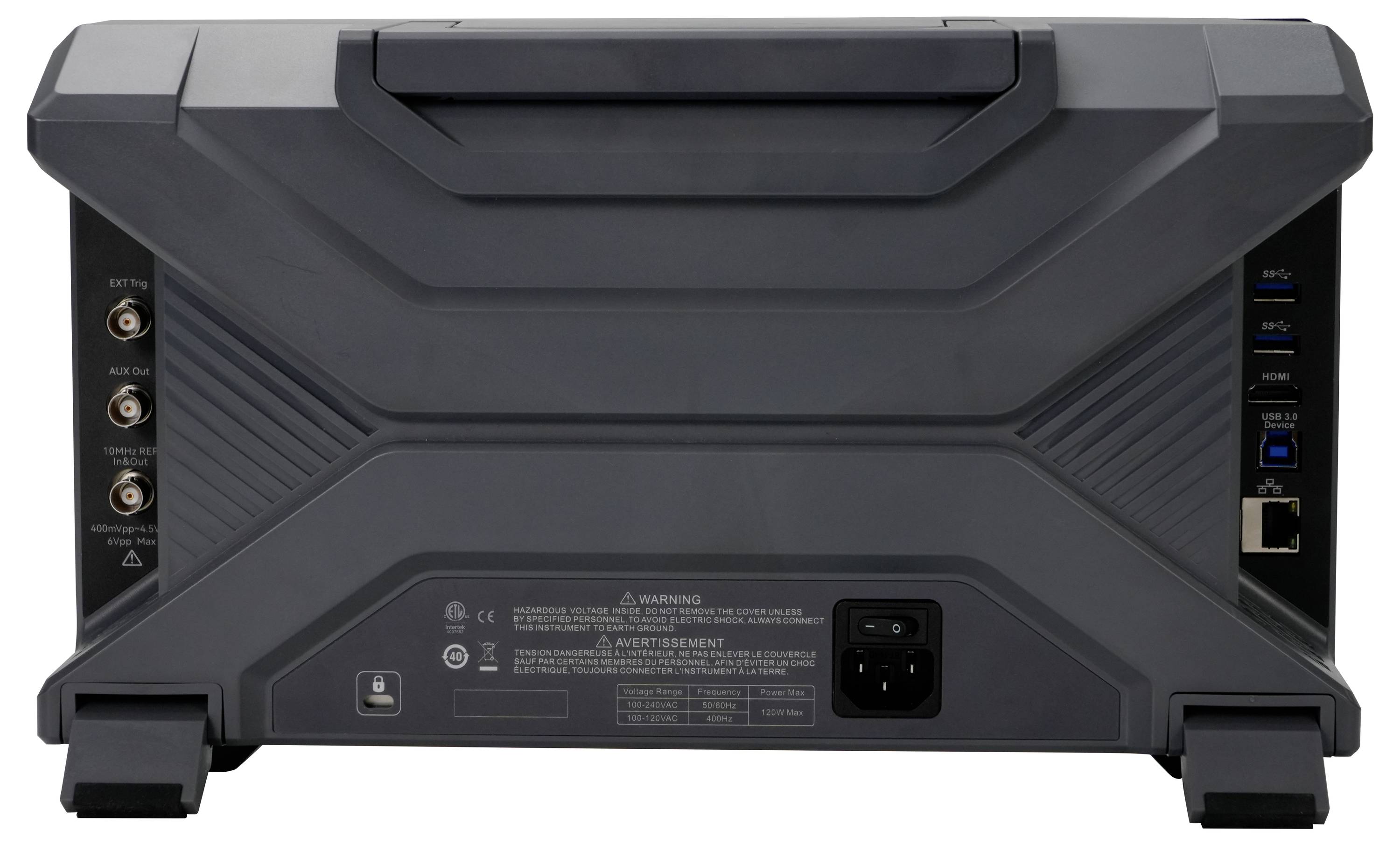

Uni-T MSO3054HD Osciloscopio digital 500 MHz 2.5 GSa/s 500 Mpts 12 Bit Analizador lógico 1 UD(S).-3

1/4

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Mié. 04/11

5 Unidad(es)

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (3424,37 € / Unidad)

3424,37 €

más el IVA aplicable

Envío gratuito

Solo quedan 5 Unidad(es) disponibles

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Osciloscopio de alta resolución de 12 bits UNI-T MSO3054HD

500 MHz
Número máx. de entradas análogas 4

Especificaciones técnicas

Integración funcional 9 en 1: osciloscopio, analizador lógico, generador (opcional), analizador de espectro, voltímetro digital, contador de frecuencia, analizador de protocolo, analizador de diagrama de Bode (opcional), analizador de potencia (opcional).
Tecnología Ultra Phosphor 3.0

Tipo de producto: Osciloscopio digital

Ancho de banda: 500 MHz

Velocidad de muestreo/canal: 2.5 GSa/s

visualización: Pantalla táctil capacitiva multitáctil HD de 10,1 pulgadas y 1280x800 píxeles.

resolución: 12 Bit

Tamaño de la pantalla: 10,1 In.

Osciloscopio, características: Analizador lógico

Número máx. de entradas análogas: 4

: Estándar de fábrica (sin certificado)

Deflexión vertical: De 500 µV/div a 10 V/div

impedancia de entrada: 1 MΩ

acoplamiento de entrada: CC, CA, GND

voltaje de entrada: 400 V

Dimen.: (Lon. x Anch. x Alt.) 106 x 364 x 209 mm

Peso: 3.83 kg

Número máx. de entradas digitales: 16

pantalla,: 1280 x 800 Pixel

Anchura: 364 mm

Altura: 209 mm

longitud: 106 mm

las interfaces: Dispositivo USB
Anfitrión USB
LAN
HDMI

Profundidad de memoria/canal: 500 Mpts

tipo: MSO3054HD

Documentos y descargas

Ficha técnica

Ficha técnica 3532333 Uni-T MSO3054HD Osciloscopio digital 500 MHz 2.5 GSa/s 500 Mpts 12 Bit Analizador lógico 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3532333 Uni-T MSO3054HD Osciloscopio digital 500 MHz 2.5 GSa/s 500 Mpts 12 Bit Analizador lógico 1 UD(S).

Descripción

El MSO3054HD es un osciloscopio de alto rendimiento y alta resolución con un ancho de banda de hasta 500 MHz, una frecuencia de muestreo de 2,5 GSa/s, 4 canales analógicos y 16 digitales, y una profundidad de memoria de hasta 500 Mpts. Gracias a la exclusiva tecnología UltraPhosphor 3.0, logra una velocidad de captura de forma de onda de hasta 1.500.000 wfms/s con 256 niveles de escala de grises. Ofrece un innovador sistema de disparo digital con alta sensibilidad y baja fluctuación, así como numerosas funciones de análisis como análisis de espectro, análisis de potencia, ERES, histograma, prueba de máscara, grabación de forma de onda, análisis de protocolo y más. La pantalla táctil capacitiva de 10,1 pulgadas con control multitáctil, combinada con prácticos botones de selección rápida, garantiza un funcionamiento especialmente intuitivo y una experiencia de usuario optimizada.

Este texto es el resultado de una traducción automática.

Modelo

Alta resolución de 16 bits: Combina un convertidor analógico-digital (ADC) de 12 bits con la tecnología ERES de 4 bits para lograr una resolución efectiva de 16 bits, mostrando con precisión las estructuras de señal finas y suprimiendo eficazmente las interferencias.
Ultra Phosphor 3.0: Permite una velocidad de adquisición de formas de onda de hasta 1.500.000 wfms/s en modo secuencial con un tiempo muerto mínimo inferior a 1 μs, ideal para capturar anomalías de señal esporádicas.
Funcionalidad nueve en uno: integra osciloscopio, analizador lógico, generador de funciones/formas de onda arbitrarias, analizador de espectro, analizador de protocolos, analizador de potencia, analizador de diagramas de Bode, contador de frecuencia de alta precisión y voltímetro digital en un solo dispositivo.
Análisis exhaustivo de protocolos: Admite 12 protocolos comunes, incluidos UART, I²C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT, I²S, MIL-STD-1553, ARINC 429 y Manchester, con una decodificación rápida de 200M de datos en menos de 1 segundo.
Funciones de análisis de rendimiento: Ofrece funciones integrales como análisis PSRR, análisis de respuesta de control de lazo cerrado, evaluación de la calidad de la energía, análisis de armónicos de corriente y de corriente de irrupción para evaluar y optimizar la estabilidad del sistema y la eficiencia energética.
Prueba de máscara acelerada por hardware: Cumple con el estándar 6σ con una duración de prueba inferior a 1 segundo, lo que permite una validación eficiente de la calidad de la señal.

Volumen de suministro

1x MSO3054HD (osciloscopio de alta definición de 4 canales, 500 MHz y 12 bits)
1 cable de alimentación
1 cable de datos USB 3.0, 1 m, USB A–B
2 sondas pasivas UT-P06
1 cable pasante BNC-BNC
1 cable BNC con pinzas de cocodrilo (rojo/negro)
1x agente antivaho, 3 g
1 certificado de calibración
1x Instrucciones de seguridad (multilingües)
1x Guía de inicio rápido (inglés)

Observaciones

Osciloscopio digital: estándar

Analizador de espectro: Estándar

Voltímetro digital: estándar

Contador de frecuencia de alta precisión: estándar

Analizador de protocolos: Estándar – RS232/422/485/UART, I²C, SPI

Analizador de protocolo: Opcional - MSO3000HD-CAN, MSO3000HD-CANFD, MSO3000HD-LIN, MSO3000HD-FLEX, MSO3000HD-SENT, MSO3000HD-AUDIO, MSO3000HD-MIL1553, MSO3000HD-ARINC429, MSO3000HD-MANCH

Analizador lógico: Opcional – 16 canales (hardware estándar), utilizable con la sonda del analizador lógico UT-M15 (opcional).

Generador de funciones/formas de onda arbitrarias con análisis de diagrama de Bode: Opcional – MSO3000HD-AWG

Análisis de rendimiento: Opcional – MSO3000HD-PWR
