Similar a la imagen

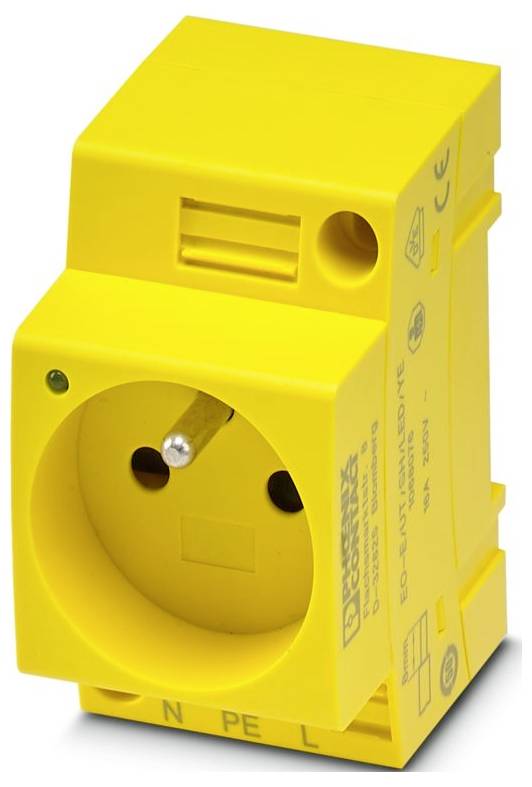

Toma de corriente Phoenix Contact EO-E/UT/SH/LED/YE Amarillo (Lon. x Anch. x Alt.) 59.2 x 45 x 75 mm
Tipo de producto
Toma de corriente
Tipo de protección
IP20
tipo
EO-E/UT/SH/LED/YE
Color del fabricante
Amarillo
Material
PA
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número (Tamaño del paquete 5 UD(S).)
Total (12,77 € / Unidad)
63,86 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Tipo de conexión: Conexión por tornillo
- Rosca del tornillo: M3
- Par de apriete: 0,5 ... 0,6 Nm
- Sección transversal del conductor flexible: 0,25 mm² ... 2,5 mm²
- Sección transversal del conductor rígido: 0,2 mm² ... 4 mm²
- Sección transversal del conductor AWG: 24 ... 12 (convertido a IEC)
- Ancho: 45 mm
- Altura: 75 mm
- Profundidad: 59,2 mm
- Color: amarillo (RAL 1018)
- Clase de inflamabilidad según UL 94: V0
- Condiciones ambientales: Condiciones ambientales
- Tipo de seguridad: IP20
- Temperatura ambiente (funcionamiento): -5 °C ... 40 °C (según IEC 60884-1, valor promedio durante un período de 24 horas que no supere los +35 °C)
- Temperatura ambiente (almacenamiento/transporte): -25 °C ... 60 °C (para períodos cortos, no superiores a 24 horas, de -60 °C a +70 °C)
- Normas/Regulaciones: NF C61-314; IEC 60884-1
- Nota: La corriente nominal especificada no se aplica a las variantes de fusibles. En estos dispositivos, la corriente viene determinada por el fusible instalado.
- Tipo de montaje: para montaje en un riel de montaje en la interfaz de servicio o montaje directo.
- Material aislante: PA
- Longitud de desprendimiento: 8 mm
- Tensión nominal: 250 V CA (50 Hz)
- General: General
- Especificación de prueba: DIN EN 50155 (VDE 0115-200):2022-06
- Resultado: Examen aprobado
- Uso de material aislante estático a bajas temperaturas: -60 °C
- Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)): 130 °C
- Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R22: HL 1 - HL 3
- Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R23: HL 1 - HL 3
- Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R24: HL 1 - HL 3
- Normas: Normas
- Índice de temperatura relativa del material aislante (Elec., UL 746 B): 130 °C
- Corriente nominal: 16 A
- Frecuencia: f1 = 5 Hz a f2 = 250 Hz
- Humedad admisible (almacenamiento/transporte): 30% ... 70%
- Ruido de oscilación/banda ancha: Ruido de oscilación/banda ancha
- Espectro: Categoría de prueba de vida útil 2, montado en el bogie
- Nivel ASD: 6,12 (m/s²)²/Hz
- Aceleración: 30 g
- Duración de la prueba por eje: 5 horas
- Instrucciones de la prueba: ejes X, Y y Z (positivo y negativo)
- Schocken: Schocken
- Forma de onda de choque: Semisinusoidal
- Duración del choque: 18 ms
- Número de choques por dirección: 3
- Indicador de estado: sí
- Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R26: HL 1 - HL 3
- Código de país: Francia
- Lehrdorn: A3;B3
- Sección transversal del conductor flexible [AWG]: 24 ... 14 (convertido a IEC)
- Sección transversal del conductor flexible (casquillo sin funda de plástico): 0,25 mm² ... 2,5 mm²
- Sección transversal del conductor flexible (casquillo con funda de plástico): 0,25 mm² ... 2,5 mm²
- Sección transversal del conductor flexible (2 conductores de la misma sección transversal con doble casquillo y funda de plástico): 0,2 mm² ... 4 mm²
- Profundidad en NS 35/7.5: 60 mm
- Profundidad en NS 35/15: 67,5 mm
- Diámetro del orificio: 4,4 mm
- Contacto del material: CuZn38
- Tipo de conector: Conector tipo E
- Tipo de producto
Toma de corriente
- tipo
EO-E/UT/SH/LED/YE
- Color del fabricante
Amarillo
- Material
PA
IP20
- Clase de protección
IP20
- longitud
59.2 mm
- Anchura
45 mm
- Altura
75 mm
- Dimen.
(Lon. x Anch. x Alt.) 59.2 x 45 x 75 mm
- Tipo de conexión
Conexión atornillada
- Tensión de medición
250 V/AC
- Corriente de medición
16 A
- Sección del conductor (máx.)
4 mm²
- Sección del conductor (mín.)
0.2 mm²
- Tipo de montaje
Riel de soporte (barra DIN)
Montaje fijo
- Regletas de enchufes, características
Dispositivo de seguridad infantil
- Profundidad
59.2 mm
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3562583 Toma de corriente Phoenix Contact EO-E/UT/SH/LED/YE Amarillo (Lon. x Anch. x Alt.) 59.2 x 45 x 75 mm
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3562583 Toma de corriente Phoenix Contact EO-E/UT/SH/LED/YE Amarillo (Lon. x Anch. x Alt.) 59.2 x 45 x 75 mm
Descripción
Toma de corriente con protección táctil mejorada/obturador, luz indicadora, conector tipo E, terminal de tornillo, color amarillo, tensión nominal: 250 V CA (50 Hz), corriente nominal: 16 A, para montaje en carril DIN en la interfaz de servicio o montaje directo, normas/reglamentos: NF C61-314, IEC 60884-1, código de país: Francia
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
