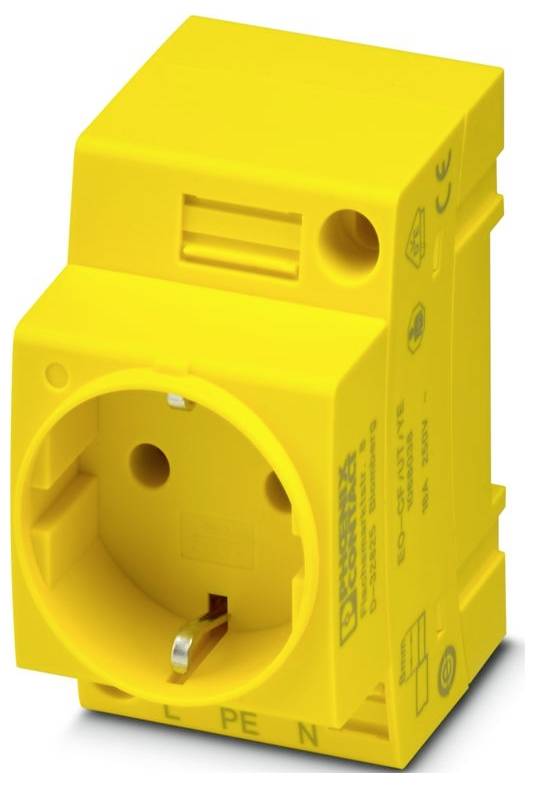

Toma de corriente Phoenix Contact EO-CF/UT/YE Amarillo 1.8 W (Lon. x Anch. x Alt.) 62.1 x 45 x 75 mm
Tipo de producto
Toma de corriente
Potencia
1.8 W
Tipo de protección
IP20
tipo
EO-CF/UT/YE
Color del fabricante
Amarillo
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número (Tamaño del paquete 5 UD(S).)
Total (8,23 € / Unidad)
41,17 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Tipo de conexión: Conexión por tornillo
- Rosca del tornillo: M3
- Par de apriete: 0,5 ... 0,6 Nm
- Sección transversal del conductor flexible: 0,25 mm² ... 2,5 mm²
- Sección transversal del conductor rígido: 0,2 mm² ... 4 mm²
- Sección transversal del conductor AWG: 24 ... 12 (convertido a IEC)
- Ancho: 45 mm
- Altura: 75 mm
- Profundidad: 62,1 mm
- Color: amarillo (RAL 1018)
- Clase de inflamabilidad según UL 94: V0
- Condiciones ambientales: Condiciones ambientales
- Tipo de seguridad: IP20
- Temperatura ambiente (funcionamiento): -45 °C ... 70 °C (rango máximo de temperatura de funcionamiento, incluido el autocalentamiento; véase la curva de reducción de potencia).
- Temperatura ambiente (almacenamiento/transporte): -45 °C ... 70 °C
- Normas/Regulaciones: VDE 0620-1
- Tipo de montaje: para montaje en un riel de montaje en la interfaz de servicio o montaje directo.
- Material aislante: PA
- Longitud de desprendimiento: 8 mm
- Tensión nominal: 250 V CA (50 Hz)
- Nota de funcionamiento: Este enchufe no está diseñado para aplicaciones de alta carga (HL), como cargadores de vehículos eléctricos y grandes calefactores radiantes.
- Pérdida de potencia máxima en condiciones nominales: 1,8 W
- Especificación de prueba: DIN EN 50155 (VDE 0115-200):2022-06
- Resultado: Examen aprobado
- Uso de material aislante estático a bajas temperaturas: -60 °C
- Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)): 130 °C
- Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R22: HL 1 - HL 3
- Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R23: HL 1 - HL 3
- Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R24: HL 1 - HL 3
- Normas: Normas
- Índice de temperatura relativa del material aislante (Elec., UL 746 B): 130 °C
- Corriente nominal: 16 A
- Frecuencia: f1 = 5 Hz a f2 = 250 Hz
- Humedad admisible (almacenamiento/transporte): 30% ... 70%
- Ruido de oscilación/banda ancha: Ruido de oscilación/banda ancha
- Espectro: Categoría de prueba de vida útil 2, montado en el bogie
- Nivel ASD: 6,12 (m/s²)²/Hz
- Aceleración: 30 g
- Duración de la prueba por eje: 5 horas
- Instrucciones de la prueba: ejes X, Y y Z (positivo y negativo)
- Schocken: Schocken
- Forma de onda de choque: Semisinusoidal
- Duración del choque: 18 ms
- Número de choques por dirección: 3
- Indicador de estado: no
- Protección contra incendios para Vehículos ferroviarios (DIN EN 45545-2) R26: HL 1 - HL 3
- Disipación de calor calorimétrica NFPA 130 (ASTM E 1354): 28 MJ/kg
- Inflamabilidad superficial NFPA 130 (ASTM E 162): superada
- Densidad óptica específica de gases de combustión NFPA 130 (ASTM E 662): aprobada
- Prueba de toxicidad por humo NFPA 130 (SMP 800C): superada
- Código de país: Alemania
- Lehrdorn: A3;B3
- Sección transversal del conductor flexible [AWG]: 24 ... 14 (convertido a IEC)
- Sección transversal del conductor flexible (casquillo sin funda de plástico): 0,25 mm² ... 2,5 mm²
- Sección transversal del conductor flexible (casquillo con funda de plástico): 0,25 mm² ... 2,5 mm²
- Sección transversal del conductor flexible (2 conductores de la misma sección transversal con casquillo de extremo de cable doble y funda de plástico): 0,2 mm² ... 4 mm²
- Profundidad en NS 35/7.5: 63 mm
- Profundidad en NS 35/15: 70,5 mm
- Diámetro del orificio: 4,4 mm
- Contacto del material: CuZn38
- Tipo de conector: Conector frontal CF
- Tipo de producto
Toma de corriente
- tipo
EO-CF/UT/YE
1.8 W
- Color del fabricante
Amarillo
- Material
PA
IP20
- Clase de protección
IP20
- longitud
62.1 mm
- Anchura
45 mm
- Altura
75 mm
- Dimen.
(Lon. x Anch. x Alt.) 62.1 x 45 x 75 mm
- Tipo de conexión
Conexión atornillada
- Tensión de medición
250 V/AC
- Corriente de medición
16 A
- Sección del conductor (máx.)
4 mm²
- Sección del conductor (mín.)
0.2 mm²
- Tipo de montaje
Riel de soporte (barra DIN)
Montaje fijo
- Profundidad
62.1 mm
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3562466 Toma de corriente Phoenix Contact EO-CF/UT/YE Amarillo 1.8 W (Lon. x Anch. x Alt.) 62.1 x 45 x 75 mm
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3562466 Toma de corriente Phoenix Contact EO-CF/UT/YE Amarillo 1.8 W (Lon. x Anch. x Alt.) 62.1 x 45 x 75 mm
Descripción
Toma de corriente, tipo de enchufe CF, tipo de conexión: terminal de tornillo, color: amarillo, tensión nominal: 250 V CA (50 Hz), corriente nominal: 16 A, para montaje en carril DIN en la interfaz de servicio o montaje directo, normas/reglamentos: VDE 0620-1, código de país: Alemania
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
