Name: Teledyne LeCroy Oszilloskop-Tastkopf Sonda 2.5 GHz 10:1 8 V
Brand: Teledyne LeCroy
SKU: 3864038
Availability: BackOrder

Teledyne LeCroy Oszilloskop-Tastkopf Sonda 2.5 GHz 10:1 8 V-0

Ficha técnica (PDF)

N.º pieza fabr.:

N.º artículo:

Disponible en breve

Vendido y enviado por Conrad Electronic

Número

Unidad(es)

Total (6749,00 € / Unidad)

6749,00 €

IVA incl.

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Sonda de osciloscopio activa de alta impedancia Teledyne LeCroy, 2,5 GHz, 0,6 pF, 1 MΩ

10:1
Ancho de banda 2.5 GHz

Especificaciones técnicas

Impedancia de salida: 50 Ω

Tipo de producto: Sonda

Ancho de banda: 2.5 GHz

relación del divisor: 10:1

Tiempo de subida: 180 ps

Tensión nominal: 8 V

Capacidad de entrada: 0,6 pF

resistencia de entrada: 1000 kΩ

Tipo: ZS2500A

: Estándar de fábrica (sin certificado)

Peso: 110 g

La longitud del cable: 1.3 m

Capacidad de calibrado: Estándar de fábrica

Compatible con (datos): Osciloscopios Teledyne LeCroy con interfaz ProBus

Documentos y descargas

Ficha técnica

Ficha técnica 3864038 Teledyne LeCroy Oszilloskop-Tastkopf Sonda 2.5 GHz 10:1 8 V

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3864038 Teledyne LeCroy Oszilloskop-Tastkopf Sonda 2.5 GHz 10:1 8 V

Descripción

Los ingenieros a menudo necesitan muestrear señales de alta frecuencia con una alta fidelidad de señal. Las sondas pasivas típicas con alta resistencia de entrada (R) y capacitancia (C) proporcionan una buena respuesta a frecuencias bajas, pero sobrecargan el circuito a frecuencias más altas y distorsionan la señal. Las sondas de voltaje activas se caracterizan por una alta resistencia de entrada (R) y una baja capacitancia de entrada (C) para reducir la carga del circuito en todo el ancho de banda de la sonda y del osciloscopio. Gracias a su baja carga de circuito y a un formato compacto que permite realizar mediciones incluso en lugares de difícil acceso, la sonda de tensión activa se convierte en la herramienta estándar de uso diario para una amplia variedad de señales y puntos de contacto.

Este texto es el resultado de una traducción automática.

Modelo

Las sondas de la serie ZS-A son sondas activas de alta impedancia y baja capacitancia que garantizan una alta fidelidad de señal hasta 4 GHz. Su diseño compacto y su amplia gama de accesorios garantizan que la sonda de la serie ZS-A esté a la altura de cualquier tarea de medición exigente.

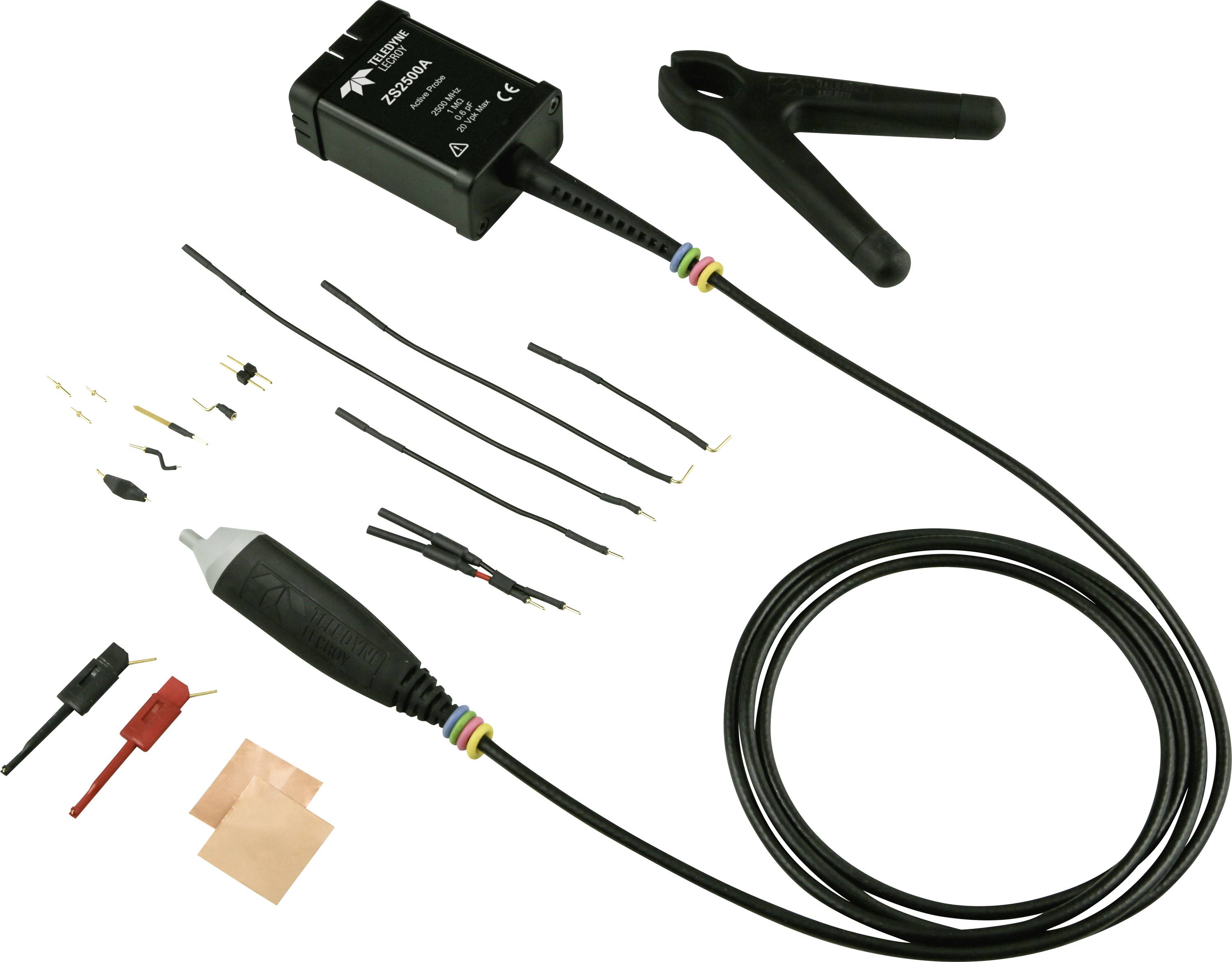

Volumen de suministro

1 sonda ZS2500A
2 puntas rectas estándar (PK-ZS-001)
1x Punta Pogo (PK-ZS-017)
1 adaptador de clavija cuadrada de 2,54 mm (PK-ZS-018)
Adaptador para PCB de 2 x 2,54 mm (PK-ZS-024)
1x Cable recto corto (PK-ZS-022)
1x Cable recto con clavija larga (PK-ZS-023)
1x Adaptador de cable en Y (PK-ZS-014)
1x Cable corto en ángulo recto (PACC-LD003)
1x Cable de ángulo recto largo (PACC-LD004)
1x Cable de tierra desplazado / cable Z (PK-ZS-016)
1x Cuchilla rectificada estrecha (PK-ZS-021)
1x Cuchilla rectificada ancha (PK-ZS-015)
2 cintas de cobre (PK-ZS-009)
1 par de micro pinzas (PK-ZS-007R/B)
1x Soporte para muestras de mano alzada (PK-ZS-019)

Descripción

Modelo

Las sondas de la serie ZS-A son sondas activas de alta impedancia y baja capacitancia que garantizan una alta fidelidad de señal hasta 4 GHz. Su diseño compacto y su amplia gama de accesorios garantizan que la sonda de la serie ZS-A esté a la altura de cualquier tarea de medición exigente.
