Teledyne LeCroy Oszilloskop-Tastkopf Sonda 1 GHz 10:1 15 V
Ficha técnica (PDF)
N.º pieza fabr.:
N.º artículo:
Número
Total (2349,00 € / Unidad)
2349,00 €
IVA incl.
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Sonda de osciloscopio activa de alta impedancia Teledyne LeCroy, 1 GHz, 0,9 pF, 1 MΩ
- 10:1
- Ancho de banda 1 GHz
Especificaciones técnicas
- Impedancia de salida: 50 Ω
- Tipo de producto
Sonda
- Ancho de banda
1 GHz
- relación del divisor
10:1
- Tiempo de subida
500 ps
- Tensión nominal
15 V
- Capacidad de entrada
0,9 pF
- resistencia de entrada
1000 kΩ
- Tipo
ZS1000A
Estándar de fábrica (sin certificado)
- Peso
110 g
- La longitud del cable
1.3 m
- Capacidad de calibrado
Estándar de fábrica
- Compatible con (datos)
Osciloscopios Teledyne LeCroy con interfaz ProBus
Documentos y descargas
Ficha técnica
Ficha técnica 3864036 Teledyne LeCroy Oszilloskop-Tastkopf Sonda 1 GHz 10:1 15 V
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3864036 Teledyne LeCroy Oszilloskop-Tastkopf Sonda 1 GHz 10:1 15 V
Descripción
Los ingenieros a menudo necesitan muestrear señales de alta frecuencia con una alta fidelidad de señal. Las sondas pasivas típicas con alta resistencia de entrada (R) y capacitancia (C) proporcionan una buena respuesta a frecuencias bajas, pero sobrecargan el circuito a frecuencias más altas y distorsionan la señal. Las sondas de voltaje activas se caracterizan por una alta resistencia de entrada (R) y una baja capacitancia de entrada (C) para reducir la carga del circuito en todo el ancho de banda de la sonda y del osciloscopio. Gracias a su baja carga de circuito y a un formato compacto que permite realizar mediciones incluso en lugares de difícil acceso, la sonda de tensión activa se convierte en la herramienta estándar de uso diario para una amplia variedad de señales y puntos de contacto.
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Modelo
- Las sondas de la serie ZS-A son sondas activas de alta impedancia y baja capacitancia que garantizan una alta fidelidad de señal hasta 4 GHz. Su diseño compacto y su amplia gama de accesorios garantizan que la sonda de la serie ZS-A esté a la altura de cualquier tarea de medición exigente.

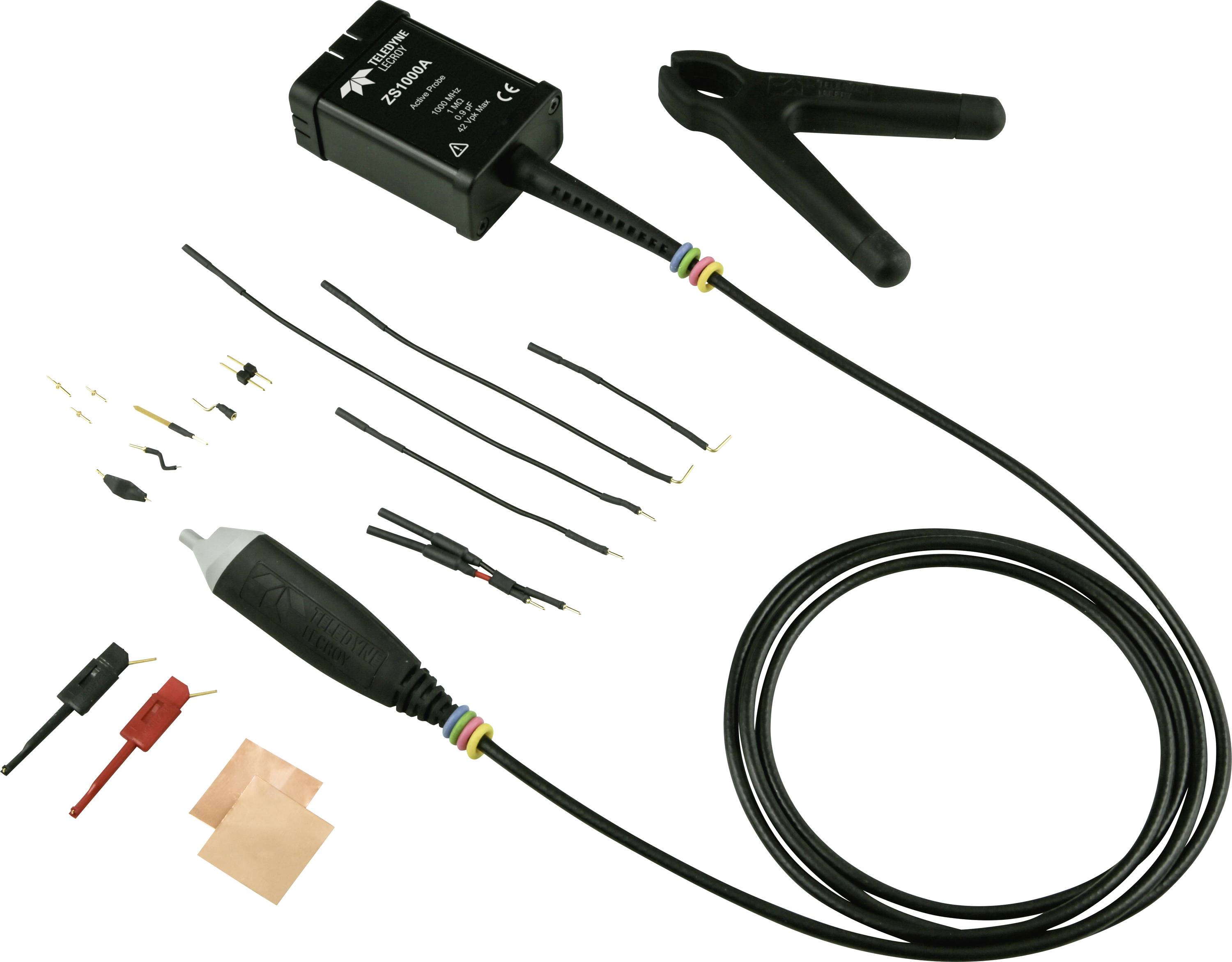

Volumen de suministro
- Sonda ZS1000A
- 2 puntas fijas estándar (PK-ZS-001)
- 1x punta de contacto con resorte / punta pogo (PK-ZS-017)
- 1 adaptador de clavija cuadrada de 2,54 mm (PK-ZS-018)
- Adaptador para PCB de 2 x 2,54 mm (PK-ZS-024)
- 1x Cable recto corto / 7 cm (PK-ZS-022)
- 1x Cable recto con clavija, largo / 13 cm (PK-ZS-023)
- 1 adaptador en Y (PK-ZS-014)
- 1 cable corto en ángulo / 5 cm (PACC-LD003)
- 1 cable angular de 10 cm de largo (PACC-LD004)
- 1x Cable de tierra desplazado / cable Z (PK-ZS-016)
- 1 placa de tierra estrecha (PK-ZS-021)
- 1 placa de tierra ancha (PK-ZS-015)
- 2 cintas adhesivas de cobre (PK-ZS-009)
- 1 par de micro pinzas (rojas y negras, PK-ZS-007R/B)
- 1x Soporte para sonda de mano alzada (PK-ZS-019)
