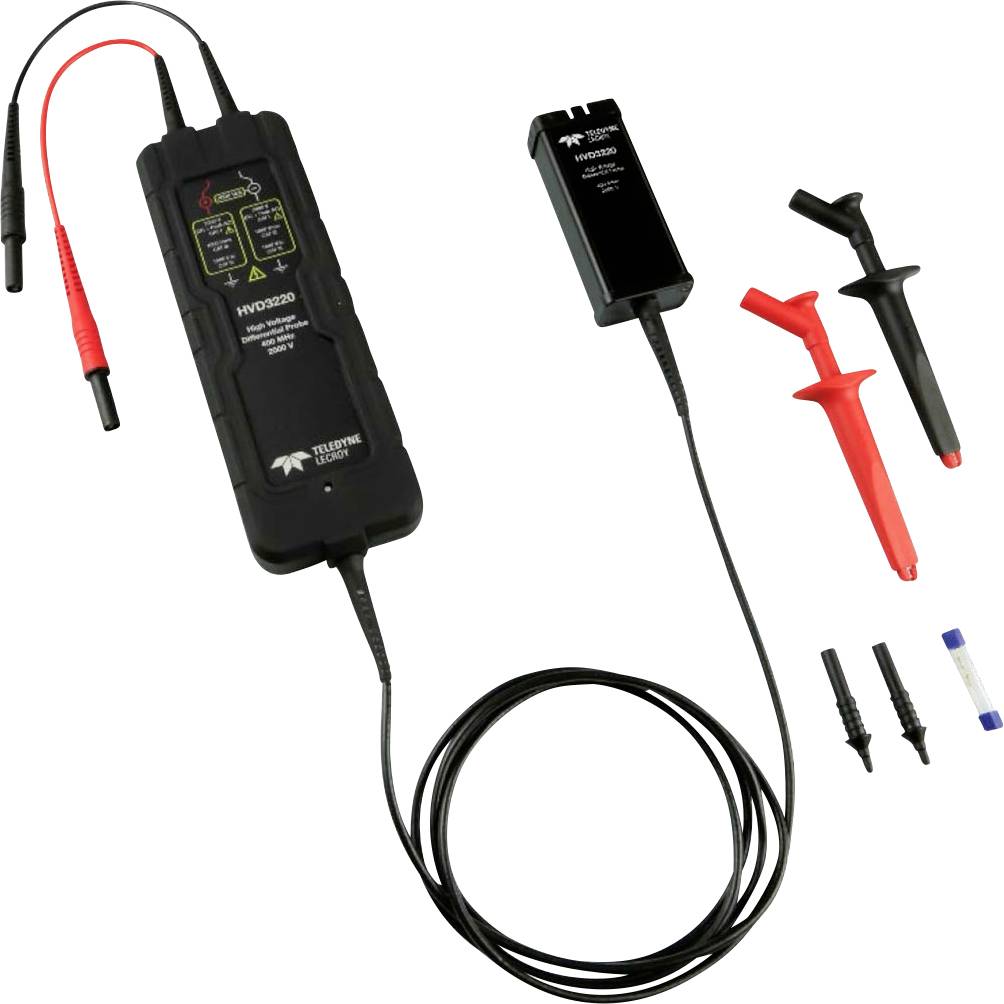

Name: Teledyne LeCroy HVD3220 Sonda de corriente 1 UD(S).
Brand: Teledyne LeCroy
SKU: 2361661
Availability: BackOrder

Teledyne LeCroy HVD3220 Sonda de corriente 1 UD(S).-0

EAN:

N.º pieza fabr.:

N.º artículo:

Disponible en breve

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (7752,10 € / Unidad)

7752,10 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Sonda diferencial de alta tensión de 400 MHz (2 kV)

Hasta un 0,35% de precisión de ganancia
Modelos con clasificación de seguridad CAT de 2 kV
Los rangos de voltaje diferencial más amplios disponibles
Relación de rechazo de modo común excepcional (CMRR) en un amplio rango de frecuencias

Especificaciones técnicas

Ancho de banda (solo sonda)
400 MHz
Tiempo de subida 10-90%
875 ps
Límites de prueba CMRR, 23 C.80 dB @ DC 60 dB @ 1 MHz
Rango de voltaje diferencial (atenuación de 500 veces): 2000 V (CC + CA pico) de 35 V / div a 500 V / div, hasta 1500 V de compensación
Rango de voltaje diferencial (atenuación de 250 veces): 1000 V (CC + CA pico) de 14 V / div a 34,5 V / div, hasta 750 V de compensación
Rango de voltaje diferencial (atenuación de 100 veces): 400 V (CC + CA pico) de 7 V / div a 13,8 V / div, hasta 300 V de compensación
Rango de voltaje diferencial (atenuación de 50 veces): 200 V (CC + CA pico) de 500 mV / div a 6,9 V / div, hasta 150 V de compensación
Voltaje de modo común (ya sea de entrada a tierra): ± 2000 V (CC + CA pico)
Voltaje máximo de entrada a tierra (cualquier entrada a tierra): ± 2000 Vpk (nominal, cualquier entrada a tierra)

Tipo de producto: Sonda de corriente

Compatible con la marca (accesorios para medidores): Teledyne LeCroy

categoría de medición: CAT III 1000 V
CAT III 1500 V

Compatible con: Teledyne LeCroy HDO4000
Teledyne LeCroy HDO6000

tipo: HVD3220

Documentos y descargas

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2361661 Teledyne LeCroy HVD3220 Sonda de corriente 1 UD(S).

Descripción

Relación de rechazo de modo común excepcional
El CMRR para las sondas es excepcional para frecuencias muy altas y mejora significativamente la capacidad de medición en los entornos ruidosos con un modo común alto en la electrónica de potencia. El alto CMRR en combinación con el bajo ruido de la sonda y la alta capacidad de compensación ofrece opciones de medición superiores en comparación con otras sondas diferenciales de alta tensión.

Mediciones de alta precisión
Las sondas de la serie HVD3220 proporcionan una precisión de ganancia del 1% y permiten mediciones de voltaje precisas. La función AutoZero garantiza una mayor precisión de la medición al permitir que se calibren pequeñas desviaciones de compensación de la medición.

Mayor cobertura de aplicaciones
La serie HVD3000A cubre toda la gama de aplicaciones, desde fuentes de alimentación en modo conmutado de 120/240 V hasta dispositivos eléctricos en la clase 600 V y la clase 5 kV. Cada modelo tiene la mejor precisión de ganancia disponible, el rango de voltaje diferencial y de compensación más amplio y un CMRR superior.

Clasificación CAT III de 1500 VCC
El HVD3220 admite mediciones de energía solar fotovoltaica (PV) con 1500 VCC de acuerdo con la norma IEC / EN 61010-031: 2015. Tiene un CAT III de 1500 VDC y un CAT I de 2000 V (DC + PeakAC).

Integración completa de la sonda
La interfaz ProBus suministra alimentación y comunicación a la sonda, por lo que no se requieren baterías ni una fuente de alimentación por separado. La atenuación se selecciona automáticamente según la configuración del rango de ganancia del osciloscopio (V / Div).
