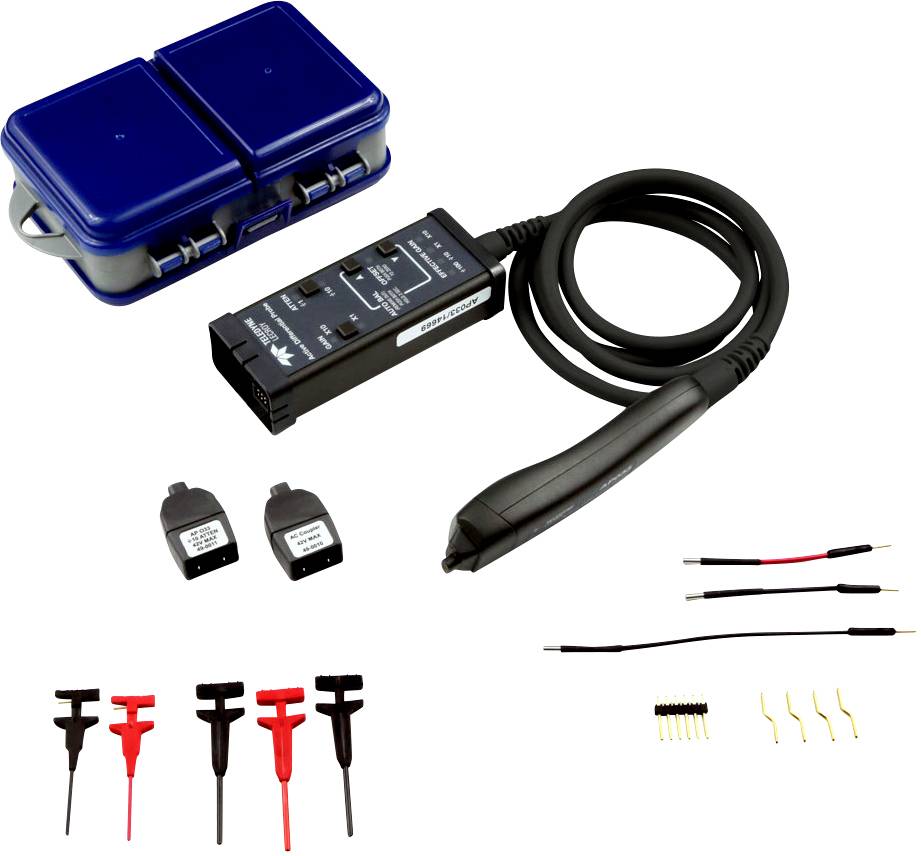

Teledyne LeCroy AP033 Sonda diferencial 500 MHz 10:1

Totalmente integrado: con la interfaz ProBus ™, el AP033 se convierte en una parte integral del osciloscopio. La sensibilidad y el desplazamiento de la sonda se pueden controlar a través del panel frontal del osciloscopio, el panel frontal de la sonda o mediante comandos de control remoto (GPIB o RS-232). La sensibilidad, el desplazamiento, la capacitancia de entrada y el rango de voltaje de modo común se muestran en la pantalla del osciloscopio. No se requiere fuente de alimentación externa cuando se utiliza con un osciloscopio digital LeCroy.

Amplio rango dinámico: el AP033 ofrece un rango de sensibilidad de ganancia x10 a atenuación ÷ 10 (incluso ÷ 100 con atenuador acoplable) para diferentes señales. Cuando se utiliza con un osciloscopio LeCroy, la sensibilidad se puede ajustar continuamente de 200 µV / div a 1 V / div.

Con sensibilidades altas, se seleccionan ganancia x10 y atenuación ÷ 1. Esto crea un ruido de entrada de 4 nV / √Hz, rango de voltaje de modo común de ± 5 V (CMVR) y compensación de CC diferencial de ± 400 mV. A sensibilidades más bajas, se eligen la ganancia x1 y la atenuación ÷ 10, lo que conduce a un CMVR de ± 50 V y un desplazamiento diferencial de ± 4 V.

La capacitancia de entrada es solo 2 pF / lado (1 pF diferencial) si se selecciona atenuación ÷ 10. Los factores de deflexión de 2 mV / div a 1 V / div se pueden lograr con solo 2 pF / capacitancia de entrada lateral y ± 50 V CMVR.
