Realice mediciones de corriente dinámicas más precisas basadas en derivaciones con las sondas de corriente de la serie TICP. Su amplio ancho de banda, rangos de medición flexibles, aislamiento galvánico completo y ruido extremadamente bajo le permiten ir más allá de los límites tradicionales, lo que resulta ideal para mediciones de bajo ruido en derivaciones de corriente en secciones de circuitos libres de potencial.

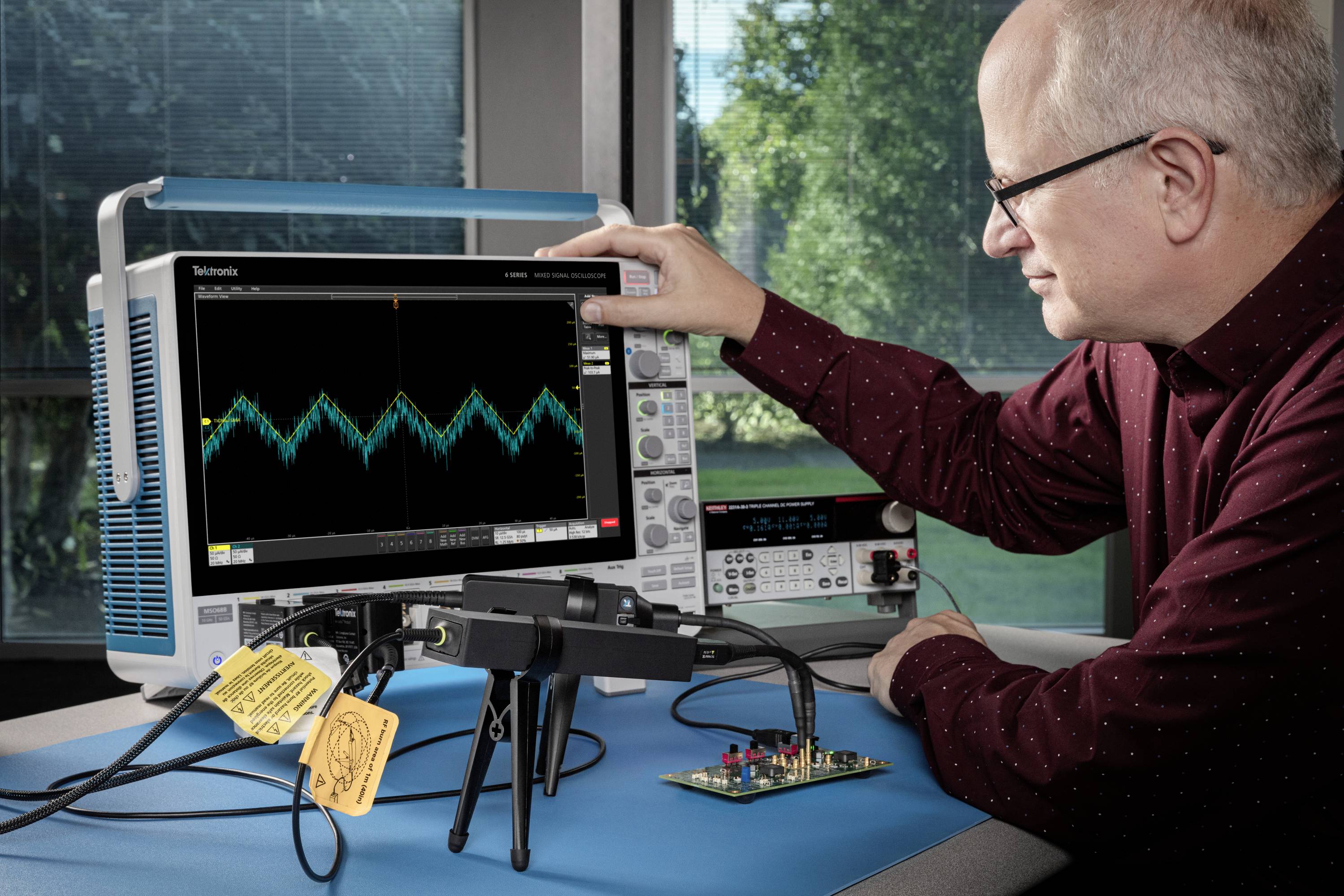

Un hito en la medición de corriente con osciloscopios.
Las sondas de corriente TICP, junto con derivadores o reguladores de voltaje de alto rendimiento, permiten realizar mediciones de corriente continua de hasta varios cientos de MHz. Elija entre tres modelos que se adapten a sus necesidades y presupuesto.

El aislamiento completo de radiofrecuencia entre la punta de la sonda y el osciloscopio evita los bucles de tierra y reduce significativamente el ruido de modo común.

La baja atenuación, la impedancia de entrada de 50 Ω y los picos apantallados garantizan un bajo nivel de ruido.

Tres anchos de banda: 250 MHz, 500 MHz, 1 GHz
Relación de rechazo en modo común (CMRR) de hasta 90 dB a 1 MHz.
Contribución de ruido< 4,7 nV/√Hz (< 150 μV a 1 GHz)


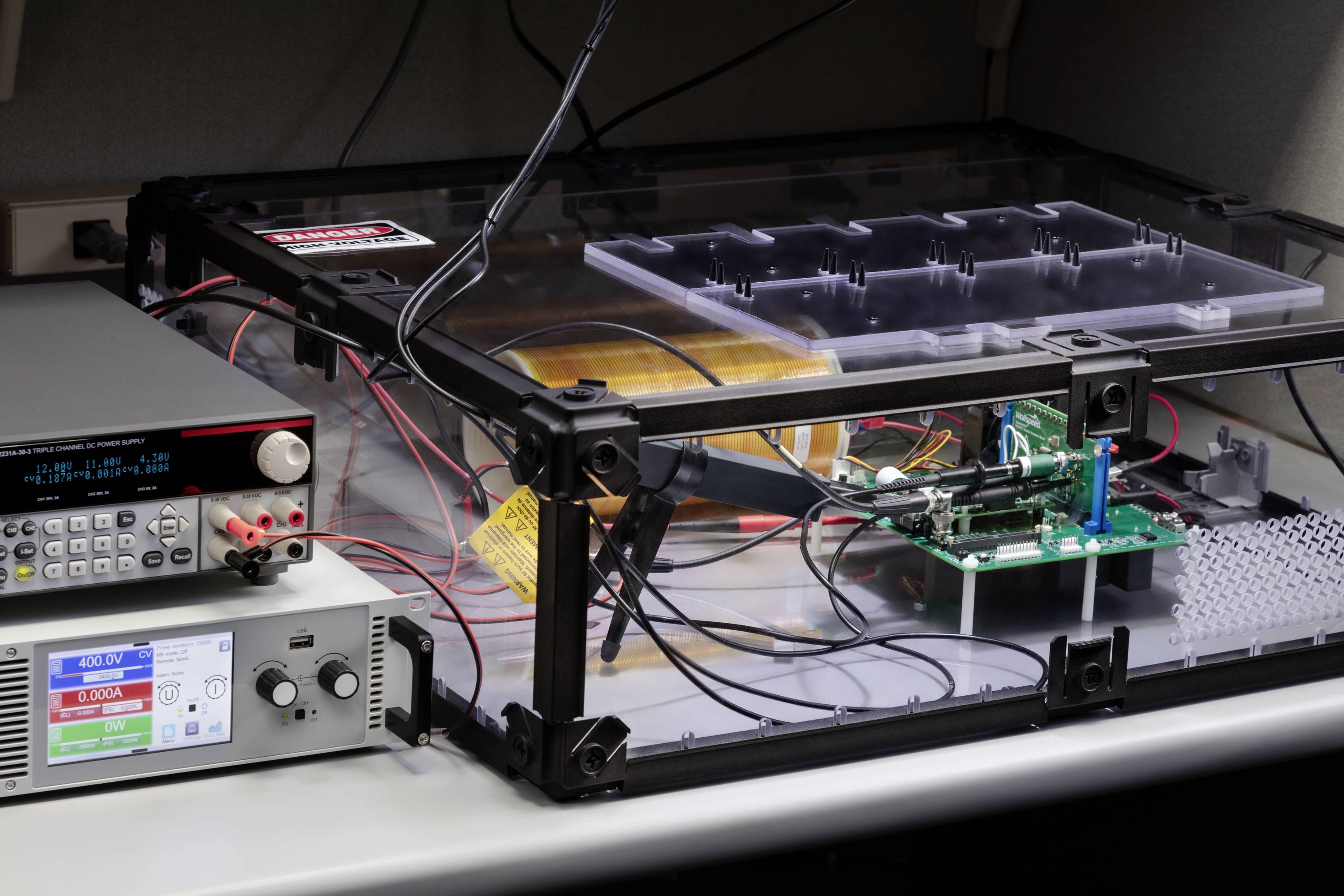

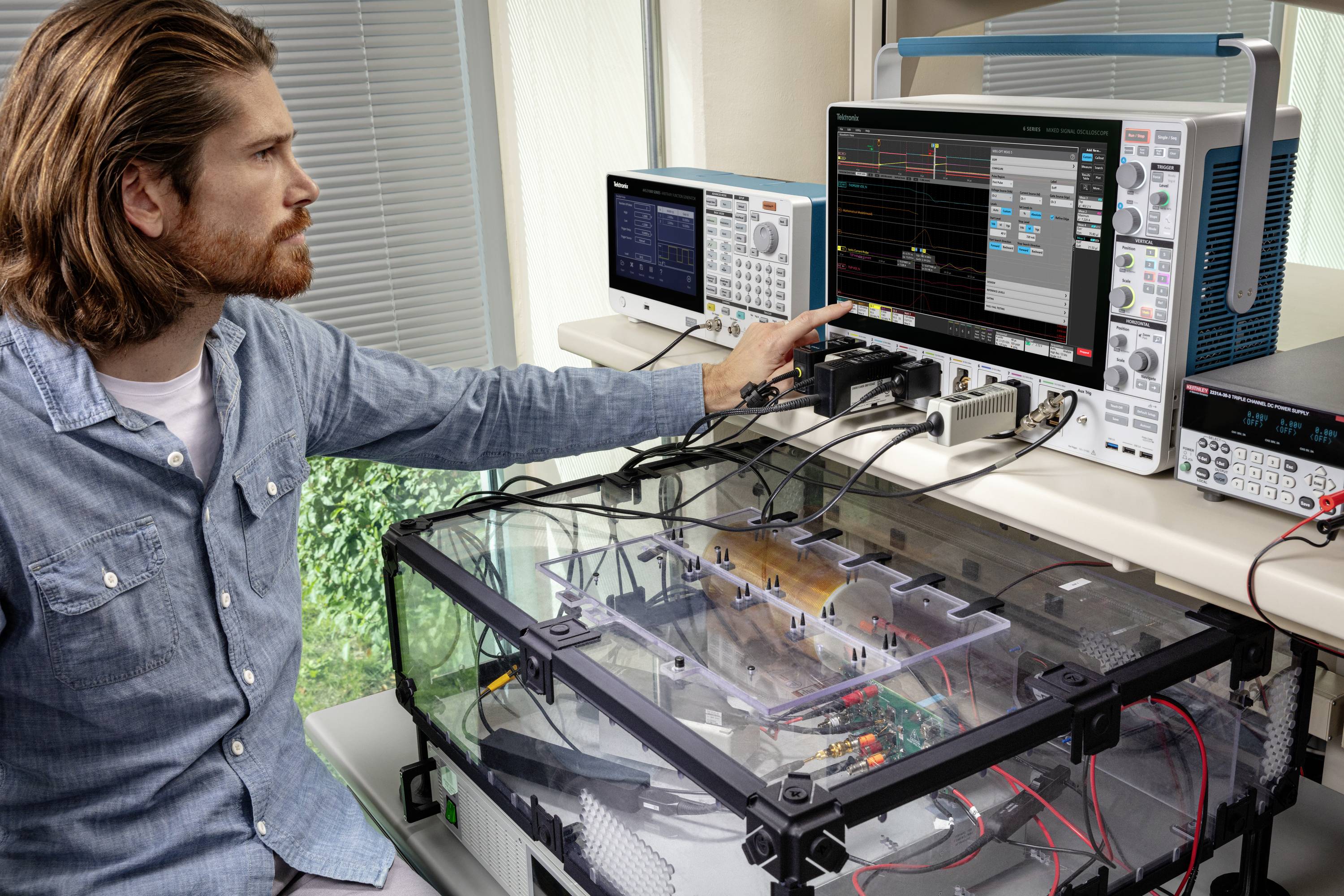

Obtenga nuevos conocimientos sobre los convertidores de potencia de SiC y GaN.
Para medir corrientes que cambian rápidamente en dispositivos de conmutación de banda prohibida ancha, las sondas de derivación pueden proporcionar un ancho de banda mayor que las sondas de pinza. El aislamiento IsoVu elimina los bucles de tierra, permite realizar mediciones en circuitos de alta tensión y ofrece un rechazo de modo común extremadamente alto. Esto hace que las sondas TICP sean ideales para mediciones de corriente en derivaciones y CVR en transistores FET de conmutación de SiC y GaN de lado alto.

Ancho de banda: 250 MHz, 500 MHz o 1 GHz
Voltaje de modo común de 1800 VRMS
Relación de rechazo en modo común (CMRR) de hasta 90 dB a 1 MHz.
Clasificación de seguridad CAT II de 1000 V

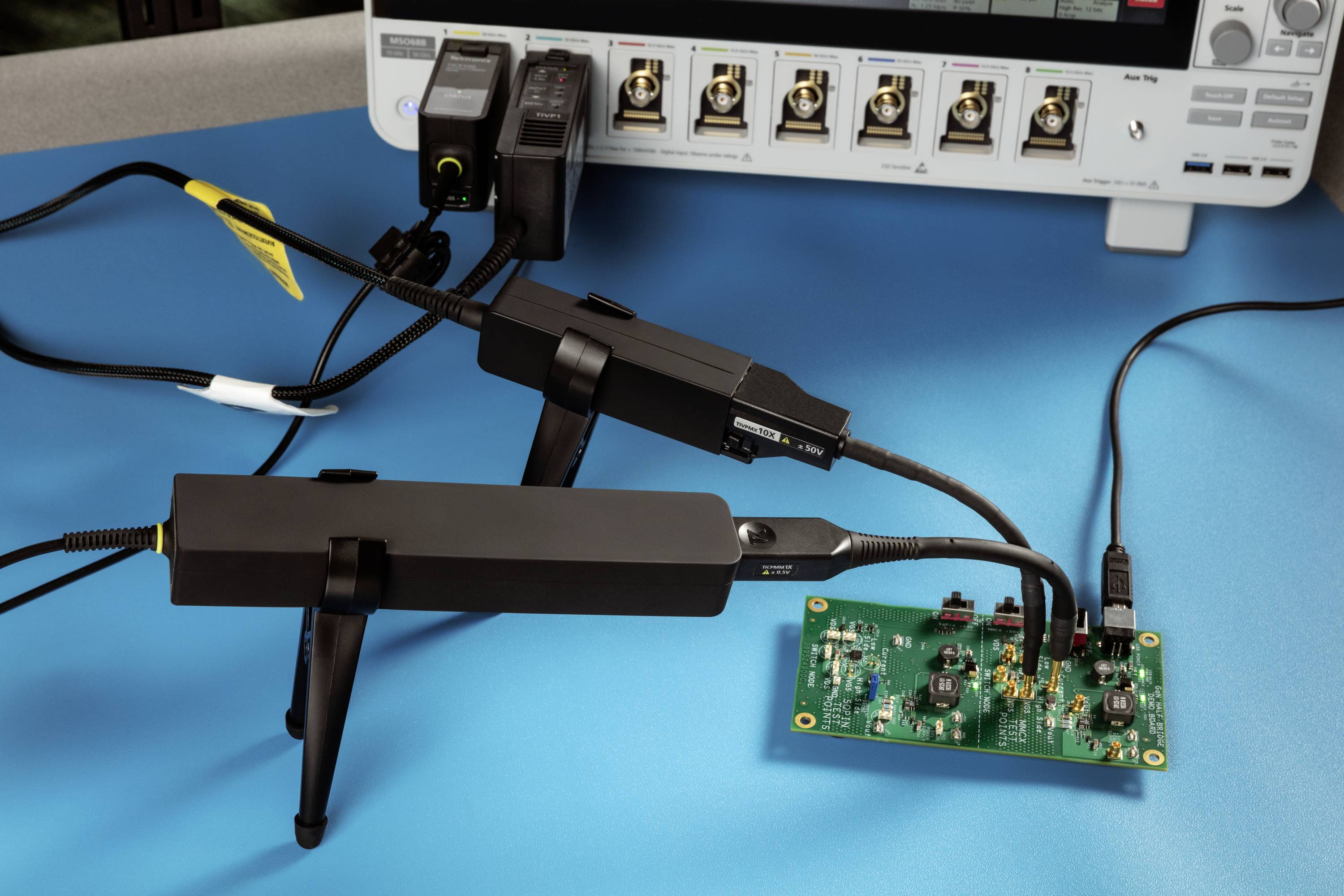

En combinación con las sondas de voltaje IsoVu, se obtiene una imagen de bajo ruido del rendimiento de la conmutación.


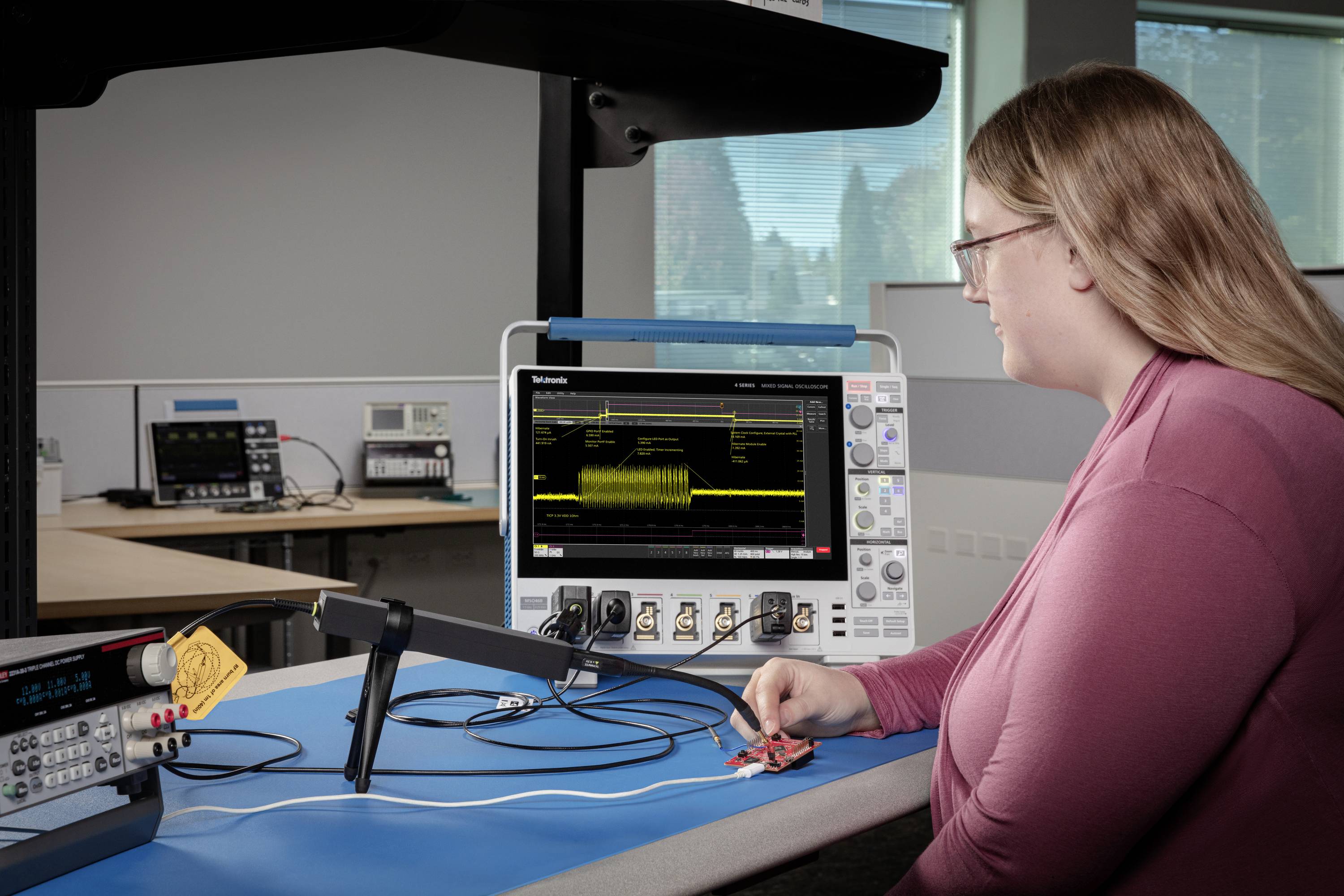

Medición del consumo de corriente en nanosegundos y microamperios en diseños de baja potencia.
La medición precisa de corrientes dinámicas de bajo nivel puede ser crucial para optimizar la gestión de la energía en dispositivos móviles y de IoT. Las sondas y derivaciones TICP, junto con su osciloscopio, le permiten observar el consumo de energía durante ciertas actividades del sistema y las transiciones de los estados de reposo a los estados activos, en conjunto con los accesos a la memoria y las operaciones de entrada/salida.

Ancho de banda de hasta 1 GHz
Contribución de ruido< 4,7 nV/√Hz (< 150 μV a 1 GHz)
Mide fácilmente rieles de 12, 24 o 48 V o superiores.
Combínelo con sondas Power Rail para el análisis multirraíl de redes de distribución eléctrica.


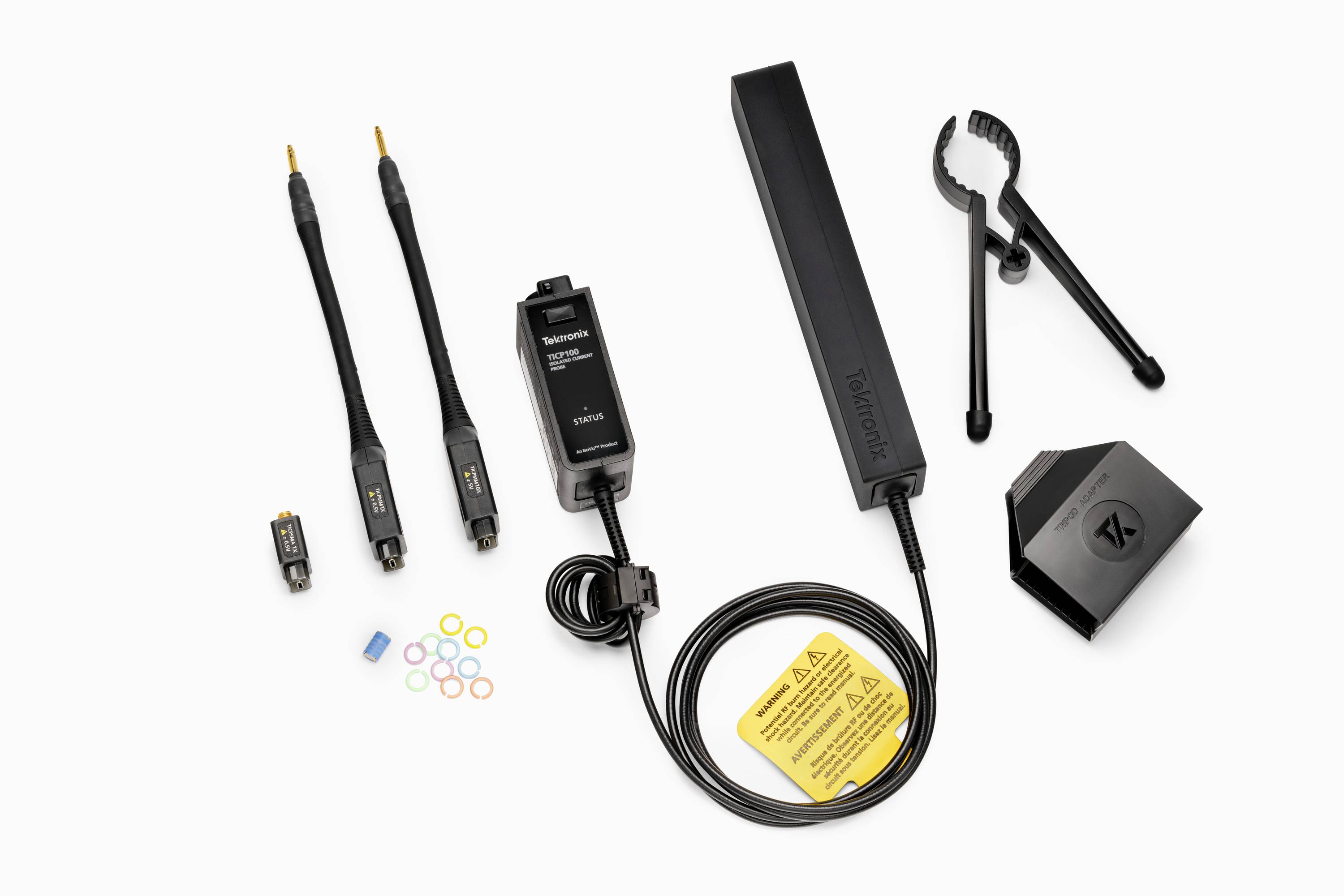

Minimizar los problemas de conexión
Las sondas y puntas TICP están diseñadas para minimizar la sobrecarga de conexión y, al mismo tiempo, limitar el ruido. Las puntas están diseñadas para doblarse fácilmente, lo que reduce la tensión en las conexiones y permite conexiones sencillas y fiables con la muestra de prueba.

Los extremos terminan en conectores MMCX blindados de alto ancho de banda.
Utilizar con adaptadores estándar para conectores SMA o BNC.
Adaptación a conectores de 25 milésimas de pulgada para la conexión a derivaciones y puntos de prueba integrados.
Incluye adaptadores para bípode y trípode para mayor estabilización.

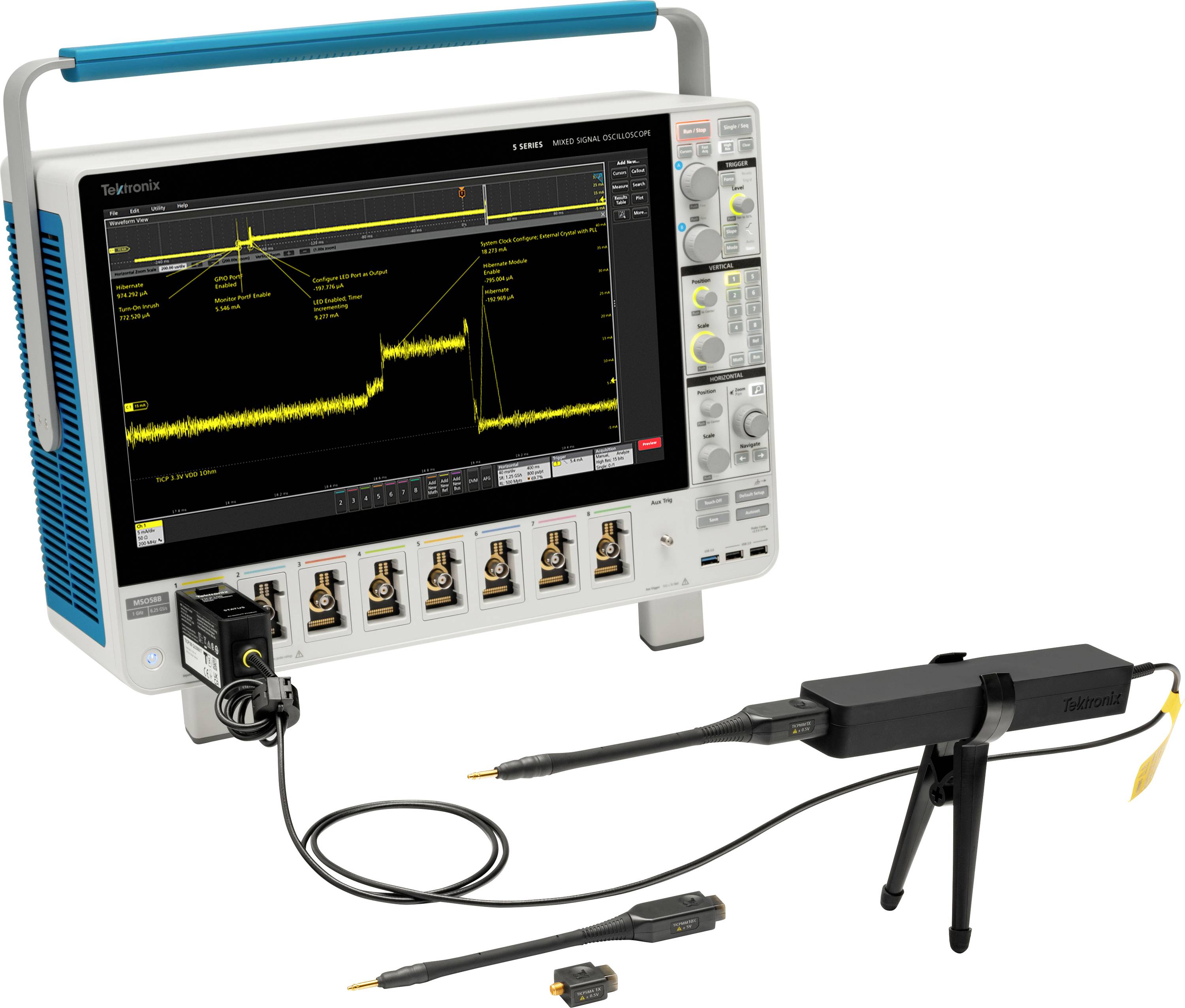

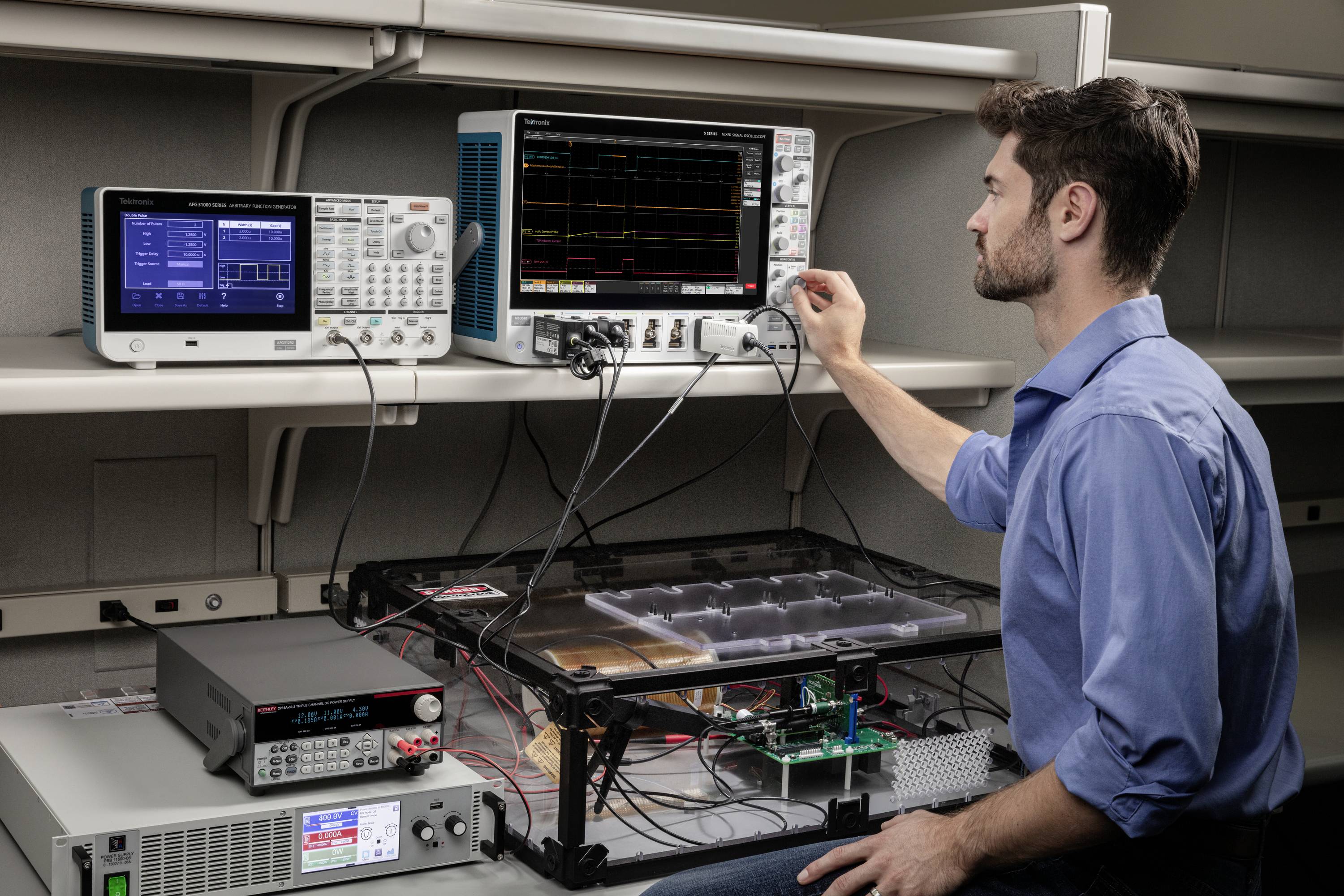

Integración perfecta con los osciloscopios MSO de las series 4, 5 y 6.
Los osciloscopios MSO de las series 4, 5 y 6 son conocidos por sus funciones avanzadas de análisis de potencia. Las sondas de corriente IsoVu están diseñadas para funcionar a la perfección con estos dispositivos. La interfaz de sonda TekVPITM suministra energía a la sonda y detecta automáticamente la sonda y la punta, lo que permite configurar los parámetros de la sonda a través de la interfaz de usuario del osciloscopio. Esto también permite automatizar la prueba utilizando los comandos de programación de los osciloscopios.
