Tektronix MSO24-EDU 2-BW-200 Osciloscopio digital 200 MHz 1.25 GSa/s 10000 kpts Memoria digital (DSO) 1 UD(S).

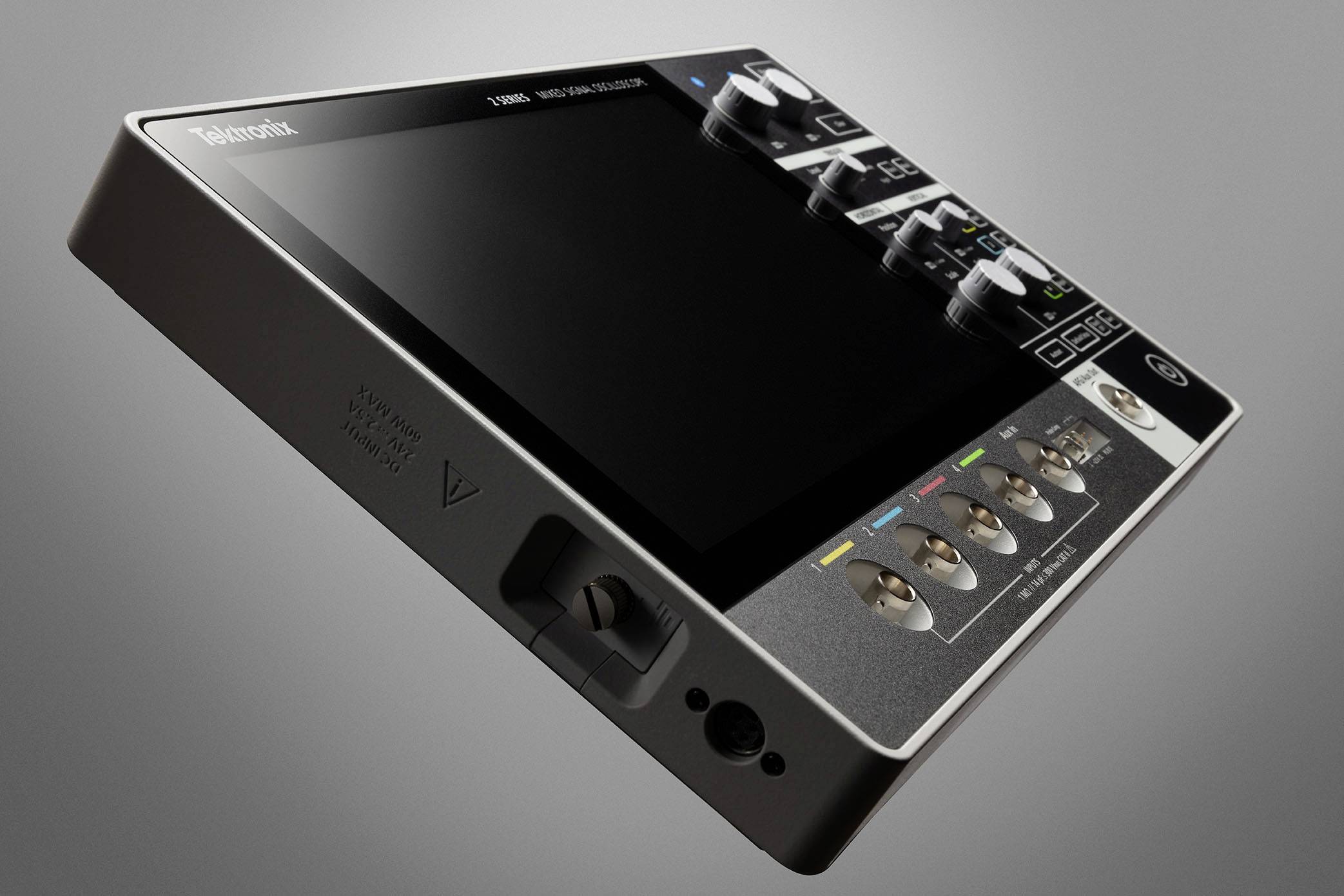

Osciloscopio compacto y versátil para la depuración diaria.

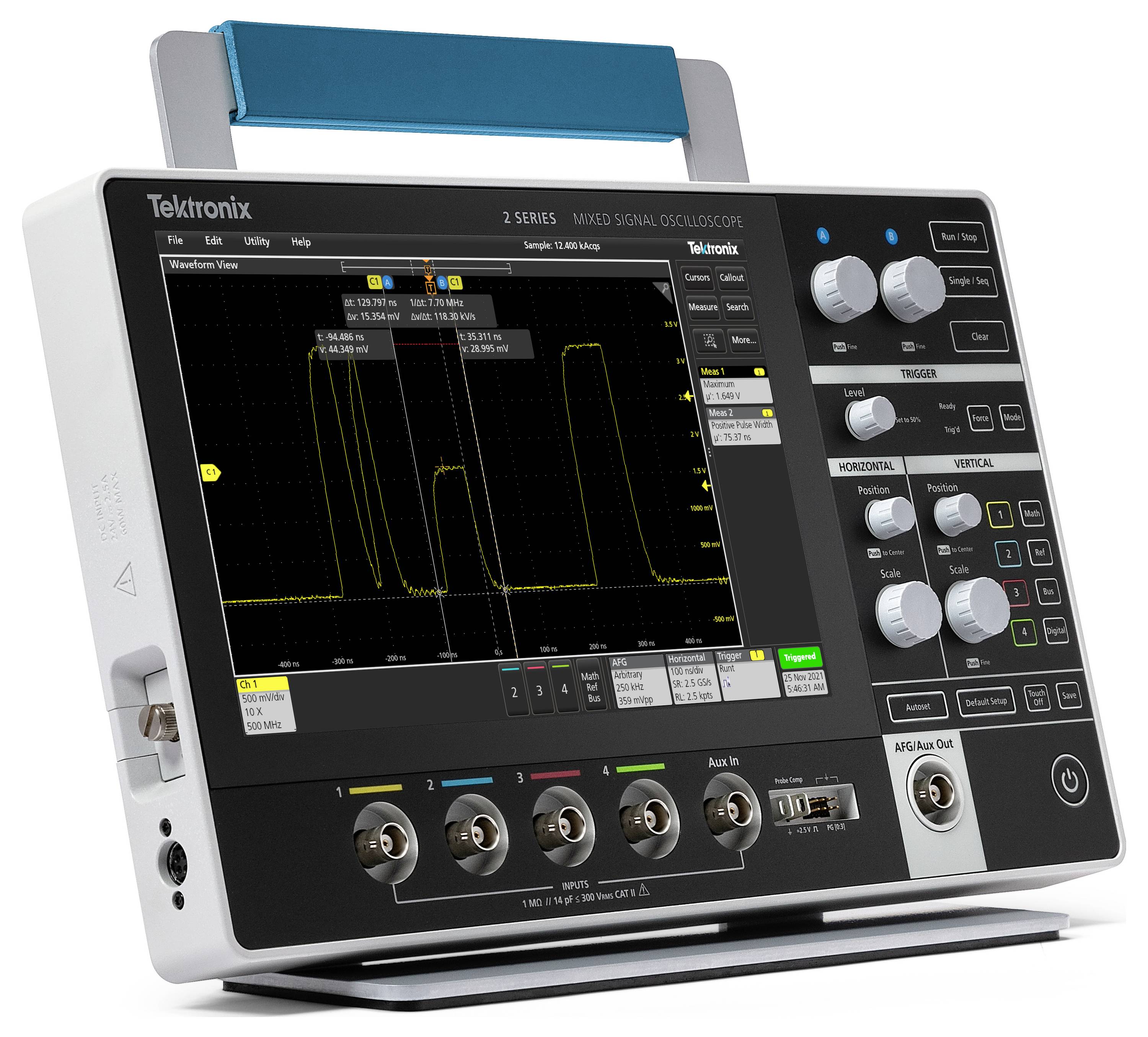

La serie MSO 2 cuenta con 4 canales analógicos, ancho de banda de 200 MHz, frecuencia de muestreo de 1,25 GS/s, MSO de 16 canales, AFG de 50 MHz, generador de patrones digitales de 4 bits, disparador de conveniencia y decodificación de protocolo, todo ello en un paquete compacto de 3,8 cm de grosor. El MSO Serie 2 es EL osciloscopio para la depuración y las pruebas electrónicas, independientemente de dónde trabajes.

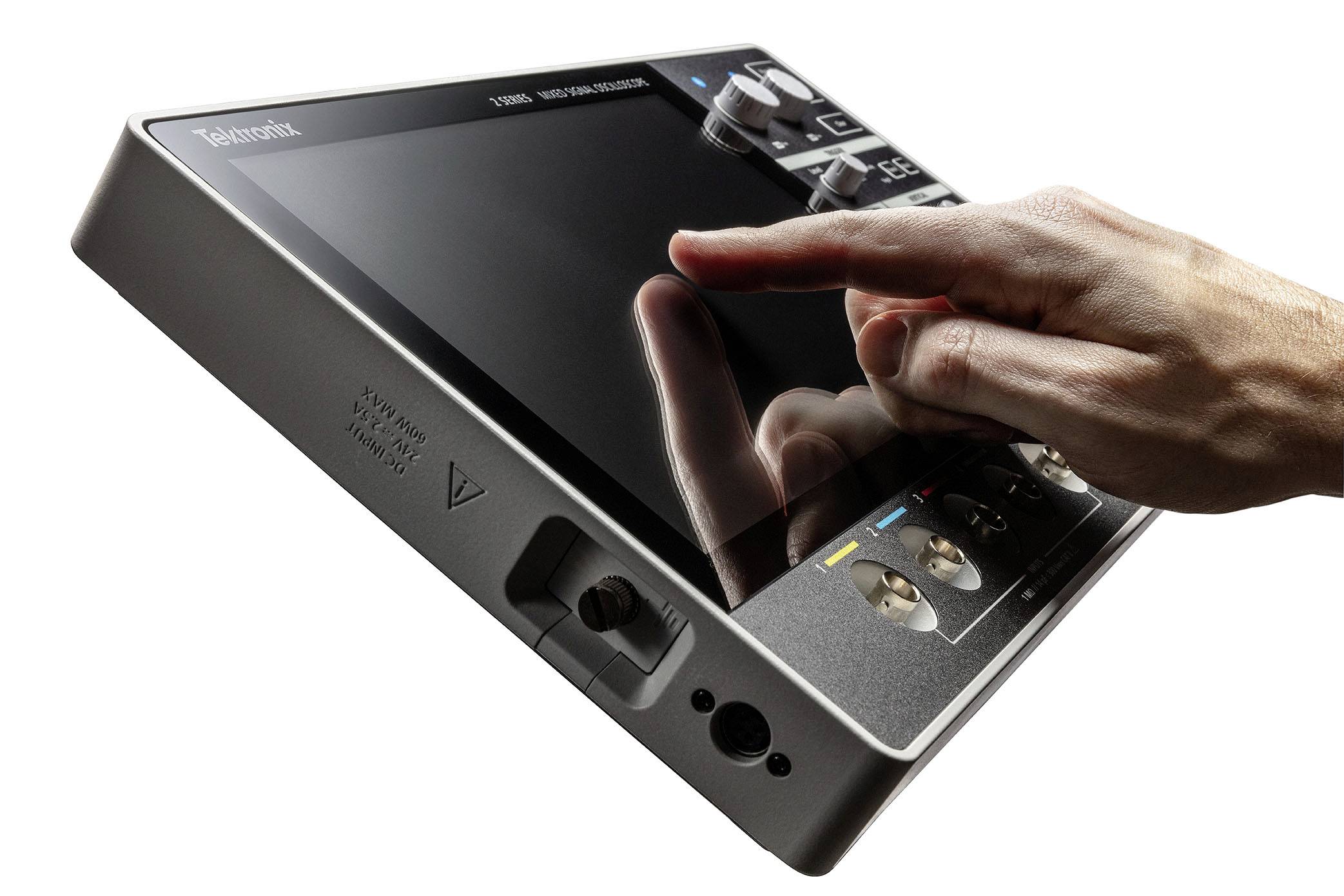

Con una pantalla táctil capacitiva y una interfaz de usuario altamente intuitiva diseñada específicamente para el manejo táctil, la serie MSO 2 forma parte de la galardonada nueva generación de osciloscopios de Tektronix. La interfaz de usuario compartible y la interfaz programática facilitan el uso de cualquier osciloscopio Tektronix de última generación.

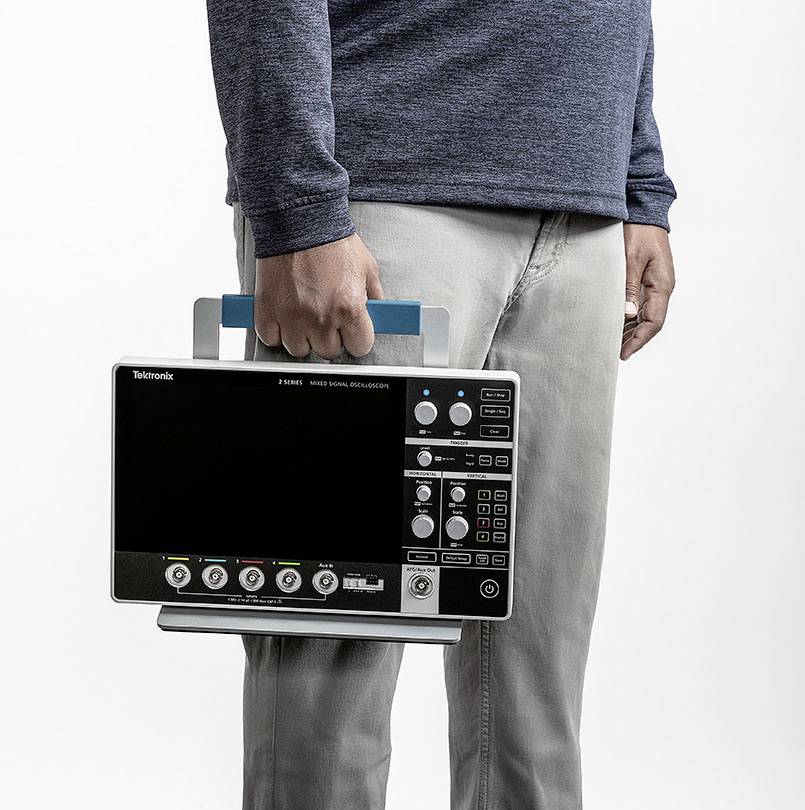

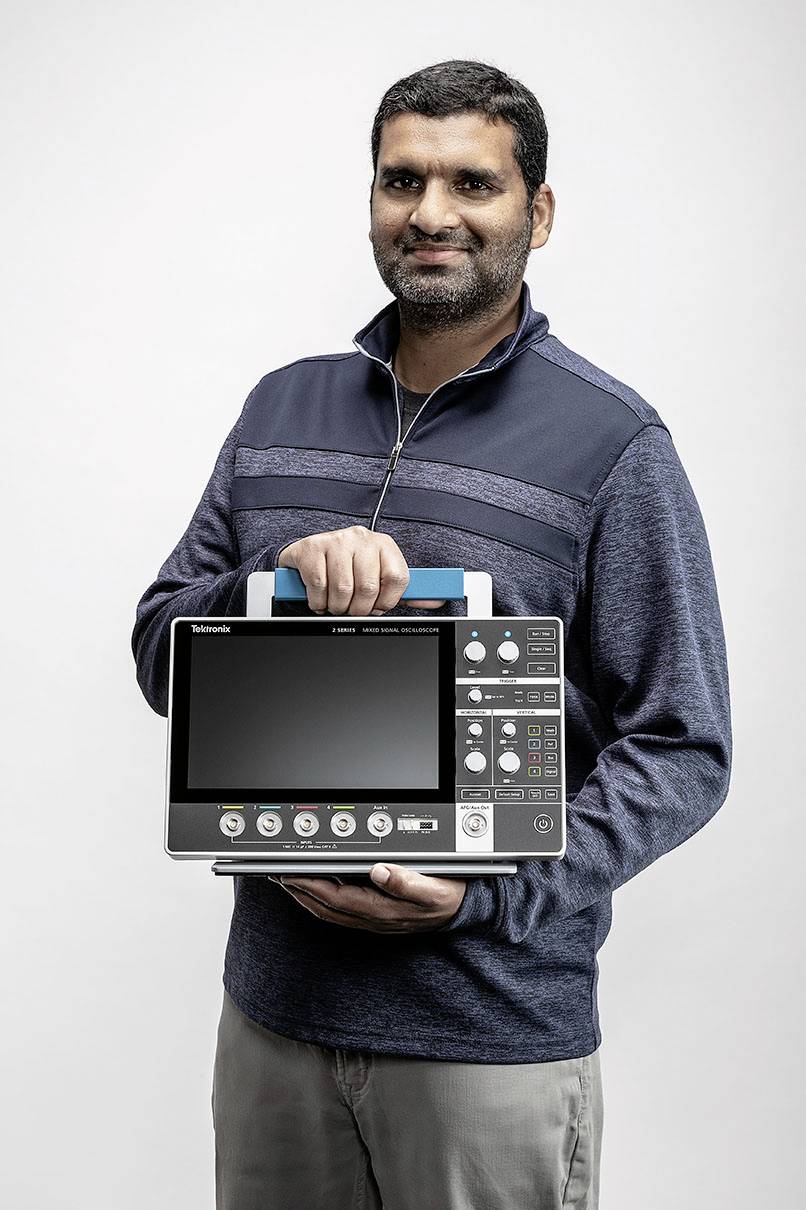

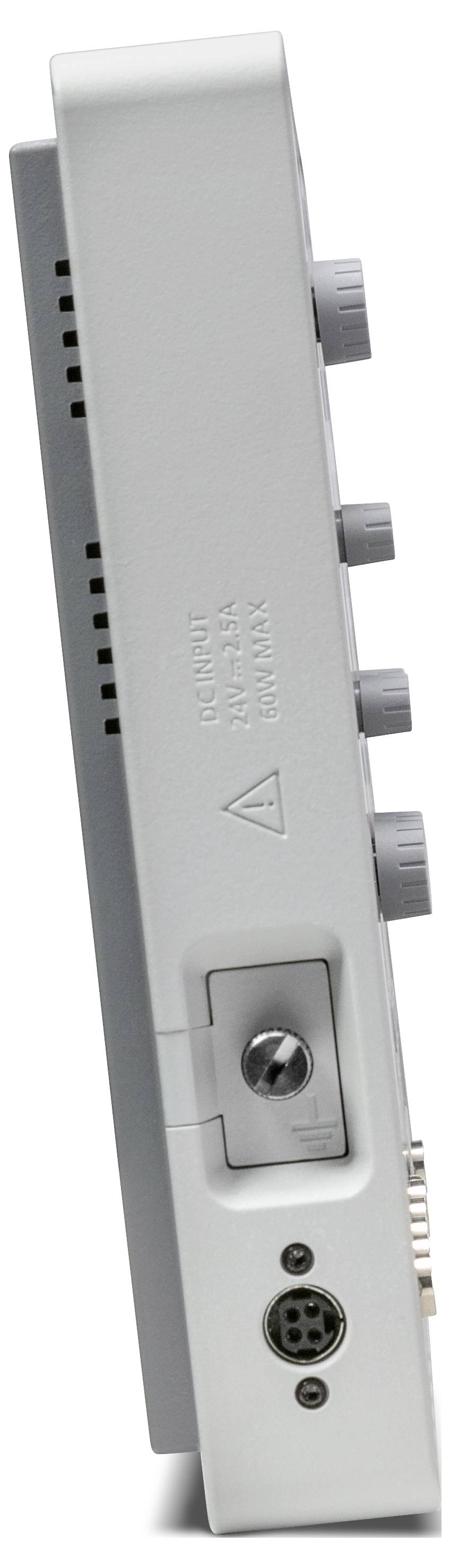

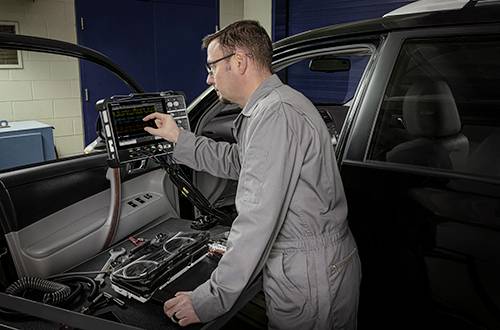

La batería opcional amplía las capacidades del dispositivo, lo que permite utilizar el mismo dispositivo que se usa en el laboratorio en el campo.
Una amplia gama de sondas compatibles y un conjunto de accesorios bien diseñados convierten a la serie MSO 2 en el dispositivo más potente y versátil de su clase, adecuado para una amplia variedad de aplicaciones.

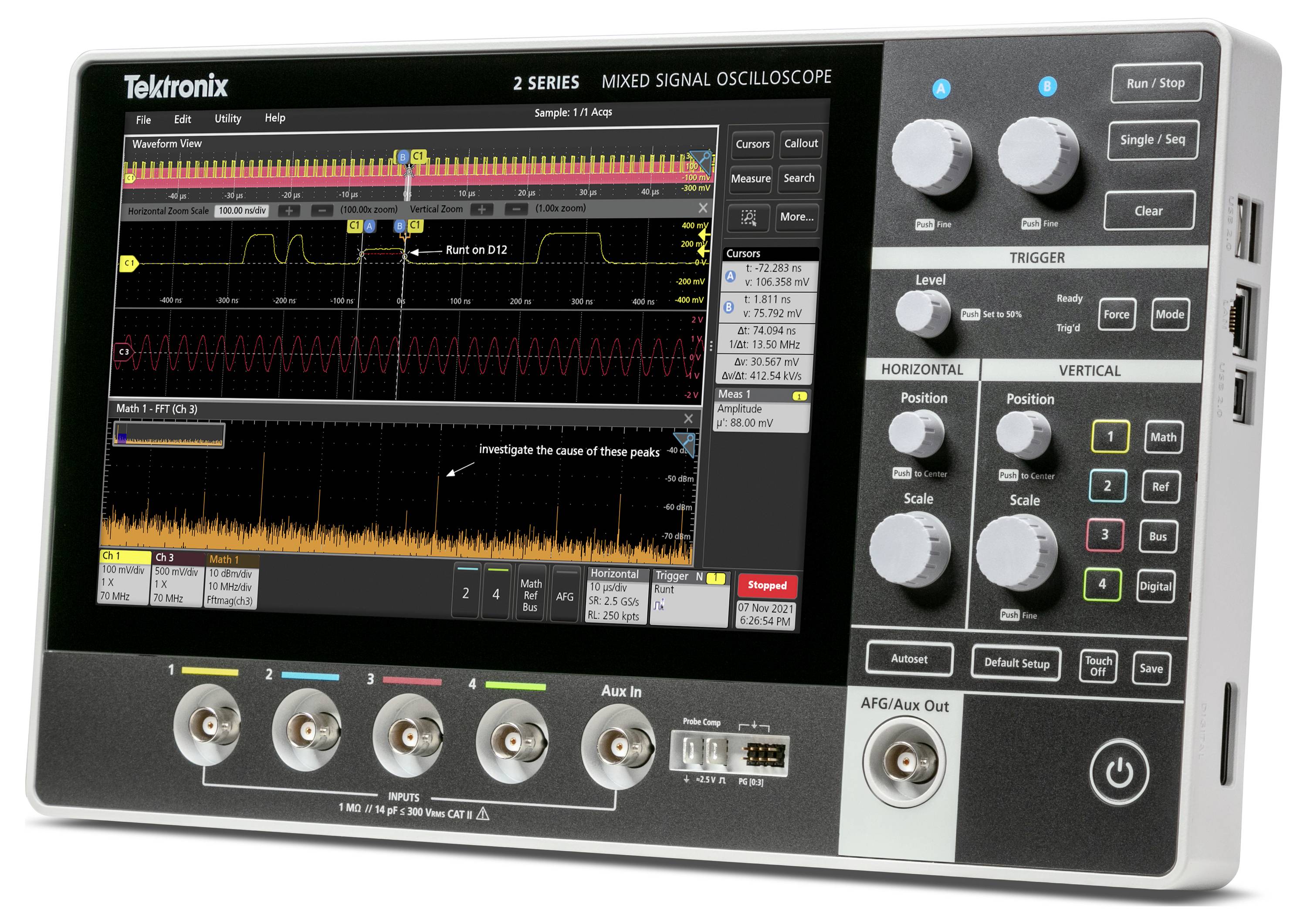

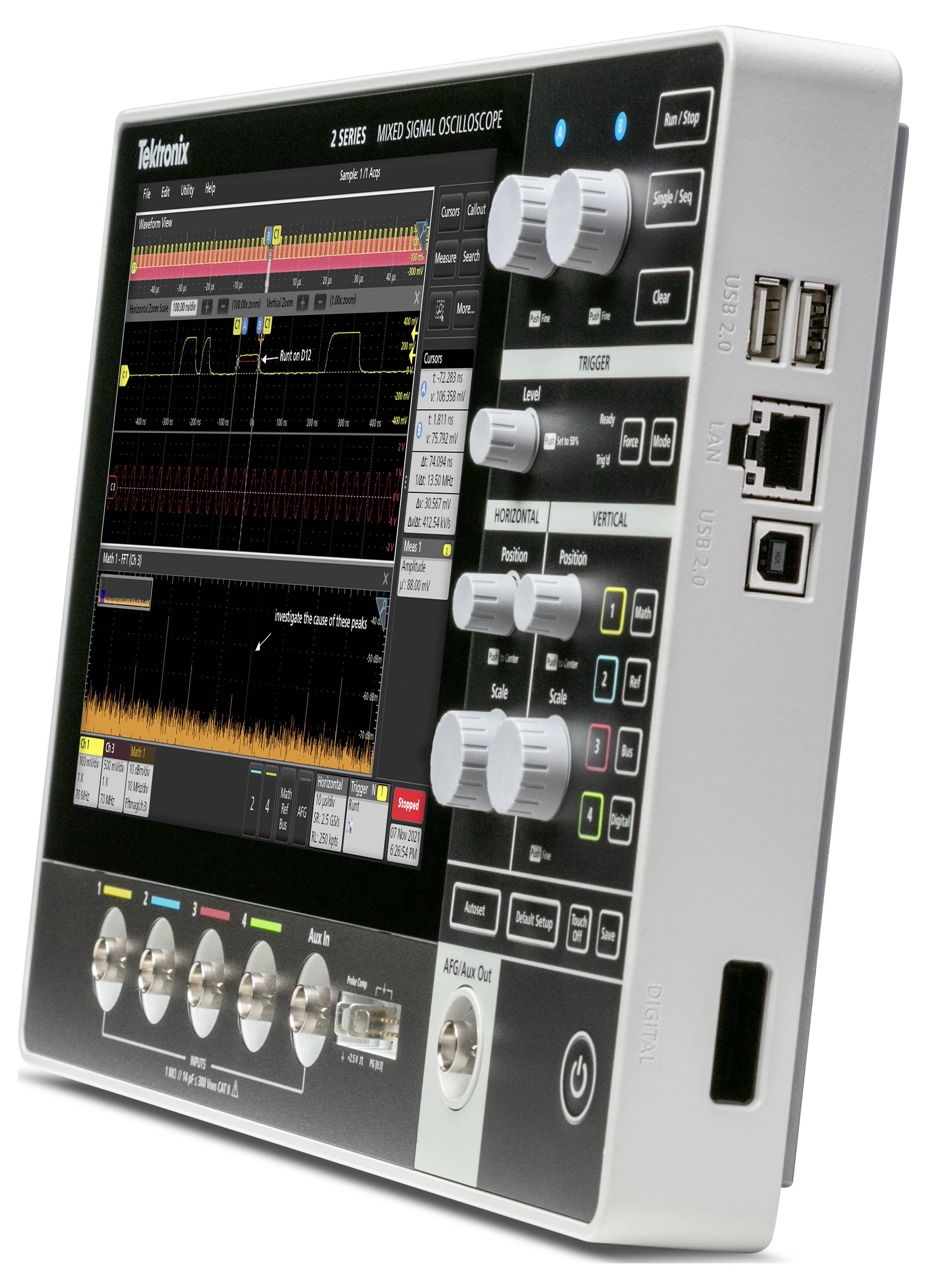

Pantalla táctil intuitiva con panel frontal simplificado.

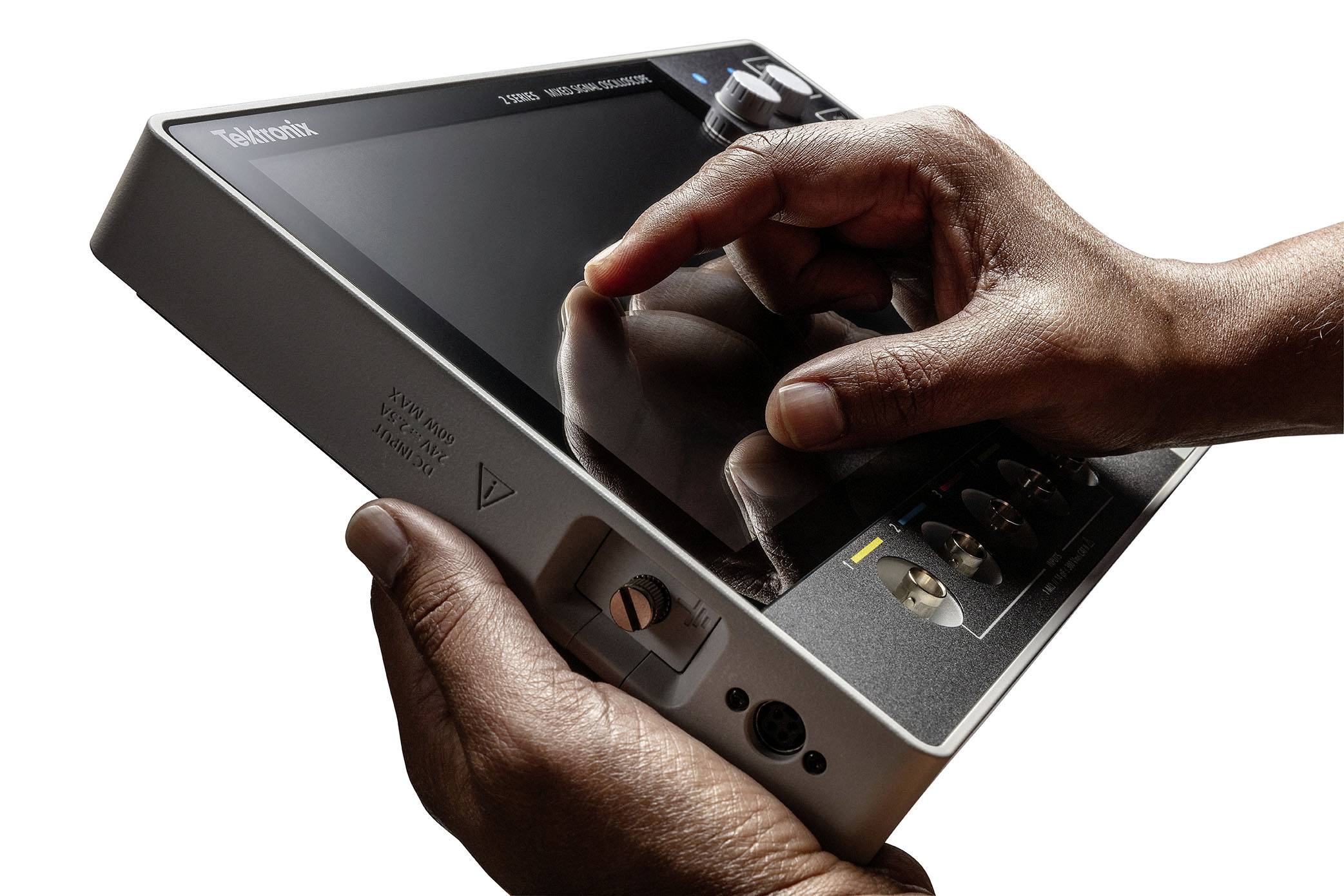

La serie MSO 2 cuenta con la misma interfaz de usuario galardonada que los osciloscopios Tektronix de gama alta y admite interacciones mediante pantalla táctil, como cabría esperar de un dispositivo de consumo con capacidad táctil.
Arrastra la señal de arrastre hacia la izquierda/derecha o hacia arriba/abajo para ajustar su posición horizontal y vertical, o para desplazarte por una vista ampliada.
Al pellizcar o separar los dedos, puedes cambiar la escala o aumentarla/disminuirla en dirección horizontal o vertical.
Desliza el dedo de derecha a izquierda por la pantalla para mostrar la barra de resultados, o de arriba abajo para acceder a los menús de la esquina superior izquierda. para mostrar en la pantalla.

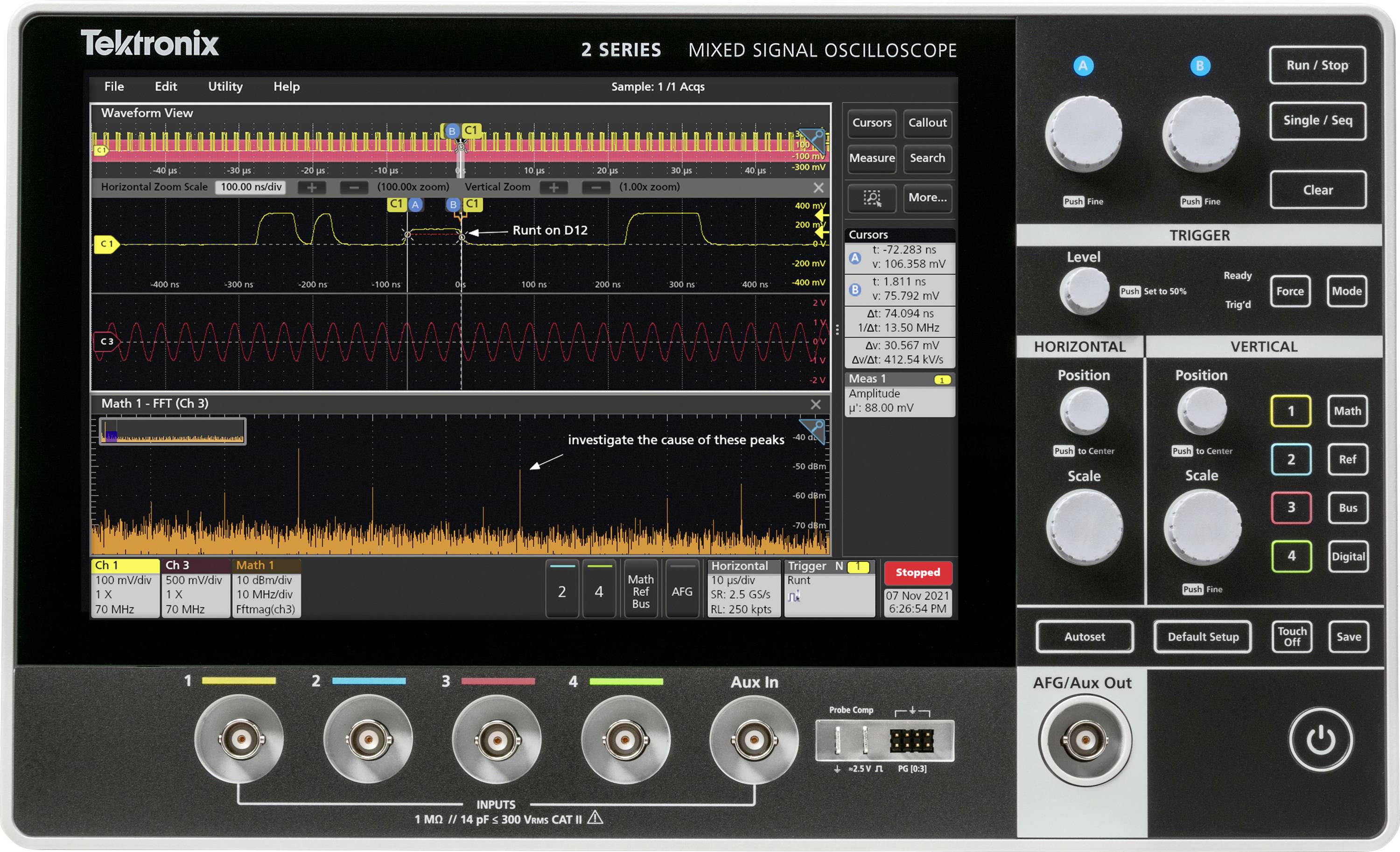

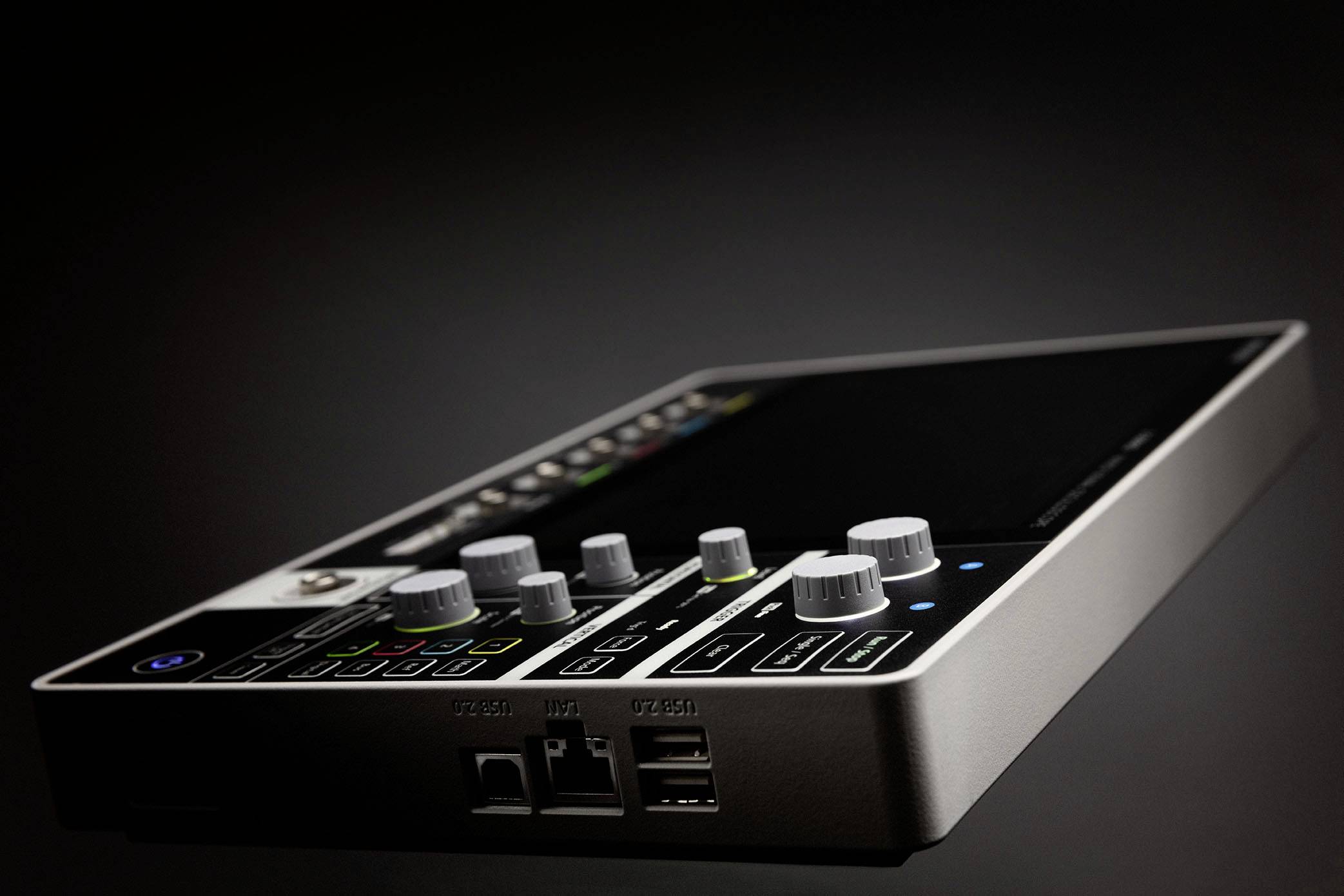

El panel frontal simplificado incluye botones y perillas esenciales con luces LED anulares codificadas por colores, lo que permite un acceso rápido y un ajuste sencillo de las configuraciones del dispositivo que se utilizan con más frecuencia.
Gracias a su tecnología de interruptor de membrana, es robusto, apto para su uso en entornos difíciles y fácil de limpiar.
La combinación de un panel frontal optimizado y una interfaz táctil intuitiva permite que cualquier técnico nuevo comprenda y utilice el dispositivo de forma independiente.

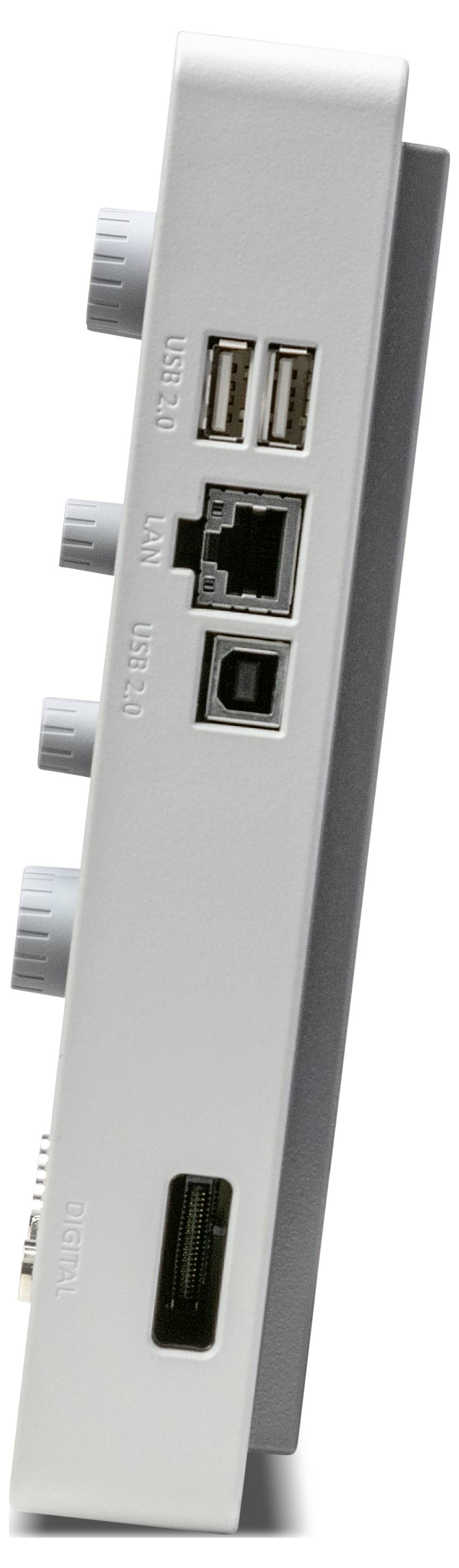

Además, admite un ratón y un teclado USB, que pueden utilizarse como tercer método de interacción con el dispositivo.

Interfaz especialmente intuitiva con análisis exhaustivo para obtener información rápidamente. La interfaz de usuario de la serie MSO 2 se diseñó desde cero para su funcionamiento mediante pantalla táctil. Toda la información clave se presenta como una serie de insignias con señales visuales que muestran las asociaciones. Con un solo toque, obtendrá acceso instantáneo a la configuración del dispositivo o a la gestión de la forma de la señal.
La serie MSO 2 incorpora un nuevo modo de visualización revolucionario en su categoría: el modo apilado. Tradicionalmente, todas las formas curvas se superponían a una cuadrícula de pantalla, lo que conllevaba compromisos indeseables.
La escala vertical y la posición de cada forma de onda deben ajustarse para que no se superpongan, lo que provoca que solo se utilice un pequeño porcentaje del rango del convertidor analógico-digital (ADC), dando lugar a mediciones inexactas.
Ajustar la escala de la forma de la señal vertical y la posición de la forma provoca superposiciones, lo que dificulta distinguir los detalles de una sola forma.
En el modo de visualización apilada, cada forma de señal recibe su propia capa (cuadrícula adicional) que representa todo el rango del ADC para una máxima visibilidad y Para garantizar la exactitud. Además, se pueden superponer grupos de canales para permitir una comparación visual de las señales.
La serie MSO 2 ofrece un conjunto completo de herramientas de análisis estándar que incluyen:
Forma de la señal y cursores basados ​​en pantalla con posición de lectura seleccionable por el usuario.
37 mediciones automatizadas con estadísticas y filtros de medición, con la posibilidad de añadir un número ilimitado de mediciones, navegar de un evento a otro y mostrar instantáneamente el resultado mínimo o máximo.
Matemáticas básicas y avanzadas sobre la forma de la señal, incluyendo el procesamiento de ecuaciones arbitrarias.
Análisis FFT básico con opciones para mostrar el tamaño o la fase, múltiples opciones para ajustar el tipo de ventana, el filtrado y las unidades.
La gran pantalla de la serie MSO 2 ofrece un amplio espacio no solo para la visualización de señales, sino también para gráficos, tablas de resultados de mediciones, tablas de decodificación de buses y mucho más. Puede ampliar, reducir y mover las diferentes vistas para adaptarlas mejor a su aplicación.

Disparo
Detectar un fallo en un dispositivo es solo el primer paso. Para determinar la causa, el suceso debe quedar registrado. La serie MSO 2 cuenta con un conjunto completo de disparadores avanzados, que incluyen disparos de pulso corto, lógicos, de ancho de pulso, de tiempo de espera, de tiempo de subida/bajada, de configuración y retención, de paquetes en serie y de datos paralelos, que pueden utilizarse para capturar eventos complejos poco frecuentes.

Responder a un evento
La función integrada "Responder a evento..." permite a los usuarios configurar el osciloscopio para que responda a acciones específicas cuando se produce una condición determinada, como un evento de activación, un error en el límite de medición, un evento de búsqueda o una prueba de máscara. Esto facilita la recopilación y el análisis de datos. eventos raros.

Navegación y búsqueda
Con una capacidad de grabación de hasta 10 millones de puntos, se pueden capturar numerosos eventos, incluso miles de paquetes en serie, en una sola operación, manteniendo la alta resolución necesaria para la visualización ampliada de detalles especiales de la señal.
Buscar un evento específico en un conjunto de datos de señales extenso puede resultar muy laborioso sin las herramientas de búsqueda adecuadas.
La función de búsqueda permite buscar automáticamente eventos definidos por el usuario en tus grabaciones. Todas las ocurrencias del evento están etiquetadas con marcadores de búsqueda para facilitar la navegación. Los tipos de búsqueda incluyen flanco, ancho de pulso, tiempo de espera, pulso corto, ventana, lógica, tiempo de establecimiento y retención, tiempo de subida/bajada y contenido de paquetes de buses paralelos/serie. También puedes acceder rápidamente a los valores mínimo y máximo de los resultados de la búsqueda.

Llamadas
Documentar los resultados y los métodos de las pruebas es importante cuando se comparten datos con un equipo, se recrean mediciones posteriormente o se proporcionan informes a los clientes.
Con tan solo unos toques en la pantalla, puede crear tantas anotaciones personalizadas como necesite para documentar los detalles específicos de las formas de onda. Para cada recuadro, puede personalizar el texto, la posición, el color, el tamaño de la fuente y el tipo de fuente.
