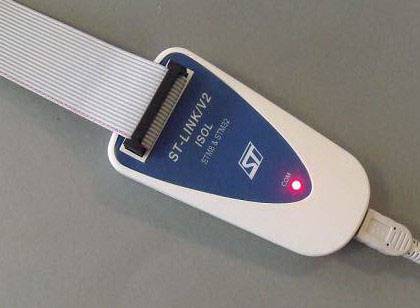

STMicroelectronics ST-LINK/V2-ISOL Panel de desarrollador 1 UD(S).

El ST-LINK / V2 es un depurador y programador en circuito para las familias de microcontroladores STM8 y STM32. El módulo de interfaz de un solo cable (SWIM) y la interfaz JTAG / depuración de cables en serie (SWD) se utilizan para comunicarse con cualquier microcontrolador STM8 o STM32 en una placa de aplicación. ST-LINK / V2 ofrece las mismas funcionalidades que ST-LINK / V2 , pero también tiene aislamiento digital entre la PC y la placa de aplicación de destino. Las aplicaciones STM8 utilizan la interfaz USB de alta velocidad para comunicarse con el software STMicroelectronics ST Visual Develop (STVD) o ST Visual Program (STVP).

Funciones del kit de desarrollo:
Fuente de alimentación de 5 V a través de un puerto USB
Interfaz compatible con USB 2.0 de velocidad completa
Cable USB estándar A a mini B
Características específicas de SWIM Voltaje de aplicación de 1,65 V a 5,5 V en la interfaz SWIM compatible con modos SWIM de baja y alta velocidad compatible Velocidad de programación de SWIM: 9,7 KByte / s en baja velocidad y 12,8 KByte / s en modo de alta velocidad SWIM cable para la conexión a la aplicación a través de un conector estándar ERNI vertical (Ref: 284697 o 214017) o un conector horizontal (Ref: 214012) Cable SWIM para la conexión a la aplicación mediante un cabezal o un conector con rejilla de 2,54 mm

Características específicas de JTAG / SWD Voltaje de aplicación de 1,65 V a 3,6 V en la interfaz JTAG / SWD y entradas tolerantes de 5 V Cable JTAG para conexión a un conector JTAG estándar con 20 pines y paso de 2,54 mm JTAG admite comunicación SWD y SWV (cable serie Espectador)
Función de actualización directa de firmware compatible (DFU)
LED de estado que parpadea durante la comunicación con la PC
Temperatura de funcionamiento de 0 a 50 ° C
Alto voltaje de aislamiento de 2500 VRMS (solo ST-LINK / V2-ISOL)
