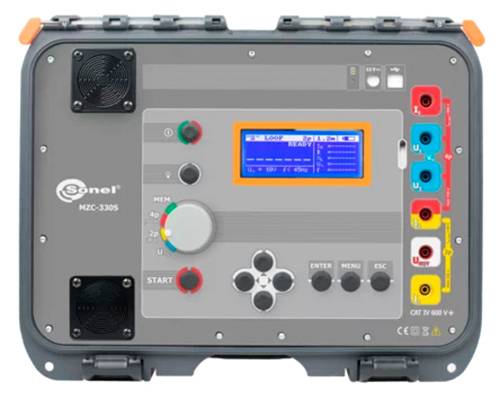

Name: Sonel MZC-330S Comprobador de impedancia de alta tensión
Brand: Sonel
SKU: 3763596
Availability: InStock

Especificaciones técnicas

Tipo de producto: Comprobador de impedancia de alta tensión

: Estándar de fábrica (sin certificado)

categoría de medición: CAT IV 600 V

Las interfaces: Bluetooth®

Dimen.: (Lon. x Anch. x Alt.) 172 x 390 x 308 mm

Peso: 6.5 kg

: IP67

Rango de medición (VDE): Tensión
Impedancia de lazo
Frecuencia

Anchura: 390 mm

Altura: 308 mm

longitud: 172 mm

Fuente de alimentación: Alimentación por baterías

Memoria (espacio): 990

Memoria: Sí

tipo: MZC-330S

características especiales: Controlable a distancia

Documentos y descargas

Ficha técnica

Ficha técnica 3763596 Sonel MZC-330S Comprobador de impedancia de alta tensión

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3763596 Sonel MZC-330S Comprobador de impedancia de alta tensión

Descripción

Donde otros ni siquiera lo intentan.
En las inmediaciones de los transformadores o en las subestaciones transformadoras, donde los circuitos están equipados con protección contra altas corrientes (fusibles con una potencia nominal de varios cientos de amperios, interruptores de protección de motores), las corrientes de falla pueden alcanzar varios cientos de kiloamperios. La medición de la impedancia del bucle de corriente de falla en este tipo de redes requiere un dispositivo de medición de alta corriente capaz de medir valores de impedancia del bucle en el rango de los miliohmios. Nuestra solución técnica patentada, que utiliza componentes que no están disponibles comercialmente (resistencia a errores única), nos permite ofrecer un dispositivo de medición con una precisión de medición excepcional en condiciones tan exigentes.

Mediciones sin compromiso
Los dispositivos de medición de impedancia de corriente residual disponibles comercialmente realizan las mediciones de forma asimétrica, es decir, utilizando corrientes de media onda. Esta solución tiene en cuenta la constante de transición y la constante de CC, lo que no siempre resulta en un comportamiento lineal del transformador durante las pruebas. Esto, a su vez, afecta la precisión de los resultados. Los medidores de impedancia de bucle MZC-330S y MZC-320S utilizan una corriente simétrica para las mediciones, es decir, utilizan la onda sinusoidal completa, gracias a un método de medición avanzado.

Campos de aplicación
Estos dispositivos se utilizan para realizar mediciones en redes con las siguientes tensiones nominales:
• hasta 750 V, donde la corriente de falla esperada puede alcanzar 95,8 kA, medida según EN 61557 (MZC-330S),
• hasta 500 V, donde la corriente de falla esperada puede alcanzar 69,4 kA, medida según EN 61557 (MZC-320S).
Gracias a estos parámetros, los dispositivos de medición son perfectamente adecuados para pruebas y mediciones en parques eólicos, redes ferroviarias y en instalaciones controladas por compañías de suministro de energía.

Trabajo más sencillo mediante "control remoto".
El dispositivo También se puede controlar de forma remota, mediante un navegador web; para ello, basta con registrar el dispositivo de medición en la misma red WLAN que la unidad de control. Tras acceder a la interfaz de usuario virtual en el navegador, el usuario puede iniciar la medición desde una distancia conveniente y luego leer los resultados. De la misma manera, accede a los resultados de las mediciones almacenadas. Por supuesto, también se pueden descargar de la forma tradicional, es decir, mediante una conexión USB.

Este texto es el resultado de una traducción automática.

Modelo

Mediciones de impedancias de bucle de cortocircuito muy pequeñas (resolución de 0,1 mΩ) con una corriente de prueba de 130 A a 230 V, máximo: 300 A a 690 V (500 V en MZC-320S).
• Mediciones con una corriente de 24 A a 230 V, máximo 37 A a 690 V (máximo 27 A a 500 V con MZC-320S) con una resolución de 0,01 Ω.
• Mediciones en redes con tensiones nominales de: 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 290/500 V y 400/690 V (solo MZC-330S) con frecuencias de 45...65 Hz.
• Posibilidad de medición en el circuito de cortocircuito LL, L-PE, LN.
• Diferenciación entre tensión de fase y tensión entre fases al calcular la corriente de cortocircuito.
• Cambio en la longitud de los cables de medición (medición mediante el método de 2p).
• Método de medición de 4 hilos (4 conductores), sin compensación de los cables de medición (medición con una corriente máxima de 300 A).
• Medición de resistencia (RS) y reactancia (XS).
Funciones adicionales
• Control remoto Wi-Fi: Activar una medición, guardar el resultado en la memoria del dispositivo, descargar los resultados de la memoria del dispositivo.
• Medición de la tensión de contacto y de choque táctil (con una resistencia de 1 kΩ).
• Medición de voltaje CA de hasta 0...750 V (0...550 V en el MZC-320S).
• Medición de frecuencia 45,0...65,0 Hz.
• Memoria para 990 resultados de medición, con opción de transferencia de datos a PC mediante memoria USB o Bluetooth.
• Alimentación por batería.

Descripción

Donde otros ni siquiera lo intentan.
En las inmediaciones de los transformadores o en las subestaciones transformadoras, donde los circuitos están equipados con protección contra altas corrientes (fusibles con una potencia nominal de varios cientos de amperios, interruptores de protección de motores), las corrientes de falla pueden alcanzar varios cientos de kiloamperios. La medición de la impedancia del bucle de corriente de falla en este tipo de redes requiere un dispositivo de medición de alta corriente capaz de medir valores de impedancia del bucle en el rango de los miliohmios. Nuestra solución técnica patentada, que utiliza componentes que no están disponibles comercialmente (resistencia a errores única), nos permite ofrecer un dispositivo de medición con una precisión de medición excepcional en condiciones tan exigentes.

Mediciones sin compromiso
Los dispositivos de medición de impedancia de corriente residual disponibles comercialmente realizan las mediciones de forma asimétrica, es decir, utilizando corrientes de media onda. Esta solución tiene en cuenta la constante de transición y la constante de CC, lo que no siempre resulta en un comportamiento lineal del transformador durante las pruebas. Esto, a su vez, afecta la precisión de los resultados. Los medidores de impedancia de bucle MZC-330S y MZC-320S utilizan una corriente simétrica para las mediciones, es decir, utilizan la onda sinusoidal completa, gracias a un método de medición avanzado.

Campos de aplicación
Estos dispositivos se utilizan para realizar mediciones en redes con las siguientes tensiones nominales:
• hasta 750 V, donde la corriente de falla esperada puede alcanzar 95,8 kA, medida según EN 61557 (MZC-330S),
• hasta 500 V, donde la corriente de falla esperada puede alcanzar 69,4 kA, medida según EN 61557 (MZC-320S).
Gracias a estos parámetros, los dispositivos de medición son perfectamente adecuados para pruebas y mediciones en parques eólicos, redes ferroviarias y en instalaciones controladas por compañías de suministro de energía.

Trabajo más sencillo mediante "control remoto".
El dispositivo También se puede controlar de forma remota, mediante un navegador web; para ello, basta con registrar el dispositivo de medición en la misma red WLAN que la unidad de control. Tras acceder a la interfaz de usuario virtual en el navegador, el usuario puede iniciar la medición desde una distancia conveniente y luego leer los resultados. De la misma manera, accede a los resultados de las mediciones almacenadas. Por supuesto, también se pueden descargar de la forma tradicional, es decir, mediante una conexión USB.

Este texto es el resultado de una traducción automática.

Modelo

Mediciones de impedancias de bucle de cortocircuito muy pequeñas (resolución de 0,1 mΩ) con una corriente de prueba de 130 A a 230 V, máximo: 300 A a 690 V (500 V en MZC-320S).
• Mediciones con una corriente de 24 A a 230 V, máximo 37 A a 690 V (máximo 27 A a 500 V con MZC-320S) con una resolución de 0,01 Ω.
• Mediciones en redes con tensiones nominales de: 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 290/500 V y 400/690 V (solo MZC-330S) con frecuencias de 45...65 Hz.
• Posibilidad de medición en el circuito de cortocircuito LL, L-PE, LN.
• Diferenciación entre tensión de fase y tensión entre fases al calcular la corriente de cortocircuito.
• Cambio en la longitud de los cables de medición (medición mediante el método de 2p).
• Método de medición de 4 hilos (4 conductores), sin compensación de los cables de medición (medición con una corriente máxima de 300 A).
• Medición de resistencia (RS) y reactancia (XS).
Funciones adicionales
• Control remoto Wi-Fi: Activar una medición, guardar el resultado en la memoria del dispositivo, descargar los resultados de la memoria del dispositivo.
• Medición de la tensión de contacto y de choque táctil (con una resistencia de 1 kΩ).
• Medición de voltaje CA de hasta 0...750 V (0...550 V en el MZC-320S).
• Medición de frecuencia 45,0...65,0 Hz.
• Memoria para 990 resultados de medición, con opción de transferencia de datos a PC mediante memoria USB o Bluetooth.
• Alimentación por batería.
