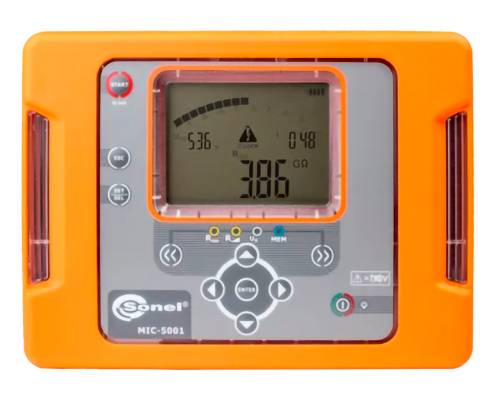

Name: Sonel MIC-5001 Medidor de aislamiento 5000 V
Brand: Sonel
SKU: 3763606
Availability: InStock

Características y detalles

Comprobador de aislamiento MIC-5001

Tensiones de prueba seleccionables en el rango de 50 a 500 V en pasos de 50 V y de 500 a 5000 V en pasos de 100 V.
Visualización continua de la resistencia de aislamiento medida o de la corriente de fuga.
Descarga automática de la muestra de ensayo una vez finalizada la medición del aislamiento.
Señal acústica a intervalos de 5 segundos para capturar las características temporales.
Tiempos de prueba T1, T2 y T3 para medir el coeficiente de absorción (Ab/DAR) y el índice de polarización (PI).
Visualización continua de la resistencia de aislamiento medida o de la corriente de fuga.
Protección contra objetos eléctricos con corriente
La medición del aislamiento se puede realizar utilizando el método de 2 o 3 hilos.
Prueba de aislamiento con prueba de rampa (RT) a voltajes de hasta ~1 kV/s
Medición de voltajes CC y CA en el rango de 0…750 V
Memoria del dispositivo de medición: 990 celdas, 11880 entradas
Transmisión de resultados de medición: USB
Alimentación mediante baterías internas
El dispositivo de prueba cumple con los requisitos de la norma EN 61557.
Carga de las baterías mediante adaptador para coche (12 V) (accesorio adicional).

Especificaciones técnicas

Tipo de producto: Medidor de aislamiento

Tensión de prueba: 5000 V

Función de medición: Tensión
Resistencia de aislamiento

: Estándar de fábrica (sin certificado)

Las interfaces: USB

: IP65

Suministro de tensión (datos): Batería NiMH de 9,6 V / 2 Ah

Dimen.: (Lon. x Anch. x Alt.) 150 x 200 x 75 mm

Peso: 1 kg

Tipo de indicador: Segmentos LED

Frecuencia (máx.): 60 Hz

Intervalo de frecuencia: 60 Hz (max)

Rango de medición de la tensión (máx.): 750 V

categoría de medición: CAT III 1000 V
CAT IV 600 V

Anchura: 200 mm

Altura: 75 mm

longitud: 150 mm

Documentos y descargas

Ficha técnica

Ficha técnica 3763606 Sonel MIC-5001 Medidor de aislamiento 5000 V

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3763606 Sonel MIC-5001 Medidor de aislamiento 5000 V

Descripción

Aplicación
Este comprobador de aislamiento tiene una gama muy amplia de aplicaciones. Puede utilizarse tanto en la construcción de viviendas como para probar plantas industriales o redes de transporte. Gracias a sus características, como el bajo consumo de batería, la carga durante las mediciones, la facilidad de uso y el alto grado de protección, es frecuentemente utilizado por electricistas y equipos de mantenimiento en las pruebas de motores, cables y alumbrado público, así como en la construcción y el mantenimiento de sistemas fotovoltaicos. El dispositivo se adapta perfectamente a las necesidades de los instaladores y operadores de sistemas de telecomunicaciones y suministro de redes, donde el aislamiento del blindaje/revestimiento (UN ≤ 30 kV) debe probarse a una tensión de 5 kV durante 5 minutos.

Funciones
El dispositivo de prueba se puede utilizar para medir la resistencia de aislamiento con una tensión de prueba ajustable de hasta 5000 V. Una vez revisadas las líneas, la carga se descarga automáticamente al finalizar la medición. El MIC-5001 permite la medición de resistencia con una tensión de prueba que aumenta linealmente a partir de 1 kV/s, según la norma EEE Std 95TM-2002. Esta función se llama prueba de rampa. A diferencia de la tensión máxima de prueba, este método lento y constante protege el aislamiento de un "estrés eléctrico" repentino. Este proceso puede revelar daños que no se pueden detectar mediante la medición de resistencia RISO clásica. Si el aislamiento sometido a prueba está debilitado o defectuoso, la prueba de rampa permite al usuario determinar la rigidez dieléctrica máxima. Además, esta función resulta especialmente útil al probar máquinas rotativas o pararrayos. Un voltímetro integrado realiza mediciones de voltaje en el rango de corriente alterna y continua hasta 750 V. Una enorme capacidad de almacenamiento permite guardar casi 12.000 Resultados de la medición. Con el software Sonel Reader, que se puede descargar desde la página web del fabricante, es posible analizar los resultados de las mediciones y visualizarlos gráficamente, por ejemplo, como un gráfico de corriente o de resistencia en función del tiempo.

Características
Una de las principales ventajas del dispositivo es que, tras una sola carga de batería, permite un período de uso muy prolongado. Además, el usuario puede cargar el dispositivo durante las mediciones mediante una fuente de alimentación externa, por ejemplo, una batería externa de 12 V/2 Ah.

Este texto es el resultado de una traducción automática.
