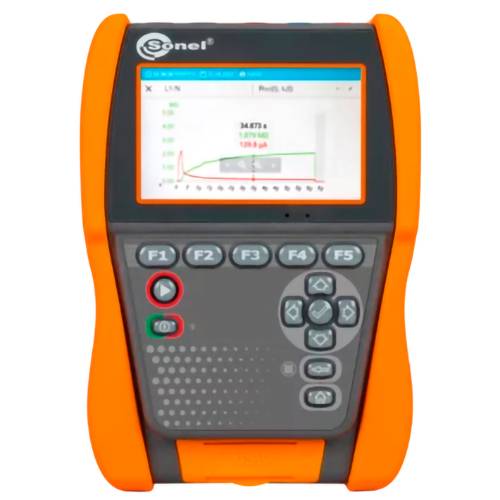

Name: Sonel MIC-2511 Medidor de aislamiento 10 V, 25 V, 100 V, 250 V, 500 V, 2500 V
Brand: Sonel
SKU: 3763605
Availability: InStock

Características y detalles

Comprobador de aislamiento MIC-2511

Tensiones de prueba seleccionables en el rango de 10 a 2500 V: 10 V, 25 V, 100 V, 250 V, 500 V, 1000 V, 2500 V o de 10 a 2500 V en pasos de 10 V.
Medición de la resistencia de aislamiento del circuito de monitorización de sistemas de alarma contra incendios con una tensión de 10 V.
Pruebas de dispositivos de protección contra sobretensiones (SPD)
Visualización de diagramas en la pantalla durante las mediciones.
Mediciones en áreas protegidas electrostáticamente (EPA)
Corrección del resultado basada en la temperatura de referencia.
Visualización continua de la resistencia de aislamiento medida o de la corriente de fuga.
Descarga automática de la muestra de prueba una vez finalizada la medición del aislamiento.
Señal acústica a intervalos de 5 segundos para capturar las características temporales.
Tiempos de prueba T1, T2 y T3 para medir uno o dos coeficientes de absorción en el rango de 1…600 s
Medición automática de cables de 3, 4 y 5 conductores, así como de cables de alimentación, mediante el adaptador adicional AutoISO-2511.
Visualización de la tensión de prueba aplicada durante la medición.
Corriente de prueba ≤2 mA
Protección contra objetos eléctricos con corriente
La medición del aislamiento se puede realizar utilizando el método de 2 o 3 hilos.

Especificaciones técnicas

Tipo de producto: Medidor de aislamiento

Tensión de prueba: 10 V
25 V
100 V
250 V
500 V
2500 V

Función de medición: Resistencia de aislamiento
Tensión
Tensión CA
Tensión CC
Resistencia
Resistencia de contacto

: Estándar de fábrica (sin certificado)

Las interfaces: USB

: IP65

Suministro de tensión (datos): Fuente de alimentación: batería de iones de litio de 10,8 V y 3,5 Ah

Dimen.: (Lon. x Anch. x Alt.) 71 x 234 x 169 mm

Peso: 1.3 kg

Tipo de indicador: LCD

Frecuencia (máx.): 65 Hz

Intervalo de frecuencia: 65 Hz (max)

Rango de medición de la tensión (máx.): 1500 V

categoría de medición: CAT IV 600 V
CAT III 600 V

Anchura: 234 mm

Altura: 169 mm

longitud: 71 mm

Documentos y descargas

Ficha técnica

Ficha técnica 3763605 Sonel MIC-2511 Medidor de aislamiento 10 V, 25 V, 100 V, 250 V, 500 V, 2500 V

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3763605 Sonel MIC-2511 Medidor de aislamiento 10 V, 25 V, 100 V, 250 V, 500 V, 2500 V

Descripción

Sonel MeasureEffect™
El dispositivo de medición forma parte de la plataforma Sonel MeasureEffect™. Un sistema integral que permite tomar mediciones, almacenar y gestionar datos, y controlar dispositivos en múltiples niveles.

Funciones adicionales
• Medición de corrientes de fuga durante la medición RISO
• Medición de la capacitancia durante la medición RISO
• Medición de continuidad y resistencia
• Medición de temperatura (con sensor de temperatura ST-1 adicional)
• Medición de voltaje CC y CA de 0 a 1500 V
• Memoria para 9999 entradas, transferencia de datos al PC mediante cable USB.
• Alimentación mediante baterías
• Teclado retroiluminado
• El equipo de prueba cumple con los requisitos de la norma EN IEC 61557.

Aplicación
Este comprobador de aislamiento tiene una gama muy amplia de aplicaciones. Puede utilizarse tanto en la construcción de viviendas como para probar plantas industriales o redes de transporte. La totalidad de las funciones y características integradas hacen del MIC-2511 un dispositivo "todoterreno" perfecto. El bajo consumo de batería, la carga durante las mediciones, el funcionamiento intuitivo y el alto nivel de protección para uso en exteriores son solo algunas de las ventajas.
Características. Entre las áreas de aplicación más comunes se incluyen la reparación eléctrica, la inspección de motores, las líneas de suministro eléctrico, el alumbrado público, la construcción y el mantenimiento de sistemas fotovoltaicos, así como los sectores de las telecomunicaciones y la calefacción urbana.

Funciones
El dispositivo de prueba se puede utilizar para medir la resistencia de aislamiento con una tensión de prueba máxima de 2500 V. Una vez revisadas las líneas, se realiza automáticamente una descarga al finalizar la medición.
La carga fue transportada. Junto con el PRZ-2 (kit para medir la resistencia en áreas con protección ESD), constituye una herramienta de prueba integral para garantizar la protección de los equipos contra la electricidad estática.
El dispositivo permite la monitorización de la seguridad eléctrica de las instalaciones eléctricas en zonas residenciales, comerciales e industriales. Todos Las mediciones se pueden automatizar fácilmente utilizando el adaptador AutoISO-2511 para probar la resistencia de aislamiento de cables de 3, 4 y 5 conductores. El MIC-2511 también permite al usuario medir la continuidad de los conductores de conexión equipotencial y de protección con ≥ 200 mA en ambas direcciones. Un voltímetro integrado realiza mediciones de voltaje en el rango de corriente alterna (CA) y corriente continua (CC) hasta 1500 V. Su amplia capacidad de almacenamiento permite guardar casi 10.000 resultados de medición.

Interfaces y software
Los datos se pueden transferir fácilmente al PC mediante USB. El software Sonel Reports PLUS es necesario para generar informes de pruebas. El software Sonel Reader, disponible gratuitamente, permite guardar y descargar datos en formatos comunes, así como imprimirlos.

Este texto es el resultado de una traducción automática.
