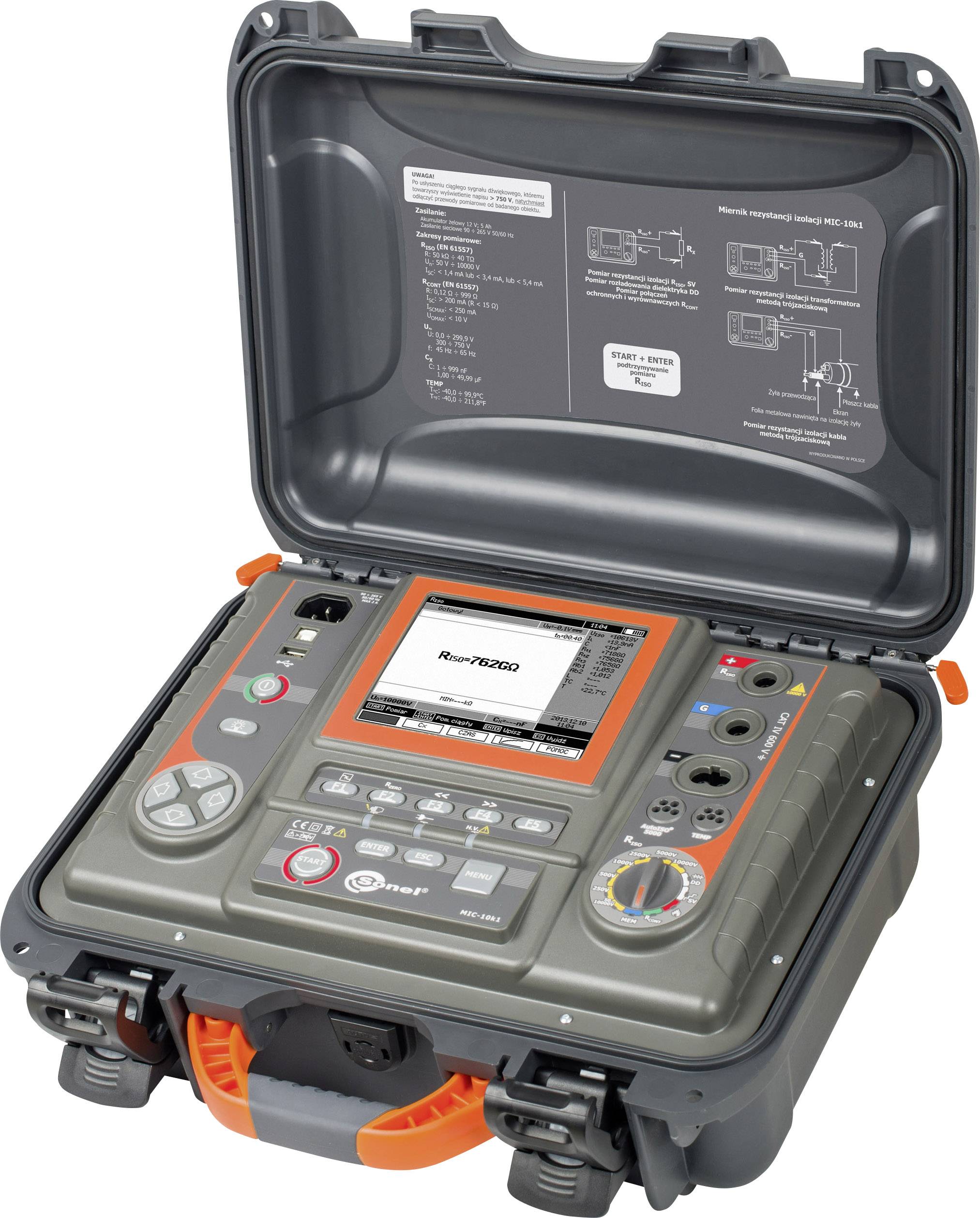

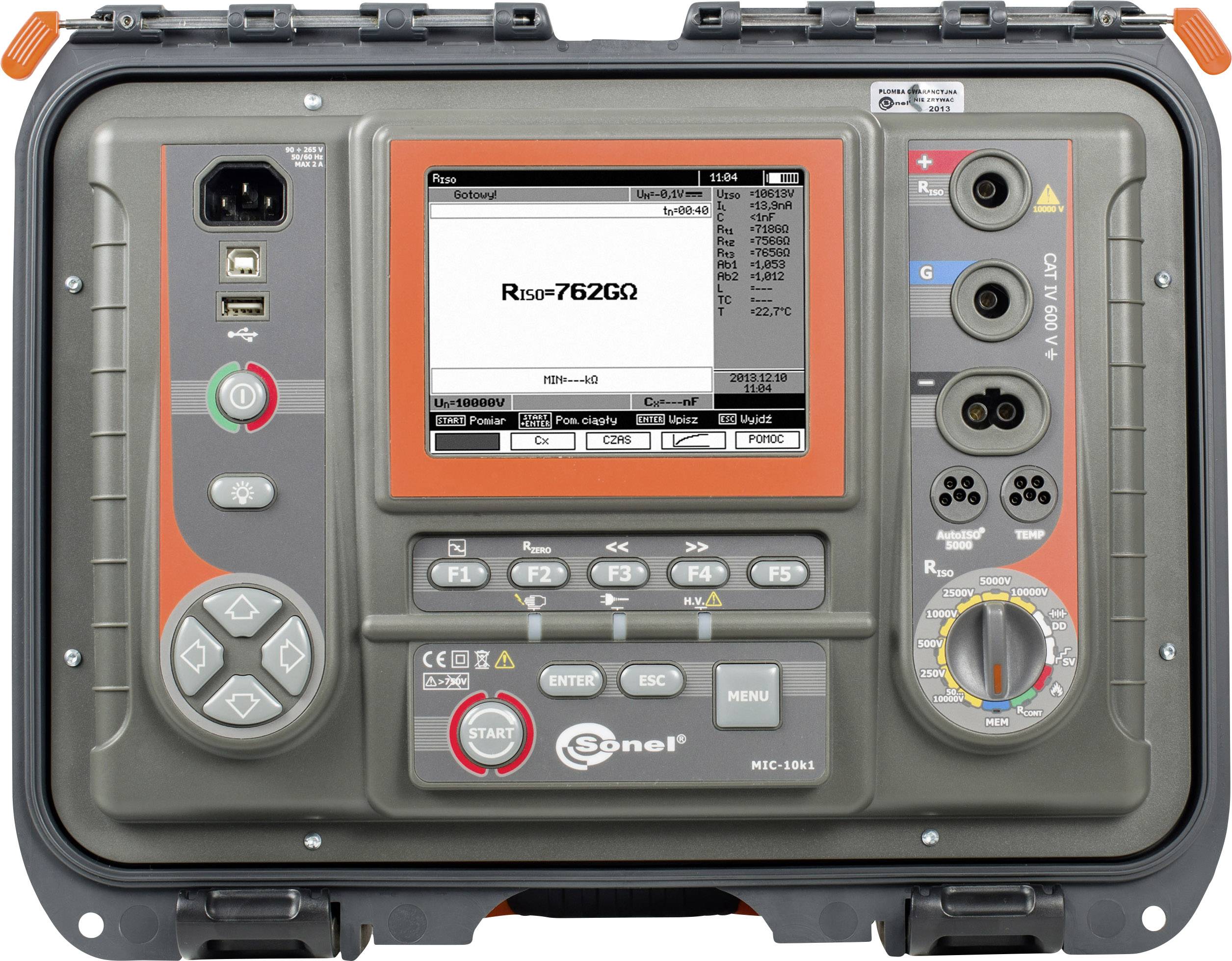

Sonel MIC-10k1 Medidor de aislamiento Calibrado según (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V 4

Sonel MIC-10k1 Medidor de aislamiento Calibrado según (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V 4-0
Sonel MIC-10k1 Medidor de aislamiento Calibrado según (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V 4-1
Sonel MIC-10k1 Medidor de aislamiento Calibrado según (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V 4-2
1/3
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Mar. 03/11
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.
Vendido y enviado por  Conrad Electronic
Número
Total (3500,00 € / Unidad)
3500,00 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Comprobador de aislamiento MIC-10k1

  • Tensión de prueba de 50...10000 V para un rango de medición de hasta 40 TΩ.
  • Tensión de prueba ajustable en pasos de 10 V (50...1000 V) y en pasos de 25 V (1...10 kV).
  • Descarga automática de la muestra de ensayo después de la medición.
  • Mediciones de intervalos de tiempo con señalización acústica de 5 segundos.
  • 3 tiempos de prueba para determinar el coeficiente de absorción
  • Determinación del índice de polarización (IP) y la relación de absorción dieléctrica (RAD).
  • Método de prueba (SV)
  • Índice de descarga dieléctrica (DD)
  • Localización de fallas mediante el método de quemado.
  • Visualización en tiempo real de la tensión de prueba actual.
  • Corriente de prueba ajustable (1,2 mA, 3 mA, 5 mA)
  • Medición de 2 y 3 cables
  • Límite de ajuste para la medición de aislamiento y la medición de continuidad (≥200 mA)
  • Medición de corriente de fuga
  • Se dispone de cables de prueba de hasta 20 metros.
  • Dispositivo de protección contra partes con tensión
  • Prueba de cables multipolares con adaptador AutoISO-5000
  • Función de filtro digital en entornos de prueba con altos niveles de perturbación.
  • Medición CA/CC 0...750V
  • Visualización de gráficos durante la medición
  • Adaptador
  • Medición de capacidad
  • Medición de la temperatura
  • Bluetooth
  • Pantalla LCD de 5,6"
  • Cargador rápido integrado

Especificaciones técnicas

  • Rango de resistencia de aislamiento 0...999 kΩ: Resolución: 1 kΩ, Precisión: ±(3% vM) + 10 dígitos); Rango de resistencia de aislamiento 1,00...9,99 MΩ: Resolución: 0,01 MΩ, Precisión: ±(3% vM) + 10 dígitos); Rango de resistencia de aislamiento 10,0..99,9 MΩ: Resolución: 0,1 MΩ, Precisión: ±(3% vM) + 10 dígitos); Rango de resistencia de aislamiento 100...999 MΩ: Resolución: 1 MΩ, Precisión: ±(3% vM) + 10 dígitos); Rango de resistencia de aislamiento 1,00...9,99 GΩ: Resolución: 0,01 GΩ, Precisión: ±(3% vM) + 10 dígitos); Rango de resistencia de aislamiento 10,0...99,9 GΩ: Resolución: 0,1 GΩ, Precisión: ±(3% vM) + 10 dígitos); Rango de resistencia de aislamiento 100...999 GΩ: Resolución: 1 GΩ, Precisión: ±(3,5% vM) + 10 dígitos); Rango de resistencia de aislamiento 1,00...9,99 TΩ: Resolución: 0,01 TΩ, Precisión: ±(7,5% vM) + 10 dígitos); Rango de resistencia de aislamiento 10...40 TΩ: Resolución: 0,1 TΩ, Precisión: ±(12,5% vM) + 10 dígitos); Rango de tensión de aislamiento 50V: 200 GΩ (AutoISO-5000 Adapt.: 20 GΩ); Rango de tensión de aislamiento 100V: 400 GΩ (AutoISO-5000 Adapt.: 40 GΩ); Rango de tensión de aislamiento 250V: 1,00 TΩ (AutoISO-5000 Adapt.: 100 GΩ); Rango de tensión de aislamiento 500V: 2,00 TΩ (AutoISO-5000 Adapt.: 200 GΩ); Rango de tensión de aislamiento 1000V: 4,00 TΩ (AutoISO-5000 Adapt.: 400 GΩ); Rango de tensión de aislamiento 2500V: 10,00 TΩ (AutoISO-5000 Adapt.: 400 GΩ); Rango de tensión de aislamiento 5000 V: 20,0 TΩ (Adaptador AutoISO-5000: 400 GΩ); Rango de tensión de aislamiento 10000 V: 40 TΩ; Prueba de paso Uiso 50...1000 V: paso de 10 V; Prueba de paso Uiso 1000...5000 V: paso de 25 V; Prueba de paso Uiso 5000...10000 V: paso de 25 V; Rango de medición CA/CC: 0,0...29,9 V, Resolución: 0,1 V, Precisión: ±(2% de VM) + 20 dígitos); Rango de medición CA/CC: 30..299,9 V, resolución: 0,1 V, precisión: ±(2% vM) + 6 dígitos); Rango de medición CA/CC: 300..750 V, resolución: 1 V, precisión: ±(2% vM) + 2 dígitos); Rango de frecuencia: 45...65 Hz; Corriente de prueba Medición de continuidad: ±200 mA; Rango de medición de continuidad 0,00...19,99 Ω: Resolución: 0,01 Ω, Precisión: ±(2% vM) + 3 dígitos); rango de medición de continuidad 20,0...199,9 Ω: Resolución: 0,1 Ω, Precisión: ±(2% vM) + 3 dígitos); Rango de medición de continuidad 200...999 Ω: Resolución: 1 Ω, Precisión: ±(4% vM) + 3 dígitos); Rango de medición de capacitancia 0...999 nF: Resolución: 1 nF, Precisión: ±(5% vM) + 5 dígitos); Rango de medición de capacitancia 1,00...49,99 µF: Resolución: 0,01 µF, Precisión: ±(5% vM) + 5 dígitos); Rango de medición de temperatura: -40,0...99,9 °C, Resolución: 1 °C, Precisión: ±(3% vM) + 8 dígitos); Rango de medición de temperatura: -40,0...211 °F, Resolución: 1 °F, Precisión: ±(3% vM) + 16 dígitos)
Tipo de producto

Medidor de aislamiento

Tensión de prueba

50 V

100 V

250 V

500 V

1000 V

2500 V

5000 V

10000 V

Función de medición

Resistencia de aislamiento

ISO

Las interfaces

Bluetooth®

USB

Dimen.

(Lon. x Anch. x Alt.) 30 x 20 x 43 cm

Peso

9.92 kg

Tipo de indicador

Digital

Resistencia al aislamiento (máx.)

40 TΩ

categoría de medición

CAT III 1000 V

CAT IV 600 V

Anchura

20 cm

Altura

43 cm

longitud

30 cm

Documentos y descargas

Ficha técnica

Ficha técnica 1427985 Sonel MIC-10k1 Medidor de aislamiento Calibrado según (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V 4

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 1427985 Sonel MIC-10k1 Medidor de aislamiento Calibrado según (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V 4

Información

Información 1427985 Sonel MIC-10k1 Medidor de aislamiento Calibrado según (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V 4

Descripción

El nuevo MIC-10k1 de la gama de comprobadores de aislamiento de 10 kV de Sonel, ahora con funciones de medición ampliadas. Según la norma EN 61557-2, se pueden medir resistencias de hasta 40 teraohmios con una tensión de prueba de 10 kV. Incluso con interferencias de alta frecuencia, se obtienen resultados de medición absolutamente precisos. La nueva "función de detección de fallos" ahora también permite localizar la avería. Se pueden realizar todos los parámetros para la medición del aislamiento de diagnóstico, como PI, DAR, DD, prueba de escalón (SV), medición de capacitancia, así como Riso, RPE y medición de temperatura. Estos perfiles de medición se pueden visualizar gráficamente en la pantalla de inmediato o transferirse al software de análisis del PC mediante Bluetooth.

Este texto es el resultado de una traducción automática.

Modelo

  • Maletín rígido IP67 resistente
  • CAT III 1000 V
  • CAT IV 600 V
  • Cable de prueba de hasta 20 m
  • Pinzas de cocodrilo y sondas
  • Sonda de temperatura
  • Cable de alimentación
  • Batería
  • Cable USB
  • Software Sonel Reader
  • Mediciones según EN 61557

Volumen de suministro

  • Cable de 11 kV, 3 m, (CAT IV 1000 V), con conectores banana, azul
  • Cable de 11 kV, 3 m, apantallado (CAT IV 1000 V), con conectores banana, negro.
  • Cable de 11 kV, 3 m, (CAT IV 1000 V), con conectores banana, rojo
  • Pinza de cocodrilo azul 11 ​​kV 32 A
  • Pinza de cocodrilo, negra, 11 kV, 32 A
  • Pinza de cocodrilo roja 11 kV 32 A
  • Cable USB
  • Alimentación eléctrica de 230 V
  • Maletín
  • Certificado de calibración emitido por un laboratorio acreditado (MIC-10k1, MIC-10s1)
  • Certificado de calibración (MIC-5050, MIC-05s1).
