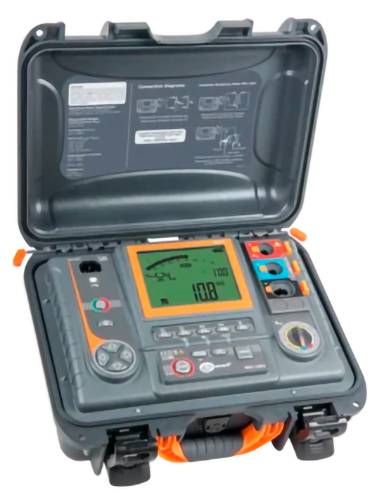

Name: Sonel Isolationsqualitäts-Analysator MIC-15K1 Medidor de aislamiento 15000 V
Brand: Sonel
SKU: 3763609
Availability: InStock

Características y detalles

Analizador de calidad de aislamiento MIC-15k1

Pruebas de dispositivos de protección contra sobretensiones (SPD).
Indicador de descarga parcial (PDI).
Medición de corrientes de polarización y despolarización (PDC).
Diagnóstico de sistemas de aislamiento mediante mediciones estándar de IR, DAR, PI, SV, RT, DD.
Resistencia eléctrica de las muestras de ensayo: indicador de la tensión de ruptura.
Su alta inmunidad a las interferencias electromagnéticas garantiza un funcionamiento ininterrumpido en centrales eléctricas y en las inmediaciones de líneas de alta tensión de hasta 1200 kV CA y 800 kV CC.
Un aumento gradual de la tensión de prueba durante un tiempo determinado (RT - prueba de rampa) permite la detección local de descargas parciales en el objeto probado.
Un inversor eficiente con una potencia de salida de ~150 W permite detectar cortocircuitos mediante los siguientes métodos: método visual (cuando las líneas y los cables son visibles a lo largo de toda su longitud), método de reflectómetro, detector de ondas sísmicas-acústicas o con un marco en A para indicar la dirección de la falla (sin embargo, el conductor debe estar enterrado y tener contacto con tierra).
Compatible con software externo.
Memoria: 990 celdas.
Autonomía con una sola carga de batería: aprox. 5 horas.
Trabajo a altitudes de hasta 3000 m sobre el nivel del mar.

Especificaciones técnicas

Tipo de producto: Medidor de aislamiento

Tensión de prueba: 15000 V

Función de medición: Resistencia de aislamiento

: Estándar de fábrica (sin certificado)

Las interfaces: USB
Bluetooth®

: IP67
IP40

Suministro de tensión (datos): Batería de LiFePO4 (13,2 V; 5,0 Ah)

Dimen.: (Lon. x Anch. x Alt.) 390 x 308 x 172 mm

Peso: 6.6 kg

Tipo de indicador: Segmentos LED

Frecuencia (máx.): 60 Hz

Intervalo de frecuencia: 60 Hz (max)

Rango de medición de la tensión (máx.): 15000 V

categoría de medición: CAT IV 1000 V
CAT IV 600 V

Anchura: 308 mm

Altura: 172 mm

longitud: 390 mm

Documentos y descargas

Ficha técnica

Ficha técnica 3763609 Sonel Isolationsqualitäts-Analysator MIC-15K1 Medidor de aislamiento 15000 V

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3763609 Sonel Isolationsqualitäts-Analysator MIC-15K1 Medidor de aislamiento 15000 V

Descripción

El instrumento de prueba MIC-15k1 fue desarrollado para medir la resistencia de aislamiento de componentes de generación y suministro de energía, por ejemplo:
• Cables de uno y varios conductores,
• Transformadores,
• Motores y generadores,
• Condensadores, aisladores y otros dispositivos ubicados en subestaciones
Serán utilizados.
Este comprobador de aislamiento es especialmente adecuado para realizar mediciones en zonas con interferencias electromagnéticas muy elevadas, por ejemplo, subestaciones con 1200 kV CA y 800 kV CC. Gracias a la tensión de prueba de 15 kV (según las tablas 100.1 de NSI/NETA ATS-2009), el dispositivo de prueba puede utilizarse para probar objetos con una tensión nominal de 34,5 kV.

Funciones
Inversor de alta tensión de alta eficiencia con una tensión de prueba de 15 kV y una corriente de hasta 10 mA, adecuado para medir resistencias de aislamiento de hasta 40 TΩ. Lograr tal resultado hace que esto
Instrumentos de medición sin competencia. La medición de resistencia de 3 hilos, realizada con un cable “GUARD”, elimina las corrientes de fuga superficiales causadas por el aislamiento contaminado, aumentando así la fiabilidad de los resultados obtenidos.
Se muestran los siguientes valores: relación de absorción dieléctrica DAR, índice de polarización PI y descarga dieléctrica DD (tiempo de medición 60...5999 s).
El dispositivo permite al usuario evaluar el estado del aislamiento aplicando la tensión de prueba de forma escalonada (SV – Step Voltage) o incrementándola lentamente (RampTest – RT).
• El método SV muestra si el dieléctrico está en buenas condiciones, independientemente de la tensión de prueba aplicada.
• El método RT permite evaluar las características del material aislante. El dispositivo de prueba aumenta suavemente la tensión de prueba sin someter el objeto de prueba a estrés eléctrico. Se registran el tiempo y el voltaje para determinar los valores en los que se produce la rotura del aislamiento del objeto de prueba. Filtros digitales integrados con un tiempo de promediado de Los tiempos de 10, 30, 60, 100 y 200 segundos garantizan resultados de medición estables en áreas con altos niveles de interferencia magnética.

Carga disruptiva, cebado
Una característica muy útil es la capacidad de abrir una brecha en el aislamiento dañado. En el caso de líneas abiertas, la ubicación de la falla generalmente se puede determinar visualmente. En el caso de cables que no son visibles,
Este método genera una onda sísmico-acústica en la ubicación de la falla. En determinadas condiciones, se produce una descarga energética de forma cíclica. La ubicación exacta de la descarga se puede determinar utilizando un geófono. La medición de la penetración también permite localizar errores esporádicos, por ejemplo, durante la lluvia, utilizando reflectómetros. En caso de cortocircuitos a tierra, se puede aplicar el método de caída de tensión y el bastidor en A.

Guardado automático de medidas
Los resultados se pueden guardar automáticamente. La cifra depende de los datos individuales de cada medición.

Este texto es el resultado de una traducción automática.
