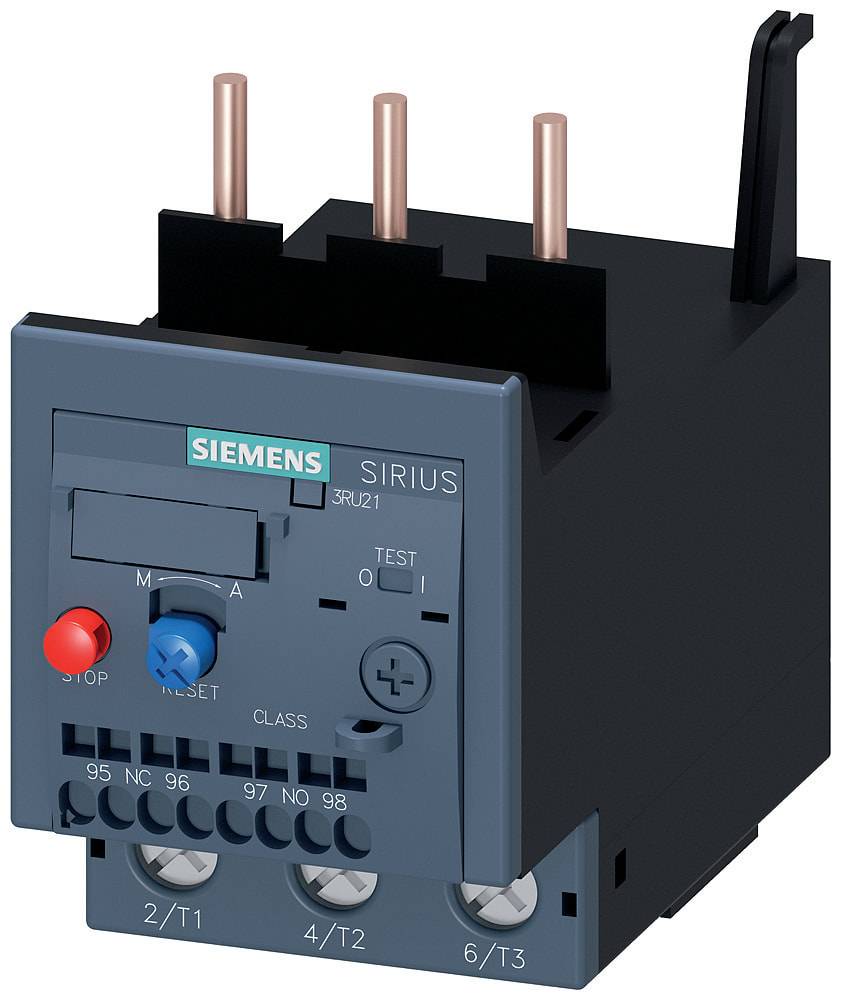

Siemens Relé de sobrecarga 690 V/AC 1 contacto NC, 1 contacto NA 1 UD(S). 3RU2136-1HD0 Sobrecarga

Siemens Relé de sobrecarga 690 V/AC 1 contacto NC, 1 contacto NA 1 UD(S). 3RU2136-1HD0 Sobrecarga-0
Siemens Relé de sobrecarga 690 V/AC 1 contacto NC, 1 contacto NA 1 UD(S). 3RU2136-1HD0 Sobrecarga-1
Siemens Relé de sobrecarga 690 V/AC 1 contacto NC, 1 contacto NA 1 UD(S). 3RU2136-1HD0 Sobrecarga-2
Siemens Relé de sobrecarga 690 V/AC 1 contacto NC, 1 contacto NA 1 UD(S). 3RU2136-1HD0 Sobrecarga-3
Siemens Relé de sobrecarga 690 V/AC 1 contacto NC, 1 contacto NA 1 UD(S). 3RU2136-1HD0 Sobrecarga-4
1/5
Similar a la imagen
Tipo de embalaje
Piece
Tipo de producto
Relé de sobrecarga
características
Sobrecarga
Tensión de servicio máx.
690 V/AC
tipo de contacto
1 contacto NC
1 contacto NA
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Jue. 05/11
Vendido y enviado por  Conrad Electronic
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
75,62 €
3
3% = 6,27 €
73,53 €
5
4% = 14,65 €
72,69 €
10
5% = 34,90 €
72,13 €
25
5% = 103,00 €
71,50 €
Los descuentos por cantidad varían según el vendedor
Número
Total (75,62 € / Unidad)
75,62 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Tipo de montaje: Fijación de la cubierta protectora
  • Tipo de secciones transversales de conductores conectables / para cables AWG / para contactos principales: 2x (18 ... 2), 1x (18 ... 1)
  • Tipo de secciones transversales de conductores conectables / para cables AWG / para contactos auxiliares: 2x (20 ... 14)
  • Tipo de secciones transversales de conductores conectables / para contactos principales / trenzado fino / con procesamiento de extremos de alambre: 2x (1 ... 25 mm²), 1x (1 ... 35 mm²)
  • Tipo de secciones transversales de conductores conectables / para contactos auxiliares / trenzado fino / con procesamiento de extremos de alambre: 2x (0,5 ... 1,5 mm²)
  • Tipo de sección transversal del conductor conectable / para contactos auxiliares / trenzado fino / sin procesamiento del extremo del cable: 2x (0,5 ... 2,5 mm²)
  • Tipo de secciones transversales de conductores conectables / para contactos principales / sólidos o multifilares: 2x (1 ... 35 mm²), 1x (1 ... 50 mm²)
  • Tipo de sección transversal del conductor conectable / para contactos auxiliares / sólido o trenzado: 2x (0,5 ... 2,5 mm²)
  • Altitud de instalación / a altitud sobre el nivel del mar / máxima: 2000 m
  • Tipo de fusible / para protección contra cortocircuitos del interruptor auxiliar / requerido: fusible gG: 6 A, fusible de acción rápida: 10 A
  • Clase de disparador: CLASE 10
  • Tamaño del contactor / combinable / específico de la empresa: S2
  • Tamaño del relé de sobrecarga: S2
  • Protección contra descargas eléctricas: seguridad para los dedos en caso de contacto vertical desde la parte frontal.
  • Corriente de funcionamiento / en AC-3 / a 400 V: 8 A
  • Posición de montaje deseada
  • Valor de respuesta ajustable de la liberación de sobrecarga dependiente de la corriente / valor inicial: 5,5 A
  • Valor de respuesta de corriente ajustable / de la liberación de sobrecarga dependiente de la corriente / valor final: 8 A
  • Tensión de aislamiento / con grado de contaminación 3: 690 V/CA
  • Resistencia a sobretensiones: 6000 V
  • Disposición de la conexión eléctrica / para el circuito principal: superior e inferior
  • Número de contactos normalmente cerrados / para contactos auxiliares / Nota: para el mensaje "Activado"
  • Número de contactos normalmente abiertos / para contactos auxiliares / Nota: para la desconexión del contactor
  • Par de apriete / para contactos principales / con conexión por tornillo / máximo: 4,5 Nm
  • ejecución de la Indicador / para cambiar de estado: Deslizador
  • Tipo de rosca / tornillo de conexión / para contactos principales: M6
  • Diseño del interruptor auxiliar: integrado
  • Tipo de disyuntor / para protección contra cortocircuitos del interruptor auxiliar / requerido: 6A (Ik ≤ 0,5 kA; U ≤ 260V)
  • Diseño del vástago del destornillador: Diámetro 5 ... 6 mm
  • Diseño de liberación de sobrecarga: térmico
  • Frecuencia de funcionamiento: 50 - 60 Hz
  • Tamaño de la punta del destornillador: Pozidriv tamaño 2
  • Tensión máxima admisible para un aislamiento seguro / en redes con neutro conectado a tierra / entre circuitos auxiliares y auxiliares: 415 V
  • Tensión máxima admisible para un aislamiento seguro / en redes con neutro sin conexión a tierra / entre circuitos auxiliares y auxiliares: 415 V
  • Componente del producto / Alarma activada: sí
  • Componente del producto / interruptor auxiliar: sí
  • Componente del producto / Botón de reinicio: sí
  • Componente del producto / Botón de parada: sí
  • Función del producto/reinicio automático: sí
  • Función del producto / Detección de fallos de fase: sí
  • Función del producto / Protección contra sobrecarga: sí
  • Pérdida de potencia / a corriente nominal / en CA / en condiciones de funcionamiento en caliente: 7,5 W
  • Pérdida de potencia / a corriente nominal / en CA / en condiciones de funcionamiento en caliente / por polo: 2,5 W
  • Corriente a plena carga (FLA) / para motor trifásico / a 600 V: 8 A
  • Tiempo de reinicio / después de la activación por sobrecarga / durante el reinicio automático / normalmente: 10 min
  • Tiempo de reinicio / después de la activación por sobrecarga / durante el reinicio remoto: 10 min
  • Tiempo de reinicio / después de la activación por sobrecarga / después del reinicio manual: 10 min
Tipo de embalaje

Piece

Tipo de producto

Relé de sobrecarga

tipo

3RU2136-1HD0

características

Sobrecarga

Tensión de servicio

690 V/AC

Tensión de servicio máx.

690 V/AC

Tensión de funcionamiento

690 V/AC (max)

características especiales

Con contacto auxiliar

tipo de contacto

1 contacto NC

1 contacto NA

Tensión de encendido (máx.)

690 V/AC

conexión

Atornillar

Conexión de resorte

min temperatura.

-40 °C

Máx. Temperatura

+70 °C

IP00

IP20

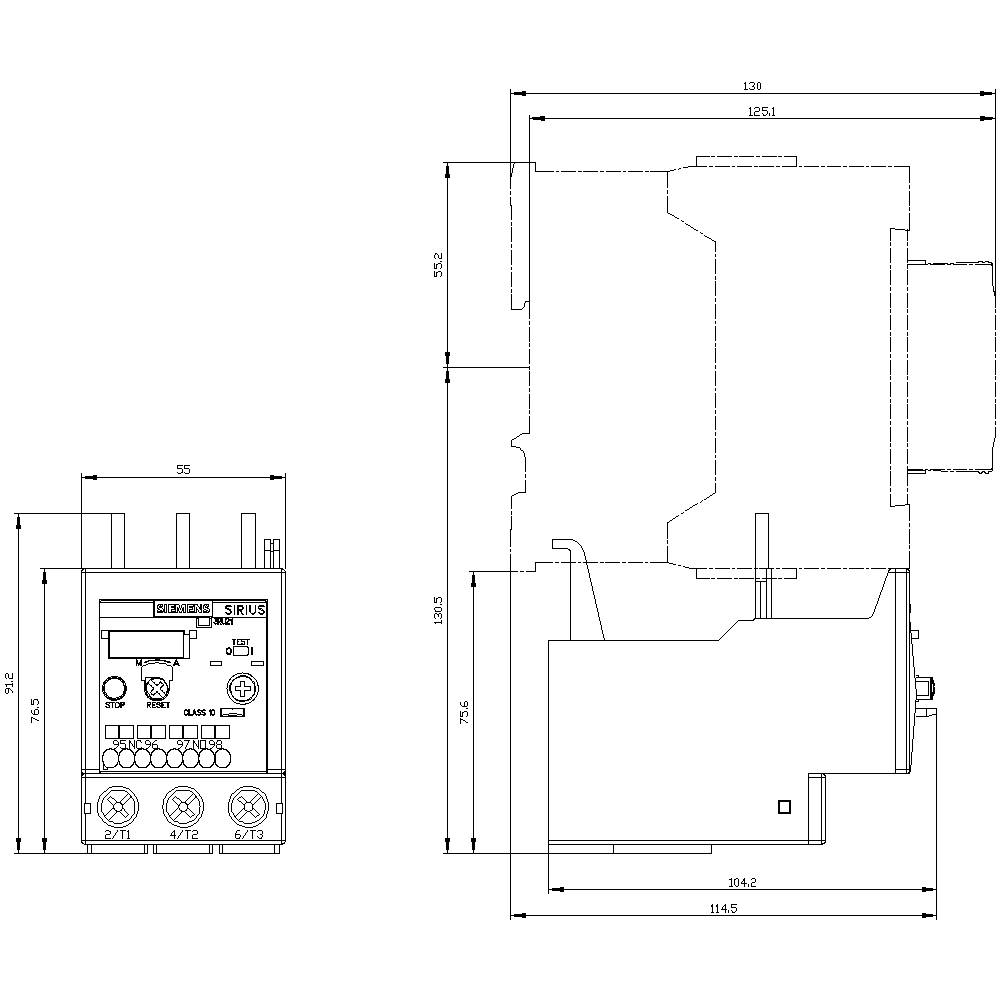

Anchura

55 mm

Altura

90 mm

Profundidad

105 mm

Dimen.

(Anch. x Alt. x Prof.) 55 x 90 x 105 mm

Contenido

1 UD(S).

Conforme a la normativa RoHS

Sí

UKCA

Irrelevante

Documentos y descargas

Ficha técnica

Ficha técnica 2863489 Siemens Relé de sobrecarga 690 V/AC 1 contacto NC, 1 contacto NA 1 UD(S). 3RU2136-1HD0 Sobrecarga

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2863489 Siemens Relé de sobrecarga 690 V/AC 1 contacto NC, 1 contacto NA 1 UD(S). 3RU2136-1HD0 Sobrecarga

Descripción

Relé de sobrecarga térmico de 5,5...8 A para protección de motor, tamaño S2, CLASE 10, montaje en contactor, circuito principal: terminales de tornillo. Circuito auxiliar: Terminal con resorte, manual-automático-RESET. Relé de sobrecarga térmica SIRIUS 3RU2 para protección dependiente de la corriente de cargas con arranque normal contra sobrecalentamiento excesivo debido a sobrecarga o fallo de fase.
Esta serie de productos es especialmente flexible y rentable. Se dan por sentadas las homologaciones internacionales (por ejemplo, IEC y UL/CSA) y las aplicaciones en atmósferas potencialmente explosivas (ATEX o IEC Ex).
Disponible con varios rangos de ajuste de liberación de sobrecarga. Están disponibles con conexiones de tornillo o de resorte para una conexión rápida, sin mantenimiento y resistente a las vibraciones, así como para una instalación individual.

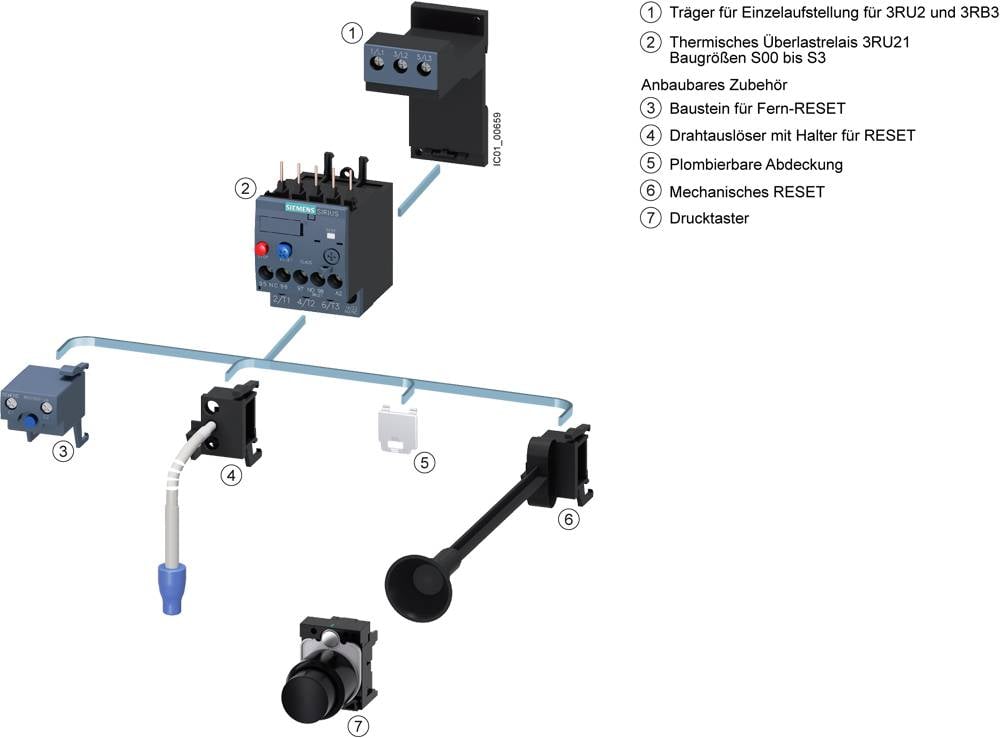

Los accesorios son compatibles con todos los tamaños, desde S00 hasta S3.
Sencillo, eficiente y siempre actualizado: así es el sistema modular SIRIUS.

Este texto es el resultado de una traducción automática.
