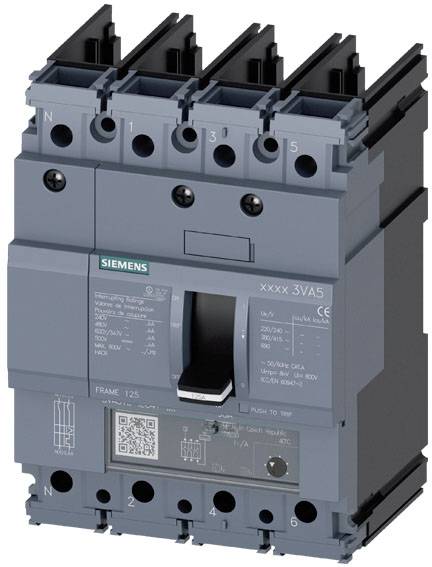

Siemens 3VA5170-6EC41-0AA0 Interruptor de potencia 1 UD(S). Margen de ajuste (corriente): 70 - 70 A Tensión de encendido

Siemens 3VA5170-6EC41-0AA0 Interruptor de potencia 1 UD(S). Margen de ajuste (corriente): 70 - 70 A Tensión de encendido-0
Siemens 3VA5170-6EC41-0AA0 Interruptor de potencia 1 UD(S). Margen de ajuste (corriente): 70 - 70 A Tensión de encendido-1
1/2
Similar a la imagen
Tipo de producto
Interruptor de potencia
Intervalo de regulación de corriente (máx.)
70 A
Tipo de embalaje
Piece
tipo
3VA5170-6EC41-0AA0
Intervalo de regulación de corriente (mín.)
70 A
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Vie. 13/11
Vendido y enviado por  Conrad Electronic
Número
Total (549,00 € / Unidad)
549,00 €
Entrega intracomunitaria exenta de IVA IVA incl.
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Adecuado para su uso: Protección de plantas
  • Disposición de la conexión eléctrica / para el circuito principal: sin conexión
  • Diseño del elemento actuador: brazo basculante
  • Vida útil mecánica (ciclos de conmutación) / típica: 15000
  • Vida útil eléctrica (ciclos de conmutación) / a 480 V: 8000
  • Vida útil eléctrica (ciclos de conmutación) / a 600 V: 4000
  • Vida útil eléctrica (ciclos de conmutación) / en CA-1 / a 380/415 V: 8000
  • Vida útil eléctrica (ciclos de conmutación) / en CA-1 / a 690 V: 4000
  • Componente del producto / perilla de ajuste: sí
  • Extensión del producto / opcional / accionamiento por motor: sí
  • Autoprotección del dispositivo: sí
  • Acabado superficial / de las conexiones / en la parte superior del interruptor (N, 1, 3, 5): Plata
  • Acabado superficial / de los terminales / en la parte inferior del interruptor (N, 2, 4, 6): Estaño
  • Tensión de aislamiento: 800 V
  • Pérdida de potencia / máximo: 16 W
  • Tipo de función de protección / liberación por sobrecorriente: LIN
  • Implementación del monitoreo de fallas a tierra: Sin
  • Tipo de gatillo I / ajustable: sí
  • Capacidad de ruptura de la corriente de cortocircuito de funcionamiento (Ics) / a 240 V: 150 kA
  • Capacidad de ruptura de la corriente de cortocircuito de funcionamiento (Ics) / a 690 V: 5 kA
  • Capacidad de ruptura para corriente de cortocircuito (Icu) / a 240 V: 150 kA
  • Capacidad de ruptura para corriente de cortocircuito (Icu) / a 690 V: 10 kA
  • Corriente de capacidad de ruptura / en CA / a 240 V: 150 kA
  • Corriente de capacidad de ruptura / en CA / a 600 Ω/347 V: 25 kA
  • Capacidad de ruptura de corriente de cortocircuito (Icm) / a 240 V: 330 kA
  • Capacidad de ruptura de corriente de cortocircuito (Icm) / a 690 V: 17 kA
  • Características del producto / con protección del conductor neutro / ajustable: sí
Tipo de embalaje

Piece

Tipo de producto

Interruptor de potencia

tipo

3VA5170-6EC41-0AA0

Intervalo de regulación de corriente (mín.)

70 A

Intervalo de regulación de corriente (máx.)

70 A

Margen de ajuste (corriente)

70 - 70 A

Número de polos

4polig

Tensión de encendido (máx.)

690 V/AC

600 V/DC

montaje

Instalación fija

min temperatura.

-25 °C

Máx. Temperatura

+70 °C

Clase de capacidad de conmutación

H

Modelo de disparador de sobrecorriente

TM230

IP40

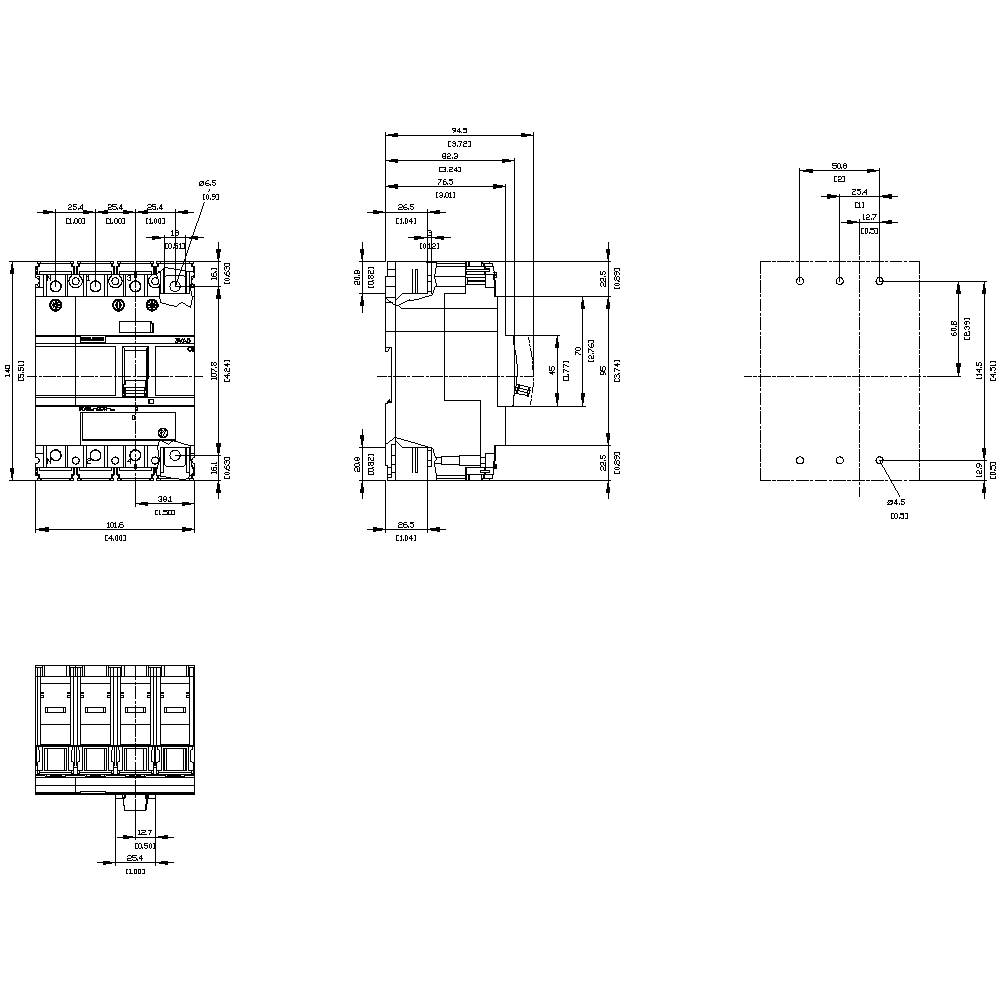

Profundidad

76.5 mm

Anchura

101.6 mm

Altura

140 mm

Dimen.

(Anch. x Alt. x Prof.) 101.6 x 140 x 76.5 mm

Contenido

1 UD(S).

Conforme a la normativa RoHS

Sí

UKCA

Irrelevante

Documentos y descargas

Ficha técnica

Ficha técnica 2862829 Siemens 3VA5170-6EC41-0AA0 Interruptor de potencia 1 UD(S). Margen de ajuste (corriente): 70 - 70 A Tensión de encendido

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2862829 Siemens 3VA5170-6EC41-0AA0 Interruptor de potencia 1 UD(S). Margen de ajuste (corriente): 70 - 70 A Tensión de encendido

Descripción

Interruptor automático 3VA5 UL Frame 125, clase de capacidad de ruptura H 65kA a 480V, 4 polos, protección de sistema TM230, FTAM, protección contra sobrecarga In=70A Ir=70A fija, protección contra cortocircuito Ii=5...10 x In, conductor neutro sin protección sin conexión. Interruptor automático compacto 3VA5 para protección de sistemas, homologado por UL. Los disyuntores compactos UL de 3 VA de Siemens, como componente importante de los sistemas de protección SENTRON para aplicaciones industriales y de infraestructura, ofrecen una protección eficaz de la planta y del arrancador al desconectar de forma segura en caso de sobrecarga o cortocircuito. La certificación 3VA UL establece estándares en flexibilidad y variedad de accesorios modulares. Además, el disyuntor compacto UL de 3 VA ofrece las condiciones ideales para los fabricantes de maquinaria y aparamenta eléctrica que exportan a todo el mundo. Además de cumplir con la norma IEC, las series 3VA5 y 3VA6 también cumplen con la norma UL. Por lo tanto, todas las funcionalidades pueden utilizarse e implementarse en sistemas de todo el mundo. Esta variante del interruptor automático compacto de 3 VA se caracteriza sobre todo por: 1. Diseño compacto. 2. Disponible como variante para la protección de cultivos. 3. Según el tamaño: versiones de 1, 2 (diseño de carcasa de 3 polos) y 3 polos. 4. Según el tamaño: capacidad de conmutación de 25 kA. 100 kA a 480 V para interruptores tripolares y 25 kA .50 kA a 277 V para interruptores unipolares. 5. La serie incorpora un sistema de liberación por sobrecorriente termomagnética. 6.ª Accesorios internos modulares y fáciles de instalar, con una amplia gama de funciones. 7.º Plataforma de accesorios uniforme para todos los disyuntores compactos UL de 3 VA.

Este texto es el resultado de una traducción automática.
