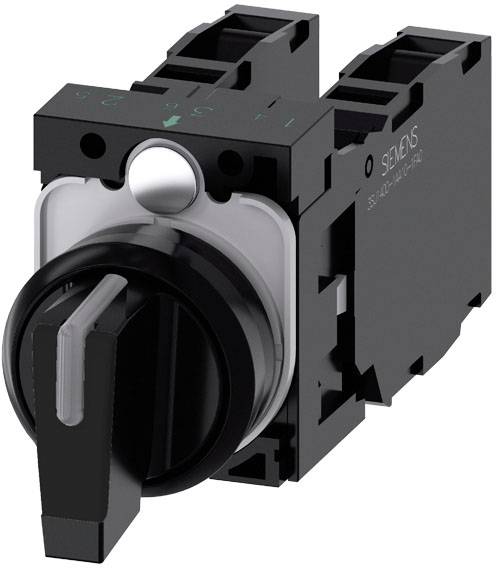

Siemens 3SU11002BL101NA0 3SU1100-2BL10-1NA0 Muletilla Anillo frontal de plástico, Se puede iluminar Mordaza Schwarz 2 x
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
48,73 €
3
3% = 4,74 €
47,15 €
5
5% = 11,10 €
46,51 €
10
5% = 26,40 €
46,09 €
25
6% = 78,00 €
45,61 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (48,73 € / Unidad)
48,73 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Número de puestos de mando: 1
- Número de posiciones del interruptor: 3
- Diseño del elemento actuador: palanca, corto
- Ancho de instalación: 32,3 mm
- Altura de instalación: 28,8 mm
- Material del elemento actuador: Plástico
- Componente del producto / anillo frontal: sí
- Extensión del producto / opcional / fuente de luz: sí
- Par de apriete / de los tornillos en el soporte / máximo: 1,2 Nm
- Diseño del anillo frontal: estándar
- Profundidad de montaje: 71,7 mm
- Forma de la abertura de la instalación: redonda
- Material del soporte: Plástico
- Frecuencia de conmutación / máxima [1/h]: 1800
- Clase de protección IP / del bloque de bornes: IP20, tornillo de bornes apretado
- Resistencia a las vibraciones: 10 ... 500 Hz: 5 g
- Clase de protección del equipo: II
- Tolerancia positiva del diámetro de instalación: 0,4 mm
- Función del producto / apertura forzada: sí
- Sección transversal del conductor conectable / sólido / con tratamiento de los extremos del cable / máximo: 0,75 mm²
- Sección transversal del conductor conectable / sólido / con tratamiento de los extremos del cable / mínimo: 0,5 mm²
- Sección transversal del conductor conectable / sólido / sin tratamiento de los extremos del cable / máximo: 1,5 mm²
- Sección transversal del conductor conectable / sólido / sin tratamiento de los extremos del cable / mínimo: 1 mm²
- Sección transversal del conductor conectable / finamente trenzado / con tratamiento de los extremos del cable / máximo: 1,5 mm²
- Sección transversal del conductor conectable / finamente trenzado / con tratamiento de los extremos del cable / mínimo: 0,5 mm²
- Sección transversal del conductor conectable / finamente trenzado / sin tratamiento de los extremos del cable / máximo: 1,5 mm²
- Sección transversal del conductor conectable / finamente trenzado / sin tratamiento de los extremos del cable / mínimo: 1 mm²
- Número de módulos de contacto: 2
- Par de apriete / para conexión por tornillo / máximo: 0,9 Nm
- Par de apriete / para conexión por tornillo / mínimo: 0,8 Nm
- Par de apriete / de los tornillos en el soporte / mínimo: 1 Nm
- Tipo de secciones transversales de conductores conectables / para cables AWG: 2x (18 ... 14)
- Tipo de secciones transversales de conductores conectables / sólidas / con tratamiento de extremos de alambre: 2x (0,5 ... 0,75 mm²)
- Tipo de secciones transversales de conductores conectables / sólido / sin tratamiento de extremos de cable: 2x (1,0 ... 1,5 mm²)
- Tipo de sección transversal del conductor conectable / trenzado fino / con procesamiento del extremo del cable: 2x (0,5 ... 1,5 mm²)
- Tipo de sección transversal del conductor conectable / trenzado fino / sin procesamiento de los extremos del cable: 2x (1,0 ... 1,5 mm²)
- Diseño de contacto/contacto auxiliar: aleación de plata
- Número AWG / Sección transversal del conductor conectable según el código / Máximo: 14
- Número AWG / Sección transversal del conductor conectable según el código / Mínimo: 18
- Tipo de montaje de módulos y accesorios: Montaje en panel frontal
- Tensión de funcionamiento / en CA / a 50 Hz / valor nominal / máximo: 500 V
- Tensión de funcionamiento / en CA / a 50 Hz / valor nominal / mínimo: 5 V
- Tensión de funcionamiento / en CA / a 60 Hz / valor nominal / máximo: 500 V
- Tensión de funcionamiento / en CA / a 60 Hz / valor nominal / mínimo: 5 V
- Tensión de funcionamiento / en CC / valor nominal / máximo: 500 V
- Tensión de funcionamiento / en CC / valor nominal / mínimo: 5 V
- Corriente continua / del interruptor automático Característica C [A]: 10
- Tensión de aislamiento / valor nominal: 500 V
- Componente del producto / fuente de luz: no
- Tipo de tensión / tensión de funcionamiento: CA/CC
- Tensión de impulso soportada / Valor de diseño: 6 kV
- Corriente térmica: 10 A
- Nivel de contaminación: 3
- Tipo de producto
Muletilla
- Interruptor/botón, características
Anillo frontal de plástico
Se puede iluminar
- Tipo de iluminación
Sin
- Tipo de accionamiento
Mordaza
- color de la luz
Blanco
- Color del fabricante
Schwarz
- Color de la carcasa
Schwarz
- diámetro de la cabeza
32.3 mm
- Patrón de impresión
Marca de flecha
- conexión
Atornillar
- forma
Redonda
- Recorte de panel frontal
22 mm
- características
Enclavado/0/enclavado
- tipo de contacto
2 contactos NA
2 contactos NC
- vida mecánica
1000000
- vida eléctrica
10000000
- Ø montaje
22.3 mm
- ejecución
Unidad completa
IP66
IP67
IP69/IP69K
- min temperatura.
-25 °C
- Máx. Temperatura
+70 °C
- Ángulo de avance
2 x 45 °
- Posición de conmutación
1 On/Off/On
- Anchura
32.3 mm
- Altura
40 mm
- Contenido
1 UD(S).
- Dimen.

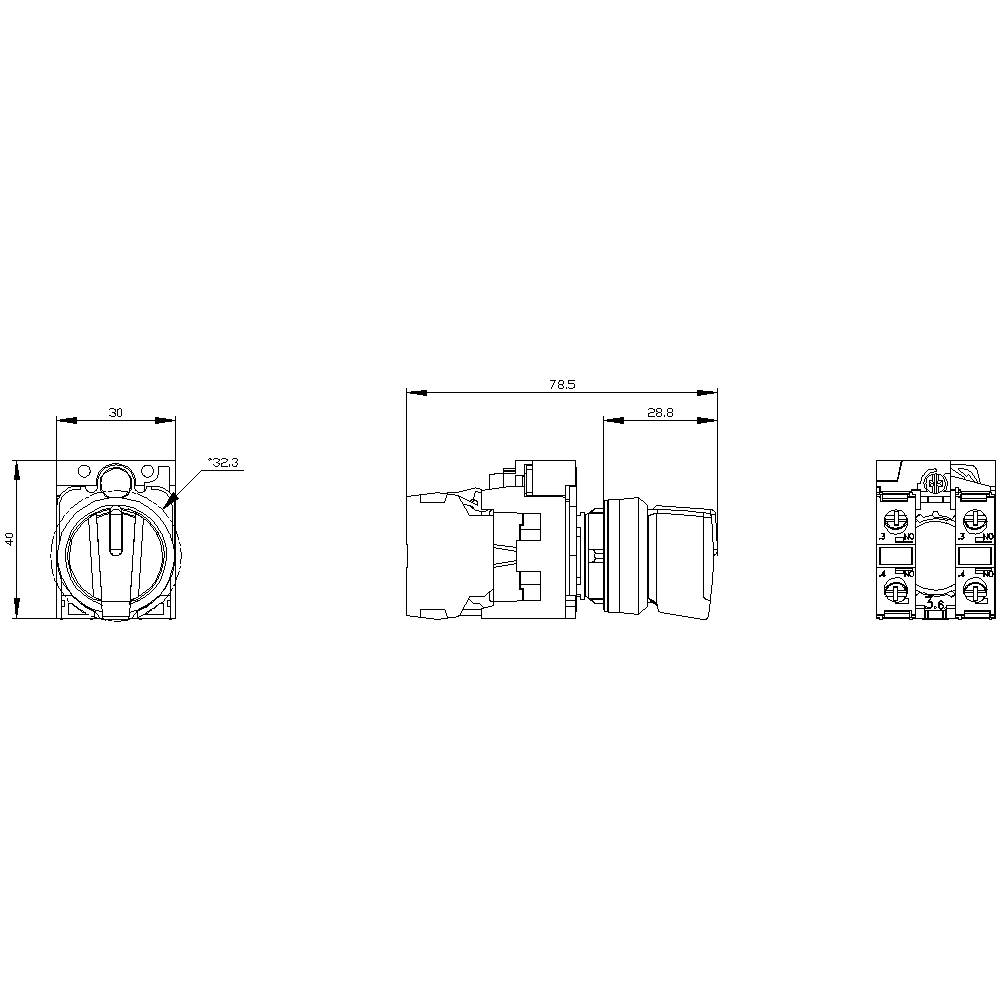

(Anch. x Alt. x Prof.) 32.3 x 40 x 71.7 mm
- Conforme a la normativa RoHS
Sí
- Profundidad
71.7 mm
- tipo
3SU1100-2BL10-1NA0
- UKCA
Irrelevante
Documentos y descargas
Ficha técnica
Ficha técnica 2863884 Siemens 3SU11002BL101NA0 3SU1100-2BL10-1NA0 Muletilla Anillo frontal de plástico, Se puede iluminar Mordaza Schwarz 2 x
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2863884 Siemens 3SU11002BL101NA0 3SU1100-2BL10-1NA0 Muletilla Anillo frontal de plástico, Se puede iluminar Mordaza Schwarz 2 x
Descripción
Interruptor de palanca, iluminado, 22 mm, redondo, plástico, negro, palanca, corto, 3 posiciones de conmutación IO-II, enclavamiento, 10:30h/12h/13:30h, con soporte, 1S, 1S, terminal de tornillo Interruptor de palanca SIRIUS ACT para conmutación y control de cargas eléctricas.
Bajo la marca SIRIUS ACT, Siemens ofrece una cartera única de dispositivos de mando y señalización con homologaciones de producto a nivel mundial en tres series de diseño moderno fabricadas con metal auténtico y plástico de alta calidad.
El innovador sistema de encaje a presión simplifica el montaje hasta tal punto que solo se necesita una mano y no se requieren herramientas especiales. Para el montaje, bastan orificios sin ranuras, ya que incorpora una protección antirrotación del 100%.
Gracias a su alto nivel de protección constante, estos robustos dispositivos son adecuados para uso industrial y aplicaciones en exteriores. Incluso es posible limpiar con un chorro de alta presión. Ni el polvo, ni los aceites, ni los álcalis agresivos pueden interrumpir un funcionamiento fiable.
Además del cableado estándar, la mayoría de los dispositivos también se pueden conectar al controlador mediante PROFINET, AS-Interface o IO-Link. Esto reduce el esfuerzo de cableado, minimiza las fuentes de error y proporciona una mayor flexibilidad.
El configurador gráfico en línea facilita la selección y el pedido de dispositivos, carcasas y etiquetas individuales. Se dispone de documentación exhaustiva (por ejemplo, manual, datos 3D, diagrama de conexiones).
Versiones disponibles: varios colores, 2-4 posiciones de conmutación, palanca corta/larga o mando giratorio, iluminado/sin iluminar (también se puede instalar iluminación posteriormente), funcionamiento con enclavamiento/momentáneo.
Nota: Unidad completa, la entrega incluye soporte y módulos.
SIRIUS ACT - Rendimiento en acción al dar órdenes e informar. Fácil de montar, sencillamente resistente, sencillamente perfecto.
Este texto es el resultado de una traducción automática.
Bajo la marca SIRIUS ACT, Siemens ofrece una cartera única de dispositivos de mando y señalización con homologaciones de producto a nivel mundial en tres series de diseño moderno fabricadas con metal auténtico y plástico de alta calidad.
El innovador sistema de encaje a presión simplifica el montaje hasta tal punto que solo se necesita una mano y no se requieren herramientas especiales. Para el montaje, bastan orificios sin ranuras, ya que incorpora una protección antirrotación del 100%.
Gracias a su alto nivel de protección constante, estos robustos dispositivos son adecuados para uso industrial y aplicaciones en exteriores. Incluso es posible limpiar con un chorro de alta presión. Ni el polvo, ni los aceites, ni los álcalis agresivos pueden interrumpir un funcionamiento fiable.
Además del cableado estándar, la mayoría de los dispositivos también se pueden conectar al controlador mediante PROFINET, AS-Interface o IO-Link. Esto reduce el esfuerzo de cableado, minimiza las fuentes de error y proporciona una mayor flexibilidad.
El configurador gráfico en línea facilita la selección y el pedido de dispositivos, carcasas y etiquetas individuales. Se dispone de documentación exhaustiva (por ejemplo, manual, datos 3D, diagrama de conexiones).
Versiones disponibles: varios colores, 2-4 posiciones de conmutación, palanca corta/larga o mando giratorio, iluminado/sin iluminar (también se puede instalar iluminación posteriormente), funcionamiento con enclavamiento/momentáneo.
Nota: Unidad completa, la entrega incluye soporte y módulos.
SIRIUS ACT - Rendimiento en acción al dar órdenes e informar. Fácil de montar, sencillamente resistente, sencillamente perfecto.
Este texto es el resultado de una traducción automática.
Observaciones
Por favor, pida las bombillas por separado.
