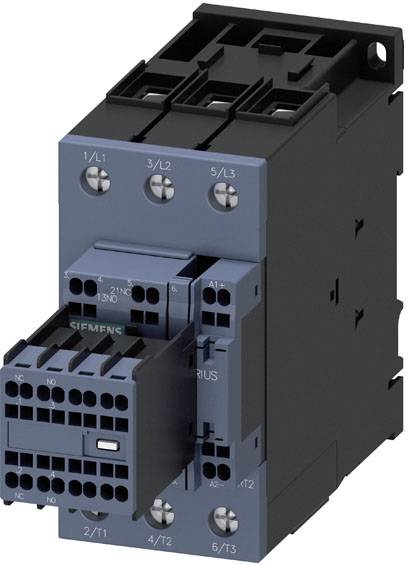

Siemens 3RT2038-3XJ44-0LA2 Protección de vía 2 contactos NA, 2 contactos NC 59 kW 690 V 65 A Con varistor Compatible con

Siemens 3RT2038-3XJ44-0LA2 Protección de vía 2 contactos NA, 2 contactos NC 59 kW 690 V 65 A Con varistor Compatible con-0
Similar a la imagen
Tipo de producto
Protección de vía
Número de polos
3polig
Tensión nominal
690 V
Corriente de carga
65 A
Potencia
59 kW
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Mié. 04/11
43 Set(s)
Vendido y enviado por  Conrad Electronic
Número
Total (655,00 € / Unidad)
655,00 €
Entrega intracomunitaria exenta de IVA IVA incl.
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Número de contactos normalmente cerrados / en el contactor / para contactos auxiliares: 2
  • Número de contactos normalmente cerrados / para contactos principales: 3
  • Número de contactos normalmente cerrados / para contactos auxiliares: 2
  • Número de contactos normalmente abiertos / para contactos auxiliares / conmutación instantánea: 2
  • Número de contactos normalmente abiertos / en el contactor / para contactos auxiliares: 2
  • Número de abridores / para contactos auxiliares: 2
  • Número de contactos normalmente abiertos / para contactos auxiliares / conmutación instantánea: 2
  • Corriente de funcionamiento en AC-1 / a 400 V / a una temperatura ambiente de 40 °C: 90 A
  • Corriente de funcionamiento en AC-3 / a 400 V: 80 A
  • Consumo de corriente de la bobina del solenoide en CC: 23 W
  • Tipo de secciones transversales de conductores conectables / para cables AWG / para contactos principales: 2x (18 ... 2), 1x (18 ... 1)
  • Tipo de secciones transversales de conductores conectables / para cables AWG / para contactos auxiliares: 2x (20 ... 14)
  • Altitud de instalación sobre el nivel del mar / máxima: 2000 m
  • Instalación en fila: sí
  • Protección táctil frontal: protege los dedos contra el contacto vertical desde la parte frontal.
  • Tensión de aislamiento del circuito principal con grado de contaminación 3: 690 V
  • Vida útil mecánica (ciclos de conmutación) del contactor con bloque de interruptores auxiliares compatible con electrónica acoplado / típico: 5.000.000
  • Vida útil mecánica (ciclos de conmutación) del contactor con bloque de interruptores auxiliares acoplado / típico: 10.000.000
  • Contacto espejo: sí
  • Capacidad de soportar sobretensiones del circuito principal: 6 kV
  • Tensión máxima admisible para un aislamiento seguro entre la bobina y los contactos principales: 400 V
Tipo de producto

Protección de vía

tipo

3RT2038-3XJ44-0LA2

Tamaño de diseño

S2

Número de polos

3polig

tipo de contacto

2 contactos NA

2 contactos NC

Tensión nominal

690 V

Tensión de control (máx.)

72 V/DC

Intervalo de tensión de control

72 V/DC (max)

Corriente constante (máx.)

90 A

Corriente de carga

65 A

59 kW

para las marcas

Siemens

Compatible con la serie

Siemens serie Sirius

características especiales

Con varistor

montaje

Fijación atornillada

Sujeción de resorte

Riel DIN o de perfil de sombrero

conexión

Conexión de resorte

Atornillar

vida mecánica

10000000

Tiempo de reacción

55 ms

Tiempo de retardo

60 ms

IP00

IP20

min temperatura.

-40 °C

Máx. Temperatura

+70 °C

Anchura

55 mm

Altura

114 mm

Profundidad

178 mm

Dimen.

(Anch. x Alt. x Prof.) 55 x 114 x 178 mm

Contenido

1 UD(S).

Conforme a la normativa RoHS

Sí

UKCA

Irrelevante

Documentos y descargas

Ficha técnica

Ficha técnica 2863585 Siemens 3RT2038-3XJ44-0LA2 Protección de vía 2 contactos NA, 2 contactos NC 59 kW 690 V 65 A Con varistor Compatible con

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2863585 Siemens 3RT2038-3XJ44-0LA2 Protección de vía 2 contactos NA, 2 contactos NC 59 kW 690 V 65 A Con varistor Compatible con

Descripción

Contactor ferroviario AC-3e/AC-3, 80 A, 37 kW / 400 V, 3 polos, CC 72 V, 0,7-1,25* US, accionamiento electrónico, con varistor integrado, contactos auxiliares: 2 NA + 2 NC, circuito principal: terminal de tornillo, circuito de control y auxiliar: terminal de resorte, interruptor auxiliar extraíble. Contactor de potencia SIRIUS 3RT2 para la conmutación de motores en condiciones extremas, por ejemplo, en aplicaciones ferroviarias.
Los contactores 3RT2 forman parte del sistema modular SIRIUS, que cuenta con productos óptimamente coordinados. Destacan por su alto rendimiento combinado con un diseño compacto y una gran fiabilidad de contacto. Pueden combinarse de diversas maneras con otros componentes del sector de consumo. Muchas de las combinaciones de dispositivos se prueban en fábrica. Los contactores ofrecen la conexión óptima al sistema de control para cada aplicación (en paralelo, mediante ASi o IO-Link). Los interruptores auxiliares integrados reducen la complejidad de la configuración. Los conectores del panel frontal facilitan el cableado. Los contactores 3RT2 son resistentes a la intemperie, están homologados en todo el mundo (por ejemplo, según las normas IEC y UL/CSA) y cumplen con las normas IE3/IE4. Esta variante se caracteriza por un rango de temperatura y funcionamiento ampliado para condiciones ambientales más adversas.
Están disponibles en varios tamaños y con un amplio rango de potencia para funcionamiento en corriente alterna y continua. Además de la tecnología de conexión por tornillo, los dispositivos también están disponibles con conexiones de resorte para una conexión rápida, sin mantenimiento y resistente a las vibraciones.
La amplia gama de accesorios, como interruptores auxiliares, disparadores auxiliares, etc., está estandarizada para todos los tamaños. Los componentes de conexión disponibles, los módulos de función y el sistema de alimentación SIRIUS 3RV29 reducen significativamente el esfuerzo de cableado.
Sencillo, eficiente y siempre actualizado: así es el sistema modular SIRIUS.

Este texto es el resultado de una traducción automática.
