Siemens 3RT2016-1UB42 Contactor 1 contacto NC 22 kW 690 V 9 A Con varistor Piece 1 UD(S).

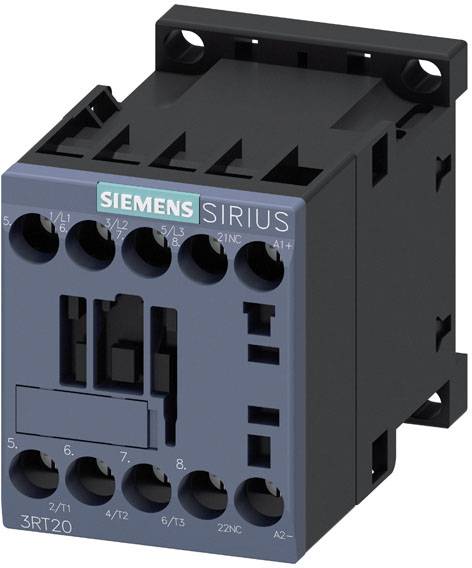

Siemens 3RT2016-1UB42 Contactor 1 contacto NC 22 kW 690 V 9 A Con varistor Piece 1 UD(S).-0

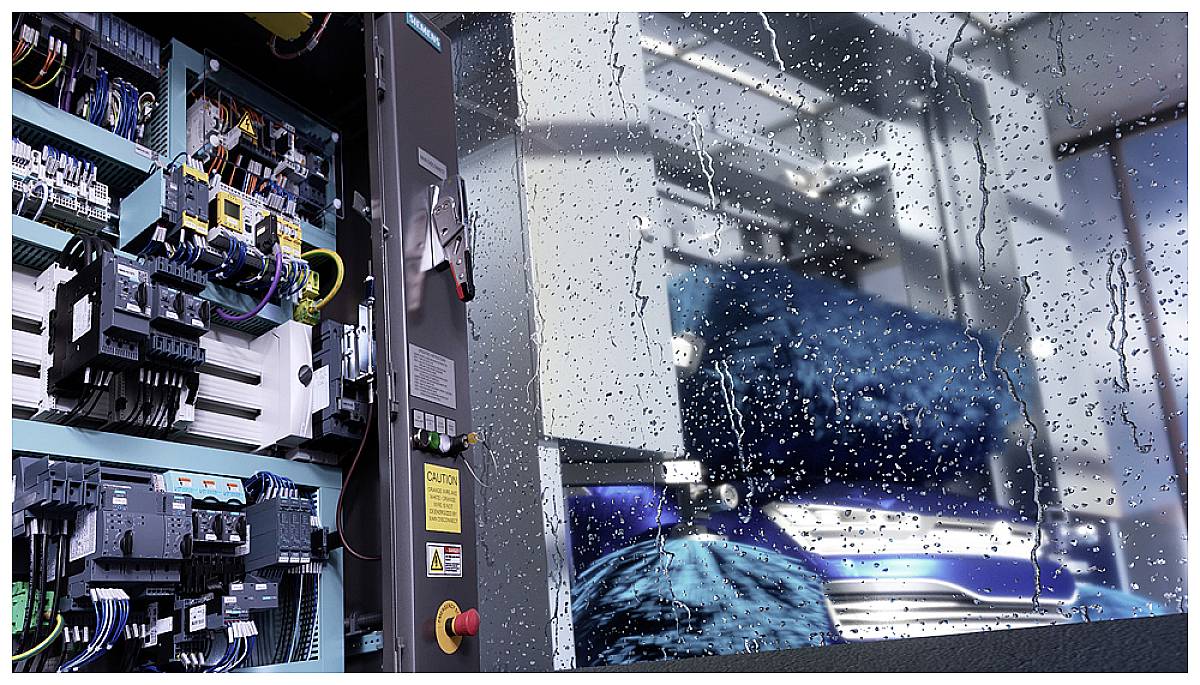

Siemens 3RT2016-1UB42 Contactor 1 contacto NC 22 kW 690 V 9 A Con varistor Piece 1 UD(S).-1

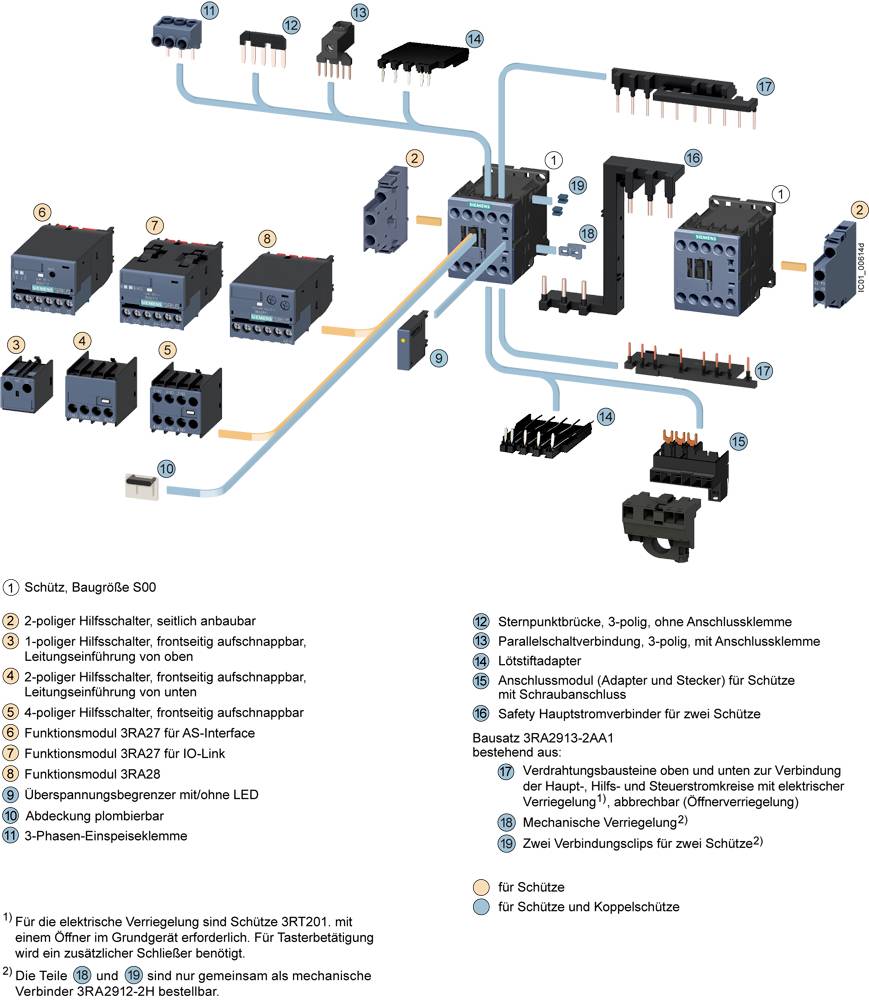

Siemens 3RT2016-1UB42 Contactor 1 contacto NC 22 kW 690 V 9 A Con varistor Piece 1 UD(S).-2

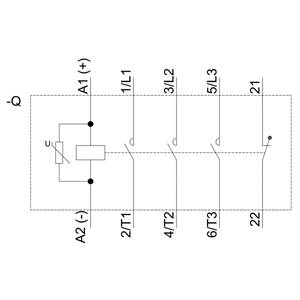

Siemens 3RT2016-1UB42 Contactor 1 contacto NC 22 kW 690 V 9 A Con varistor Piece 1 UD(S).-3

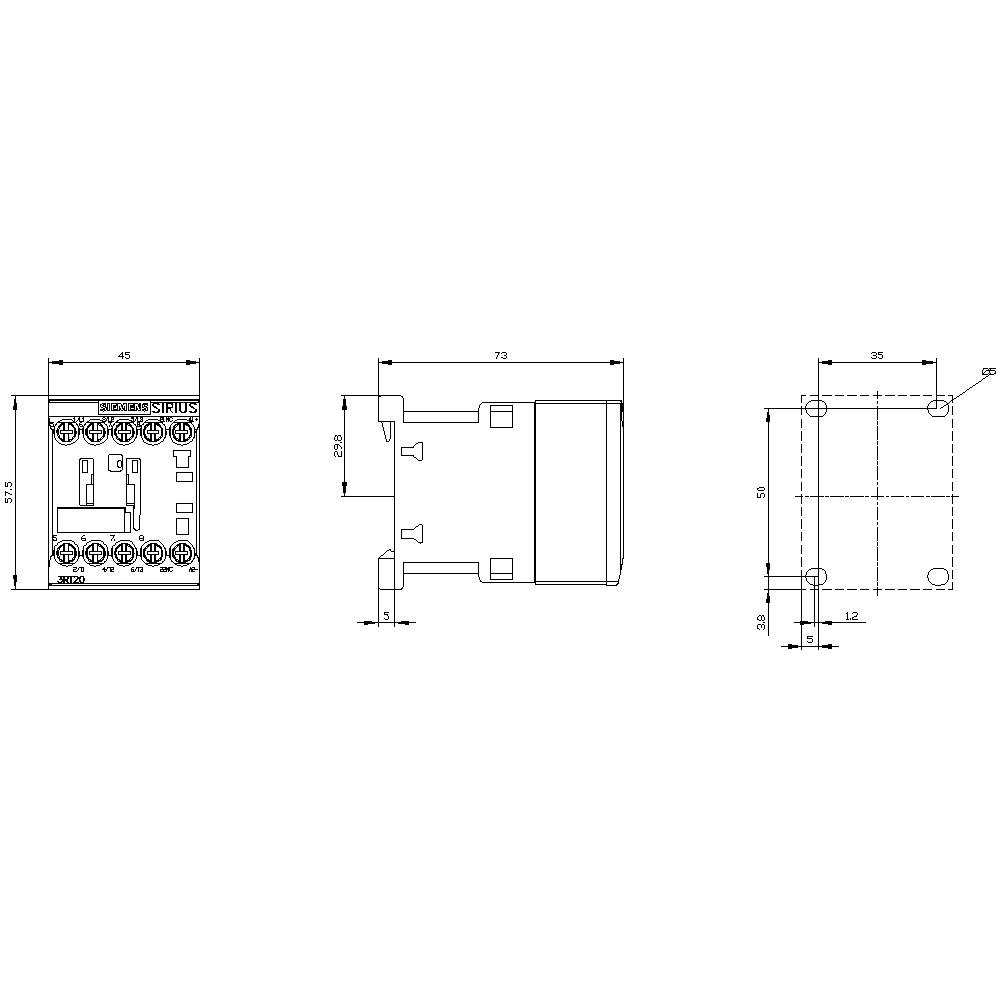

Siemens 3RT2016-1UB42 Contactor 1 contacto NC 22 kW 690 V 9 A Con varistor Piece 1 UD(S).-4

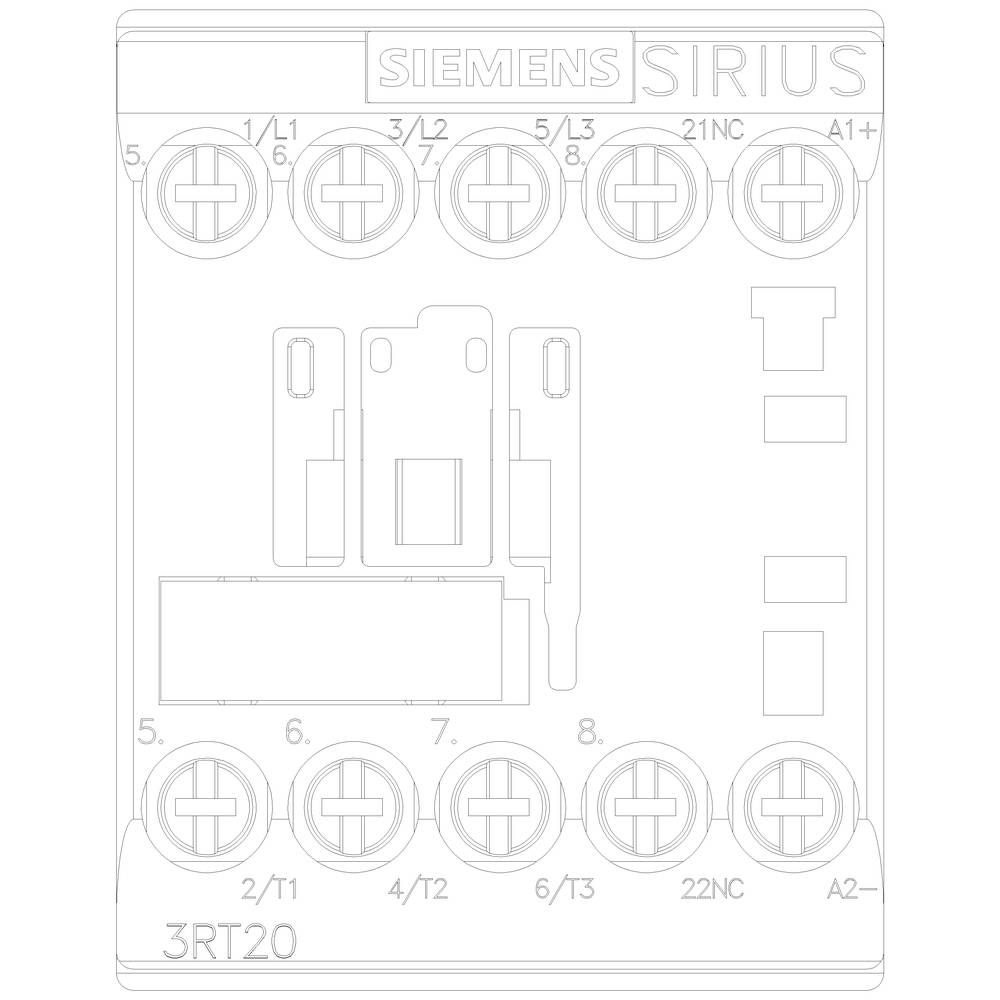

Siemens 3RT2016-1UB42 Contactor 1 contacto NC 22 kW 690 V 9 A Con varistor Piece 1 UD(S).-5
1/6
Similar a la imagen
Tipo de producto
Contactor
Número de polos
3polig
Tensión nominal
690 V
Corriente de carga
9 A
Potencia
22 kW
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Jue. 05/11
Vendido y enviado por  Conrad Electronic
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
50,41 €
3
3% = 4,92 €
48,77 €
5
5% = 11,45 €
48,12 €
10
5% = 27,30 €
47,68 €
25
6% = 80,50 €
47,19 €
Los descuentos por cantidad varían según el vendedor
Número
Total (50,41 € / Unidad)
50,41 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Este artículo no se puede enviar a las Islas Baleares
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Número de contactos normalmente cerrados / para contactos principales: 3
  • Número de contactos normalmente abiertos / para contactos auxiliares / conmutación instantánea: 1
  • Corriente de funcionamiento en AC-1 / a 400 V / a una temperatura ambiente de 40 °C: 22 A
  • Corriente de funcionamiento en AC-3 / a 400 V: 9 A
  • Consumo de corriente de la bobina del solenoide en CC: 4 W
  • Tipo de secciones transversales de conductores conectables / para cables AWG / para contactos principales: 2x (20 ... 16), 2x (18 ... 14), 2x 12
  • Tipo de secciones transversales de conductores conectables / para cables AWG / para contactos auxiliares: 2x (20 ... 16), 2x (18 ... 14), 2x 12
  • Altitud de instalación sobre el nivel del mar / máxima: 2000 m
  • Instalación en fila: sí
  • Protección táctil frontal: protege los dedos contra el contacto vertical desde la parte frontal.
  • Contacto espejo: sí
  • Capacidad de soportar sobretensiones del circuito principal: 6 kV
  • Tensión máxima admisible para un aislamiento seguro entre la bobina y los contactos principales: 400 V
  • Extensión del producto / Interruptor auxiliar: sí
Tipo de embalaje

Piece

Tipo de producto

Contactor

tipo

3RT2016-1UB42

Tamaño de diseño

S00

Número de polos

3polig

tipo de contacto

1 contacto NC

Tipo de contacto auxiliar

1 contacto NC

Tensión nominal

690 V

Tensión de control (mín.)

24 V/DC

Tensión de control (máx.)

24 V/DC

Intervalo de tensión de control

24 - 24 V/DC

Tensión de encendido (máx.)

690 V/AC

Corriente constante (máx.)

22 A

Corriente de carga

9 A

22 kW

características especiales

Con varistor

montaje

Fijación atornillada

Sujeción de resorte

Riel DIN o de perfil de sombrero

conexión

Atornillar

vida mecánica

30000000

Tiempo de reacción

13 ms

Tiempo de retardo

100 ms

IP20

min temperatura.

-25 °C

Máx. Temperatura

+60 °C

Anchura

45 mm

Altura

58 mm

Profundidad

73 mm

Dimen.

(Anch. x Alt. x Prof.) 45 x 58 x 73 mm

Contenido

1 UD(S).

Conforme a la normativa RoHS

Sí

UKCA

Irrelevante

Documentos y descargas

Ficha técnica

Ficha técnica 2863549 Siemens 3RT2016-1UB42 Contactor 1 contacto NC 22 kW 690 V 9 A Con varistor Piece 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2863549 Siemens 3RT2016-1UB42 Contactor 1 contacto NC 22 kW 690 V 9 A Con varistor Piece 1 UD(S).

Descripción

Contactor de potencia, AC-3e/AC-3, 9 A, 4 kW / 400 V, 3 polos, 24 V CC, con varistor integrado, contactos auxiliares: 1 NC, terminal de tornillo. Contactor de potencia SIRIUS 3RT2 para conmutación de motores.
Los contactores 3RT2 forman parte del sistema modular SIRIUS, que cuenta con productos óptimamente coordinados. Destacan por su alto rendimiento combinado con un diseño compacto y una gran fiabilidad de contacto. Pueden combinarse de diversas maneras con otros componentes del sector de consumo. Muchas de las combinaciones de dispositivos se prueban en fábrica. Los contactores ofrecen la conexión óptima al sistema de control para cada aplicación (en paralelo, mediante ASi o IO-Link). Los interruptores auxiliares integrados reducen la complejidad de la configuración. Los conectores del panel frontal facilitan el cableado. Los contactores 3RT2 son resistentes a la intemperie, están homologados en todo el mundo (por ejemplo, según las normas IEC y UL/CSA) y cumplen con las normas IE3/IE4.
Están disponibles en varios tamaños y con un amplio rango de potencia para funcionamiento en corriente alterna y continua. Además de la tecnología de conexión por tornillo, los dispositivos también están disponibles con conexiones de resorte para una conexión rápida, sin mantenimiento y resistente a las vibraciones.
La amplia gama de accesorios, como interruptores auxiliares, disparadores auxiliares, etc., está estandarizada para todos los tamaños. Los componentes de conexión disponibles, los módulos de función y el sistema de alimentación SIRIUS 3RV29 reducen significativamente el esfuerzo de cableado.
Los contactores de potencia 3RT2 sustituyen a la probada serie 3RT1 (hasta 55 kW).
Sencillo, eficiente y siempre actualizado: así es el sistema modular SIRIUS.

Este texto es el resultado de una traducción automática.
