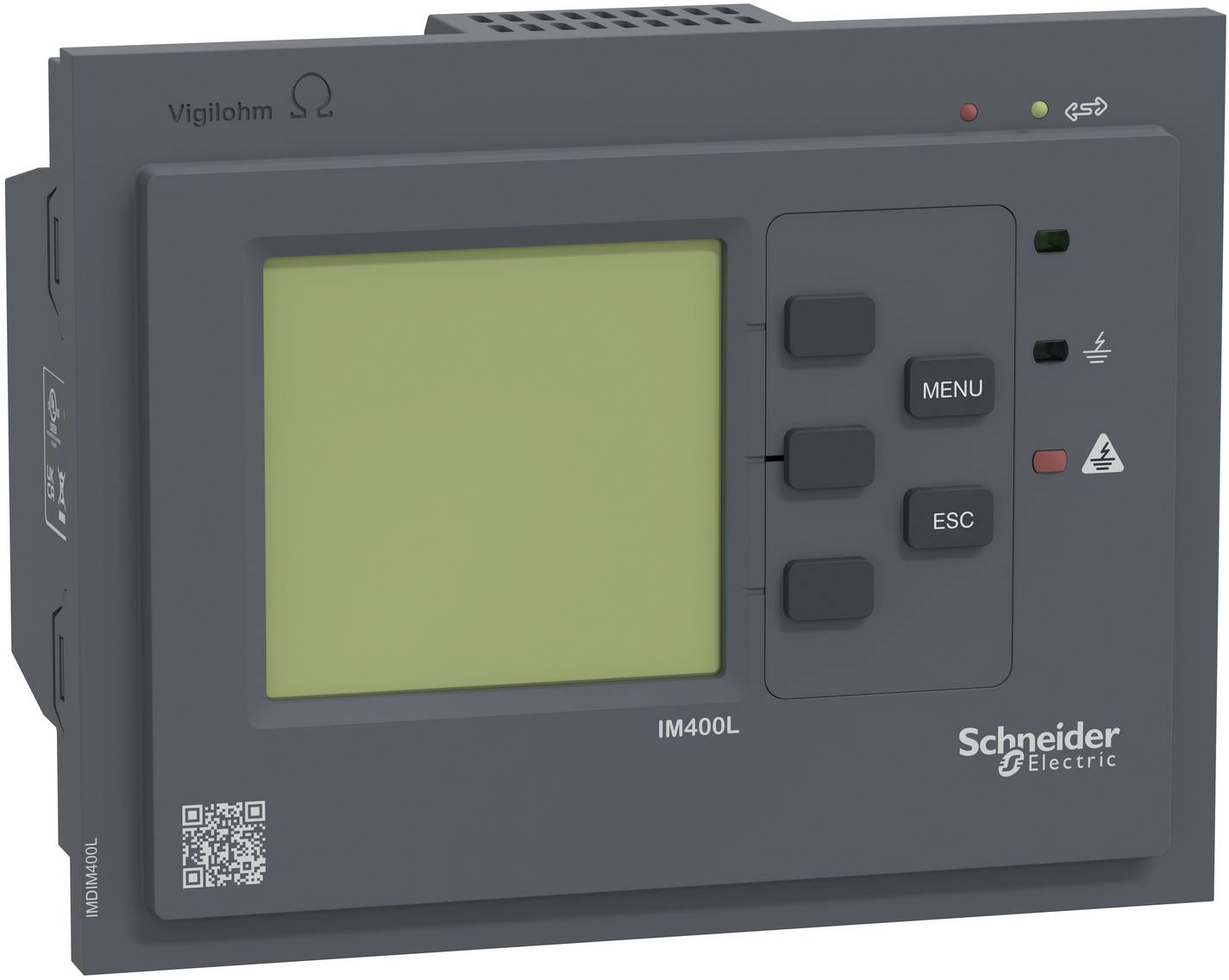

Schneider Electric IMDIM400L IMDIM400L Relé de vigilancia de aislamiento

Este dispositivo pertenece a la serie Vigilohm, desarrollada para la monitorización de fuentes de alimentación sin conexión a tierra (sistemas informáticos) de acuerdo con las normas de instalación y de producto. Las normas recomiendan equipar sus sistemas con dispositivos de monitorización del aislamiento (IMD, por sus siglas en inglés). Este dispositivo está diseñado para monitorizar sistemas de CA, CC y CA/CC de gran tamaño y con problemas. Mide la resistencia de aislamiento de la red inyectando una corriente alterna de baja frecuencia entre la red y tierra. La configuración se establece en función de la instalación. Los ajustes se realizan en la parte frontal del dispositivo, a través de la pantalla HMI. Los ajustes incluyen el tipo de red, los umbrales de alarma y prealarma, el retardo de la alarma de 0 a 7200 segundos, y otras opciones disponibles. Supervisa redes de hasta 830 VCA cuando se conecta al conductor neutro, 480 V cuando se conecta a la línea y 480 VCC, con una sensibilidad de hasta 500 microfaradios. La pantalla en blanco y negro puede mostrar la resistencia de aislamiento desde 10 ohmios hasta 10 megaohmios, la capacitancia y las fallas temporales. La prueba automática se inicia automáticamente cada 5 horas y cuando sea necesario. Si la resistencia de aislamiento del sistema cae por debajo del umbral establecido, es decir, si se produce un fallo a tierra, se activa una alarma a través del relé de salida IMD. Una vez que no se detectan más fallos, la alarma se desactiva y el relé de alarma vuelve a su estado normal. El dispositivo puede alimentarse con una fuente de 24 V CC a 48 V CC con una tolerancia de más o menos 15 %. Este producto se instala a ras de la superficie, por ejemplo, en la puerta de un armario de control. El grado de protección frontal es IP5, el grado de protección trasera es IP20 y la protección contra sobretensiones es de 300 V categoría III. El dispositivo de monitorización está equipado con una interfaz de comunicación RS485 con protocolo Modbus.
