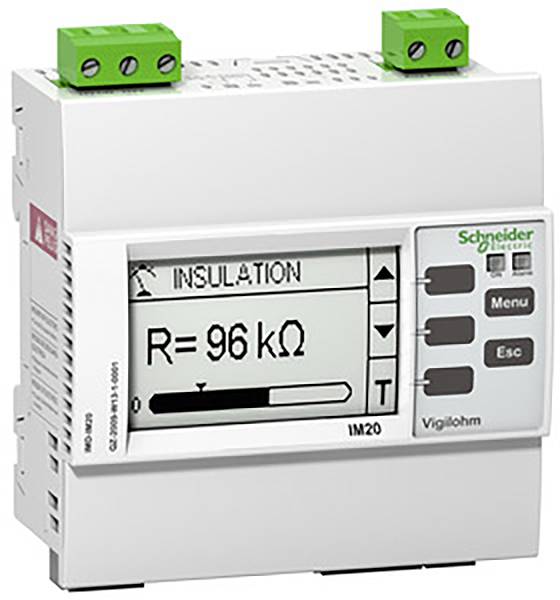

Schneider Electric IMD-IM20 IMD-IM20 Controlador de aislamiento Número de salidas de relé: 1

Este dispositivo pertenece a la serie Vigilohm, desarrollada para la monitorización de fuentes de alimentación sin conexión a tierra (sistemas informáticos) de acuerdo con las normas de instalación y de producto. Las normas recomiendan equipar sus sistemas con dispositivos de monitorización del aislamiento (IMD, por sus siglas en inglés). Este dispositivo está diseñado para la monitorización de sistemas de CA, CC y CA/CC de tamaño mediano con perturbaciones limitadas. Mide la resistencia de aislamiento de la red inyectando una corriente alterna de baja frecuencia entre la red y tierra. La configuración depende de la instalación. Los ajustes se realizan en la parte frontal del dispositivo a través de la pantalla HMI. Los umbrales de alarma se pueden configurar desde 0,5 kiloohmios hasta 500 kiloohmios y los retardos de alarma desde 0 hasta 7200 segundos. Supervisa redes de hasta 600 VCA cuando se conecta al conductor neutro, 480 V cuando se conecta a la línea y 345 VCC, con una sensibilidad de hasta 70 microfaradios. La pantalla en blanco y negro muestra la resistencia de aislamiento, desde 100 ohmios hasta 10 megaohmios, la capacitancia y las fallas temporales. La prueba automática se inicia automáticamente cada 5 horas y cuando sea necesario. Si la resistencia de aislamiento del sistema cae por debajo del umbral establecido, es decir, si se produce un fallo a tierra, se activa una alarma a través del relé de salida IMD. Una vez que no se detectan más fallos, la alarma se desactiva y el relé de alarma vuelve a su estado normal. El dispositivo puede alimentarse con una fuente de 110 VCA a 415 VCA o con una fuente de 125 VCC a 250 VCC, todas con una tolerancia de más o menos 15 %. Este producto se puede montar en un riel DIN o empotrado, y además cuenta con una entrada con bloqueo. El grado de protección frontal es IP52, el trasero IP20 y la categoría de sobretensión es III. El dispositivo de monitorización está equipado con una interfaz de comunicación RS485 con protocolo Modbus.
