Schabus Control de aire de salida inalámbrico FTX 100 / FDS 100 Blanco

El paquete de confort FTX 100 con FDS 100 permite el funcionamiento combinado de un sistema de extracción de aire y una chimenea que depende del aire ambiente. El FTX 100 utiliza un sensor de temperatura para controlar la temperatura de los gases de escape en el conducto de humos y detecta automáticamente si la chimenea está en funcionamiento.

Si la chimenea está fría, el sistema de extracción se activa automáticamente independientemente de la posición de la ventana. Si la temperatura de los gases de escape supera el umbral de activación de 40 °C (± 5 °C), la chimenea tiene prioridad: el sistema de extracción solo se activa cuando la ventana está abierta. La histéresis es de aproximadamente 3 °C.

El transmisor inalámbrico para ventanas monitoriza la posición de la ventana y la transmite de forma inalámbrica al receptor de radio FDS 100. El paquete de confort combina la monitorización automática de la temperatura y el contacto con la ventana para crear un práctico sistema de control del aire de escape.

Control de aire de escape FDS 100 probado
La unidad de control de extracción de aire inalámbrica FDS 100, incluida en el paquete de confort, ha sido probada por TÜV y cuenta con la homologación general de la autoridad de construcción (marca Ü) Z-85.2-11. La homologación se refiere a la unidad de control de aire de escape FDS 100, no al paquete de confort completo FTX 100 / FDS 100.

Involucre a su deshollinador en la planificación previa a la instalación para garantizar que nada obstaculice una inspección posterior exitosa. Existen importantes diferencias regionales sobre las que Elektrotechnik Schabus no tiene ninguna influencia.

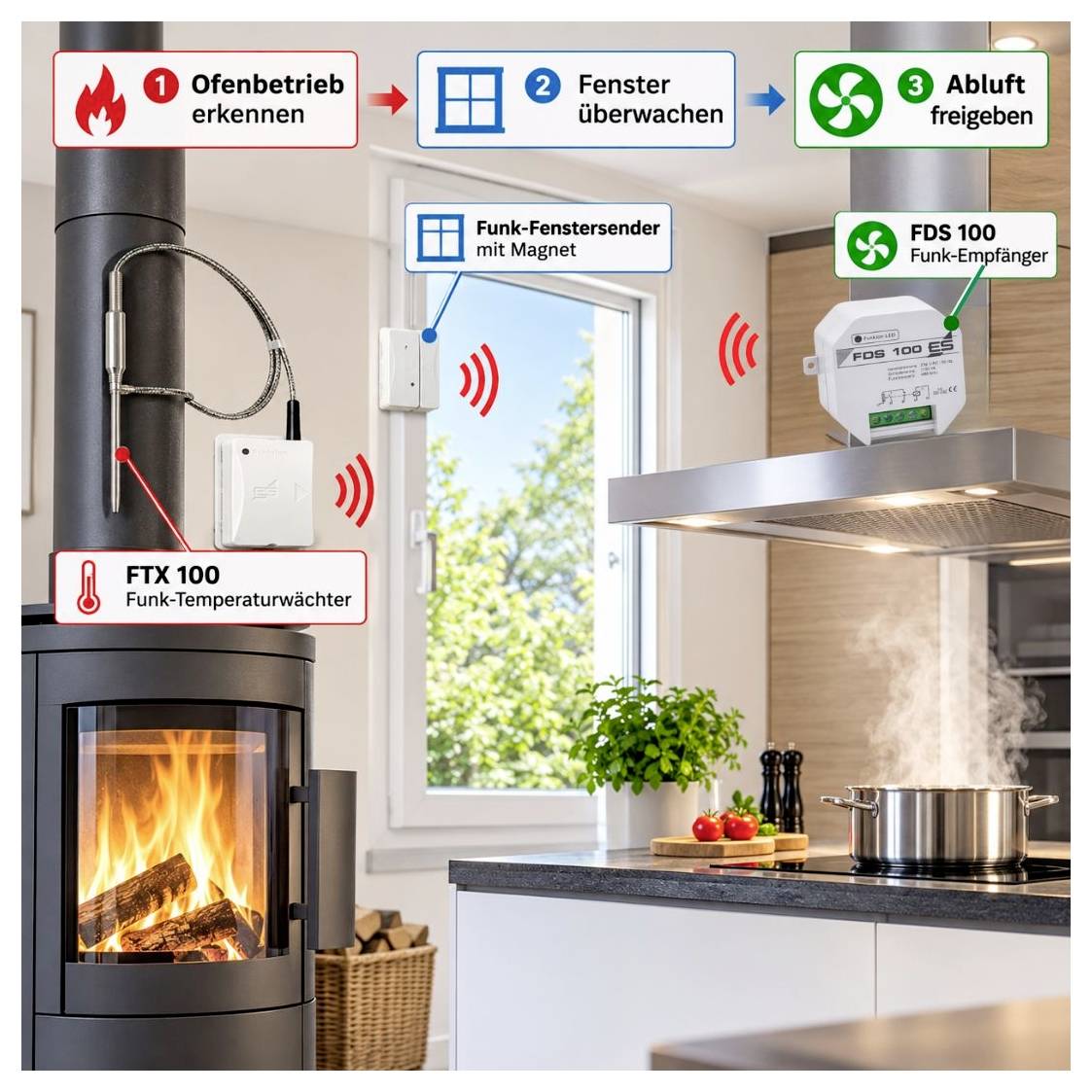

Así es como funciona el paquete de confort.
El paquete de confort FTX 100 monitoriza automáticamente dos condiciones cruciales: la temperatura de la chimenea y la posición de la ventana. Esto significa que el sistema de extracción de humos solo depende del contacto con la ventana cuando la chimenea está en funcionamiento.

① Detectar el funcionamiento del horno
El sensor de temperatura del FTX 100 está montado en el conducto de humos y monitoriza continuamente la temperatura de los gases de escape. Si la temperatura sube por encima del umbral de conmutación de 40 °C (± 5 °C), el FTX 100 reconoce automáticamente que la La chimenea está en funcionamiento.

2. Ventanas del monitor
Cuando la chimenea está caliente, la posición de la ventana cobra importancia. El transmisor inalámbrico para ventanas FDS 100 detecta si la ventana está abierta o cerrada y transmite este estado de forma inalámbrica al receptor FDS 100.

③ Liberar el aire de escape
Cuando la chimenea está en funcionamiento, el sistema de extracción de humos solo se activa cuando la ventana está abierta. Con la ventana cerrada, el FDS 100 impide que se libere el sistema de escape.

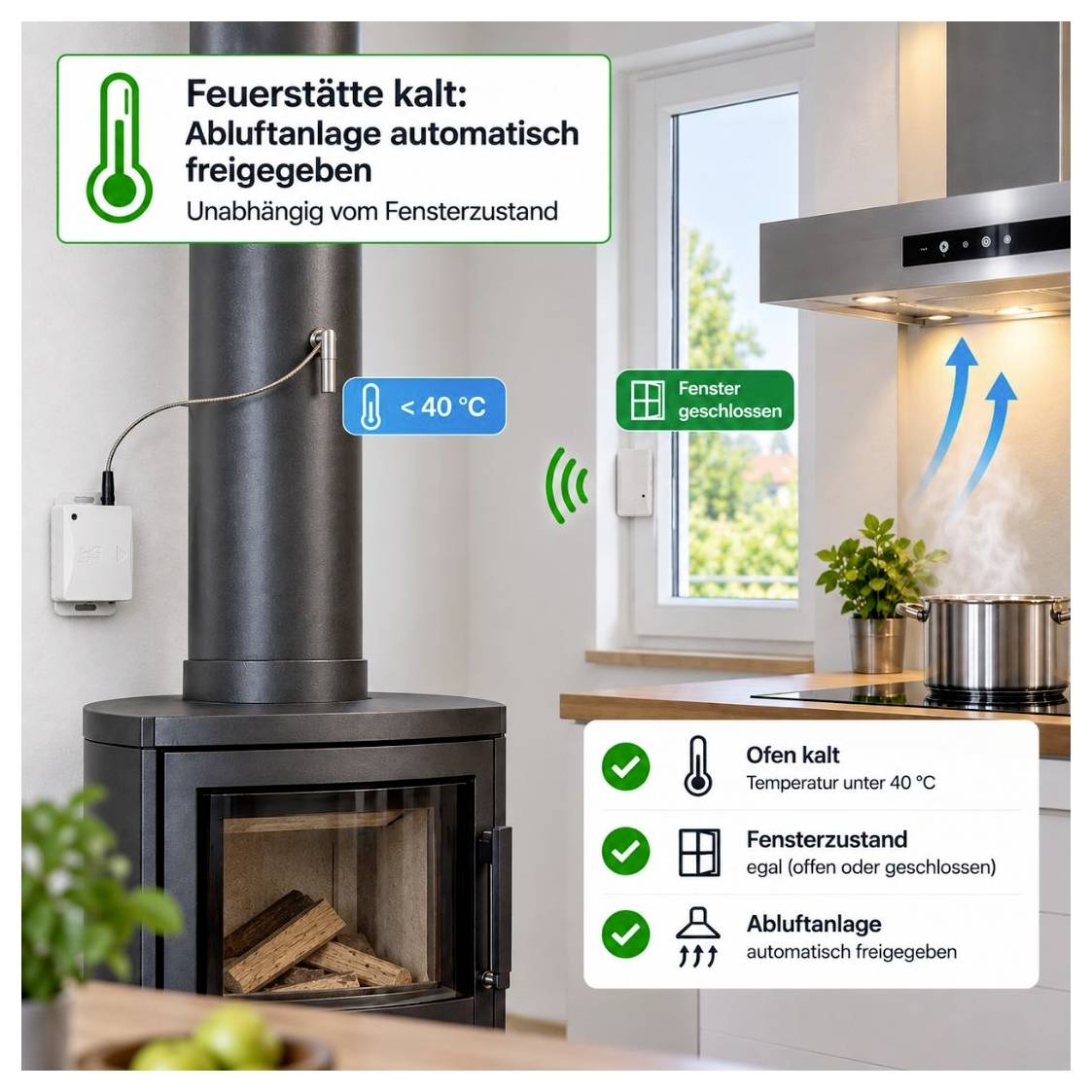

Mayor comodidad con una chimenea fría
La ventaja especial del paquete de confort se hace evidente cuando el horno no está en funcionamiento: si la temperatura de los gases de escape está por debajo del umbral de activación, el sistema de extracción se activa independientemente de la posición de la ventana. No es necesario abrir la ventana por separado para el funcionamiento normal de la campana extractora.

En breve:
Chimenea fría → Sistema de escape limpio
Chimenea caliente → El sistema de extracción solo funciona cuando la ventana está abierta.

Sus ventajas con el paquete de confort FTX 100
Mayor comodidad, sin sacrificar la seguridad.

El paquete de confort FTX 100 combina la detección automática del funcionamiento de la estufa con el probado sistema inalámbrico de monitorización de ventanas del FDS 100. Esto significa que la ventana solo necesita estar abierta cuando la chimenea esté en funcionamiento.

✓ Detección automática del horno
El FTX 100 monitoriza la temperatura de los gases de escape directamente en el conducto de humos y detecta automáticamente si la chimenea está en funcionamiento.

✓ No se requiere abrir la ventana innecesariamente
Cuando la chimenea está fría, el sistema de extracción se desactiva automáticamente, independientemente de si la ventana está abierta o cerrada.

✓ Funcionamiento seguro con una chimenea caliente
Si la temperatura de los gases de escape supera el umbral de conmutación de 40 °C (± 5 °C), la unidad de combustión tiene prioridad. El sistema de escape solo se activará cuando la ventana esté abierta.

✓ Monitoreo inalámbrico de ventanas
El transmisor y el receptor de ventana se comunican mediante radio de 868 MHz. Esto significa que no existe conexión por cable entre la ventana y el sistema de escape. necesario.

✓ Paquete de confort programado de fábrica
Los componentes de radio ya están coordinados y programados.

✓ Control de aire de escape FDS 100 de eficacia comprobada
El sistema de control inalámbrico de extracción de aire FDS 100 incluido en el conjunto ha sido probado por TÜV y cuenta con la homologación general de la autoridad de construcción Z-85.2-11. La homologación se refiere a la unidad de control de aire de escape FDS 100, no al paquete de confort completo FTX 100.

✓ También apto para ventiladores de tiro descendente
El FDS 100 también puede utilizarse para proteger los sistemas de extracción de aire correspondientes con ventiladores de tiro descendente.

Abra las ventanas solo cuando sea absolutamente necesario:
Si la chimenea está fría, el sistema de extracción de humos también puede funcionar con la ventana cerrada. La vigilancia de las ventanas solo cobra relevancia por motivos de seguridad cuando la chimenea está caliente.

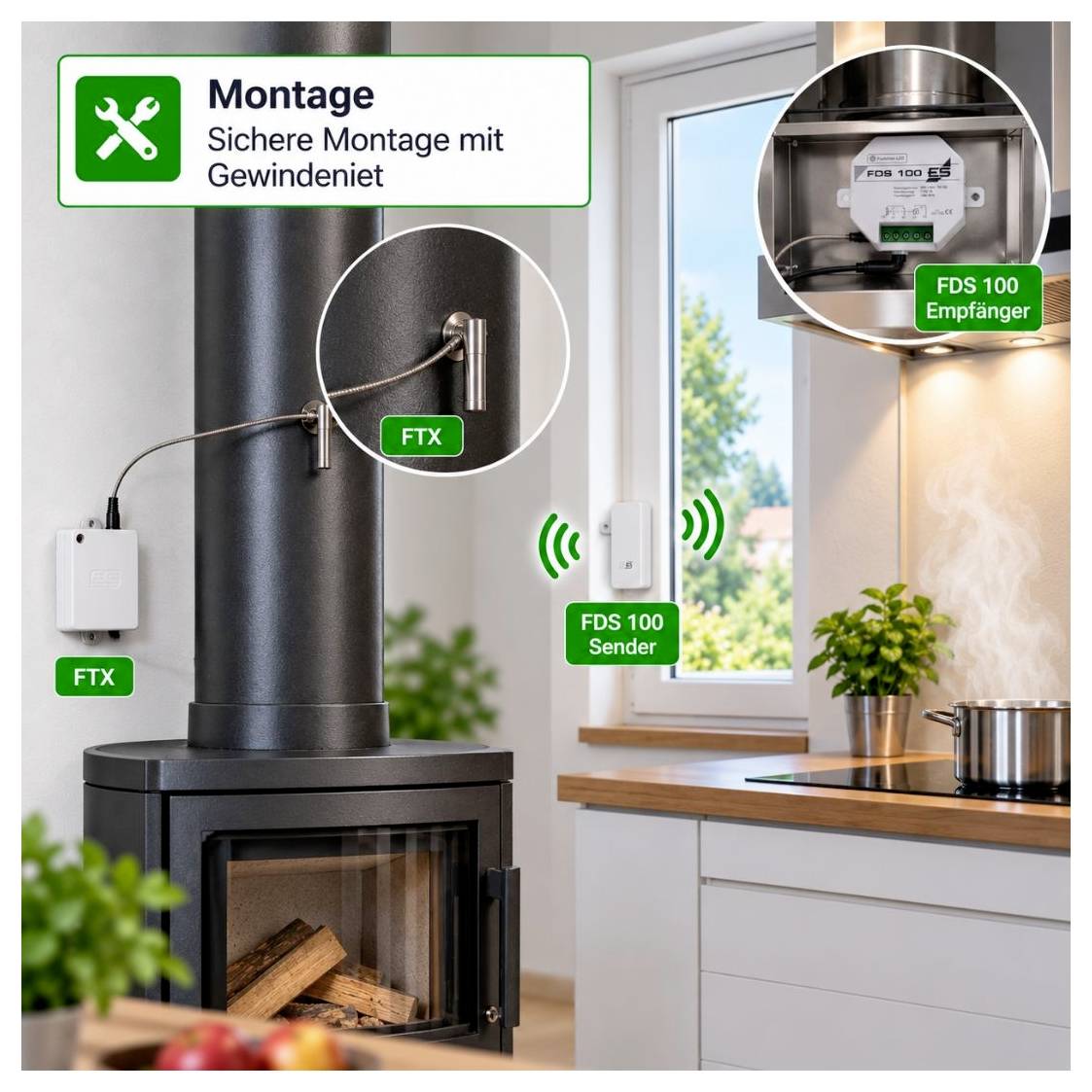

Montaje e instalación

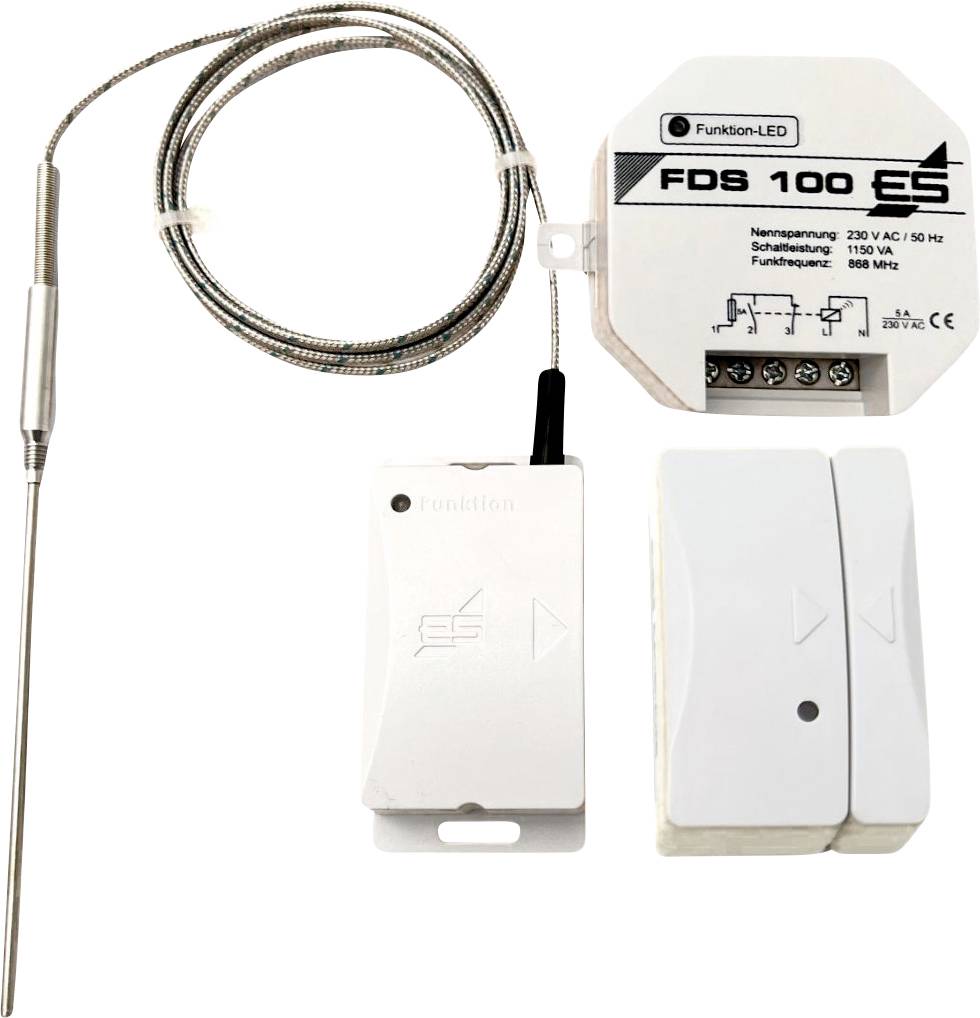

El paquete de confort FTX 100 consta de tres componentes funcionales: el monitor de temperatura FTX 100 en el conducto de humos, el transmisor de radio para ventana en la ventana y el receptor de radio FDS 100 en el sistema de extracción de aire. La transmisión inalámbrica entre los componentes reduce la cantidad de cableado necesario en la sala.

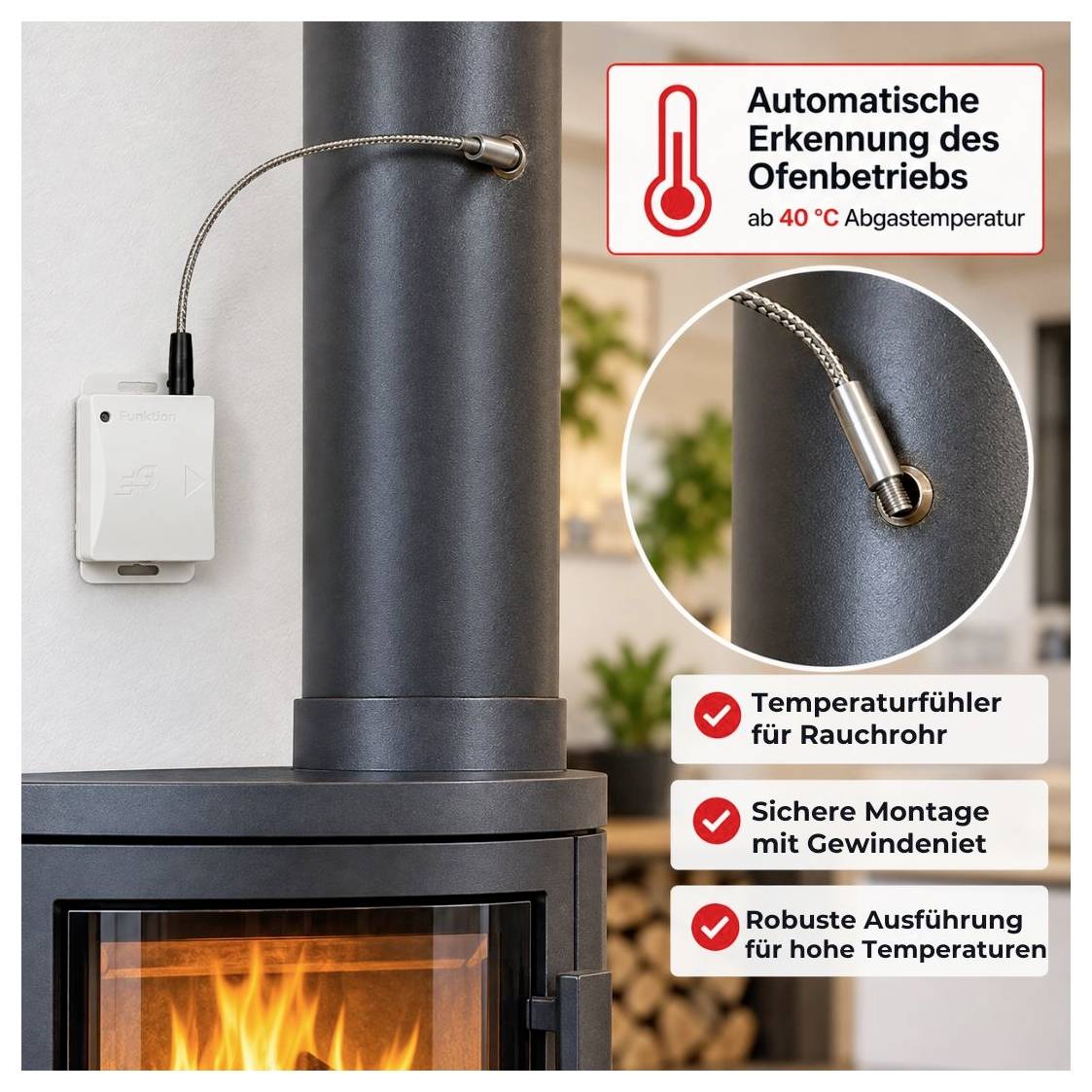

FTX 100 – Sensor de temperatura en el conducto de humos
El sensor de temperatura del FTX 100 está montado directamente en el conducto de humos de la chimenea. Para ello, se inserta un remache roscado M5 en el tubo de la chimenea y, a continuación, se enrosca cuidadosamente el sensor de temperatura. El transmisor FTX 100 se monta fuera de la zona de calor inmediata; la temperatura ambiente máxima en el transmisor no debe superar los 50 °C.

El sensor mide directamente la temperatura de los gases de escape y permite la detección automática del funcionamiento del horno. Aquí está el video de montaje.

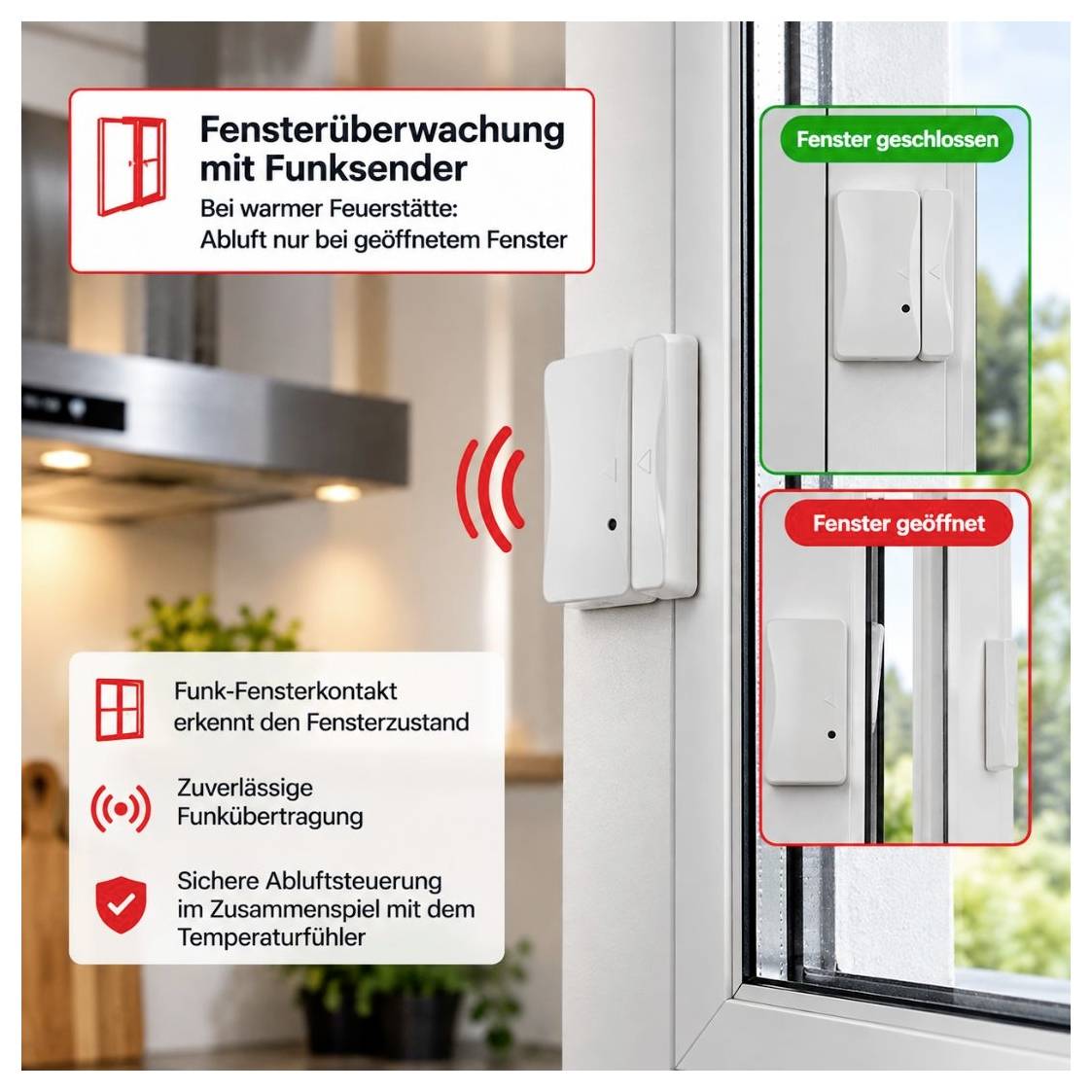

FDS 100 – Posición de la ventana del monitor
El transmisor inalámbrico para ventanas y el imán correspondiente están montados en la ventana. Las placas espaciadoras incluidas pueden utilizarse para compensar las diferentes alturas entre la hoja de la ventana y el marco.

Con la ventana cerrada, el transmisor y el imán no deben estar separados por más de 3 mm. estar lejos. Al abrir o inclinar la ventana, debe mantenerse una distancia de al menos 20 mm para poder detectar de forma fiable su estado.

La apertura real de la ventana necesaria para un suministro de aire suficiente es independiente de esto y debe determinarse en función del rendimiento del aire de extracción y del tamaño de la ventana.

FDS 100 – Receptor en el sistema de escape
El receptor de radio FDS 100 está integrado eléctricamente en el sistema de control de aire de escape y activa o desactiva dicho sistema en función de las señales recibidas.

El receptor funciona con 230 V~ y cuenta con un contacto de relé libre de potencial con una capacidad de conmutación máxima de 1150 W / 5 A. El alcance de la radio es de hasta 20 m en campo abierto y está diseñado para uso en interiores.

Importante: El receptor no debe estar completamente blindado con metal, ya que esto puede perjudicar la conexión de radio.

Instalación a cargo de un electricista cualificado.
Instrucciones de montaje importantes
La conexión eléctrica y la puesta en marcha del FDS 100 solo pueden ser realizadas por un electricista cualificado.
Para el montaje, la conexión, el cálculo de la separación y la puesta en marcha, consulte las instrucciones de funcionamiento suministradas.

⚠️ Instrucciones de funcionamiento
El transmisor de temperatura por radio FTX solo puede utilizarse con un único horno.

Técnicamente, no está permitido utilizarlo en varias chimeneas simultáneamente, ya que no se puede garantizar un funcionamiento seguro.
