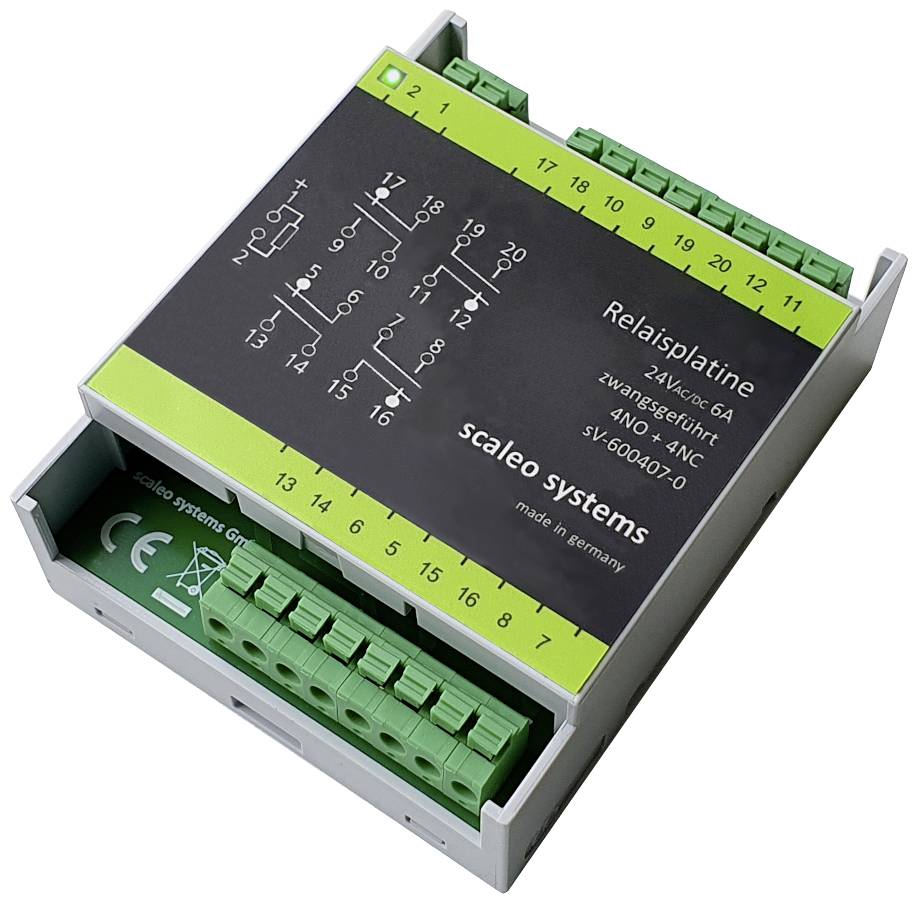

Name: scaleo systems Relé de seguridad Con diodo contra inversión de polaridad, Con LED, Con carcasa 1 UD(S). Typ 24V 4-fach 4
Brand: scaleo systems
SKU: 3163057
Availability: InStock

scaleo systems Relé de seguridad Con diodo contra inversión de polaridad, Con LED, Con carcasa 1 UD(S). Typ 24V 4-fach 4-0

scaleo systems Relé de seguridad Con diodo contra inversión de polaridad, Con LED, Con carcasa 1 UD(S). Typ 24V 4-fach 4-1

scaleo systems Relé de seguridad Con diodo contra inversión de polaridad, Con LED, Con carcasa 1 UD(S). Typ 24V 4-fach 4-2

scaleo systems Relé de seguridad Con diodo contra inversión de polaridad, Con LED, Con carcasa 1 UD(S). Typ 24V 4-fach 4-3

scaleo systems Relé de seguridad Con diodo contra inversión de polaridad, Con LED, Con carcasa 1 UD(S). Typ 24V 4-fach 4-4

scaleo systems Relé de seguridad Con diodo contra inversión de polaridad, Con LED, Con carcasa 1 UD(S). Typ 24V 4-fach 4-5

scaleo systems Relé de seguridad Con diodo contra inversión de polaridad, Con LED, Con carcasa 1 UD(S). Typ 24V 4-fach 4-6

1/7

Tipo de producto

Relé de seguridad

tipo de contacto

4 contactos inversor

conexión

Borne de fuerza de resorte PE 6,3 x 0,8

características especiales

Con diodo contra inversión de polaridad

Con LED

Con carcasa

tipo

Typ 24V 4-fach

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Mié. 28/10

10 Unidad(es)

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (126,04 € / Unidad)

126,04 €

más el IVA aplicable

Envío gratuito

Solo quedan 10 Unidad(es) disponibles

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Placa de relés de seguridad de 24 V CC, 2 contactos conmutadores libres de potencial.

Indicador LED de estado, protección contra polaridad inversa, relé de seguridad

Especificaciones técnicas

Bobina de relé
Tipo de tensión: Tensión continua y alterna
Tensión de la bobina: 18 - 28 V CA/CC, 24 V nominales.
Consumo de energía: 0,5 W
Protección contra polaridad inversa: Rectificador
LED de estado: verde, durante la actualización
Contactos de conmutación
Máx. Tensión de conmutación: 250 V CA
Máx. Capacidad de conmutación (resistiva): 150 W, 1500 VA
Máx. Corriente continua: 6 A
Máx. Corriente de arranque: 20 A
Máx. Corriente de desconexión: 6 A
Carga mínima recomendada: 10 V, 10 mA
Tiempo de rebote típico: 4 ms
Rigidez dieléctrica: Contacto/bobina (CA) 2 kVrms
Vida útil: 100 ciclos de conmutación, mecánicos a carga máxima (resistiva).
Material de contacto: AgSnO2
Bornes
Sección transversal más pequeña: 28 AWG, 0,09 mm²
Sección transversal máxima: 16 AWG, 1,5 mm²
Longitud de desprendimiento: 6 mm
Carcasa
Nivel de contaminación: 2
Grado de protección IP: 20

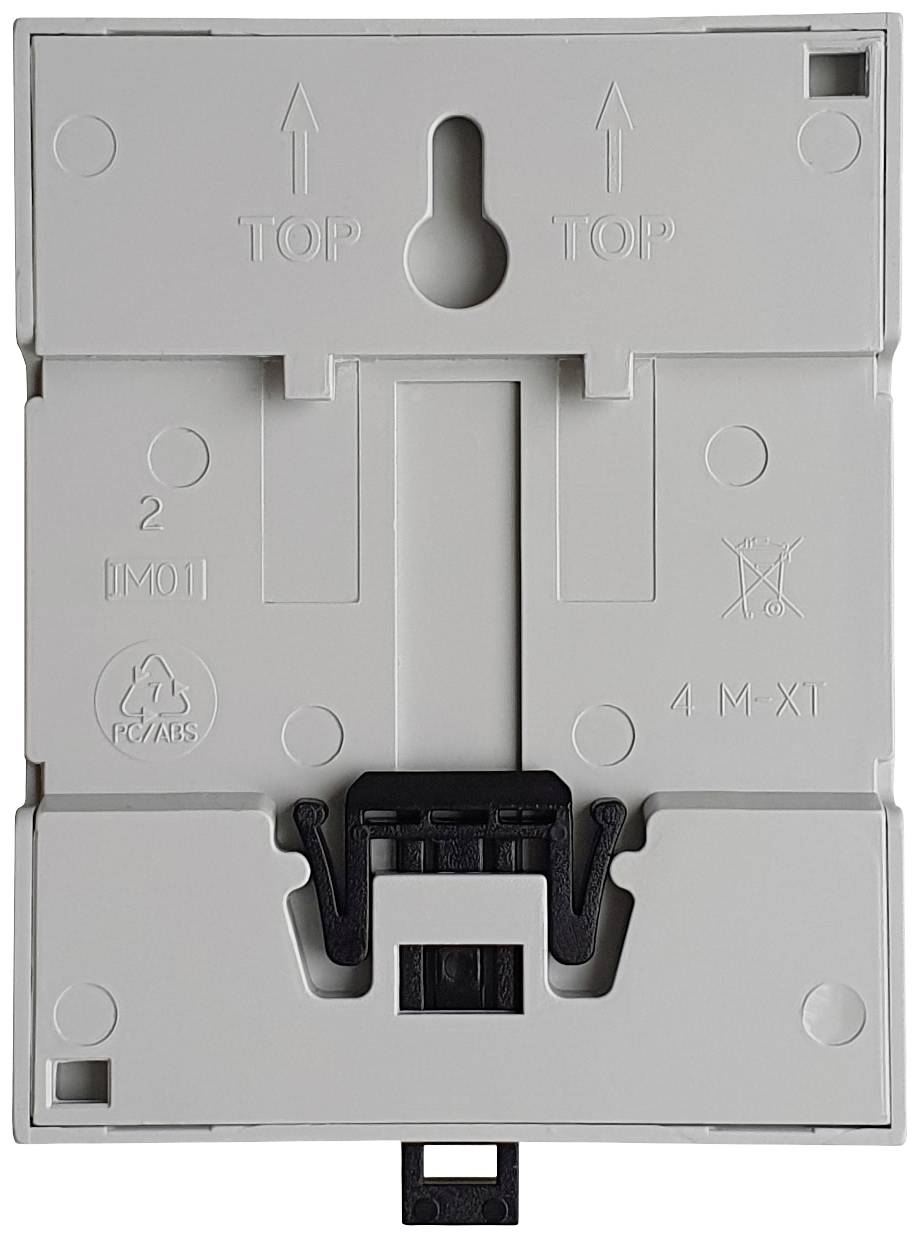

Tipo de montaje: Carril DIN, DIN35
Vecindad
Temperatura de almacenamiento: -40 °C a +80 °C
Temperatura de funcionamiento: de 0 °C a +50 °C
Normas aplicables
Relé elemental electromecánico EN 61810-1
Coordenadas de aislamiento: EN 60664-1
Compatibilidad electromagnética (CEM): EN 61000, + normas subordinadas. Valores límite
Directiva de Baja Tensión: EN 60335-1

Tipo de producto: Relé de seguridad

características especiales: Con diodo contra inversión de polaridad
Con LED
Con carcasa

tipo: Typ 24V 4-fach

Tensión de servicio mín.: 18 V/DC

Tensión de servicio máx.: 24 V/DC

Tensión de funcionamiento: 18 - 24 V/DC

tipo de contacto: 4 contactos inversor

Tensión de encendido (máx.): 250 V/AC

Corriente de conmutación (máx.): 6 A

Max. Capacidad de conmutación: 150 W

conexión: Borne de fuerza de resorte PE 6,3 x 0,8

Contenido: 1 UD(S).

Peso: 130 g

Máx. Temperatura: 50 °C

min temperatura.: 0 °C

longitud: 70 mm

Anchura: 90 mm

Altura: 32 mm

Dimen.: (Lon. x Anch. x Alt.) 70 x 90 x 32 mm

Conforme a la normativa RoHS: Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3163057 scaleo systems Relé de seguridad Con diodo contra inversión de polaridad, Con LED, Con carcasa 1 UD(S). Typ 24V 4-fach 4

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3163057 scaleo systems Relé de seguridad Con diodo contra inversión de polaridad, Con LED, Con carcasa 1 UD(S). Typ 24V 4-fach 4

Descripción

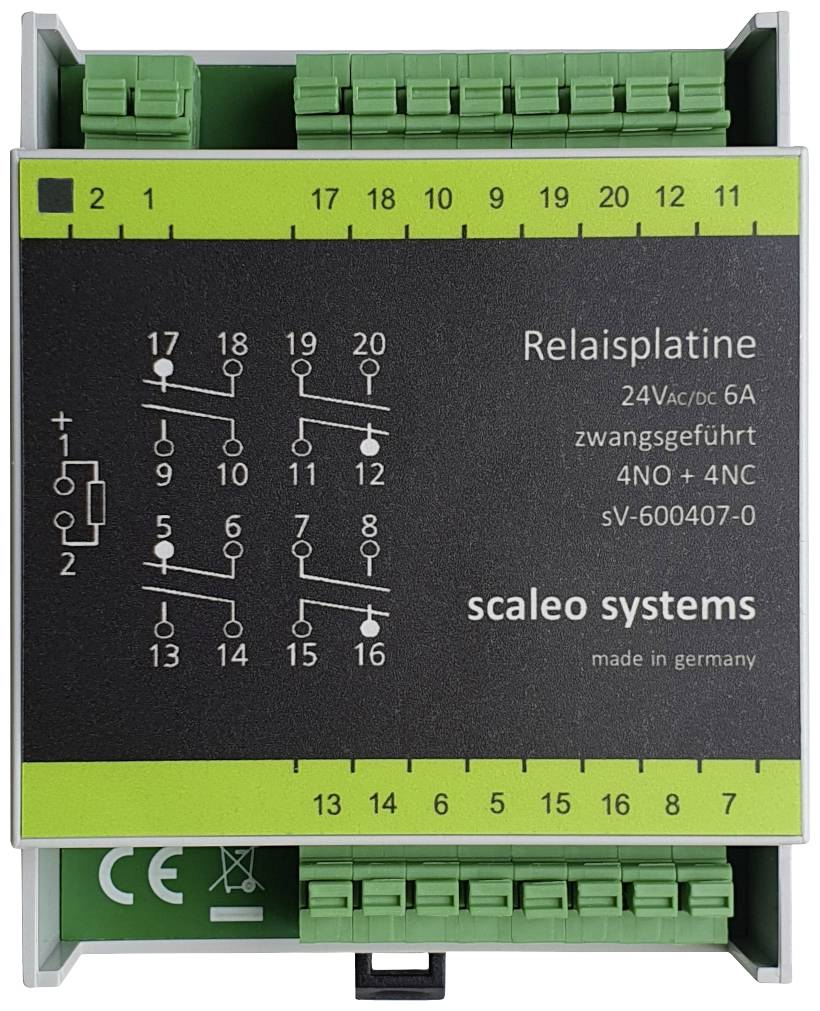

4 contactos conmutadores libres de potencial conmutados síncronamente

Este texto es el resultado de una traducción automática.

Modelo

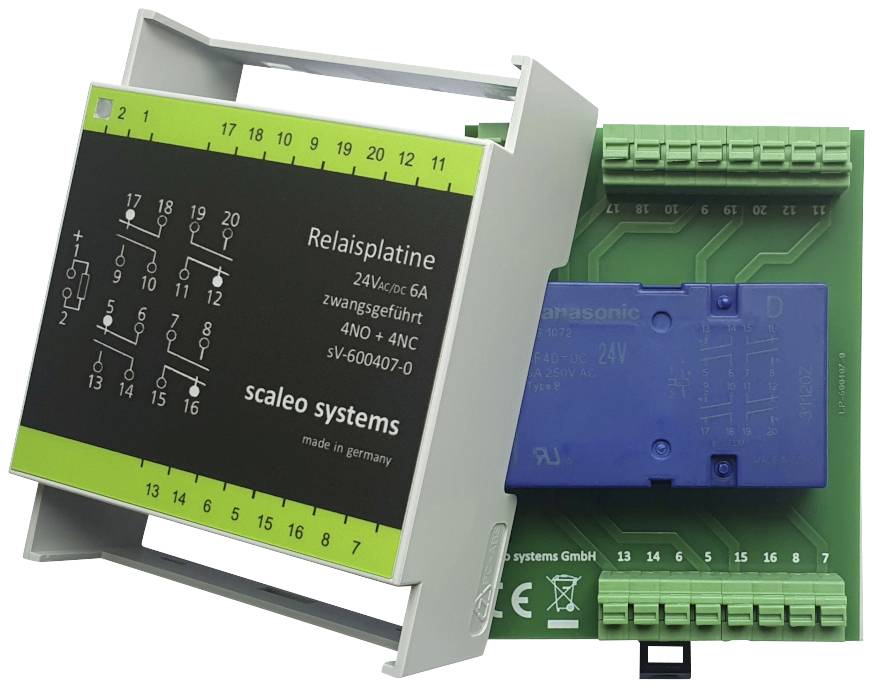

Placa de relés en carcasa para carril DIN con terminales de resorte.

Observaciones

Rango de temperatura: 0 a 50 °C (temperatura de almacenamiento: -40 a +70 °C)

Requisitos del sistema

24 V CA/CC (-15 % … +10 %)

Descripción

4 contactos conmutadores libres de potencial conmutados síncronamente

Este texto es el resultado de una traducción automática.

Modelo

Placa de relés en carcasa para carril DIN con terminales de resorte.

Observaciones

Rango de temperatura: 0 a 50 °C (temperatura de almacenamiento: -40 a +70 °C)

Requisitos del sistema

24 V CA/CC (-15 % … +10 %)
