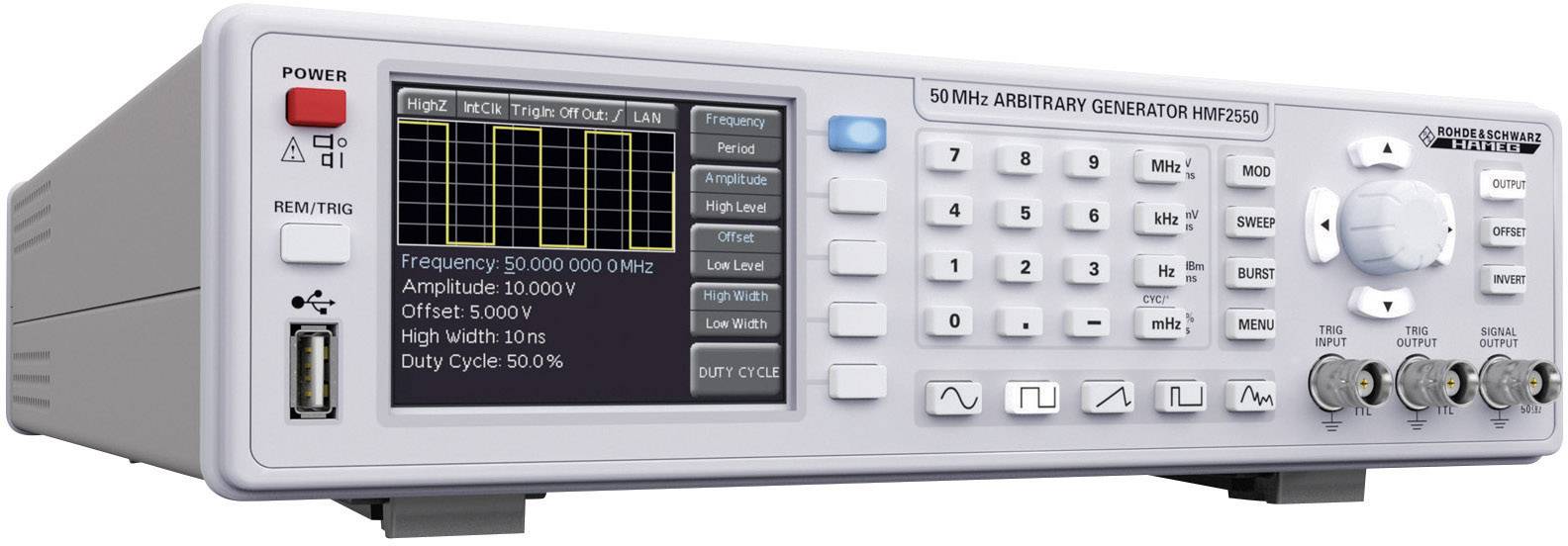

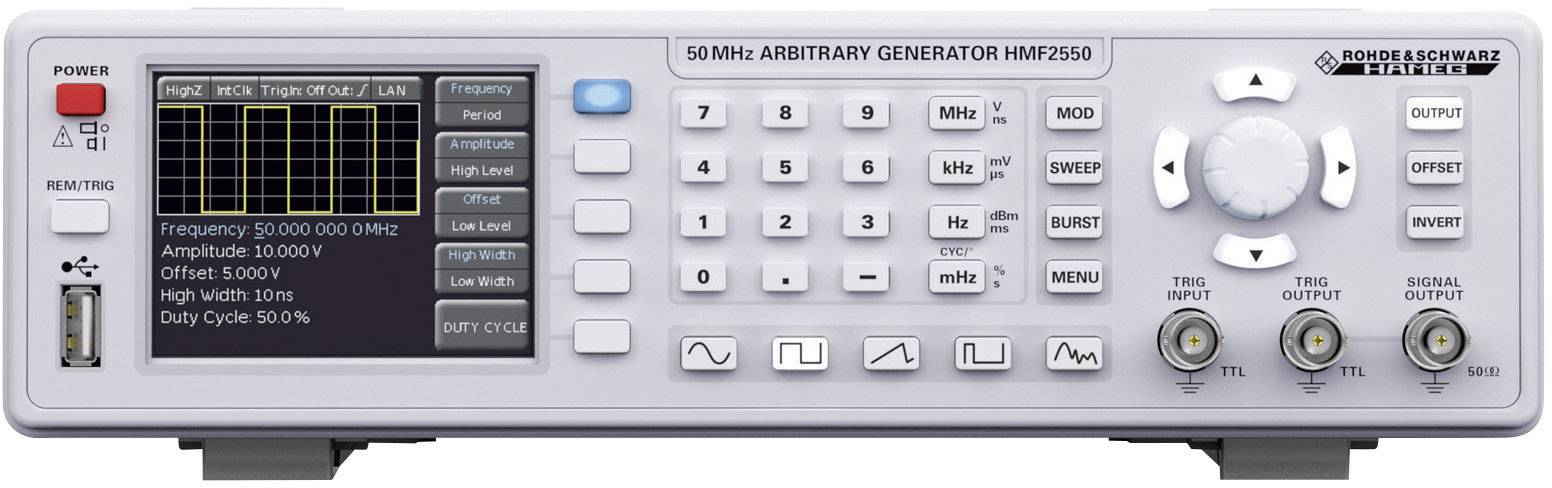

Name: Rohde & Schwarz HMF 2550 Generador de funciones de red Calibrado según (ISO) 10 µHz - 50 MHz 1 canales Seno, Rectángulo,
Brand: Rohde & Schwarz
SKU: 1238876

Rohde & Schwarz HMF 2550 Generador de funciones de red Calibrado según (ISO) 10 µHz - 50 MHz 1 canales Seno, Rectángulo,-0

Rohde & Schwarz HMF 2550 Generador de funciones de red Calibrado según (ISO) 10 µHz - 50 MHz 1 canales Seno, Rectángulo,-1

Rohde & Schwarz HMF 2550 Generador de funciones de red Calibrado según (ISO) 10 µHz - 50 MHz 1 canales Seno, Rectángulo,-2

1/3

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

No disponible

Vendido y enviado por Conrad Electronic

Informar de un problema legal

Características y detalles

Generador de funciones arbitrarias HMF2550 - Calibrado según la norma ISO

Generador arbitrario 250 MSa/s
Rango de frecuencia 10μHz a 50MHz
Voltaje de salida 5mVPP a 10VPP (a 50Ω) Compensación de CC ±5mV a 5V
ráfaga, barrido, puerta, ext. disparando
hora de levantarse< 8ns, en modo pulso 8…500ns ajustable
Tipos de modulación AM, FM, PM, PWM, FSK (int. y ext.)

Especificaciones técnicas

Frecuencia de muestreo: 250 MS/s
Desplazamiento: ± 5 V
Memoria de curva: 2565 kpts
Impedancia: 50 Ω
Resistencia de entrada: 5 kΩ : 100 pF
Resolución: 1 µHz
Longitud: 365 mm

formulario de salida de señal: Seno/Cuadrado/Pulso/Triángulo/Rampa/Arbitrario

Tipo de producto: Generador de funciones de red

Intervalo de frecuencia: 10 µHz - 50 MHz

Formas de salida de señal: Seno
Rectángulo
Pulso
Triángulo
Arbitrario

Sine Rango de frecuencia: 10 µHz - 50 MHz

factor de distorsión armónica sinusoidal: 0.04 %

área de frecuencia rectángulo: 10 µHz - 50 MHz

Tiempo de subida, rectángulo: <8 ns

visualización: Digital

Rango de frecuencia Triángulo: 10 µHz - 10 MHz

ARB Rango de frecuencia: 10 µHz - 25 MHz

: ISO

Función móvil: 1ms - 500s

modulación interna: AM/FM/PM/PWM/FSK

modulación externa: AM/FM/PM/PWM/FSK

Gatillo (síncrono): -360 a +360°

Gate (asíncrono): >100ns

Dimen.: (Anch. x Alt.) 285 mm x 75 mm

Peso: 3.4 kg

número de canales: 1 canales

Frecuencia (máx.): 50 MHz

Frecuencia (mín.): 10 µHz

características especiales: Modulación

Capacidad de calibrado: 5 valores de calibración por rango

Anchura: 285 mm

Altura: 75 mm

las interfaces: RS-232
USB

Fuente de alimentación: Alimentación por red

tipo: HMF 2550

Documentos y descargas

Ficha técnica

Ficha técnica 1238876 Rohde & Schwarz HMF 2550 Generador de funciones de red Calibrado según (ISO) 10 µHz - 50 MHz 1 canales Seno, Rectángulo,

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 1238876 Rohde & Schwarz HMF 2550 Generador de funciones de red Calibrado según (ISO) 10 µHz - 50 MHz 1 canales Seno, Rectángulo,

Información

Información 1238876 Rohde & Schwarz HMF 2550 Generador de funciones de red Calibrado según (ISO) 10 µHz - 50 MHz 1 canales Seno, Rectángulo,

Descripción

Con la serie HMF 2500, hay disponibles hasta 5 formas de señal y las señales de salida se pueden definir libremente mediante la función arbitraria. Además de la ráfaga, barrido, puerta, ext. Funciones de disparo, los dispositivos tienen 5 tipos diferentes de modulación (AM, FM, PM, PWM, FSK), que se pueden utilizar tanto interna como externamente. Esto hace que los dispositivos sean ideales para laboratorios y en producción.

Este texto ha sido traducido por máquina.

Modelo

Generador arbitrario: 250 MS/s, 14 bits, 256 kPts
Diversas formas de señal: sinusoidal, cuadrada, de pulso, triangular, de rampa, arbitraria, incluyendo curvas estándar (ruido blanco, ruido rosa, etc.).
Funciones de ráfaga, oscilación, activación y disparo externo
Tipos de modulación: AM, FM, PM, PWM, FSK (interna y externa)
Base de tiempo de 10 MHz: ± 1 ppm TCXO, E/S trasera
Interfaz USB para transferencia de datos
Pantalla TFT

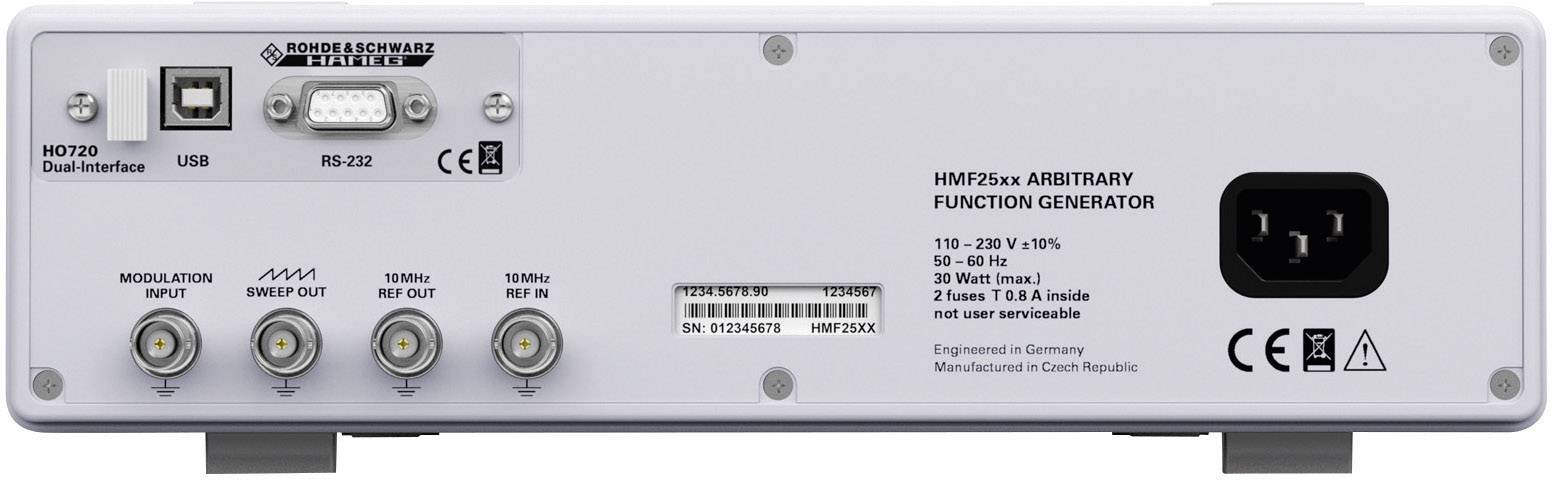

Interfaz dual USB/RS-232 con aislamiento galvánico, Ethernet/USB o IEEE-488 opcional.
Este texto es el resultado de una traducción automática.

Volumen de suministro

Cables de red
Software de ordenador
Manual de instrucciones.

Observaciones

Para obtener más información sobre el alcance de la calibración, consulte el certificado de calibración de muestra que se encuentra en la sección "Descargas".
