Revopoint MetroY Ultra CMM Edition Escáner 3D

Escáner 3D Revopoint MetroY Ultra

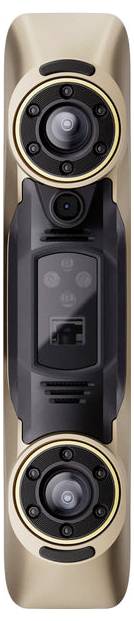

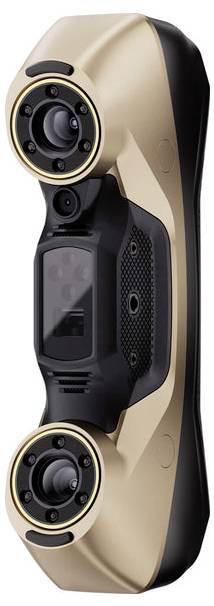

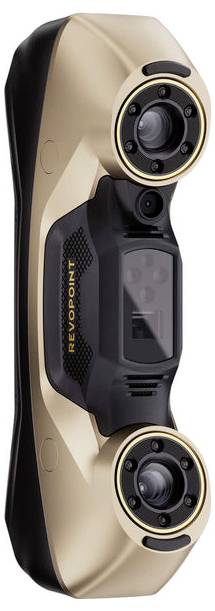

El Revopoint MetroY Ultra es un escáner 3D de alta precisión para la digitalización sin contacto de componentes de tamaño pequeño a mediano. Diseñado para tareas de medición, control de calidad, ingeniería inversa, creación rápida de prototipos y fabricación aditiva, el sistema combina escaneos láser basados ​​en luz azul con luz estructurada, alta velocidad de escaneo y precisión volumétrica verificable. Esto hace que el escáner sea especialmente adecuado para aplicaciones industriales donde la precisión de los datos 3D, la reproducibilidad de los resultados y la solidez de los procesos de prueba son cruciales.

Desarrollado para procesos de medición 3D precisos y pruebas industriales.
El MetroY Ultra está diseñado específicamente para la tecnología de medición 3D. Su precisión volumétrica de 0,015 mm + 0,04 mm x L (m) permite capturar geometrías complejas para su posterior medición, validación y toma de decisiones en la fabricación. En combinación con la verificación in situ opcional o que depende de la edición, el rendimiento del escáner se puede comprobar y documentar en tiempo real.

Principales ventajas de un vistazo

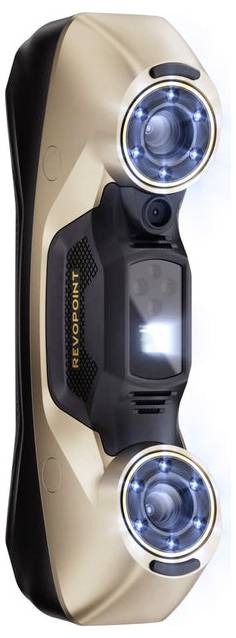

5 modos de escaneo de luz azul para diferentes geometrías y superficies de componentes.
Precisión volumétrica: 0,015 mm + 0,04 mm x L (m)
Alta velocidad: hasta 90 fps
Adquisición de datos de alto rendimiento: hasta 3.000.000 puntos/s
Luz estructurada sin marcadores con hasta 7.000.000 de puntos/s
Escaneo de superficies oscuras o brillantes sin pulverización de escaneo en modos láser.
Escaneo inalámbrico a través de Wi-Fi 6 con retroalimentación en tiempo real.
Escaneos láser en exteriores de hasta 100.000 lux.
Cámara HD RGB para modelos 3D en color
Software Revo Metro Scan para Windows y macOS
Revo Measure para medición e inspección 3D certificadas en la edición CMM.

5 modos de escaneo para diferentes geometrías y superficies
El Revopoint MetroY Ultra utiliza cinco modos de escaneo con luz azul para escanear de forma fiable diversas geometrías y superficies de componentes. captura. Esto permite adaptar el escáner de forma flexible a tareas reales de análisis y digitalización. El modo de alta velocidad con 34 líneas transversales está diseñado para la adquisición rápida de datos en superficies planas, brillantes u oscuras. El modo de detalle con 15 líneas paralelas captura detalles finos, bordes y estructuras superficiales complejas con una precisión excepcional. El modo Agujeros profundos con línea única se desarrolló para áreas de difícil acceso, como agujeros profundos, depresiones, surcos y estructuras reticulares.

Luz estructurada y plataforma giratoria automática para obtener resultados reproducibles.
Para geometrías de piezas con numerosas características, está disponible un modo de luz estructurada de campo completo sin marcadores. Esto permite una digitalización rápida y precisa sin puntos de referencia, con hasta 7.000.000 de puntos por segundo. En combinación con la plataforma giratoria de doble eje, la MetroY Ultra genera modelos 3D repetibles y de alta precisión con solo pulsar un botón. Esto es especialmente relevante para los procedimientos de prueba estandarizados, los componentes en serie y las tareas de digitalización recurrentes. Para los modos de luz estructurada, incluido el de plataforma giratoria automática, es necesario aplicar un spray de escaneo sobre superficies oscuras o brillantes.

Precisión verificable para la medición y el control de calidad.
El MetroY Ultra no es solo un escáner 3D para la captura de geometría, sino una herramienta para la medición 3D verificable. La placa esférica de fibra de carbono certificada permite comprobar la precisión volumétrica directamente in situ y en tiempo real. El software compara el escaneo con el archivo de metrología individual de la placa esférica, calcula la desviación volumétrica y confirma el rendimiento del sistema. Esta función es especialmente relevante para los usuarios de control de calidad, laboratorios de ensayo, control de producción y cualquier otro lugar donde los resultados de las mediciones deban ser trazables y estandarizados.

Diferencia entre la edición estándar y la edición CMM
Edición estándar: Incluye el escáner 3D Revopoint MetroY Ultra para escaneos 3D de alta precisión, ingeniería inversa, digitalización y adquisición de datos industriales.
Edición CMM: Amplía las funciones del escáner con características para la medición 3D verificable y la inspección profesional.
Placa esférica incluida: Solo la edición CMM incluye la placa esférica de fibra de carbono certificada para realizar pruebas in situ de precisión volumétrica en tiempo real.
Revo Measure incluido: La edición CMM también incluye una licencia de 1 año para Revo Measure con algoritmos de metrología certificados por PTB para tareas de medición y ensayo basadas en estándares.
Edición estándar sin paquete de medición: La placa de bola y el medidor Revo no están incluidos en la versión estándar y deben adquirirse por separado si se requieren.
¿Para quién es adecuado? La edición estándar es ideal para el escaneo 3D, la ingeniería inversa y la preparación de modelos digitales. La edición CMM es la opción idónea para el control de calidad, las pruebas de componentes, los informes de inspección y los procesos de medición documentados.

Revo Measure para medición e inspección 3D certificadas
La edición CMM incluye el software Revo Measure con una licencia de 1 año. La solución se basa en algoritmos de metrología certificados por el PTB y admite procesos de prueba basados ​​en estándares para flujos de trabajo exigentes de ingeniería y control de calidad. A partir de los datos de escaneo 3D capturados, se pueden obtener mediciones verificables para analizar con precisión las desviaciones entre el objetivo y el resultado real. Para fines de documentación y comunicación, se pueden exportar informes profesionales en formato PDF con datos de medición, diagramas de desviación y gráficos de color.

Software Revo Metro Scan gratuito incluido
El software gratuito Revo Metro permite crear escaneos 3D en cuatro pasos: escaneo, procesamiento, edición y exportación. El software está disponible para Windows y macOS y admite salida en el Formatos PLY, OBJ, STL, ASC, 3MF, GLTF y FBX. Los ajustes de escaneo granular permiten un control preciso de la adquisición de la nube de puntos. Durante el proceso de escaneo, la monitorización en tiempo real de la nube de puntos garantiza la detección inmediata de las zonas que faltan.

Flujos de trabajo flexibles para escaneo 3D, ingeniería inversa y fabricación aditiva.
Tras la adquisición de datos, los datos brutos pueden procesarse automáticamente u optimizarse manualmente mediante herramientas de fusión y mallado. Para el postprocesamiento, están disponibles funciones de selección, limpieza, suavizado, simplificación y relleno de huecos. Esto permite que la MetroY Ultra se integre a la perfección en los flujos de trabajo digitales relacionados con la impresión 3D, el diseño asistido por ordenador (CAD), la ingeniería inversa y la fabricación aditiva.

Escaneo inalámbrico y retroalimentación en tiempo real.
El escáner admite el escaneo inalámbrico a través de Wi-Fi 6. El escaneo se transmite en tiempo real a un PC, cuya potencia de cálculo se utiliza. Al mismo tiempo, la imagen en directo se puede visualizar en un dispositivo terminal o monitor a través de Revo Mirror. Esto permite identificar de inmediato los puntos ciegos o las áreas incompletas y volver a escanearlas directamente. Revo Mirror es compatible con Windows, macOS, iOS y Android.

También apto para escaneos láser en exteriores bajo condiciones de iluminación difíciles.

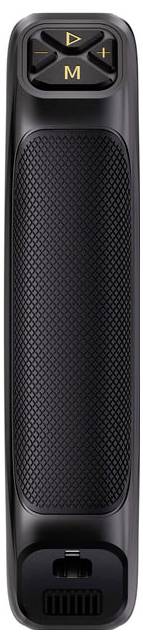

El Revopoint MetroY Ultra está diseñado para escaneos láser en exteriores bajo una luz ambiental de hasta 100.000 lux. Esto significa que el sistema también se puede utilizar en condiciones de iluminación exigentes, por ejemplo, durante escaneos cerca de la zona de producción o en exteriores. La empuñadura para batería incluida permite hasta 2,5 horas de escaneo continuo y amplía significativamente el abanico de aplicaciones.

Real Color para modelos 3D coloridos y realistas.
El MetroY Ultra captura información de color real y texturas de superficie mediante su cámara HD-RGB integrada. Esto da como resultado modelos 3D coloridos con un alto impacto visual. Estos datos de color También se pueden utilizar en Revo Measure para presentar informes de medición y evaluaciones de una manera más vívida y profesional. Esto representa un claro valor añadido para aplicaciones en el desarrollo de productos, documentación, visualización o archivo digital.

Calibración de precisión y conversión de escaneo a CAD
El paquete incluye una placa de calibración fotolitográfica, que garantiza la precisión y fiabilidad del escáner. Esta calibración periódica es especialmente importante en entornos profesionales donde se requieren resultados de escaneo consistentes y mediciones reproducibles. Revo Design está disponible para el procesamiento posterior de datos de escaneo 3D para convertirlos en modelos CAD. El software admite la edición de mallas, el modelado de forma libre, el modelado paramétrico y flujos de trabajo completos de escaneo a CAD para ingeniería inversa, desarrollo de productos y diseño industrial.

Este texto es el resultado de una traducción automática.
