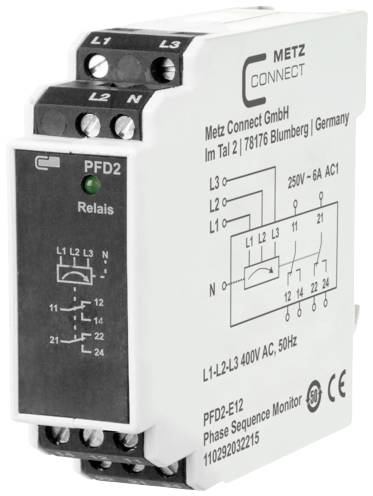

Relé de vigilancia 400 V/AC (max) 2 contactos inversores Metz Connect 110292032215 Piece 1 UD(S).

El relé de monitorización se utiliza para supervisar la secuencia de fases correcta L1-L2-L3 (rotación en sentido horario) y para monitorizar las tensiones de cada fase individual en caso de fallo total. Las tensiones de fase que se van a monitorizar están conectadas a los terminales L1-L2-L3; los terminales 11, 14 o 21, 24 de los contactos de salida del relé están conectados aguas arriba de la bobina de excitación del contactor del motor. Si la secuencia de fases es correcta, el relé de salida se activa (se enciende el LED verde). En caso de fallo total de una fase, el relé de salida vuelve a su posición de reposo (LED verde apagado). No se requiere una tensión de alimentación especial para el relé de monitorización. El dispositivo solo debe conectarse a N si las tres fases que se van a monitorizar están conectadas a N mediante un circuito (por ejemplo, monitorización de temperatura o similar).

Este texto es el resultado de una traducción automática.
