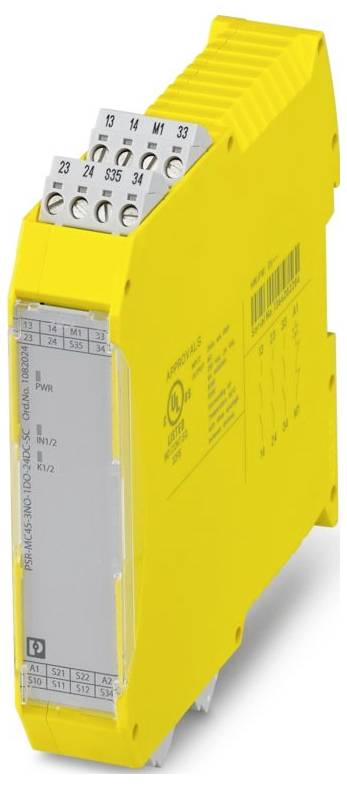

Relé de seguridad PSR-MC45-3NO-1DO-24DC-SC Phoenix Contact Tensión de servicio: 24 V/DC 3 contactos NA (Anch. x Alt. x P
Tipo de embalaje
Piece
Tipo de producto
Relé de seguridad
conexión
Conexión atornillada
Tensión de servicio
24 V/DC
tipo
PSR-MC45-3NO-1DO-24DC-SC
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (189,99 € / Unidad)
189,99 €
IVA incl.
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Familia de productos: PSRmini
- Tipo de conexión: Conexión por tornillo
- Rosca del tornillo: M3
- Par de apriete: 0,5 Nm ... 0,6 Nm
- Sección transversal del conductor flexible: 0,2 mm² ... 2,5 mm²
- Sección transversal del conductor rígido: 0,2 mm² ... 2,5 mm²
- Sección transversal del conductor AWG: 24 ... 12
- Ancho: 22,5 mm
- Altura: 112,4 mm
- Profundidad: 114,5 mm
- Material de la vivienda: PA
- Condiciones ambientales: Condiciones ambientales
- Tipo de seguridad: IP20
- Temperatura ambiente (de funcionamiento): -40 °C ... 60 °C (tenga en cuenta la reducción de potencia)
- Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
- Tipo de montaje: montaje en carril DIN
- Propiedades de aislamiento: Propiedades de aislamiento
- Categoría de sobretensión: II
- Nivel de contaminación: 2
- Vibración (funcionamiento): 10 Hz ... 150 Hz, 2 g
- Longitud de desprendimiento: 7 mm
- Posición de instalación: vertical u horizontal
- Pérdida máxima de potencia en condiciones nominales: 17,21 W (a UB = 30 V, IL² = 72 A²)
- CE: CE
- Tecnología de conexión: Tecnología de conexión
- Nota sobre la aplicación: Solo para uso industrial.
- Consumo de corriente: 2,5 mA (típico cuando US está conectado a S34); 1 mA (típico cuando US está conectado a S35)
- Conexión del conductor: Conexión del conductor
- Frecuencia de conmutación: 0,5 Hz (resistiva)
- Corriente: máx. 100 mA
- Instrucciones de instalación: consulte la curva de reducción de potencia.
- Altitud de operación: ≤ 2000 m (sobre el nivel del mar)
- Humedad máxima permitida (en funcionamiento): 75% (en promedio, 85% ocasionalmente, sin condensación).
- Choque: 15 g para Δt = 11 ms (choque sostenido: 10 g para Δt = 16 ms)
- Voltaje: aprox. 23 V CC (Us - 1 V)
- Circuito de protección: diodo supresor de 33 V
- Indicador de estado: 2 x LED (verde)
- Tensión de conmutación: mín. 5 V CA/CC; máx. 250 V CA/CC (observe la curva de carga)
- Designación: A1/A2
- Aplicación: Parada de emergencia; puerta de seguridad; transpondedor; cortina fotoeléctrica
- Suministro: Suministro
- Color (carcasa): amarillo (RAL 1018)
- Corriente de arranque: mín. 10 mA CA/CC; máx. 6 A
- Descripción de la salida: PNP; no está orientada a la seguridad.
- Corriente máxima de irrupción: 1 A (Δt = 5 ms en Us)
- Indicador de tensión de funcionamiento: 1 LED (verde)
- Configuración de contacto: 3 habilitando rutas actuales
- Corriente continua máxima: 6 A
- Tensión nominal de aislamiento: 250 V CA
- Tensión de alimentación nominal del circuito de control (EE. UU.): 24 V CC -20 % / +25 % (externa) (seguro)
- Corriente de alimentación de control nominal IS: típica 75 mA
- Datos relacionados con la seguridad: Datos relacionados con la seguridad
- Vida útil mecánica: 10 x 10⁶ ciclos de conmutación
- Tiempo de respuesta típico:< 100 ms (inicio automático);< 100 ms (arranque manual y supervisado)
- Tiempo típico de recaída:< 20 ms (cuando se solicita a través de los circuitos del sensor);< 20 ms (cuando se controla mediante A1 | No se permite el control específico de la aplicación mediante A1/A2)
- Material de contacto: AgSnO2
- Capacidad de conmutación: 5 A (24 V (CC13)); 5 A (250 V (CA15))
- Fusible de salida: 6 A gL/gG
- Tipo de relé: Relé electromecánico con contactos guiados positivamente según IEC/EN 61810-3
- Horarios: Horarios
- Tipo. Hora de vestir en EE. UU.:< 100 ms (cuando se controla mediante A1)
- Tiempo de reinicio: 500 ms (después de solicitar la función de seguridad)
- Modo de funcionamiento nominal: 100 % ED
- Tensión nominal de resistencia al impulso / aislamiento: Aislamiento básico de 4 kV entre todos los circuitos de corriente; aislamiento básico de 4 kV entre todos los circuitos de corriente y la carcasa.
- Tiempo de filtrado: máx. 3 ms (ancho de pulso de prueba bajo);> 1 s (frecuencia de pulsos de prueba - pulsos de prueba bajos); en el ancho del pulso de prueba< 1 ms: frecuencia de pulso de prueba = 5 x ancho de pulso de prueba; máx. 1 ms (ancho del pulso de prueba, pulsos de prueba altos);> 100 ms (frecuencia de pulsos de prueba, pulsos de prueba altos); si los pulsos de prueba no son relevantes para la seguridad, deben desactivarse.
- Número de salidas: 1
- Capacidad de conmutación: mín. 50 mW
- Cuadrante. Corriente total: 72 A2 (tenga en cuenta la reducción de potencia)
- Datos relacionados con la seguridad: EN ISO 13849: Datos relacionados con la seguridad: EN ISO 13849
- Nivel de rendimiento (PL): e (5 A CC13 | 8760 ciclos de conmutación/año o 5 A CA15 | 2190 ciclos de conmutación/año)
- Nivel de integridad de seguridad (SIL): 3
- Datos relacionados con la seguridad: EN IEC 62061: Datos relacionados con la seguridad: EN IEC 62061
- Grado de protección mínimo para la ubicación de instalación: IP54
- Humedad máxima permitida (almacenamiento/transporte): 75% (en promedio, 85% ocasionalmente, sin condensación)
- Descripción de la entrada: no orientada a la seguridad; NPN
- Número de entradas: 2
- Rango de voltaje de entrada de la señal "0": 0 V ... 5 V (S10, S12)
- Rango de voltaje de entrada de la señal "1": 19,2 V CC ... 30 V CC
- enchufable: sí
- Control: 1 y 2 canales
- Consumo de energía en EE. UU.: típico 1,8 W
- Categoría de parada: 0
- Datos relacionados con la seguridad: IEC 61508 - Alta demanda: Datos relacionados con la seguridad: IEC 61508 - Alta demanda
- Datos relacionados con la seguridad: IEC 61508 - Baja demanda: Datos relacionados con la seguridad: IEC 61508 - Baja demanda
- Hora de reinicio:< 1 s (tiempo de arranque)
- Rango de corriente de entrada de la señal "0": 0 mA ... 2 mA (S10, S12)
- Simultaneidad: ∞
- Resistencia total máxima permitida de la línea: 150 Ω
- Informe: M1: Informe: M1
- Protección contra cortocircuitos: sí
- Digital: Círculo de inicio (S34, S35): Digital: Círculo de inicio (S34, S35)
- Relés: Habilitación de rutas de corriente (13/14, 23/24, 33/34): Relés: Habilitación de rutas de corriente (13/14, 23/24, 33/34)
- Digital: Circuito sensor (S10, S12, S22): Digital: Circuito sensor (S10, S12, S22)
- Tipo de embalaje
Piece
- Tipo de producto
Relé de seguridad
- tipo
PSR-MC45-3NO-1DO-24DC-SC
- conexión
Conexión atornillada
- Tensión de servicio
24 V/DC
- Tiempo de reacción
100 ms
- tipo de contacto
3 contactos NA
- Tensión de encendido (máx.)
250 V DC/AC
- Nivel de rendimiento
PL e
- Safety Integrity Level (Nivel de Integridad de Seguridad)
SIL 3
- Categoría de seguridad
4
- Homologaciones (sensores)
CE
IP20
- Temperatura de funcionamiento (min.)
-40 °C
- Temperatura de funcionamiento (máx.)
60 °C
- Profundidad
114.5 mm
- Anchura
22.5 mm
- Altura
112.4 mm
- Dimen.
(Anch. x Alt. x Prof.) 22.5 x 112.4 x 114.5 mm
- Contenido
1 UD(S).
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3563392 Relé de seguridad PSR-MC45-3NO-1DO-24DC-SC Phoenix Contact Tensión de servicio: 24 V/DC 3 contactos NA (Anch. x Alt. x P
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3563392 Relé de seguridad PSR-MC45-3NO-1DO-24DC-SC Phoenix Contact Tensión de servicio: 24 V/DC 3 contactos NA (Anch. x Alt. x P
Descripción
Relés de seguridad para parada de emergencia, puertas de seguridad y cortinas fotoeléctricas hasta SIL 3, Cat. 4, PL e, funcionamiento de 1 o 2 canales, automático o manual, arranque supervisado, 3 vías de corriente de habilitación, US = 24 V CC, terminal de tornillo enchufable
