Relé de seguridad ESR5-NO-31-24VAC-DC Eaton (Anch. x Alt. x Prof.) 22.5 x 99 x 114.5 mm 1 UD(S).

Relé de seguridad ESR5-NO-31-24VAC-DC Eaton (Anch. x Alt. x Prof.) 22.5 x 99 x 114.5 mm 1 UD(S).-0

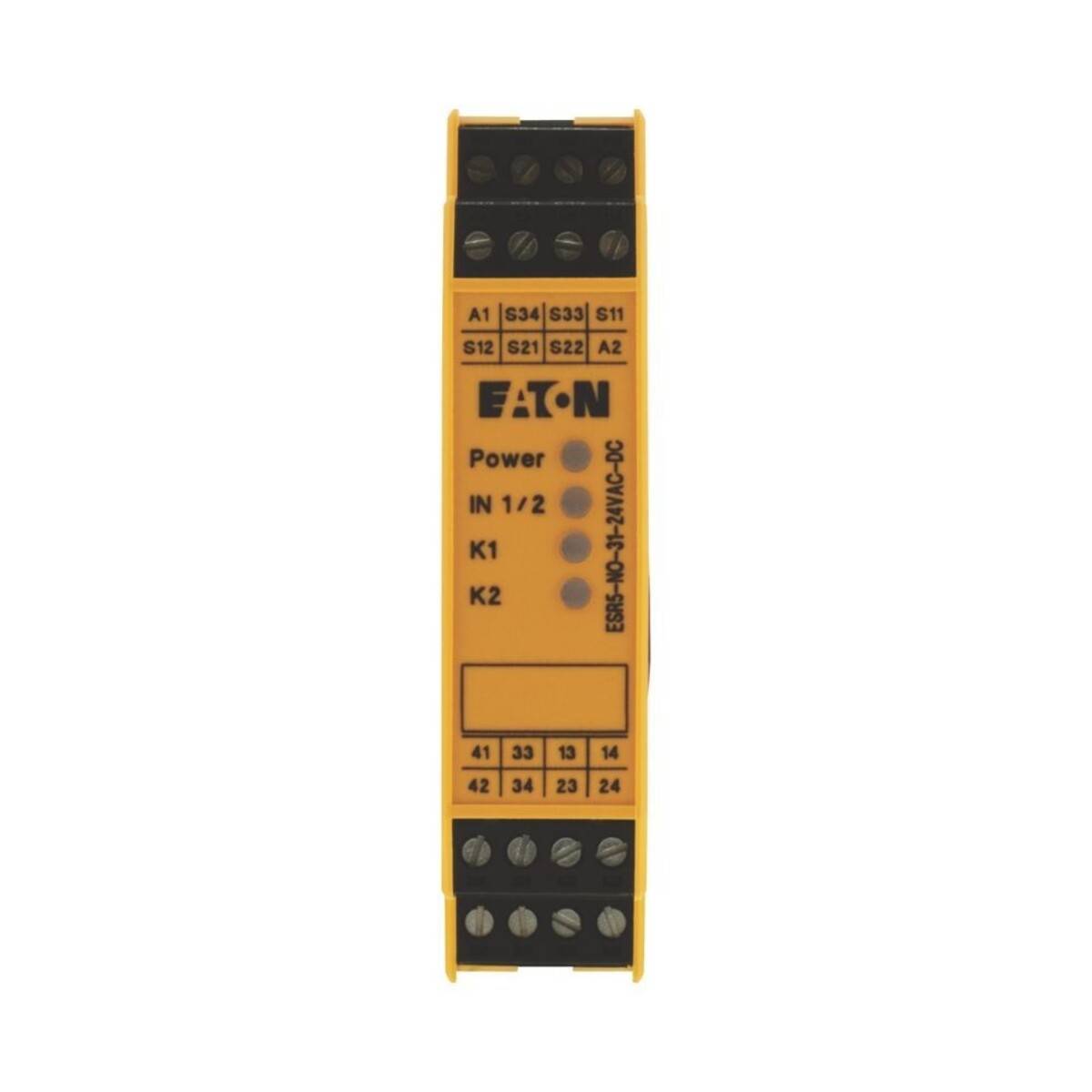

Relé de seguridad ESR5-NO-31-24VAC-DC Eaton (Anch. x Alt. x Prof.) 22.5 x 99 x 114.5 mm 1 UD(S).-1
Relé de seguridad ESR5-NO-31-24VAC-DC Eaton (Anch. x Alt. x Prof.) 22.5 x 99 x 114.5 mm 1 UD(S).-2
Relé de seguridad ESR5-NO-31-24VAC-DC Eaton (Anch. x Alt. x Prof.) 22.5 x 99 x 114.5 mm 1 UD(S).-3

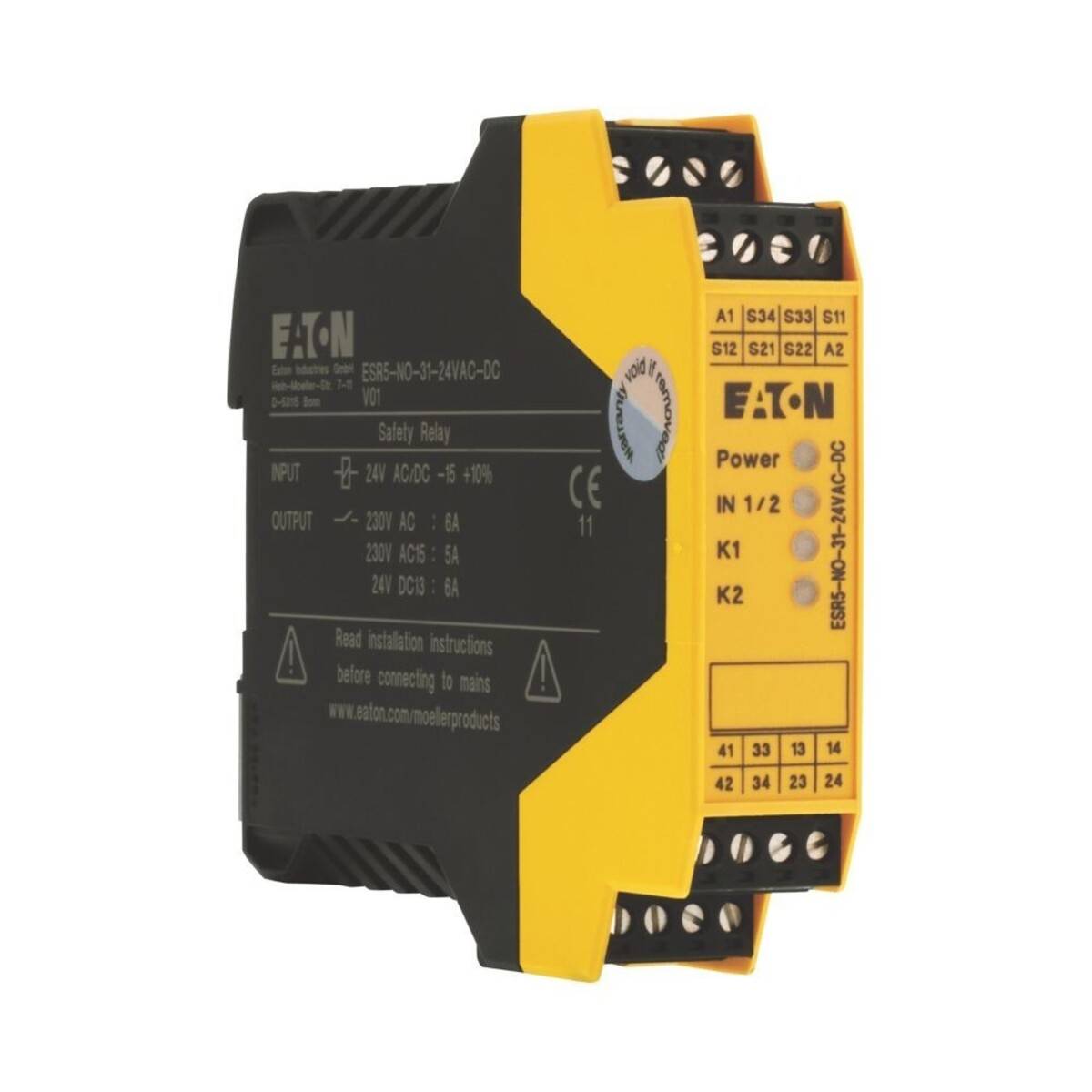

Relé de seguridad ESR5-NO-31-24VAC-DC Eaton (Anch. x Alt. x Prof.) 22.5 x 99 x 114.5 mm 1 UD(S).-4
1/5
Tipo de producto
Relé de seguridad
conexión
Conexión atornillada
tipo
ESR5-NO-31-24VAC-DC
Tensión de servicio mín.
24 V
Tensión de servicio máx.
230 V
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Informar de un problema legal

Especificaciones técnicas

  • Longitud de pelado: 7 mm
  • Secciones de conexión: 24 - 12 AWG
  • Tiempo de respuesta: en Ue en modo automático: típ.100 ms
  • Probabilidad de falla por hora [PFHd]: 5.05 x 10-10
  • Fusible de salida: 6 gL / gG
  • Evaluación de las entradas: uno y dos canales
  • Tensión nominal de aislamiento [Ui]: 250 V CA
  • Tensión nominal soportada al impulso [Uimp]: 4000 V CA
  • Protección contra el contacto cuando se opera verticalmente desde el frente (EN 50274): seguro para los dedos y el dorso de la mano
  • Operación: monocanal, dos canales
  • Condiciones de funcionamiento: 2000 m
  • Corriente de irrupción: mín. - máx. 0,025 - 6 A
  • Habilitar rutas de corriente según EN 60204-1 categoría de parada 0: 3
  • Peso: 0,23 kg
  • Protección contra cortocircuitos para circuitos de salida, externa: fusible 6 A gL / gG
  • Corriente de cortocircuito: 2,3 A
  • Resistencia de línea total máxima permitida (circuitos de entrada y de arranque en UN) [RL]: aprox.50 Ω
  • Potencia máxima de corte: 33 W.
  • Señalización de rutas de corriente: 1
  • Potencia mínima de conmutación: 0,4 W
  • Montaje: carril DIN IEC / EN 60715, 35 mm
  • Corriente total cuadrática: 72 A2 (ITH2 = I12 + I22 + I32) A2
  • Frecuencia de conmutación máxima: 0,5 Hz
  • Parámetros relacionados con la seguridad: Cat. 4
  • Pantalla de estado: LED verde
  • Disipación de potencia [P]: 5,16 W
  • Rango permitido: 0,85 - 1,1 x Ue
  • Max. Resistencia óhmica de la línea [R]: ≦ 50 Ω
  • Categoría de sobretensión / grado de contaminación: III / 2
Tipo de producto

Relé de seguridad

tipo

ESR5-NO-31-24VAC-DC

conexión

Conexión atornillada

Tensión de servicio mín.

24 V

Tensión de servicio máx.

230 V

Tensión de funcionamiento

24 - 230 V

Corriente de conmutación (máx.)

4 A

IP20

Temperatura de funcionamiento (min.)

-20 °C

Temperatura de funcionamiento (máx.)

+55 °C

Profundidad

114.5 mm

Anchura

22.5 mm

Altura

99 mm

Dimen.

(Anch. x Alt. x Prof.) 22.5 x 99 x 114.5 mm

Contenido

1 UD(S).

22.5 mm

Basic device

99 mm

114.5 mm

5.16 W

0-0 s

TRUE

24-24 V

24-24 V

AC/DC

AC/DC

AC/DC

TRUE

TRUE

TRUE

3

0

0

0

1

0

0

0

Screw connection

TRUE

FALSE

None

FALSE

AC/DC

6 A

FALSE

FALSE

TRUE

FALSE

TRUE

FALSE

FALSE

Level e

0

24-24 V

24-24 V

24-24 V

24-24 V

24-24 V

24-24 V

One- and two-channel

3

TRUE

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 1973282 Relé de seguridad ESR5-NO-31-24VAC-DC Eaton (Anch. x Alt. x Prof.) 22.5 x 99 x 114.5 mm 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 1973282 Relé de seguridad ESR5-NO-31-24VAC-DC Eaton (Anch. x Alt. x Prof.) 22.5 x 99 x 114.5 mm 1 UD(S).

Descripción

Relé de seguridad para la implementación de las funciones básicas parada de emergencia / parada de emergencia / puerta de protección, funcionamiento de uno o dos canales, tensión de alimentación 24VDC o 24VAC 50 / 60Hz, 3 vías de habilitación (IEC / EN 60204 categoría de parada 0), 1 vía de señalización de corriente, protección de contactos según EN 50274 en Accionamiento vertical desde el dedo delantero y el dorso de la mano seguro, apto para PL e, Cat 4 según EN ISO 13849-1 / SILCL 3 según IEC 62061 / SIL 3 según IEC 61508

Este texto ha sido traducido por máquina.
