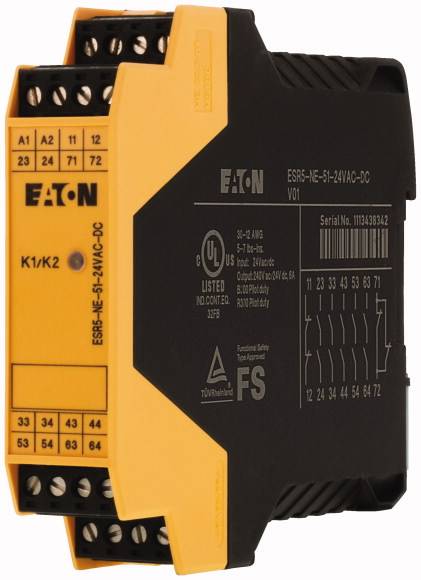

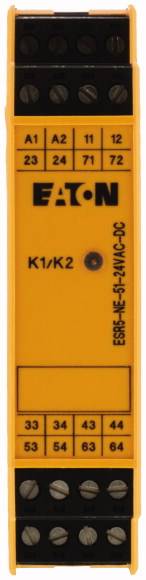

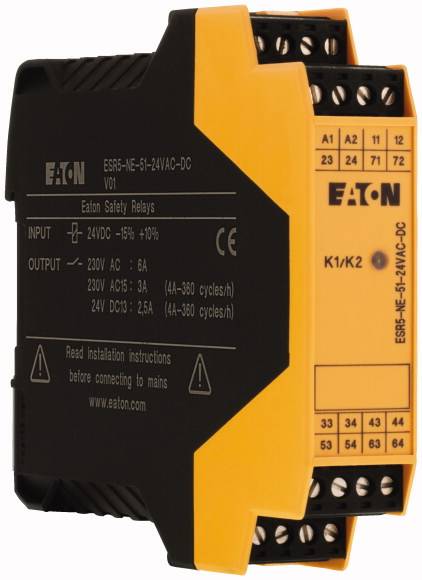

Relé de seguridad ESR5-NE-51-24VAC-DC Eaton (Anch. x Alt. x Prof.) 22.5 x 99 x 114.5 mm 1 UD(S).

Relé de seguridad ESR5-NE-51-24VAC-DC Eaton (Anch. x Alt. x Prof.) 22.5 x 99 x 114.5 mm 1 UD(S).-0
Relé de seguridad ESR5-NE-51-24VAC-DC Eaton (Anch. x Alt. x Prof.) 22.5 x 99 x 114.5 mm 1 UD(S).-1
Relé de seguridad ESR5-NE-51-24VAC-DC Eaton (Anch. x Alt. x Prof.) 22.5 x 99 x 114.5 mm 1 UD(S).-2
Relé de seguridad ESR5-NE-51-24VAC-DC Eaton (Anch. x Alt. x Prof.) 22.5 x 99 x 114.5 mm 1 UD(S).-3
1/4
Tipo de producto
Relé de seguridad
conexión
Conexión atornillada
tipo
ESR5-NE-51-24VAC-DC
Tensión de servicio mín.
24 V
Tensión de servicio máx.
230 V
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Informar de un problema legal

Especificaciones técnicas

  • Longitud de pelado: 7 mm
  • Secciones de conexión: 24 - 12 AWG
  • Tiempo de respuesta: en Ue en modo automático: típ.20 en Ue en modo manual: típ.20 ms
  • Probabilidad de falla por hora [PFHd]: 1.02 x 10-10
  • Fusible de salida: C6
  • Evaluación de las entradas: monocanal
  • Tensión nominal de aislamiento [Ui]: 250 V CA
  • Tensión nominal soportada al impulso [Uimp]: 4000 V CA
  • Protección contra el contacto cuando se opera verticalmente desde el frente (EN 50274): seguro para los dedos y el dorso de la mano
  • Operación: monocanal
  • Condiciones de funcionamiento: 2000 m
  • Corriente de irrupción: mín. - máx. 0,025 - 6 A
  • Habilitación de vías de corriente según EN 60204-1 categoría de parada 0: 5
  • Peso: 0,22 kg
  • Protección contra cortocircuitos para circuitos de salida, externa: fusible 6 A gL / gG
  • Potencia máxima de corte: 42 W.
  • Señalización de rutas de corriente: 1
  • Potencia mínima de conmutación: 0,4 W
  • Montaje: carril DIN IEC / EN 60715, 35 mm
  • Corriente de suma cuadrada: 72 A2 (ITH2 = I12 + I22 + I32 + I42 + I52) A2
  • Frecuencia de conmutación máxima: 0,5 Hz
  • Parámetros relacionados con la seguridad: Cat. 4
  • Pantalla de estado: LED verde
  • Pérdida de energía [P]: 5,8 W
  • Rango permitido: 0,85 - 1,1 x Ue
  • Categoría de sobretensión / grado de contaminación: III / 2
Tipo de producto

Relé de seguridad

tipo

ESR5-NE-51-24VAC-DC

conexión

Conexión atornillada

Tensión de servicio mín.

24 V

Tensión de servicio máx.

230 V

Tensión de funcionamiento

24 - 230 V

Tiempo de reacción

20 ms

Corriente de conmutación (máx.)

4 A

IP20

Temperatura de funcionamiento (min.)

-20 °C

Temperatura de funcionamiento (máx.)

+55 °C

Profundidad

114.5 mm

Anchura

22.5 mm

Altura

99 mm

Dimen.

(Anch. x Alt. x Prof.) 22.5 x 99 x 114.5 mm

Contenido

1 UD(S).

22.5 mm

Expansion device

99 mm

114.5 mm

2.2 W

0-0 s

TRUE

24-24 V

24-24 V

AC/DC

AC/DC

AC/DC

TRUE

FALSE

TRUE

5

0

0

0

1

0

0

0

Screw connection

TRUE

FALSE

None

FALSE

AC/DC

4 A

FALSE

FALSE

TRUE

FALSE

TRUE

FALSE

FALSE

Level e

0

24-24 V

24-24 V

24-24 V

24-24 V

24-24 V

24-24 V

1-channel

3

TRUE

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 1973239 Relé de seguridad ESR5-NE-51-24VAC-DC Eaton (Anch. x Alt. x Prof.) 22.5 x 99 x 114.5 mm 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 1973239 Relé de seguridad ESR5-NE-51-24VAC-DC Eaton (Anch. x Alt. x Prof.) 22.5 x 99 x 114.5 mm 1 UD(S).

Descripción

Ampliación de contactos sin retardo, para ampliar los contactos en módulos lógicos de seguridad, funcionamiento monocanal, tensión de alimentación de 24 V CC o 24 V CA 50/60 Hz, 5 rutas de corriente de habilitación (IEC / EN 60204 categoría de parada 0): se alcanza la categoría de parada máxima del dispositivo básico según IEC 61508 e IEC 60204 , 2 vías de señalización de corriente, protección de contacto según EN 50274 cuando se maneja verticalmente desde el dedo frontal y el dorso de la mano seguro, apto para PL e, Cat.4 según EN ISO 13849-1 / SILCL3 según IEC 62061 / SIL3 según IEC61508

Este texto ha sido traducido por máquina.
