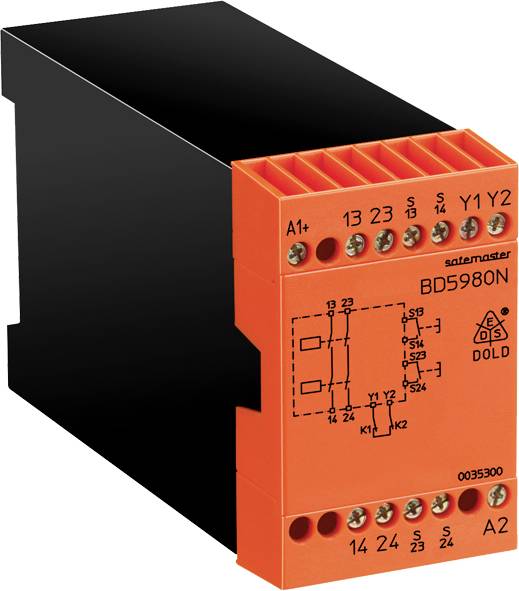

Relé de seguridad BD5980N.02 AC50/60Hz 230V Dold Tensión de servicio: 230 V/AC 2 contactos NA (Anch. x Alt. x Prof.) 45

Relé de seguridad BD5980N.02 AC50/60Hz 230V Dold Tensión de servicio: 230 V/AC 2 contactos NA (Anch. x Alt. x Prof.) 45 -0
Similar a la imagen
Tipo de producto
Relé de seguridad
conexión
Terminales roscados
Tensión de servicio
230 V/AC
tipo
BD5980N.02 AC50/60Hz 230V
Tiempo de reacción
30 ms
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Mar. 01/12
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
394,12 €
3
2% = 28,86 €
384,50 €
5
3% = 67,20 €
380,68 €
10
4% = 160,00 €
378,12 €
Los descuentos por cantidad varían según el vendedor
Número
Total (394,12 € / Unidad)
394,12 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

  • Control compacto de dos manos, listo para conectar.
  • Ahorro de costes gracias a la eliminación de los controles de contactores convencionales.
  • Monitorización de contactores externos para la multiplicación/amplificación de contactos mediante bucle de retroalimentación Y1-Y2
  • Circuito probado según los requisitos de la asociación de seguros de responsabilidad civil de los empleadores.

Especificaciones técnicas

  • Rango de tensión: CA 0,8 ... 1,1 UN
  • con un 10 % de ondulación residual: CC 0,9 ​​... 1,2 UN
  • con un 48% de ondulación residual: CC 0,8 ... 1,1 UN
  • Consumo nominal: CA 24 V ... 230 V 4,0 VA
  • CC 24 V 2,5 W
  • Frecuencia nominal: 50 / 60 Hz
  • Tiempo de retardo para el requisito de simultaneidad: 0,5 s
  • Contactos de control: 2 x 1 contactos normalmente abiertos
  • Corriente a través de los contactos de control: 35 mA a 24 V
  • Los cables de control no deben superar los 30 m de longitud y deben tenderse por separado de los cables de alimentación.
  • Protección del dispositivo: internamente con PTC
  • Tipo de contacto: Relé guiado por fuerza
  • Tensión de salida nominal: 250 V CA
  • CC: ver curva límite de arco
  • Corriente térmica Ith: véase la curva límite de corriente continua.
  • Capacidad de conmutación según AC 15: 3 A / AC 230V IEC/EN 60 947-5-1
  • Basado en CA 15: 6 A / CA 230 V a 0,25 Hz
  • Según DC 13: 2 A / DC 24 V IEC/EN 60 947-5-1
  • Basado en CC 13: 6 A / CC 24 V a 0,1 Hz
  • Vida útil eléctrica a 230 V CA, 6 A, cos ϕ = 1:> 5 x 105 Cambiando de juego
  • Frecuencia de conmutación admisible: máx. 1200 ciclos de conmutación/hora
  • Capacidad de resistencia a cortocircuitos
  • máximo. Fusible: 6 A gG / gL IEC/EN 60 947-5-1
  • máximo. Disyuntor: C 10 A
  • Vida útil mecánica: 10 x 106 Cambiando de juego
Tipo de producto

Relé de seguridad

tipo

BD5980N.02 AC50/60Hz 230V

conexión

Terminales roscados

Tensión de servicio

230 V/AC

Tiempo de reacción

30 ms

tipo de contacto

2 contactos NA

Tensión de encendido (máx.)

230 V/AC

Corriente de conmutación (máx.)

6 A

Nivel de rendimiento

PL c

Safety Integrity Level (Nivel de Integridad de Seguridad)

SIL 1

Categoría de seguridad

1

IP20

IP40

Temperatura de funcionamiento (min.)

-15 °C

Temperatura de funcionamiento (máx.)

+55 °C

Profundidad

121 mm

Anchura

45 mm

Altura

74 mm

Dimen.

(Anch. x Alt. x Prof.) 45 x 74 x 121 mm

Contenido

1 UD(S).

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 2359269 Relé de seguridad BD5980N.02 AC50/60Hz 230V Dold Tensión de servicio: 230 V/AC 2 contactos NA (Anch. x Alt. x Prof.) 45

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2359269 Relé de seguridad BD5980N.02 AC50/60Hz 230V Dold Tensión de servicio: 230 V/AC 2 contactos NA (Anch. x Alt. x Prof.) 45

Descripción

Uso en sistemas de control de máquinas de trabajo con movimientos de cierre peligrosos para la monitorización de la simultaneidad según la norma EN 574 Categoría III A.

· Corresponde
Nivel de rendimiento (PL) c y categoría 1 según EN ISO 13849-1: 2008
Límite de reclamación SIL (SIL CL) 1 según IEC/EN 62061
Nivel de integridad de seguridad (SIL 1) según IEC/EN 61508
Categoría 1 según EN 954-1
Nivel de seguridad tipo III-A según EN 574
• Conexión del conductor: también 2 x 1,5 mm² de hilo trenzado con funda y collarín de plástico DIN 46 228-1/-2/-3/-4 o 2 x 2,5 mm² de hilo trenzado con funda DIN 46 228-1/-2/-3
· 2 vendedores
• Ancho de instalación de 45 mm

Este texto es el resultado de una traducción automática.
