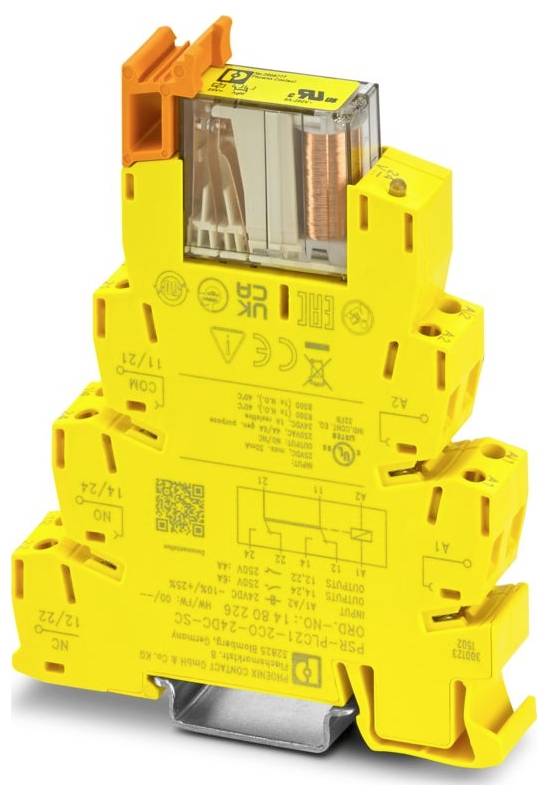

Similar a la imagen

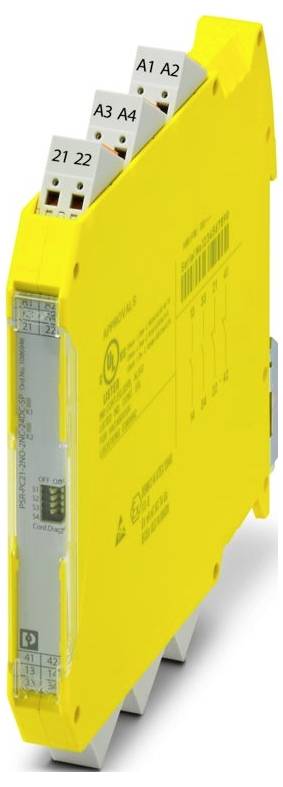

Relé de acoplamiento PSR-PC21-2NO-2NC-24DC-SP Phoenix Contact Tensión de servicio: 24 V/DC 2 contactos NC (Anch. x Alt.
Tipo de embalaje
Piece
Tipo de producto
Relé de acoplamiento
conexión
Terminal Push-In
Tensión de servicio
24 V/DC
tipo
PSR-PC21-2NO-2NC-24DC-SP
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (149,99 € / Unidad)
149,99 €
IVA incl.
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Familia de productos: PSRmini
- Tipo de conexión: Conexión a presión
- Sección transversal del conductor flexible: 0,2 mm² ... 1,5 mm²
- Sección transversal del conductor rígido: 0,2 mm² ... 1,5 mm²
- Sección transversal del conductor AWG: 24 ... 16
- Ancho: 12,5 mm
- Altura: 116,6 mm
- Profundidad: 114,5 mm
- Material de la vivienda: PA
- Condiciones ambientales: Condiciones ambientales
- Tipo de seguridad: IP20
- Temperatura ambiente (de funcionamiento): -40 °C ... 70 °C (tenga en cuenta la reducción de potencia)
- Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
- Tipo de montaje: montaje en carril DIN
- Propiedades de aislamiento: Propiedades de aislamiento
- Categoría de sobretensión: III
- Nivel de contaminación: 2
- Vibración (funcionamiento): 10 Hz ... 150 Hz, 2 g
- Longitud de desprendimiento: 8 mm
- Posición de instalación: vertical u horizontal
- ATEX: ATEX
- IECEx: IECEx
- Sección transversal del conductor flexible con casquillo y funda de plástico: 0,25 mm² ... 1,5 mm² (solo en combinación con CRIMPFOX 6)
- Sección transversal del conductor flexible con casquillo sin funda de plástico: 0,25 mm² ... 1,5 mm² (solo en combinación con CRIMPFOX 6)
- Marcado: Ex ec nC IIC T4 Gc
- UL, EE. UU./Canadá: UL, EE. UU./Canadá
- Disipación de potencia máxima en condiciones nominales: 7,05 W (S1, S2, S3, S4 = ON, carga de 2 canales, UB = 30 V, US = 24 V, IS = 2*46 mA, IL² = 36 A, Rcontact = 0,05 Ω)
- CE: CE
- Certificado: 2022122304115696
- Nota sobre la aplicación: Solo para uso industrial.
- Conexión del conductor: Conexión del conductor
- Frecuencia de conmutación: máx. 0,1 Hz
- Instrucciones de instalación: consulte la curva de reducción de potencia.
- Altitud de operación: ≤ 2000 m (sobre el nivel del mar)
- Humedad máxima permitida (en funcionamiento): 75% (en promedio, 85% ocasionalmente, sin condensación).
- Impacto: 15 g
- Circuito de protección: Protección contra polaridad inversa en serie | Diodo supresor de 38,6 V
- Indicador de estado: 2 x LED (verde)
- Tensión de conmutación: mín. 5 V CC; máx. 30 V CC
- Designación: A1/A2, A3/A4
- Aplicación: Apagado seguro; Alta demanda; Baja demanda; Ex
- Suministro: Suministro
- Color (carcasa): amarillo (RAL 1018)
- Corriente de irrupción: mín. 1 mA; máx. 100 mA
- Descripción de la salida: 2 NC paralelos, instantáneos, orientados a la seguridad, libres de potencial.
- Configuración de contacto: 2 rutas de retroalimentación actuales
- Corriente continua máxima: 100 mA
- Tensión nominal de aislamiento: 250 V CA
- Tensión de alimentación nominal del circuito de control (EE. UU.): 24 V CC -20 % / +25 %
- Corriente de alimentación de control nominal IS: típica 15 mA (por canal (configurable)); típica 25 mA (por canal (configurable)); típico. 40 mA (por canal (configurable)); típico. 46 mA (por canal (configurable))
- Datos relacionados con la seguridad: Datos relacionados con la seguridad
- Vida útil mecánica: 10 x 10⁶ ciclos de conmutación
- Tiempo típico de recaída:< 30 ms (cuando se controla mediante A1 o A3 en EE. UU.)
- Material de contacto: AgCuNi, + Au
- Capacidad de conmutación: 4 A (24 V (CC13)); 4 A (250 V (CA15), baja demanda); 2 A (250 V (CA15), alta demanda)
- Fusible de salida: 150 mA de acción rápida
- CCC / China Ex: CCC / China Ex
- Tipo de relé: Relé electromecánico con contactos guiados positivamente según IEC/EN 61810-3
- Horarios: Horarios
- Tipo. Hora de vestir en EE. UU.:< 70 ms (cuando se controla mediante A1 o A3 en EE. UU.)
- Tiempo de reinicio: 500 ms
- Modo de funcionamiento nominal: 100 % ED
- Tensión nominal de resistencia al impulso / aislamiento: Aislamiento seguro, aislamiento reforzado de 6,4 kV desde (A1/A2, A3/A4, 21/22, 41/42) hasta (13/14, 33/34) y entre (13/14) y (33/34); aislamiento básico de 4 kV entre todos los caminos de corriente y la envolvente; aislamiento de 500 V entre (A1/A2, A3/A4) y (21/22, 41/42)
- Tiempo de filtrado: 2 ms (durante caídas de tensión en Us)
- Número de salidas: 2
- Capacidad de conmutación: mín. 20 mW
- Cuadrante. Flujo total: 72 A2 (alta demanda, nota: reducción de capacidad); 32 A2 (baja demanda, nota: reducción de capacidad)
- Datos relacionados con la seguridad: EN ISO 13849: Datos relacionados con la seguridad: EN ISO 13849
- Nivel de rendimiento (PR): e
- Datos relacionados con la seguridad: IEC 61508 - Alta demanda de configuración de un solo canal (estructura 1oo1): Datos relacionados con la seguridad: IEC 61508 - Alta demanda de configuración de un solo canal (estructura 1oo1)
- Nivel de integridad de seguridad (SIL): 2
- Datos relacionados con la seguridad: IEC 61508 - Baja demanda para configuración de un solo canal (estructura 1oo1): Datos relacionados con la seguridad: IEC 61508 - Baja demanda para configuración de un solo canal (estructura 1oo1)
- Datos relacionados con la seguridad: EN IEC 62061: Datos relacionados con la seguridad: EN IEC 62061
- Grado de protección mínimo para la ubicación de instalación: IP54
- Humedad máxima permitida (almacenamiento/transporte): 75% (en promedio, 85% ocasionalmente, sin condensación)
- Control: 1 y 2 canales
- Consumo de energía en EE. UU.: típico 360 mW (por canal (configurable)); típico. 600 mW (por canal (configurable)); típico. 960 mW (por canal (configurable)); típico. 1,1 W (por canal (configurable))
- Categoría de parada: 0
- Datos relacionados con la seguridad: EN 50156-2: Datos relacionados con la seguridad: EN 50156-2
- UL Ex, EE. UU./Canadá: UL Ex, EE. UU./Canadá
- Prueba de simulación ambiental: Prueba de simulación ambiental
- Relé: Habilitando rutas actuales (13/14, 33/34): Relé: Habilitando rutas actuales (13/14, 33/34)
- Relés: Rutas de corriente de retroalimentación (21/22, 41/42): Relés: Rutas de corriente de retroalimentación (21/22, 41/42)
- Datos relacionados con la seguridad: IEC 61508 - Alta demanda para configuración de 2 canales (estructura 1oo2): Datos relacionados con la seguridad: IEC 61508 - Alta demanda para configuración de 2 canales (estructura 1oo2)
- Datos relacionados con la seguridad: IEC 61508 - Baja demanda para configuración de 2 canales (estructura 1oo2): Datos relacionados con la seguridad: IEC 61508 - Baja demanda para configuración de 2 canales (estructura 1oo2)
- Tipo de embalaje
Piece
- Tipo de producto
Relé de acoplamiento
- tipo
PSR-PC21-2NO-2NC-24DC-SP
- conexión
Terminal Push-In
- Tensión de servicio
24 V/DC
- Tiempo de reacción
70 ms
- tipo de contacto
2 contactos NC
- Tensión de encendido (máx.)
250 V DC/AC
30 V/DC
- Nivel de rendimiento
PL e
- Safety Integrity Level (Nivel de Integridad de Seguridad)
SIL 2
- Homologaciones (sensores)
UL
IP20
- Temperatura de funcionamiento (min.)
-40 °C
- Temperatura de funcionamiento (máx.)
70 °C
- Profundidad
114.5 mm
- Anchura
12.5 mm
- Altura
116.6 mm
- Dimen.
(Anch. x Alt. x Prof.) 12.5 x 116.6 x 114.5 mm
- Contenido
1 UD(S).
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3563451 Relé de acoplamiento PSR-PC21-2NO-2NC-24DC-SP Phoenix Contact Tensión de servicio: 24 V/DC 2 contactos NC (Anch. x Alt.
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3563451 Relé de acoplamiento PSR-PC21-2NO-2NC-24DC-SP Phoenix Contact Tensión de servicio: 24 V/DC 2 contactos NC (Anch. x Alt.
Descripción
Relé de acoplamiento para aplicaciones de alta y baja demanda SIL 3, acopla señales de salida digitales a periféricos, 2 rutas de corriente de habilitación controlables independientemente, 2 rutas de corriente de retroalimentación, aplicaciones de apagado seguro, filtro de pulsos de prueba, terminal de inserción enchufable.
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
