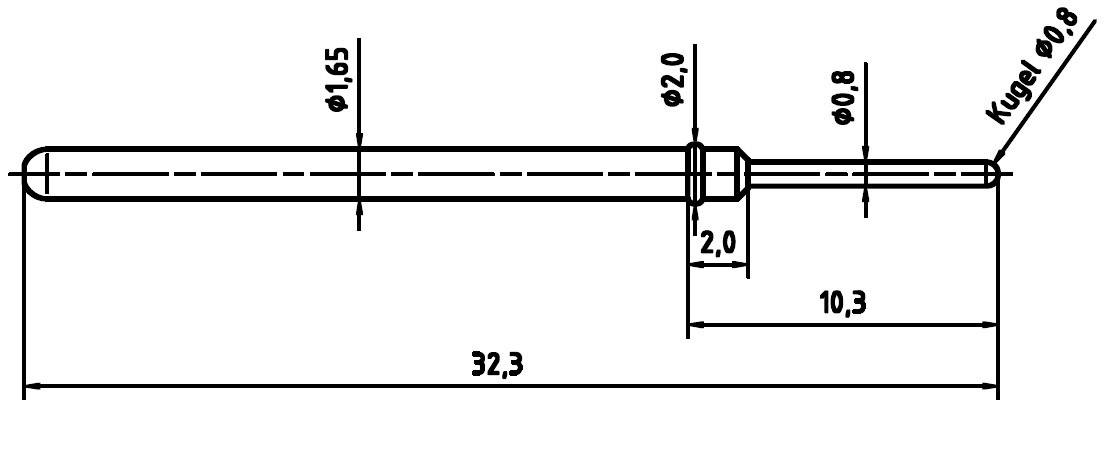

Dibujo lineal/esquema de conexiones
PTR Hartmann 2021-D-1.5N-AU-0.8 Palpador de precisión
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Especificaciones técnicas
- Resistencia de volumen: ≤25 mΩ
- Tipo de producto
Palpador de precisión
- forma de la cabeza
D
- Longitud del pasador
32.3 mm
- Corriente nominal
3 A
- Corriente nominal: redondeada
3 A
- Presión del muelle
1.5 N
- Recorrido de la suspensión
5.3 mm
- RM
2.54 mm
- Conforme a la normativa RoHS
Sí
- Ø del pasador
1.65 mm
- tipo
2021-D-1.5N-AU-0.8
- Acabado
Oro
Documentos y descargas
Ficha técnica
Ficha técnica 736967 PTR Hartmann 2021-D-1.5N-AU-0.8 Palpador de precisión
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 736967 PTR Hartmann 2021-D-1.5N-AU-0.8 Palpador de precisión
Descripción
Pin de prueba de precisión de doble guía con contacto de resorte para ensamblajes y pruebas de placa de circuito. Consiste en una carcasa de guía con un pasador de contacto con resorte y un cabezal de sonda. El manguito, que debe pedirse por separado, se instala en una placa de circuito o en un panel de plexiglás y aloja el pin de prueba. Esto significa que el pin de prueba se puede cambiar o cambiar sin ningún problema.
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Observaciones
Codificación de tipo:
xxxx (serie) - xx (forma del cabezal) - x.xN (impresión por contacto) - xx (acabado) - xx.xx (Ø del cabezal en mm / material del cabezal)
Acabado: AU = oro, RH = rodio, NI = níquel; Material de la cabeza: M = latón, C = bronce de berilio.
