Name: PQ Plus UMD 98RCM-T Instrumento de medición empotrable digital
Brand: PQ Plus
SKU: 2143167
Availability: InStock

PQ Plus UMD 98RCM-T Instrumento de medición empotrable digital-0

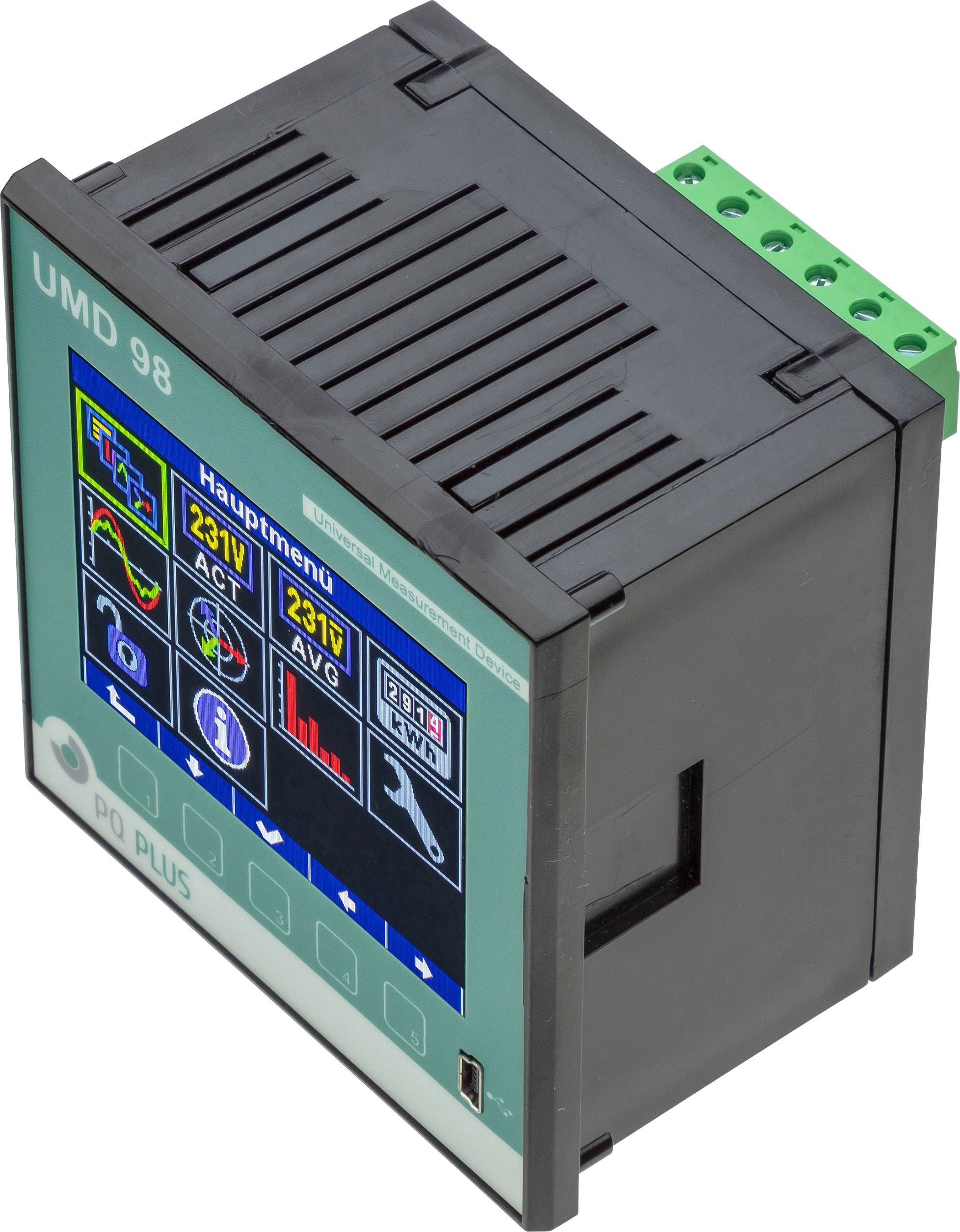

PQ Plus UMD 98RCM-T Instrumento de medición empotrable digital-1

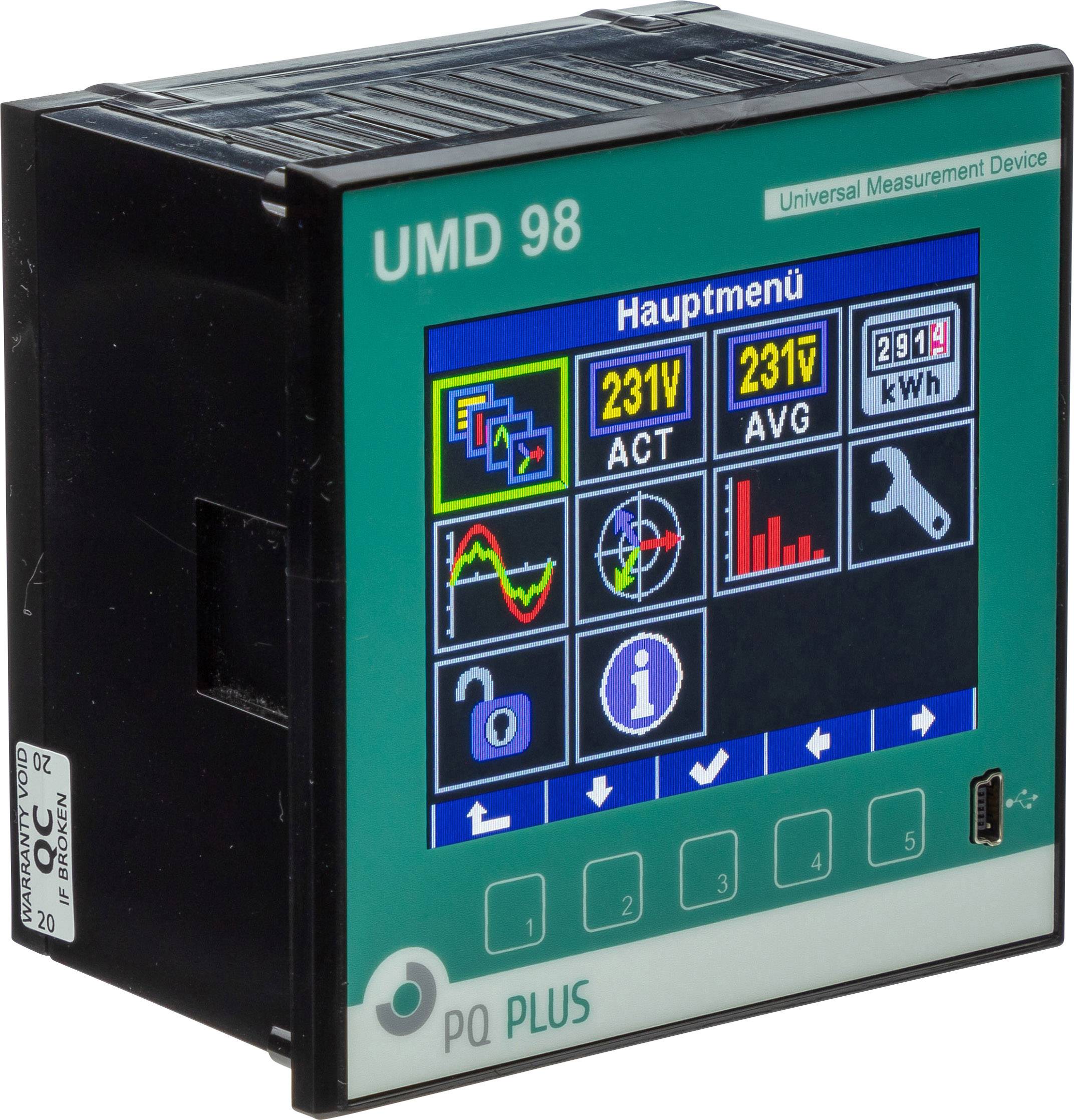

PQ Plus UMD 98RCM-T Instrumento de medición empotrable digital-2

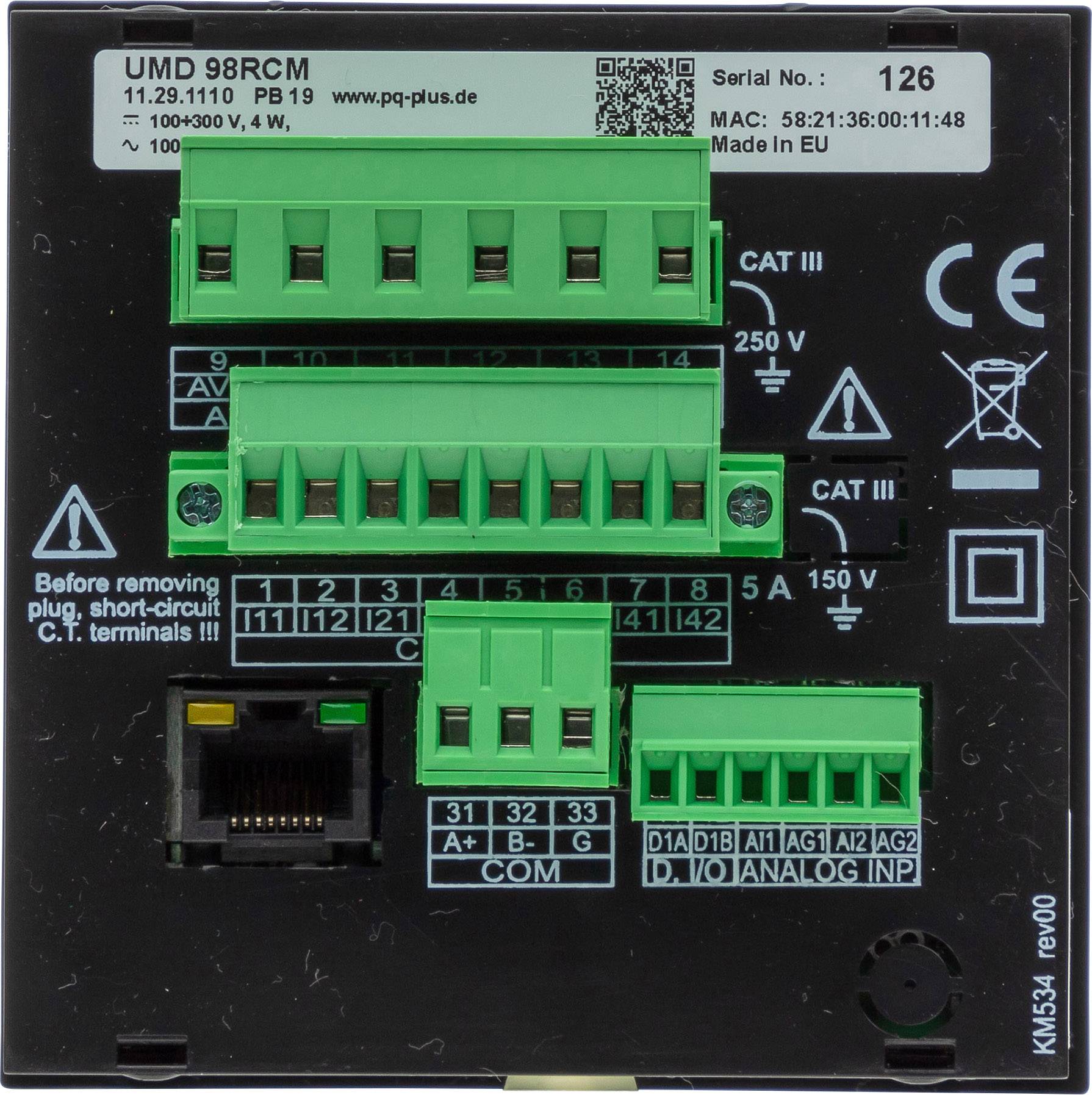

PQ Plus UMD 98RCM-T Instrumento de medición empotrable digital-3

1/4

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Lun. 02/11

5 Unidad(es)

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (743,70 € / Unidad)

743,70 €

más el IVA aplicable

Envío gratuito

Solo quedan 5 Unidad(es) disponibles

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Dispositivo de medición universal UMD 98RCM-T, montaje en panel

Interfaces: RS485, Ethernet, USB frontal
1 entrada / salida digital
Pantalla LCD en color
Memoria: 512 MB
3 entradas de tensión, 4 entradas de corriente y 1 entrada de corriente residual
1 entrada PT100
Armónicos por orden 1-50 para U / I
En conexión con el módulo PQ S: Medición y registro de la calidad de la red según DIN EN 50160

Especificaciones técnicas

Tipo de producto: Instrumento de medición empotrable digital

Función de medición: Tensión

Rango (min.): 8 V

tipo: UMD 98RCM-T

Rango de medición (máx.): 865 V

Tecnología de pantalla: Gráfico

: IP40 (frontal)
IP20 (lado trasero)

Anchura de instalación: 96 mm

Altura de montaje: 96 mm

Dimen.: (Lon. x Anch. x Alt.) 80 x 96 x 96 mm

Iluminación de pantalla: RGB

características especiales: Pantalla en color

Profundidad: 80 mm

categoría de medición: CAT III 300 V

Anchura: 96 mm

Altura: 96 mm

longitud: 80 mm

Las interfaces: LAN

las interfaces: Ethernet

Documentos y descargas

Ficha técnica

Ficha técnica 2143167 PQ Plus UMD 98RCM-T Instrumento de medición empotrable digital

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2143167 PQ Plus UMD 98RCM-T Instrumento de medición empotrable digital

Descripción

El UMD 98 es un dispositivo de medición de panel frontal de alto rendimiento y reemplaza todos los dispositivos de medición analógicos. Mide corriente y voltaje de 3/4 fases en operación de 4 cuadrantes en clase 0.2 y, por lo tanto, trabaja en clase 0.5s, así como todas las variables de red comunes, por ejemplo, armónicos hasta 50. Armónicos. El dispositivo se conecta mediante transformadores de corriente con N / 5 A y N / 1 A. Traza la calidad de la red según EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12. Tiene una gran pantalla gráfica en color brillante. El UMD 98 se maneja cómodamente mediante 5 teclas de función. Dispone de entrada analógica para medida RCM. Se puede utilizar en redes TN-S de 230/400 V. Tiene una gran memoria de 512 MB y un servidor web integrado. Se puede acceder al dispositivo a través de la interfaz Ethernet (con 5 puertos) y la conexión mini-USB en la parte frontal. Esto significa que los protocolos de Internet también se pueden leer y los PLC y los sistemas de gestión de edificios se pueden conectar fácilmente. También se integran entradas / salidas digitales y una interfaz serial RS485. El dispositivo de medición se puede ampliar para incluir los módulos de firmware PQ S y GO para análisis de red. El dispositivo se parametriza o visualiza con el software ENVIS. La CPU funciona a 25,6 kHz.

Este texto ha sido traducido por máquina.

Modelo

Messung:Voltaje (ULL; ULN) U1; U2; U3, ONU, U12; U23; U31 terminal 0,2 corriente IL1; IL2; IL3; EN; 2xRCM clase 0.2 Importación / exportación de potencia activa / reactiva por fase L1; L2; L3; por tarifa T1; T2; T3 potencia activa P1; P2; P3; Importación 3P; Exportación, potencia reactiva total clase 0,5 Q1, Q2, Q3; 3Q clase 1 potencia aparente S1; S2; S3; Potencia de distorsión armónica 3S clase 1 D1; D2; Factor de potencia D3 cos phi PF1, PF2, PF3; PFN, PF, cos phi1, cos phi2, cos phi3 clase 0,5 simetría sí tensión armónica THDU1; THDU2; THDU3; THDU12; THDU23; THDU31 Corriente armónica del terminal 2 THDI1; THDI2; THDI3; Armónicos de clase 2 por orden del 1 al 50 para el factor de distorsión U / I U1fh; U2fh; U3fh; I1fh; I2fh; I3fh frecuencia 40 ... 70 Hz clase 0,05 trabajo real medición de 4 cuadrantes importación / exportación por fase; por tarifa; Total clase 0.5s trabajo reactivo medición de 4 cuadrantes importación / exportación por fase; por tarifa; Opción de parpadeo de clase 2 total: PQ SDatenlogger:Memoria (flash) ULN; ULL; YO; PAG; Q; S; RE; THDU; THDI; F; Ufh; Estado de E / S; Importación / exportación de energía activa / reactiva por fase L1; L2; L3; por tarifa T1; T2; Caídas de tensión T3 Opción: Función de oscilograma PQ S Opción: GOweitere Funktionen:Alarmas Lógica Valores límite para sobreimpulso / subimpulso, E / S 1 Entrada / salida digital Memoria Flash de 512 MB Intervalo de grabación seg; min; H; Dias; Mes; añoKommunikation: RS485 Modbus máx. 921600 baudios Ethernet 100 Mbit / s USBElektrischer Anschluss:Tensión de alimentación U: 110 ... 250 V Consumo de energía CA 8 VA / 4 W Categoría de sobretensión CAT III / 300 VMessbereiche:Tensión nominal 8 ... 660 V AC (400 V) opcionalmente 20 .... 865 V (690) sobrecarga 1,2 kV LN / 1s impedancia 3,6 MOhm señal de entrada x / 1 // 5A; sobrecorriente 1,2x En (máx.70 A / 1s) frecuencia de muestreo 25,6 kHz Opción de evaluación PQ: EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12Umgebungsbedingungen:Rango de temperatura de funcionamiento T: -25 ° C ... 60 ° C Rango de temperatura de almacenamiento T: -40 ° C ... 85 ° CElektromagnetische Verträglichkeit:Radiación EN 61000-4-2 ...- 3 ...- 4 ...- 5 ...- 6 ...- 11 Radiación EN 55011 Clase A, EN 55022 Clase A Grado de protección: Frontal IP40; optar. IP54, IP20 traseroMaße:Ancho x Alto x Profundo (mm) 96x96x80

Volumen de suministro

UMD 98RCM-T
ENVIS Básico

Descripción

Modelo

Messung:Voltaje (ULL; ULN) U1; U2; U3, ONU, U12; U23; U31 terminal 0,2 corriente IL1; IL2; IL3; EN; 2xRCM clase 0.2 Importación / exportación de potencia activa / reactiva por fase L1; L2; L3; por tarifa T1; T2; T3 potencia activa P1; P2; P3; Importación 3P; Exportación, potencia reactiva total clase 0,5 Q1, Q2, Q3; 3Q clase 1 potencia aparente S1; S2; S3; Potencia de distorsión armónica 3S clase 1 D1; D2; Factor de potencia D3 cos phi PF1, PF2, PF3; PFN, PF, cos phi1, cos phi2, cos phi3 clase 0,5 simetría sí tensión armónica THDU1; THDU2; THDU3; THDU12; THDU23; THDU31 Corriente armónica del terminal 2 THDI1; THDI2; THDI3; Armónicos de clase 2 por orden del 1 al 50 para el factor de distorsión U / I U1fh; U2fh; U3fh; I1fh; I2fh; I3fh frecuencia 40 ... 70 Hz clase 0,05 trabajo real medición de 4 cuadrantes importación / exportación por fase; por tarifa; Total clase 0.5s trabajo reactivo medición de 4 cuadrantes importación / exportación por fase; por tarifa; Opción de parpadeo de clase 2 total: PQ SDatenlogger:Memoria (flash) ULN; ULL; YO; PAG; Q; S; RE; THDU; THDI; F; Ufh; Estado de E / S; Importación / exportación de energía activa / reactiva por fase L1; L2; L3; por tarifa T1; T2; Caídas de tensión T3 Opción: Función de oscilograma PQ S Opción: GOweitere Funktionen:Alarmas Lógica Valores límite para sobreimpulso / subimpulso, E / S 1 Entrada / salida digital Memoria Flash de 512 MB Intervalo de grabación seg; min; H; Dias; Mes; añoKommunikation: RS485 Modbus máx. 921600 baudios Ethernet 100 Mbit / s USBElektrischer Anschluss:Tensión de alimentación U: 110 ... 250 V Consumo de energía CA 8 VA / 4 W Categoría de sobretensión CAT III / 300 VMessbereiche:Tensión nominal 8 ... 660 V AC (400 V) opcionalmente 20 .... 865 V (690) sobrecarga 1,2 kV LN / 1s impedancia 3,6 MOhm señal de entrada x / 1 // 5A; sobrecorriente 1,2x En (máx.70 A / 1s) frecuencia de muestreo 25,6 kHz Opción de evaluación PQ: EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12Umgebungsbedingungen:Rango de temperatura de funcionamiento T: -25 ° C ... 60 ° C Rango de temperatura de almacenamiento T: -40 ° C ... 85 ° CElektromagnetische Verträglichkeit:Radiación EN 61000-4-2 ...- 3 ...- 4 ...- 5 ...- 6 ...- 11 Radiación EN 55011 Clase A, EN 55022 Clase A Grado de protección: Frontal IP40; optar. IP54, IP20 traseroMaße:Ancho x Alto x Profundo (mm) 96x96x80
