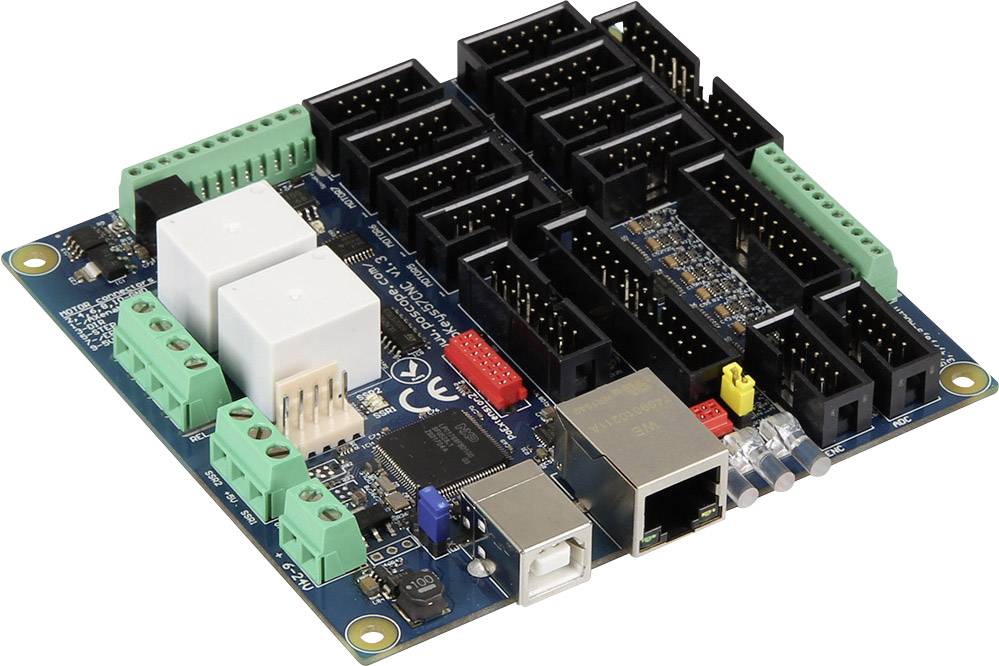

PoLabs PoKeys 57 CNC Control de ejes CNC

PoKeys57CNC es una mezcla de dispositivos pokeys propósito general y control motor. El dispositivo está destinado principalmente para el control de motores impulsados ​​de señal hasta 8 STEP / DIR (motores paso a paso, servomotores, etc.) disponibles en diferentes aplicaciones con la adición de potentes funciones del dispositivo Pokeys. El aparato incluye terminales especiales para conexiones con unidades de motor (compatibles HD44780), módulo LCD, etc. Además, hay 5 entradas analógicas con resolución de 12 bits. La máquina también tiene cuatro salidas de colector abierto aislados eléctricamente y aislado de salida analógica 0 a 10 V.

La unidad viene con el núcleo Poil y es totalmente compatible con el software de programación gráfica PoBlocks. Con controlador lógico programable en el tablero de control del motor. PoBlocks se pueden utilizar para automatizar fácilmente varios periféricos y el intercambio de datos con otras aplicaciones de software que se instalan con el PoKeys57CNC.

productos USB pokeys incluyen soporte para teclado USB virtual y joystick USB para emular un teclado USB estándar y el joystick. terminales de entrada digital se pueden transferir a los botones del teclado y joystick virtual, mientras que las entradas analógicas se pueden asignar a los ejes del joystick virtuales. La configuración es simple, mediante el uso de nuestra aplicación de configuración Pokeys gráfica intuitiva, cada función también puede ser probado.

Un puerto PoExtBus / Ponet dedicado puede ser utilizado para ampliar el número de salidas digitales por otros 80 salidas en la forma de cualquiera de las salidas de relé o salidas de colector abierto. También puede ser utilizado para tratar diversos accesorios (tales remolque PoKeysKBD48CNC) y sensores I2C están conectados.

características:
◾ el apoyo de MACH4 y Mach3 pokeys plugins
◾ Compatible con USB 1.1 / 2.0 estándar HID,
◾ simulación Inglés teclado USB estándar (con soporte para la activación de las teclas arriba / abajo)
◾ estándar de simulación joystick USB (6 ejes, 32 botones con el apoyo de disparo)
◾ 10/100 Ethernet con soporte de cliente DHCP o IP fija,
◾ TCP o UDP con el dispositivo,
apoyo ◾ Modbus TCP (acceso IO a, entradas digitales analógicos, valores de temporizador, valores de contador digitales, salidas PWM, pantalla LCD, dispositivos PoExtBus, estado del teclado de matriz),
◾ interfaz web con tablero de instrumentos de nuevo diseño y visualización de estado de E / S que tiene una pluralidad de cuentas de usuario,
◾ 28 entradas o salidas digitales (software) con resistencias pull-up y como un teclado USB virtuales. Hay otros 4 salidas digitales dedicados,
◾ 5 entradas analógicas (12 bits) con el filtrado de paso bajo digital (4 entradas analógicas también incluyen filtro de paso bajo analógico con frecuencia de corte 1,9 kHz),
◾ múltiples entradas del codificador pareja con tres codificador dedicada de alta velocidad adicional y una entradas del codificador-ultra alta velocidad,
◾ contador digital a ciertos pines de entrada digitales,
◾ potente 8 del eje motor de impulsos 125 kHz con su propio motor-terminales,
◾ hasta teclado matriz de 16x8 con función de apoyo teclas en relieve / alternativa,
◾ hasta 5 salidas de alta velocidad totalmente configurable PWM (PWM temporizador 25 MHz) - dos de ellos con salidas de transistor de colector abierto,
◾ conexión especial para el apoyo del LCD del carácter basado en el HD44780 (hasta 4x20 caracteres)
◾ conexión especial para PoPendant1
◾ PoExtBus puede soportar hasta 10 registros de desplazamiento externos (por ejemplo PoExtBusOC16, PoExtBusRE, etc.),
◾ Ponet dispositivos de apoyo (teclado de 48 teclas CNC)
◾ apoyo a prueba de fallos para la interrupción de la comunicación,
puede ser conectado ◾ apoyo hasta 100 sensores, el bus I2C, bus 1-Wire, o en las entradas analógicas de propósito general,
◾ software intuitivo y fácil de usar,
◾ ayuda de tercera persona a través de la comunicación de la biblioteca DLL y extenso documento de especificación de protocolo que puede portarlo a otros sistemas.

Este texto es el resultado de una traducción automática.
