Phoenix Contact SACB-8/ 8-L- 5,0PUR SCO P NPN 1405737 Caja de sensor/actuador Distribuidor con conector M12 1 UD(S).

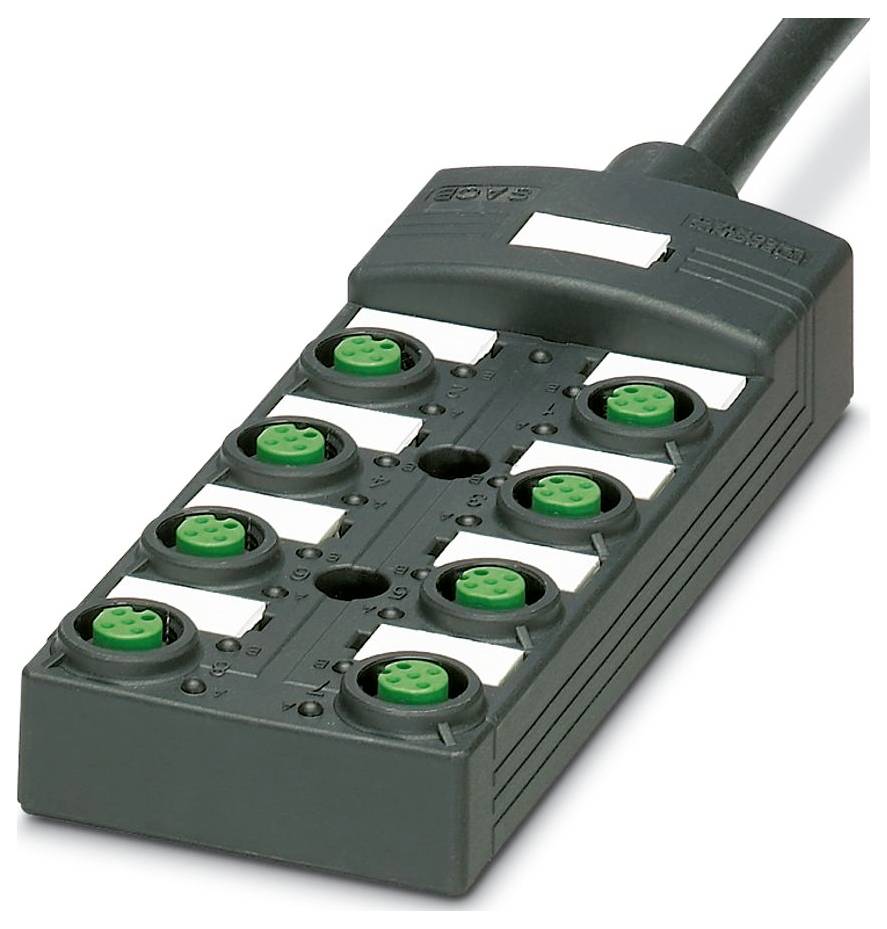

Phoenix Contact SACB-8/ 8-L- 5,0PUR SCO P NPN 1405737 Caja de sensor/actuador Distribuidor con conector M12 1 UD(S).-0
Similar a la imagen
Tipo de producto
Caja de sensor/actuador
Número de puestos enchufables
8
Número de distribuidores
8 veces
Asignación
Simple
tipo
SACB-8/ 8-L- 5,0PUR SCO P NPN
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Lun. 02/11
7 Unidad(es)
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
60,50 €
3
3% = 5,04 €
58,82 €
5
4% = 11,75 €
58,15 €
10
5% = 28,00 €
57,70 €
25
5% = 82,50 €
57,20 €
Los descuentos por cantidad varían según el vendedor
Número
Total (60,50 € / Unidad)
60,50 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Solo quedan 7 Unidad(es) disponibles
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Número de polos: 11
  • Tensión nominal UN: 24 V CC
  • Ancho: 54 mm
  • Altura: 23 mm
  • Material de la carcasa: PBT
  • Condiciones ambientales: Condiciones ambientales
  • Grado de protección: IP65; IP67
  • Temperatura ambiente (funcionamiento): -25 °C ... 80 °C
  • Normas/Reglamentos: IEC 61076-2-101
  • Longitud: 149 mm
  • Material de la superficie de contacto: chapado en oro
  • Diámetro exterior del cable: 8,50 mm ±0,2 mm
  • Nota de uso: Las ranuras no utilizadas deben cerrarse antes de su uso. Los elementos de cierre adecuados se pueden encontrar en la sección "Accesorios".
  • Carcasa exterior, material: PUR
  • Material conductor: hilos de cobre desnudo
  • Longitud del cable: 5 m
  • Sección transversal del conductor: 8 x 0,34 mm² (línea de señal); 3 x 0,75 mm² (línea de alimentación)
  • Conexión del conductor: Conexión del conductor
  • Nota de instalación: PRECAUCIÓN: Al tender los cables, respete los radios de curvatura permitidos, ya que las fuerzas de flexión excesivas pueden comprometer el grado de protección. Proteja el conector de cargas mecánicas, por ejemplo, utilizando bridas para cables.
  • Designación estándar: conector M12
  • Carcasa exterior, color: negro RAL 9005
  • Otras propiedades de resistencia: buena resistencia a ácidos, álcalis y disolventes.
  • Codificación: A
  • Resistencia de aislamiento: ≥ 5 MΩ*km
  • LED: sí
  • Material de contacto: aleación de Cu
  • Número de plazas: 8
  • Tensión máxima de funcionamiento Umax: 30 V CC
  • Corriente nominal total: 12 A
  • Capacidad máxima de conducción de corriente por trayectoria: 2 A
  • Calificación actual por ranura: 4 A
  • Tipo de conexión del sensor/actuador: conector M12
  • Par de apriete para la ranura del cable del sensor/actuador: 0,4 Nm
  • Asignación de conexión: Asignación de conexión
  • Ranura/polo = color del cable o conexión: 1/4 (A) = WH; 2/4 (A) = GN; 3/4 (A) = YE; 4/4 (A) = GY; 5/4 (A) = PK; 6/4 (A) = RD; 7/4 (A) = BK; 8/4 (A) = VT; 1-8/1 (+24 V) = BN; 1-8/3 (0 V) = BU; 1-8/5 (PE) = GNYE
  • Indicador de estado disponible: sí
  • Material del manguito de rosca: PBT
  • Material de la junta tórica: NBR
  • Material portador de contacto: PA
  • Par de apriete del tornillo de montaje para la fijación de la carcasa: 0,5 Nm
  • Material de encapsulado: PUR
  • Diagnóstico local: LED verde de tensión de alimentación; LED amarillo indicador de estado de E/S
  • Monitoreado Función: Alimentación de tensión
  • Representación óptica: LED verde
  • PUR/PVC negro [PUR]: PUR/PVC negro [PUR]
  • Peso de la línea: 107,4 kg/km
  • Estilo UL AWM: 20549 (80 °C / 300 V)
  • Protegido: no
  • Tipo de cable: PUR/PVC negro [PUR]
  • Construcción del conductor del cable de señal: 19 x 0,15 mm
  • Línea de señal AWG: 22
  • Fuente de alimentación con construcción de conductores: 42 x 0,15 mm
  • Fuente de alimentación AWG: 18
  • Diámetro del conductor con aislamiento: 1,3 mm ±0,1 mm (línea de señal); 1,8 mm ±0,1 mm (línea de alimentación)
  • Material de aislamiento del cable: PVC
  • Cable de un solo núcleo, color: marrón, azul, verde/amarillo, blanco, verde, amarillo, gris, rosa, rojo, negro, violeta
  • Espesor de la pared interior: ≥ 0,15 mm
  • Espesor de la pared exterior: ≥ 0,38 mm
  • Varamiento total: venas varadas en capas
  • Tensión nominal del cable: 300 V CA
  • Radio de curvatura mínimo, instalado permanentemente: 7,5 x D
  • Radio de curvatura mínimo, colocado de forma flexible: 10 x D
  • Radio de curvatura mínimo, instalado permanentemente: 64 mm
  • Radio de curvatura mínimo, instalación flexible: 85 mm
  • Capacidad de carga dinámica (flexión): Ciclos máximos de flexión: 1.500.000, radio de flexión: 10 x D, distancia de recorrido: 2 m, velocidad de recorrido: 2 m/s
  • Retardancia a la llama: DIN EN 50265
  • Resistencia al aceite: según VDE 0472 Parte 803
  • Características especiales: sin silicona
  • Resistencia máxima del conductor: ≤ 53 Ω/km (línea de señalización); ≤ 26 Ω/km (línea eléctrica)
  • Tensión de prueba cable/cable: 2000 V (50 Hz, 5 min.)
Tipo de producto

Caja de sensor/actuador

Número de puestos enchufables

8

Asignación

Simple

tipo

SACB-8/ 8-L- 5,0PUR SCO P NPN

Línea principal

Sí

Número de distribuidores

8 veces

Indicador de estado

Con LED

conexión

Conector hembra M12

Anchura

54 mm

longitud

149 mm

IP65

IP67

Capacidad de corriente por ranura

4 A

La corriente total (alimentación simple)

12 A

Máx. Temperatura

80 °C

min temperatura.

-25 °C

Sección transversal máx.

0.75 mm²

Sección transversal mín.

0.34 mm²

Tipo de conexión (cajas de distribución)

Conector hembra M12

Material de la carcasa

PBT

Número total de polos

4

Fabricante de la pieza.

1405737

Contenido

1 UD(S).

Longitud del cable (datos)

5 m

Número de polos

4

Altura

23 mm

Corriente máxima (total)

12 A

Corriente máxima por señal de entradas/salidas

2 A

Profundidad

149 mm

Tensión de servicio

24 V

Tensión de medición

24 V

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3586155 Phoenix Contact SACB-8/ 8-L- 5,0PUR SCO P NPN 1405737 Caja de sensor/actuador Distribuidor con conector M12 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3586155 Phoenix Contact SACB-8/ 8-L- 5,0PUR SCO P NPN 1405737 Caja de sensor/actuador Distribuidor con conector M12 1 UD(S).

Descripción

Caja de distribución, tipo de conexión: toma M12 (plástico), número de ranuras: 8, número de polos: 4, codificación: A, configuración de ranura: simple, indicador de estado: sí, NPN; conexión de línea troncal: conexión fija 180°, PUR/PVC, longitud del cable: 5 m, apantallamiento: no

Este texto es el resultado de una traducción automática.
