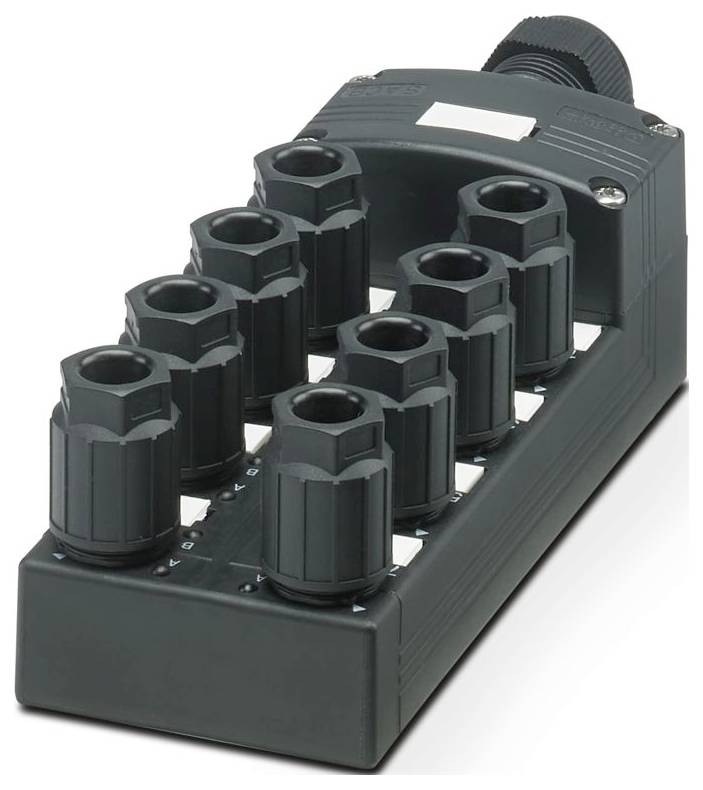

Similar a la imagen
Phoenix Contact SACB-8/16-L-C QO 1156006 Caja de sensor/actuador 1 UD(S). Single
Tipo de embalaje
Single
Tipo de producto
Caja de sensor/actuador
Número de puestos enchufables
8
Número de distribuidores
8 veces
Asignación
Doble
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
96,63 €
3
3% = 8,04 €
93,95 €
5
4% = 18,75 €
92,88 €
10
5% = 44,60 €
92,17 €
25
5% = 131,75 €
91,36 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (96,63 € / Unidad)
96,63 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Número de polos: 5
- Tensión nominal UN: 24 V CC
- Tipo de conexión: Conexión de tornillo enchufable
- Ancho: 58 mm
- Altura: 45 mm
- Clase de inflamabilidad según UL 94: V0
- Material de la carcasa: PBT
- Condiciones ambientales: Condiciones ambientales
- Tipo de seguridad: IP65
- Temperatura ambiente (funcionamiento): -30 °C ... 80 °C; -5 °C ... 50 °C (durante el montaje)
- Material de sellado: FKM
- Longitud: 168 mm
- Material de la superficie de contacto: Sn
- Diámetro exterior del cable: 7 mm ... 12 mm
- Nota de aplicación: Los cables con 5 conductores pueden tener una sección transversal de conexión máxima de 0,5 mm²/AWG 20.
- Conexión del conductor: Conexión del conductor
- Nota de instalación: PRECAUCIÓN: Al tender los cables, respete los radios de curvatura permitidos, ya que las fuerzas de flexión excesivas pueden comprometer el grado de protección. Proteja el conector de cargas mecánicas, por ejemplo, utilizando bridas para cables.
- LED: sí
- Material de contacto: acero/cobre
- Número de plazas: 8
- Tensión máxima de funcionamiento Umax: 30 V CC
- Corriente nominal total: 10 A
- Capacidad máxima de conducción de corriente por trayectoria: 2 A
- Calificación actual por ranura: 4 A
- Tipo de conexión del sensor/actuador: QUICKON
- Asignación de conexión: Asignación de conexión
- Ranura/Polo = Color del cable o conexión: 1/4 (A) = 1/4; 1/2 (B) = 1/2; 2/4 (A) = 2/4; 2/2 (B) = 2/2; 3/4 (A) = 3/4; 3/2 (B) = 3/2; 4/4 (A) = 4/4; 4/2 (B) = 4/2; 5/4 (A) = 5/4; 5/2 (B) = 5/2; 6/4 (A) = 6/4; 6/2 (B) = 6/2; 7/4 (A) = 7/4; 7/2 (B) = 7/2; 8/4 (A) = 8/4; 8/2 (B) = 8/2; 1-8/1 (+24) V) = UN;1-8/3 (0V) = 0V;1-8/5 (PE) = PE
- Indicador de estado disponible: sí
- Material de la junta tórica: FKM
- Material portador de contacto: PA 6.6
- Material de contacto del cable troncal: aleación de Cu
- Superficie de contacto del material (lado del cable troncal): Ni
- Sección transversal de conexión del cable de señal flexible: 0,14 mm² ... 0,5 mm²
- Sección transversal de conexión de alimentación flexible: 0,14 mm² ... 0,5 mm²
- Sección transversal del cable de señal flexible AWG: 26 ... 20
- Sección transversal de conexión AWG flexible para fuente de alimentación: 26 ... 20
- Longitud de pelado Cable de señal: 7 mm
- Longitud de pelado de la cubierta: 50 mm (cable principal)
- Par de apriete del tornillo de la tapa: 0,35 Nm
- Par de apriete del tornillo de montaje para la fijación de la carcasa: 0,5 Nm
- Par de apriete para la tuerca de unión: 4 Nm
- Material de encapsulado: PUR
- Material de contacto del cable troncal portador: PA 6.6 V0
- Diagnóstico local: LED verde de tensión de alimentación por módulo; LED amarillo indicador de estado de E/S
- Función supervisada: Tensión de alimentación por módulo
- Representación óptica: LED verde
- Tamaño de la llave para la tuerca de unión: 16 mm
- Material de aislamiento del núcleo: PVC/PE/PP/Caucho
- Tipo de embalaje
Single
- Tipo de producto
Caja de sensor/actuador
- Número de puestos enchufables
8
- Asignación
Doble
- tipo
SACB-8/16-L-C QO
- Línea principal
Sí
- Número de distribuidores
8 veces
- Indicador de estado
Con LED
- Tipo de señal
PNP
- conexión
Conexión atornillada enchufable
- Anchura
58 mm
- longitud
168 mm
IP65
- Capacidad de corriente por ranura
4 A
- La corriente total (alimentación simple)
10 A
- Máx. Temperatura
80 °C
- min temperatura.
-30 °C
- Sección transversal máx.
0.75 mm²
- Sección transversal mín.
0.14 mm²
- Tipo de conexión (cajas de distribución)
Conexión QUICKON
- Material de la carcasa
PBT
- Número total de polos
5
- Fabricante de la pieza.
1156006
- Contenido
1 UD(S).
- Número de polos
5
- Altura
45 mm
- Corriente máxima (total)
10 A
- Corriente máxima por señal de entradas/salidas
2 A
- Tensión de servicio
24 V
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3565102 Phoenix Contact SACB-8/16-L-C QO 1156006 Caja de sensor/actuador 1 UD(S). Single
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3565102 Phoenix Contact SACB-8/16-L-C QO 1156006 Caja de sensor/actuador 1 UD(S). Single
Descripción
Caja de distribución, tipo de conexión: QUICKON, 0,14 mm² ... 0,75 mm², número de ranuras: 8, número de polos: 5, configuración de ranura: doble, indicador de estado: sí, PNP; conexión de línea troncal: terminal de tornillo enchufable de 180°, apantallamiento: no, al conectar 5 conductores se puede conectar un máximo de 0,5 mm².
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
