Similar a la imagen

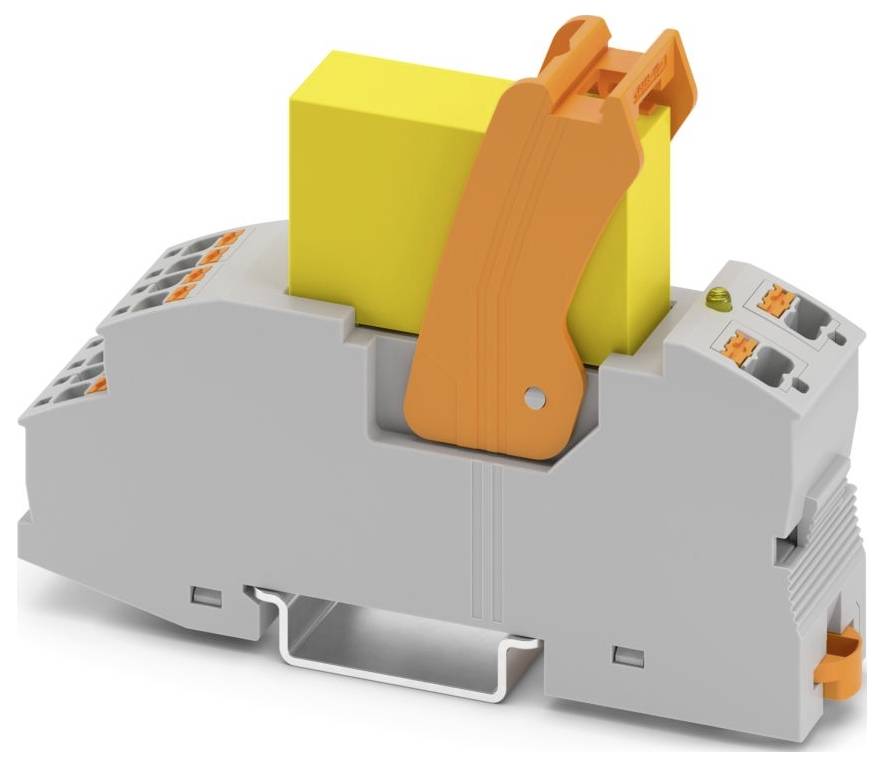

Phoenix Contact RIF-RPT-LDP-24DC/2X2/2X1/AU/FG Módulo de relé 2 contactos NA, 2 contactos NC Piece 10 UD(S).
Tipo de embalaje
Piece
Tipo de producto
Módulo de relé
tipo de contacto
2 contactos NA
2 contactos NC
Tensión de encendido (máx.)
300 V/DC
tipo
RIF-RPT-LDP-24DC/2X2/2X1/AU/FG
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
360,50 €
3
2% = 26,37 €
351,71 €
5
3% = 61,45 €
348,21 €
10
4% = 146,30 €
345,87 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número (Tamaño del paquete 10 UD(S).)
Total (360,50 € / Unidad)
360,50 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Familia de productos: RIFLINE complete
- Tipo de conexión: Conexión a presión
- Sección transversal del conductor flexible: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (casquillo con funda de plástico); 0,14 mm² ... 1 mm² (casquillo con funda de plástico, dos conductores en terminal doble)
- Sección transversal del conductor rígido: 0,14 mm² ... 1,5 mm²
- Sección transversal del conductor AWG: 26 ... 16 (rígido); 26 ... 16 (flexible)
- Ancho: 21 mm
- Altura: 96 mm
- Profundidad: 67 mm
- Clase de inflamabilidad según UL 94: V2 (carcasa)
- Condiciones ambientales: Condiciones ambientales
- Temperatura ambiente (funcionamiento): -40 °C ... 60 °C
- Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
- Altitud: ≤ 2000 m
- Normas/Reglamentos: EN 61810-1
- Tipo de montaje: montaje en carril DIN
- Categoría de sobretensión: III
- Nivel de contaminación: 2
- Longitud de desprendimiento: 8 mm
- Posición de montaje deseada
- Pérdida de potencia máxima en condiciones nominales: 0,41 W
- Modo de funcionamiento: 100% ED
- Certificado: Cumple con la normativa UKCA
- Corriente: 10 A (RT28-32)
- Dimensiones del artículo: Dimensiones del artículo
- Instrucciones de montaje: se pueden unir sin dejar espacio entre las piezas.
- Voltaje: 500 V (SCPD)
- Circuito de protección: Diodo de libre circulación
- Tensión máxima de conmutación: 250 V CA; 300 V CC
- Indicador de estado: LED (amarillo)
- Aplicación: Contactos forzados
- Corriente de cortocircuito: 1 kA (corriente de cortocircuito condicional)
- Corriente máxima de irrupción: 35 A (20 ms)
- Aislamiento: Aislamiento básico; separación segura, aislamiento reforzado y 6 kV entre la bobina y el circuito de contacto y entre los contactos 11-12 o 13-14, 41-42 a 23-24, 33-34.
- Estado de mantenimiento de datos: Estado de mantenimiento de datos
- Fecha de la última actualización de datos: 12.09.2025
- Rango de tensión de entrada en relación con UN: véase el diagrama de reducción de potencia.
- Corriente de entrada típica en UN: 17 mA
- Configuración de contactos: 2 contactos normalmente cerrados, 2 contactos normalmente abiertos.
- Corriente continua máxima: 6 A
- UKCA: UKCA
- Tensión de aislamiento nominal: 250 V CA (entrada/salida)
- Tensión de impulso nominal: 6 kV (entrada/salida)
- Propiedades de aislamiento: Distancias de aire y de fuga entre circuitos: Propiedades de aislamiento: Distancias de aire y de fuga entre circuitos
- Distancias de aire y de fuga entre las Circuitos eléctricos: Distancias de aire y de fuga entre los circuitos eléctricos.
- Grado de protección (zócalo de relé): IP20 (zócalo de relé)
- Clase de protección (relé): RT II (relé)
- Grado de protección (ubicación de instalación): IP54 (ubicación de instalación)
- Conmutación: Conmutación
- Vida útil mecánica: aprox. 107 ciclos de conmutación
- Tensión de prueba (bobinado/contacto): 4 kVrms (50 Hz, 1 min, bobinado/contacto)
- Lado del patógeno: Lado del patógeno
- Comportamiento de conmutación del accionamiento: monoestable
- Impulso (polaridad): polarizado
- Tiempo de respuesta típico: 10 ms
- Tiempo de recaída típico: 15 ms
- Tipo de contacto de conmutación: Contacto simple
- Material de contacto: AgSnO, chapado en oro duro
- Tensión mínima de conmutación: 10 V (5 mA)
- Corriente de conmutación mínima: 5 mA (10 V)
- Potencia de ruptura (carga resistiva) máxima: 144 W (24 V CC); 100 W (48 V CC); 75 W (60 V CC); 55 W (110 V CC); 50 W (220 V CC); 1500 VA (250 V CA)
- Tensión de prueba (contacto abierto): 1,5 kVrms (50 Hz, 1 min, contacto abierto)
- Tensión de la bobina: 24 V CC
- B10d: 810000 ciclos (AC15, 250V / 0.5A, 1NO); 170000 ciclos (AC15 | 250V / 2A | 1NO); 318000 ciclos (DC13, 24V / 1A, 1NO); 208000 ciclos (DC13, 24V / 2A, 1NO)
- Contactos guiados por fuerza según EN 61810-3: Tipo A
- Esquema de interruptor automático de categoría de utilidad (IEC 60947-5-1): AC15, 2 A/240 V (normalmente abierto); DC13, 2 A/24 V (normalmente abierto)
- Dispositivo de protección contra cortocircuitos: Dispositivo de protección contra cortocircuitos
- Tensión de funcionamiento UN: 24 V CC
- Todas las especificaciones según la norma: Todas las especificaciones según la norma
- Pérdida de potencia de entrada en UN: 0,4 W
- Tensión de prueba (): 4 kVrms (50 Hz, 1 min., entre contactos: todos los demás)
- Tipo de embalaje
Piece
- Tipo de producto
Módulo de relé
- tipo
RIF-RPT-LDP-24DC/2X2/2X1/AU/FG
- conexión
Conexión de fuerza de resorte Push-In
- Tiempo de reacción
10 ms
- Tiempo de retardo
15 ms
- tipo de contacto
2 contactos NA
2 contactos NC
- Material de contacto
AgSnO + chapado de oro duro
- Tensión de encendido (máx.)
300 V/DC
- Max. Capacidad de conmutación
1500 VA
- Potencia de la bobina
0.4 W
- características especiales
Con LED
Con diodo de rueda libre
Con estribo de sujeción
IP20
- Máx. Temperatura
85 °C
- min temperatura.
-40 °C
- Profundidad
67 mm
- longitud
67 mm
- Anchura
21 mm
- Altura
96 mm
- Dimen.
(Lon. x Anch. x Alt.) 67 x 21 x 96 mm
- Contenido
10 UD(S).
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3564810 Phoenix Contact RIF-RPT-LDP-24DC/2X2/2X1/AU/FG Módulo de relé 2 contactos NA, 2 contactos NC Piece 10 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3564810 Phoenix Contact RIF-RPT-LDP-24DC/2X2/2X1/AU/FG Módulo de relé 2 contactos NA, 2 contactos NC Piece 10 UD(S).
Descripción
Módulo de relé con conexión de inserción, compuesto por: zócalo de relé con LED indicador de estado, diodo de libre circulación y soporte de retención, relé de seguridad con contactos guiados positivamente según DIN EN 61810-3, configuración de contactos: 2 contactos normalmente abiertos y 2 normalmente cerrados, tensión de entrada: 24 V CC
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
